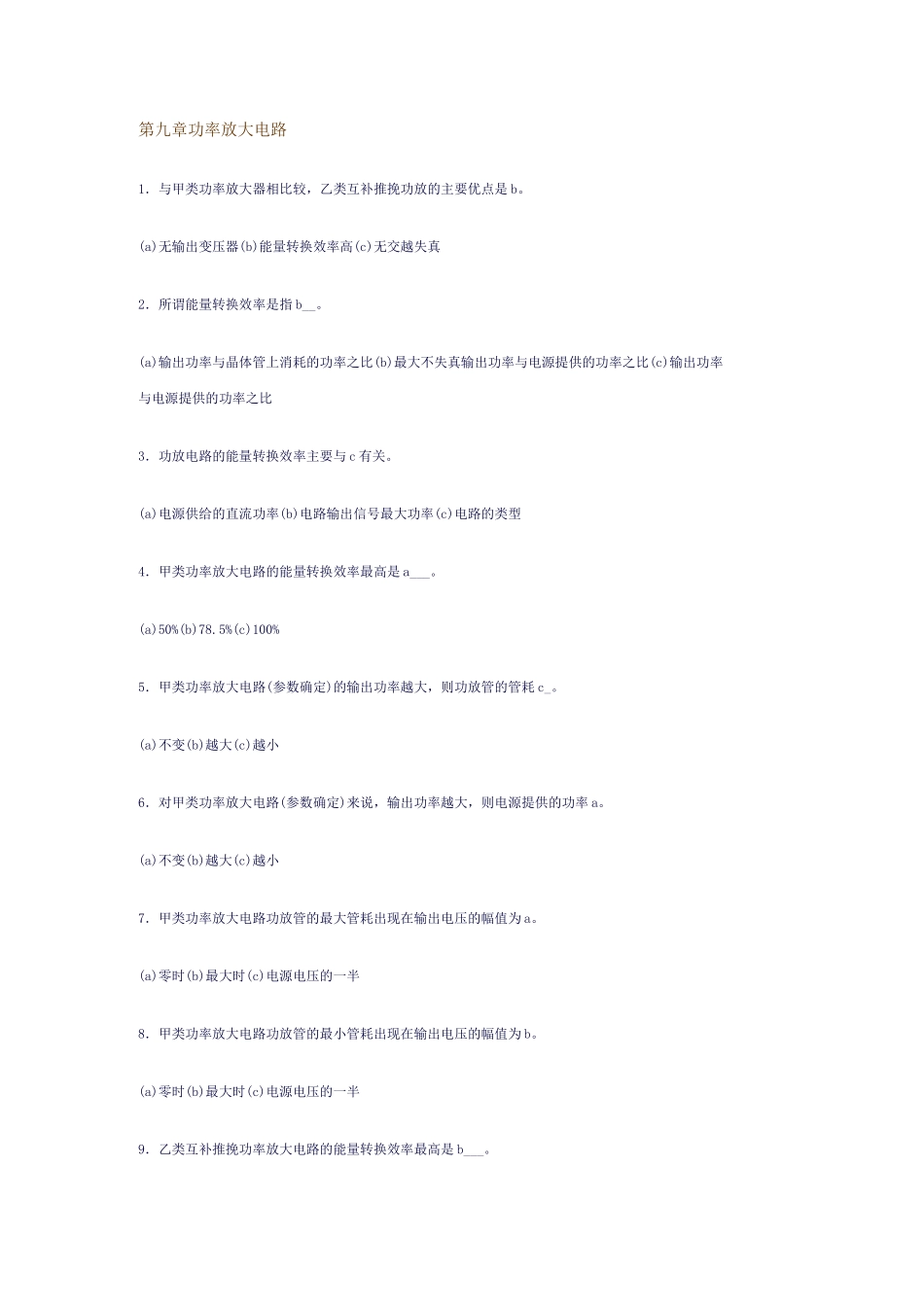

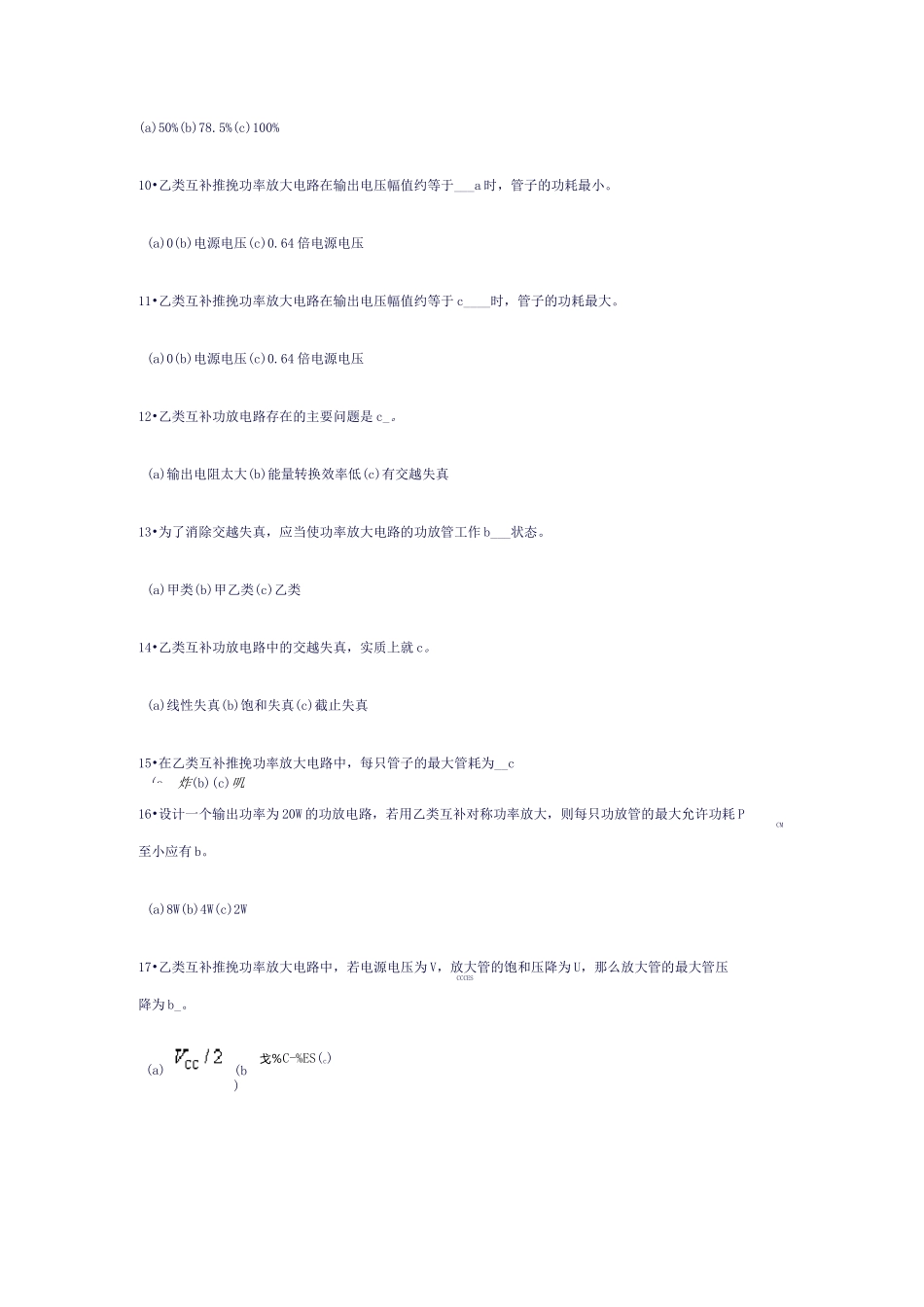

第九章功率放大电路1．与甲类功率放大器相比较，乙类互补推挽功放的主要优点是b。(a)无输出变压器(b)能量转换效率高(c)无交越失真2．所谓能量转换效率是指b__。(a)输出功率与晶体管上消耗的功率之比(b)最大不失真输出功率与电源提供的功率之比(c)输出功率与电源提供的功率之比3．功放电路的能量转换效率主要与c有关。(a)电源供给的直流功率(b)电路输出信号最大功率(c)电路的类型4．甲类功率放大电路的能量转换效率最高是a___。(a)50%(b)78.5%(c)100%5．甲类功率放大电路(参数确定)的输出功率越大，则功放管的管耗c_。(a)不变(b)越大(c)越小6．对甲类功率放大电路(参数确定)来说，输出功率越大，则电源提供的功率a。(a)不变(b)越大(c)越小7．甲类功率放大电路功放管的最大管耗出现在输出电压的幅值为a。(a)零时(b)最大时(c)电源电压的一半8．甲类功率放大电路功放管的最小管耗出现在输出电压的幅值为b。(a)零时(b)最大时(c)电源电压的一半9．乙类互补推挽功率放大电路的能量转换效率最高是b___。(a炸(b)(c)叽(a)50%(b)78.5%(c)100%10•乙类互补推挽功率放大电路在输出电压幅值约等于___a时，管子的功耗最小。(a)0(b)电源电压(c)0.64倍电源电压11•乙类互补推挽功率放大电路在输出电压幅值约等于c____时，管子的功耗最大。(a)0(b)电源电压(c)0.64倍电源电压12•乙类互补功放电路存在的主要问题是c_。(a)输出电阻太大(b)能量转换效率低(c)有交越失真13•为了消除交越失真，应当使功率放大电路的功放管工作b___状态。(a)甲类(b)甲乙类(c)乙类14•乙类互补功放电路中的交越失真，实质上就c。(a)线性失真(b)饱和失真(c)截止失真15•在乙类互补推挽功率放大电路中，每只管子的最大管耗为__c16•设计一个输出功率为20W的功放电路，若用乙类互补对称功率放大，则每只功放管的最大允许功耗PCM至小应有b。(a)8W(b)4W(c)2W17•乙类互补推挽功率放大电路中，若电源电压为V，放大管的饱和压降为U，那么放大管的最大管压CCCES降为b_。(a)(b)戈％C-%ES(c)(a(b)(c)(a(^CC-%ES(c)(a)(b)(%-%坨(a)%(b)^CC-%ES(c)(硝c厂5童尸(a)(b)汰2(7CC-U^VCC(c)的作用。(a抵-仏(b)字叫()18•乙类互补推挽功率放大电路中，流过放大管的最大电流__c19•乙类互补推挽功率放大电路中的最大输出电压—b20•乙类互补推挽功率放大电路最大输出功率为21•乙类互补推挽功率放大电路中，放大管的击穿电压^EE3CE0应大于.22•在乙类互补推挽功率放大电路中，电源提供的最大功率c23•单电源互补推挽功率放大电路中，输出电容起到了双电源电路中的(a)消除高次谐波(b)负电源(c)正电源24•单电源互补推挽功率放大电路中，电路的最大输出电压b25•在图示功率放大电路中。二极管D和D的作用是b(a)增大输出功率(b)减小交越失真(c)减小三极管的穿透电流【例9-1】选择合适的答案填入空内。(1)功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大。A.交流功率B.直流功率C.平均功率(2)功率放大电路的转换效率是指。A.输出功率与晶体管所消耗的功率之比B.最大输出功率与电源提供的平均功率之比C.晶体管所消耗的功率与电源提供的平均功率之比(3)在选择功放电路中的晶体管时，应当特别注意的参数有。A.BB.IC.ID.UE.PF.fCMCBO(BR)CEOCMT(4)______________________________________________________________________________________在OCL乙类功放电路中，若最大输出功率为1W,则电路中功放管的集电极最大功耗约为。A.1WB.0.5WC.0.2W【相关知识】功率放大电路的基本概念，功放管的选择。【解题思路】(1)根据最大输出功率和转换效率的定义选择填空。(2)功率放大电路与小功率放大电路在电路结构、性能指标、放大管的选择等方面有着明显的区别。在选择功放管时应特别关注它的三个极限值I、U、P，以保证其安全工作。CM(BR)CEOCM(3)根据OCL乙类功放电路最大输出功率与功放管集电极最大功耗的关系选择填空。B•WL>【解题过程】根据定义，（1）的答案为A，（2）的答案为B。根据选择功放管所关注它的参数，（3）的答案为B、D、E。根据OCL电路功放管的功耗，（4）的答案为C。【例9-2】图示为三种功率放大电路。...
