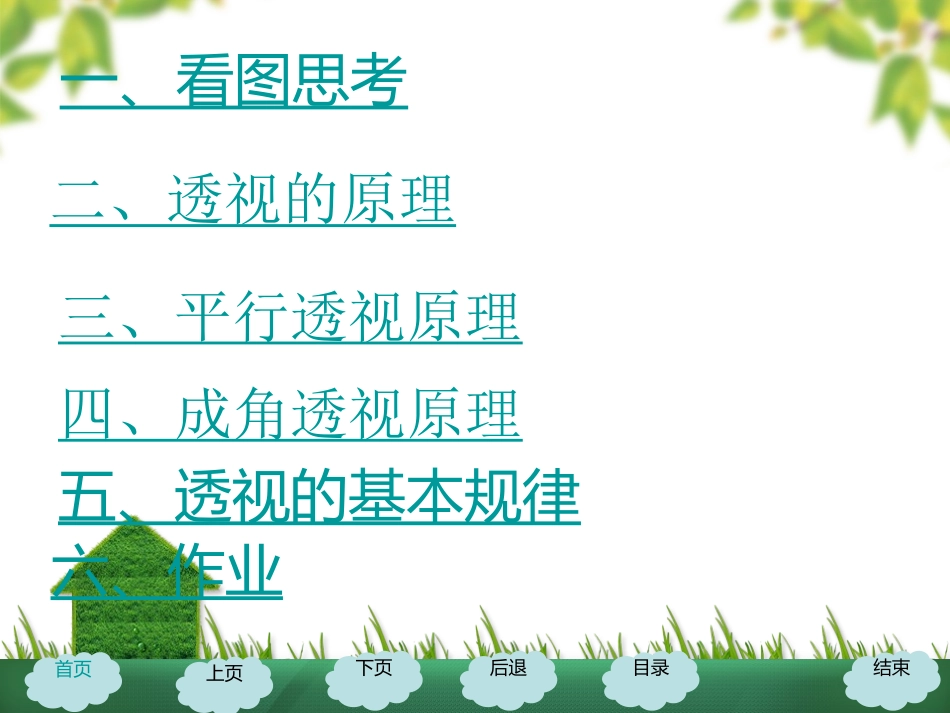

平行透视与成角透视LOGO首页后退上页下页结束目录LOGO首页后退上页下页结束目录一、看图思考二、透视的原理三、平行透视原理六、作业四、成角透视原理五、透视的基本规律LOGO首页后退上页下页结束目录二、透视的原理透视原理图透视的原理透视的基本概念透视的三要素透视的分类LOGO首页后退上页下页结束目录三、平行透视原理3、画法2、特点1、概念生活中常见的平行透视现象LOGO首页后退上页下页结束目录四、成角透视原理3、画法2、特点1、概念LOGO首页后退上页下页结束目录看图思考(点击小图看大图)LOGO首页后退上页下页结束目录LOGO首页后退上页下页结束目录LOGO首页后退上页下页结束目录LOGO首页后退上页下页结束目录LOGO首页后退上页下页结束目录LOGO首页后退上页下页结束目录LOGO首页后退上页下页结束目录透视的原理LOGO首页后退上页下页结束目录•透视的原理：•透视是一种描绘视觉空间的科学。•为什么会有透视效果？因为人的双眼对一件东西而言，其实双眼是以不同的角度来观察它的，所以东西会有往后紧缩的感觉。•越近的东西两眼看它的角度差越大，越远的东西两眼看它的角度差越小，很远的东西两眼看他的角度几乎一样，因此放得离你近的东西，紧缩感常较强烈。LOGO首页后退上页下页结束目录•透视的三要素：•眼睛：透视的主体，是物体观察构成透视的主观条件。•物体：透视的客体，是构成透视图形的客观依据。•画面：透视的媒介，是构成透视图形的载体。LOGO首页后退上页下页结束目录•透视的基本概念：•1、视平线：泛指水平面上的直线以及和水平面平行的直线。•2、心点：眼睛正对视平线上一点。•3、视点：观察者眼睛的位置。•4、消失点：凡是平行的直线都消失于无穷远处的同一个点，消失于视平线上的点的直线都是水平直线。•5、消失线：物体到消失点的连线。LOGO首页后退上页下页结束目录•透视的分类：一点透视（平行透视）两点透视（成角透视）三点透视（斜角透视）LOGO首页后退上页下页结束目录平行透视（一点透视）1、概念：在正六面体上下、前后、两侧的六个面中，只要有两个面与画面平行，同时有两个面与地面平行，这样所形成的透视就叫“平行透视”。LOGO首页后退上页下页结束目录生活中常见的平行透视现象视平线消失点LOGO首页后退上页下页结束目录2、特点：正六面体的平行透视最少看见一个面，最多看见三个面，它只有一个消失点(九种形态）。LOGO首页后退上页下页结束目录•3、画法：•（1）先画一条视平线•（2）在视平线定上一个灭点•（3）在画面上任何位置上画一个方形•（4）把方形的四个角分别同灭点连接•（5）在四条连线上定一点•（6）延长这点作水平线和垂直线，交叉另外两条线•（7）然后把各个点连起来LOGO首页后退上页下页结束目录•成角透视：•1、概念：成角透视就是景物纵深与视中线成一定角度的透视，景物的纵深因为与视中线不平行而向主点两侧的余点消失。成角透视多用于室外绘画，可以表现2个画面。•成角透视:(二点透视）就是把立方体画到画面上，立方体的四个面相对于画面倾斜成一定角度时，往纵深平行的直线产生了两个消失点。在这平行情况下，与上下两个水平面相垂直的平行线也产生了长度的缩小，但是不带有消失点.平行透视是景物纵深与视中线平行而向主点消失。成角透视就是景物纵深与视中线成一定角度的透视，景物的纵深因为与视中线不平行而向主点两侧的余点消失。LOGO首页后退上页下页结束目录2、特点：一是立方体的任何一个面都失去原有的方形特征，产生了透视缩形变化。二是立方体的所有结构线中，与地面垂直的纵线条依然垂直，其余横线条分别向左右两个方向汇集，消失于两个灭点（至少看见两个面，最多看见三个面，九种形态）。LOGO首页后退上页下页结束目录•3、画法：•（1）先画一条视平线•（2）在视平线定上两个灭点•（3）在两个灭点中间画出立方体的最前面的一条边•（4）在边上定出两个点，表示高度•（5）连接两个灭点•（6）在两条连线上定两个点，表示边的长度•（7）在点上垂直延长一条线，交叉底线•（8）然后把各个点连起来LOGO首页后退上页下页结束目录近（）远（），近（）远（），近（）远（）。透视的基...
