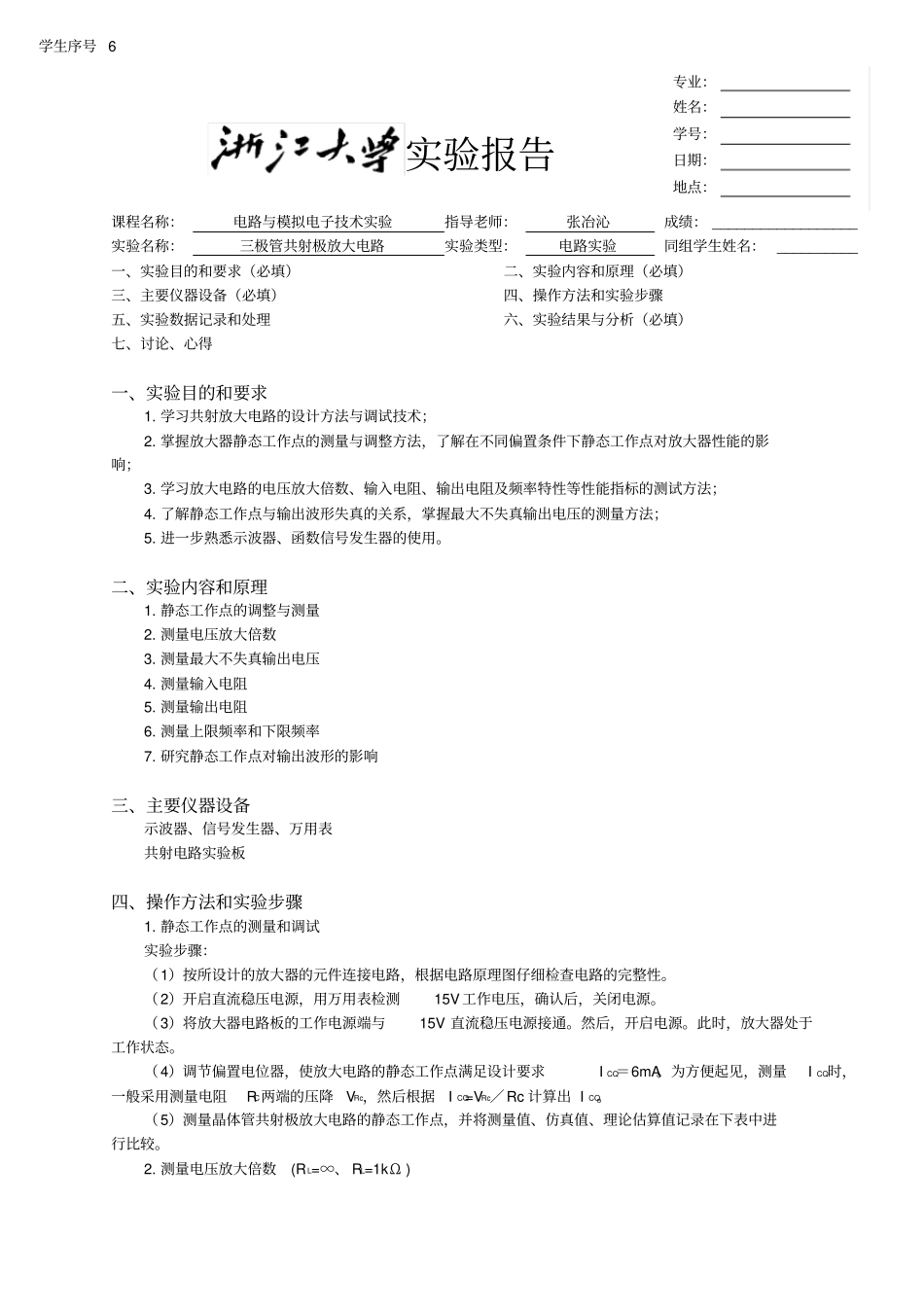

实验报告课程名称：电路与模拟电子技术实验指导老师：张冶沁成绩：__________________实验名称：三极管共射极放大电路实验类型：电路实验同组学生姓名：__________一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.学习共射放大电路的设计方法与调试技术；2.掌握放大器静态工作点的测量与调整方法，了解在不同偏置条件下静态工作点对放大器性能的影响；3.学习放大电路的电压放大倍数、输入电阻、输出电阻及频率特性等性能指标的测试方法；4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法；5.进一步熟悉示波器、函数信号发生器的使用。二、实验内容和原理1.静态工作点的调整与测量2.测量电压放大倍数3.测量最大不失真输出电压4.测量输入电阻5.测量输出电阻6.测量上限频率和下限频率7.研究静态工作点对输出波形的影响三、主要仪器设备示波器、信号发生器、万用表共射电路实验板四、操作方法和实验步骤1.静态工作点的测量和调试实验步骤：（1）按所设计的放大器的元件连接电路，根据电路原理图仔细检查电路的完整性。（2）开启直流稳压电源，用万用表检测15V工作电压，确认后，关闭电源。（3）将放大器电路板的工作电源端与15V直流稳压电源接通。然后，开启电源。此时，放大器处于工作状态。（4）调节偏置电位器，使放大电路的静态工作点满足设计要求ICQ＝6mA。为方便起见，测量ICQ时，一般采用测量电阻RC两端的压降VRc，然后根据ICQ=VRc／Rc计算出ICQ。（5）测量晶体管共射极放大电路的静态工作点，并将测量值、仿真值、理论估算值记录在下表中进行比较。2.测量电压放大倍数(RL=∞、RL=1kΩ)专业：姓名：学号：日期：地点：学生序号6实验步骤：（1）从函数信号发生器输出1kHz的正弦波，加到电路板上的Us端。（2）用示波器检查放大电路输出端是否有放大的正弦波且无失真。（3）用示波器测量输入Ui电压，调节函数信号发生器幅度，使电路输入Ui=10mV(有效值)。（4）负载开路，用示波器测出输出电压Uo有效值，求出开路放大倍数。（5）负载接上1kΩ，再次测Uo，求出带载放大倍数。3.测量最大不失真输出电压(RL=∞、RL=1kΩ)（1）负载开路，逐渐增大输入信号幅度，直至输出刚出现失真。（2）用示波器测出此时的输出电压有效值，即为最大不失真输出电压Vomax。（3）负载接上1kΩ，再次测Vomax。4.测量输入电阻Ri(RL=1kΩ)测量原理：放大电路的输入电阻可用电阻分压法来测量，图中R为已知阻值的外接电阻，分别测出Vs和Vi，则实验步骤：（1）从函数信号发生器输出正弦波，加到电路板上的Us端。（2）用示波器测出Us和Ui电压。（3）求出输入电阻。5.测量输出电阻RO测量原理：放大电路的输出电阻可用增益改变法来测量，保持信号源幅度不变，分别测出负载开路时的输出电压VO'和带上负载RL后的输出电压VO，则实验步骤：（1）从函数信号发生器输出正弦波（幅度和频率?），加到共射放大电路的输入端。（2）断开负载，用示波器测出输出电压Vo'。（3）接上负载，用示波器测出输出电压Vo。（4）计算输出电阻Ro6.测量上限频率和下限频率(RL=∞、RL=1kΩ)1)从函数信号发生器输出1kHz的正弦波，加到放大电路输入端。2)用交流毫伏表测输出电压，调节输入信号幅度，使输出Vo=1V。（取1V有什么好处？）3)保持输入信号幅度不变，降低信号频率，使输出幅度下降至0.707Vo时（用什么测？）得到下限频率fL。4)保持输入信号幅度不变，增大信号频率，使输出幅度下降至0.707Vo时得到上限频率fH7.研究静态工作点对输出波形的影响(RL=∞)1)负载开路，输入1kHz、幅度合适的正弦信号，用示波器监视输出电压。2)调节电位器RWb，使静态电流ICQ增大到足够大，测量并记录集电极静态电流。（ICQ用什么测？如何测？）3)逐渐增大输入信号，使输出波形出现明显的失真。记录此时的示波器波形，测量刚出现失真时的最大不失真输出电压。4)减小输入信号，使电路回到正常的放大状态（输出电压无失真）。5)调节电位器RWb，使静态ICQ下降到足够小，测量并记录集电极静态...
