(完整版)青铜器修复与保护综述VIP免费

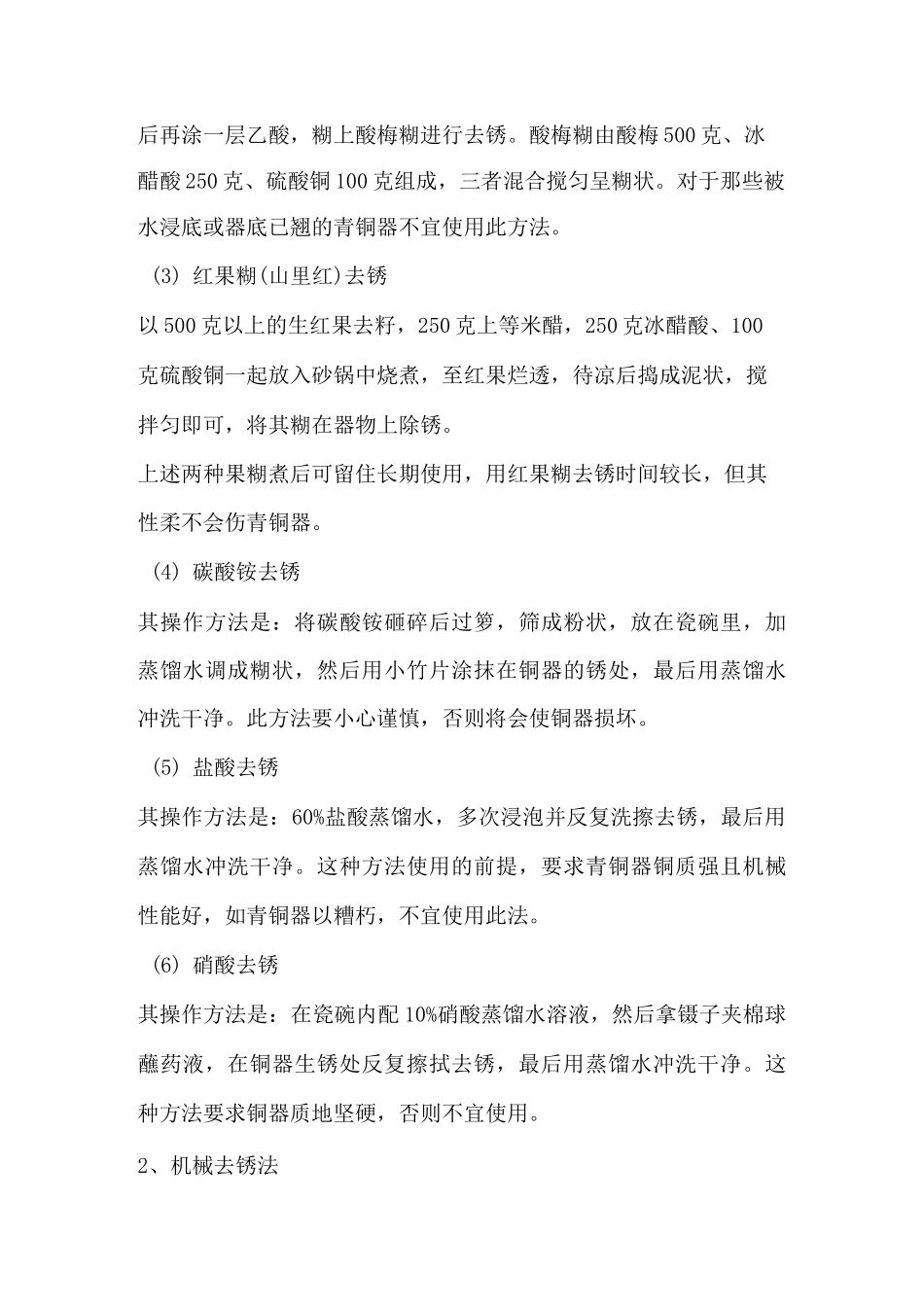

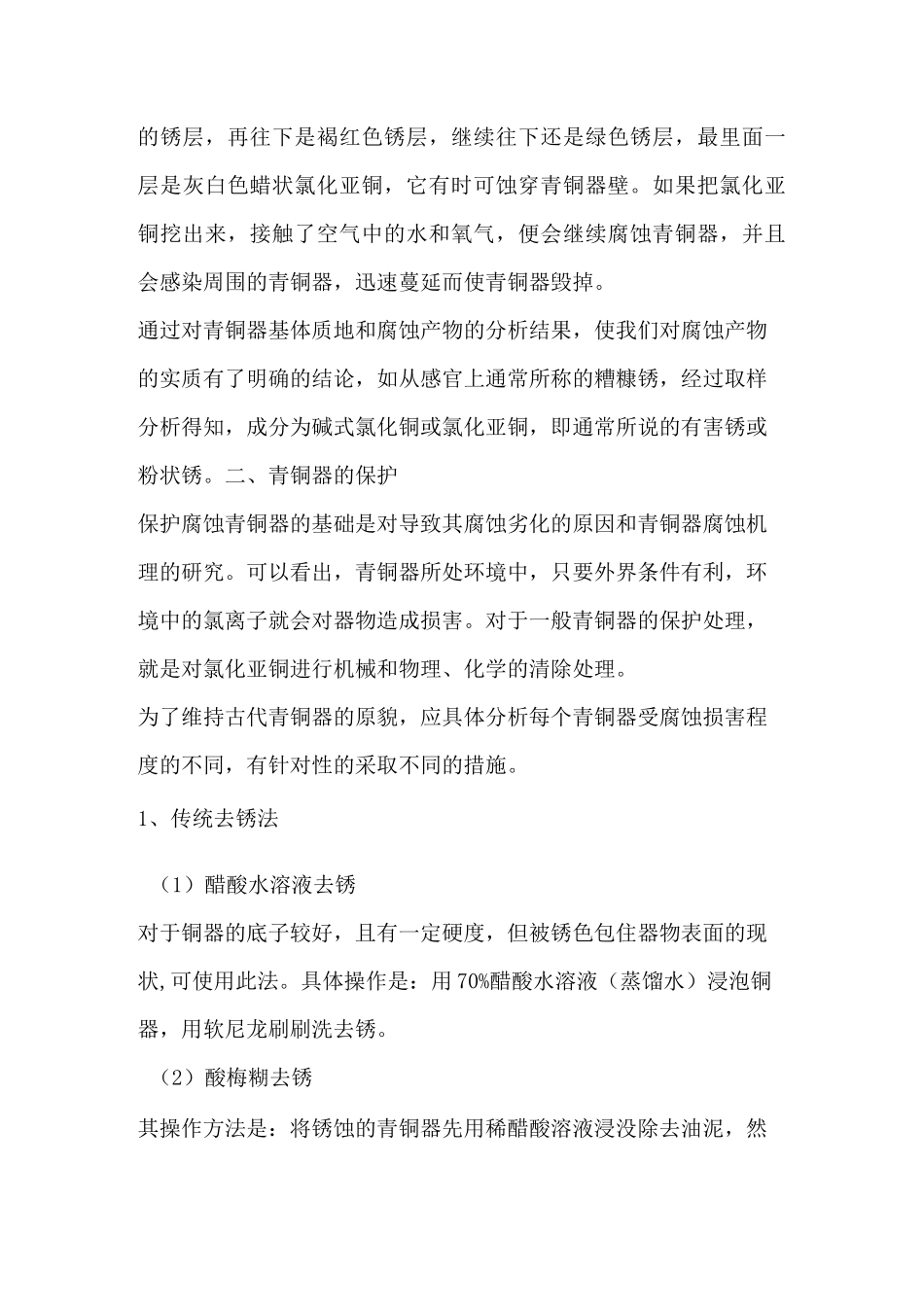

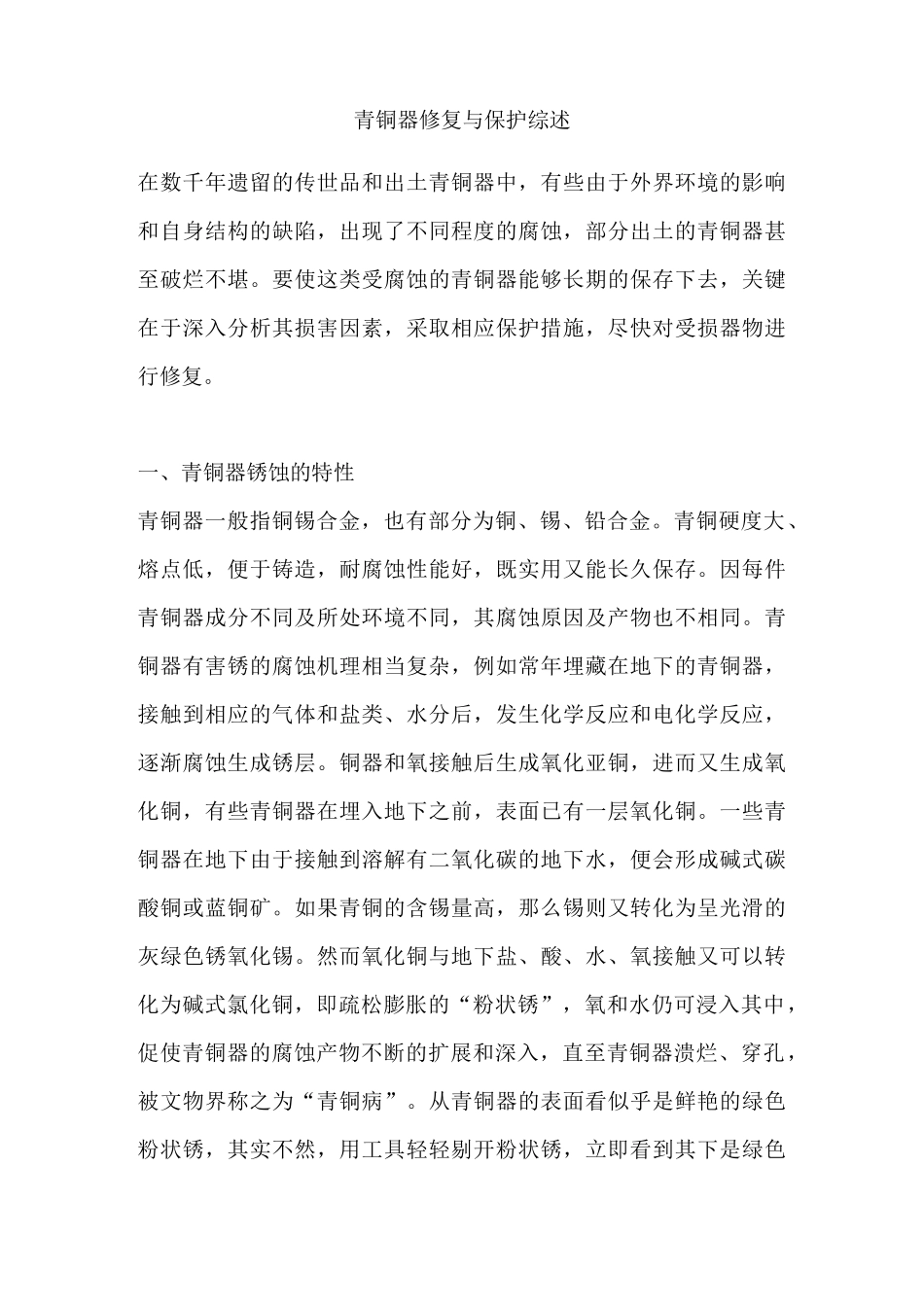

青铜器修复与保护综述在数千年遗留的传世品和出土青铜器中，有些由于外界环境的影响和自身结构的缺陷，出现了不同程度的腐蚀，部分出土的青铜器甚至破烂不堪。要使这类受腐蚀的青铜器能够长期的保存下去，关键在于深入分析其损害因素，采取相应保护措施，尽快对受损器物进行修复。一、青铜器锈蚀的特性青铜器一般指铜锡合金，也有部分为铜、锡、铅合金。青铜硬度大、熔点低，便于铸造，耐腐蚀性能好，既实用又能长久保存。因每件青铜器成分不同及所处环境不同，其腐蚀原因及产物也不相同。青铜器有害锈的腐蚀机理相当复杂，例如常年埋藏在地下的青铜器，接触到相应的气体和盐类、水分后，发生化学反应和电化学反应，逐渐腐蚀生成锈层。铜器和氧接触后生成氧化亚铜，进而又生成氧化铜，有些青铜器在埋入地下之前，表面已有一层氧化铜。一些青铜器在地下由于接触到溶解有二氧化碳的地下水，便会形成碱式碳酸铜或蓝铜矿。如果青铜的含锡量高，那么锡则又转化为呈光滑的灰绿色锈氧化锡。然而氧化铜与地下盐、酸、水、氧接触又可以转化为碱式氯化铜，即疏松膨胀的“粉状锈”，氧和水仍可浸入其中，促使青铜器的腐蚀产物不断的扩展和深入，直至青铜器溃烂、穿孔，被文物界称之为“青铜病”。从青铜器的表面看似乎是鲜艳的绿色粉状锈，其实不然，用工具轻轻剔开粉状锈，立即看到其下是绿色的锈层，再往下是褐红色锈层，继续往下还是绿色锈层，最里面一层是灰白色蜡状氯化亚铜，它有时可蚀穿青铜器壁。如果把氯化亚铜挖出来，接触了空气中的水和氧气，便会继续腐蚀青铜器，并且会感染周围的青铜器，迅速蔓延而使青铜器毁掉。通过对青铜器基体质地和腐蚀产物的分析结果，使我们对腐蚀产物的实质有了明确的结论，如从感官上通常所称的糟糠锈，经过取样分析得知，成分为碱式氯化铜或氯化亚铜，即通常所说的有害锈或粉状锈。二、青铜器的保护保护腐蚀青铜器的基础是对导致其腐蚀劣化的原因和青铜器腐蚀机理的研究。可以看出，青铜器所处环境中，只要外界条件有利，环境中的氯离子就会对器物造成损害。对于一般青铜器的保护处理，就是对氯化亚铜进行机械和物理、化学的清除处理。为了维持古代青铜器的原貌，应具体分析每个青铜器受腐蚀损害程度的不同，有针对性的采取不同的措施。1、传统去锈法（1）醋酸水溶液去锈对于铜器的底子较好，且有一定硬度，但被锈色包住器物表面的现状,可使用此法。具体操作是：用70%醋酸水溶液（蒸馏水）浸泡铜器，用软尼龙刷刷洗去锈。（2）酸梅糊去锈其操作方法是：将锈蚀的青铜器先用稀醋酸溶液浸没除去油泥，然后再涂一层乙酸，糊上酸梅糊进行去锈。酸梅糊由酸梅500克、冰醋酸250克、硫酸铜100克组成，三者混合搅匀呈糊状。对于那些被水浸底或器底已翘的青铜器不宜使用此方法。(3)红果糊(山里红)去锈以500克以上的生红果去籽，250克上等米醋，250克冰醋酸、100克硫酸铜一起放入砂锅中烧煮，至红果烂透，待凉后捣成泥状，搅拌匀即可，将其糊在器物上除锈。上述两种果糊煮后可留住长期使用，用红果糊去锈时间较长，但其性柔不会伤青铜器。(4)碳酸铵去锈其操作方法是：将碳酸铵砸碎后过箩，筛成粉状，放在瓷碗里，加蒸馏水调成糊状，然后用小竹片涂抹在铜器的锈处，最后用蒸馏水冲洗干净。此方法要小心谨慎，否则将会使铜器损坏。(5)盐酸去锈其操作方法是：60%盐酸蒸馏水，多次浸泡并反复洗擦去锈，最后用蒸馏水冲洗干净。这种方法使用的前提，要求青铜器铜质强且机械性能好，如青铜器以糟朽，不宜使用此法。(6)硝酸去锈其操作方法是：在瓷碗内配10%硝酸蒸馏水溶液，然后拿镊子夹棉球蘸药液，在铜器生锈处反复擦拭去锈，最后用蒸馏水冲洗干净。这种方法要求铜器质地坚硬，否则不宜使用。2、机械去锈法这种方法常用于已经暴露在青铜器表面的粉状锈。一般借助放大镜或显微镜观察，使用手术刀、钢针、錾子、锤子、凿子、雕刻刀和多功能笔等，对所需去除铜锈部位进行仔细清理。还可以利用超声波震动法去除青铜器上的有害锈，其最大的优点是去除粉状锈较彻底干净，而且不损及其它铜锈。又有一种小型研磨去锈笔，其笔尖可更换不同型号的小砂轮，笔头连接有蒸馏水喷管，在...
