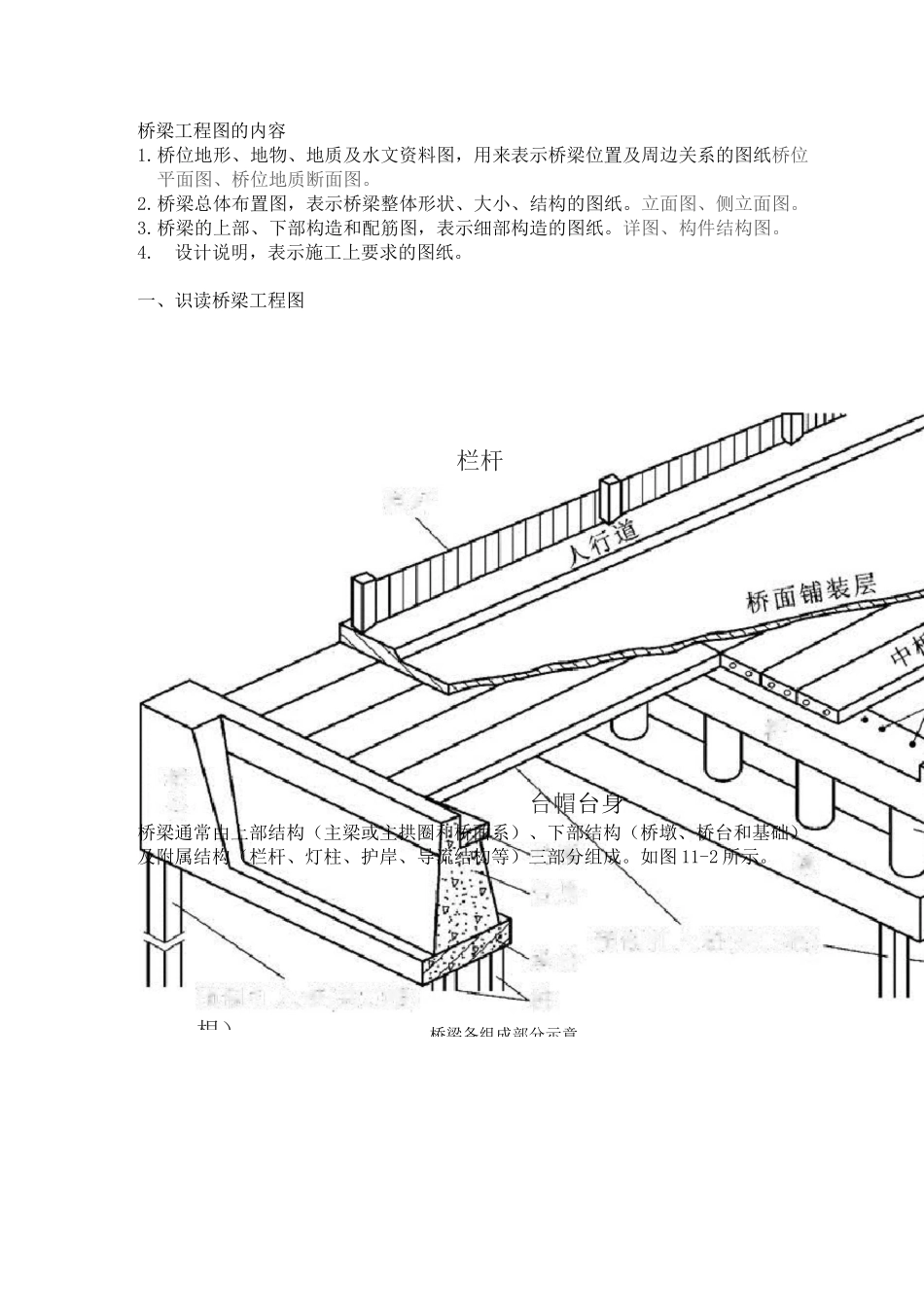

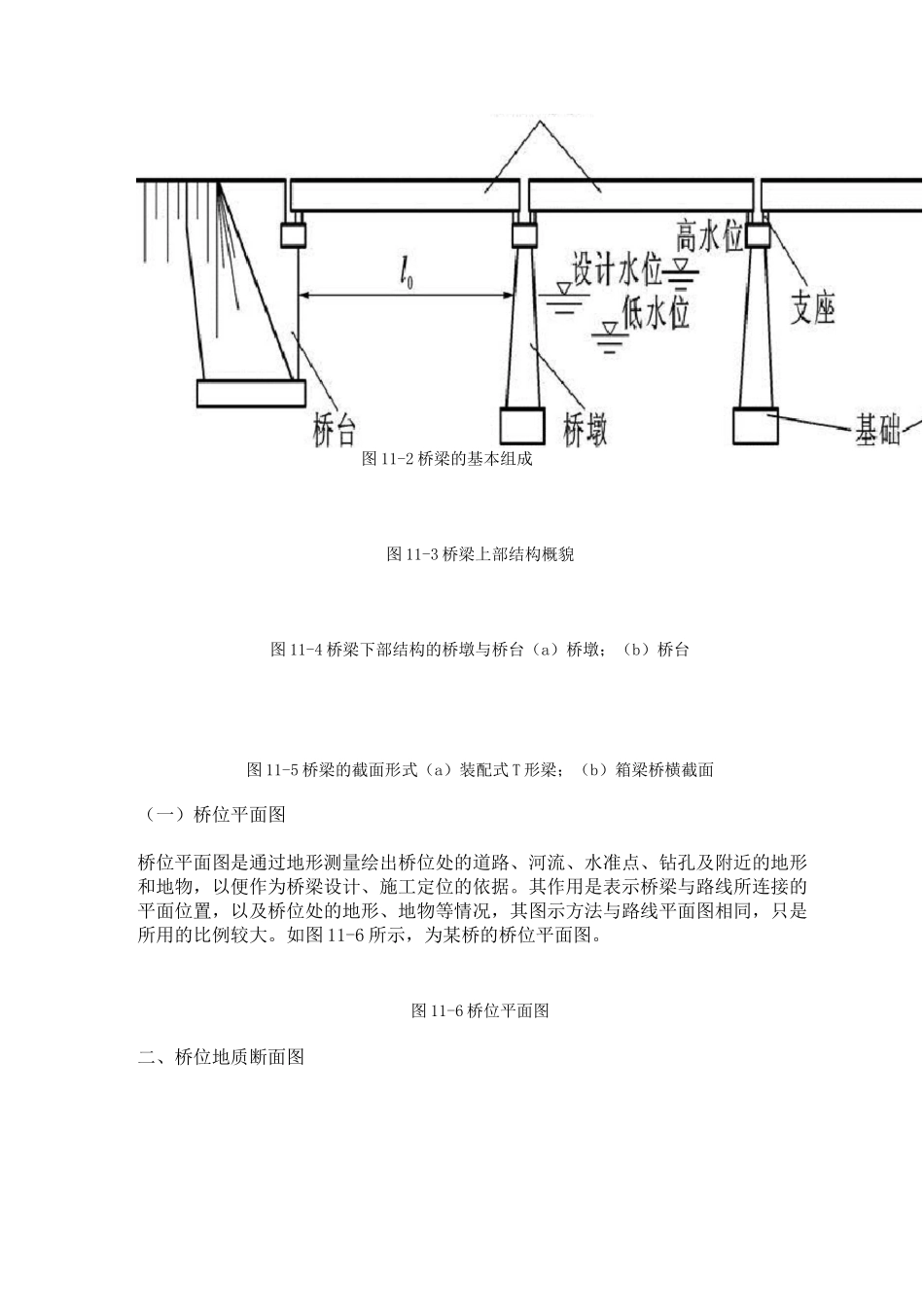

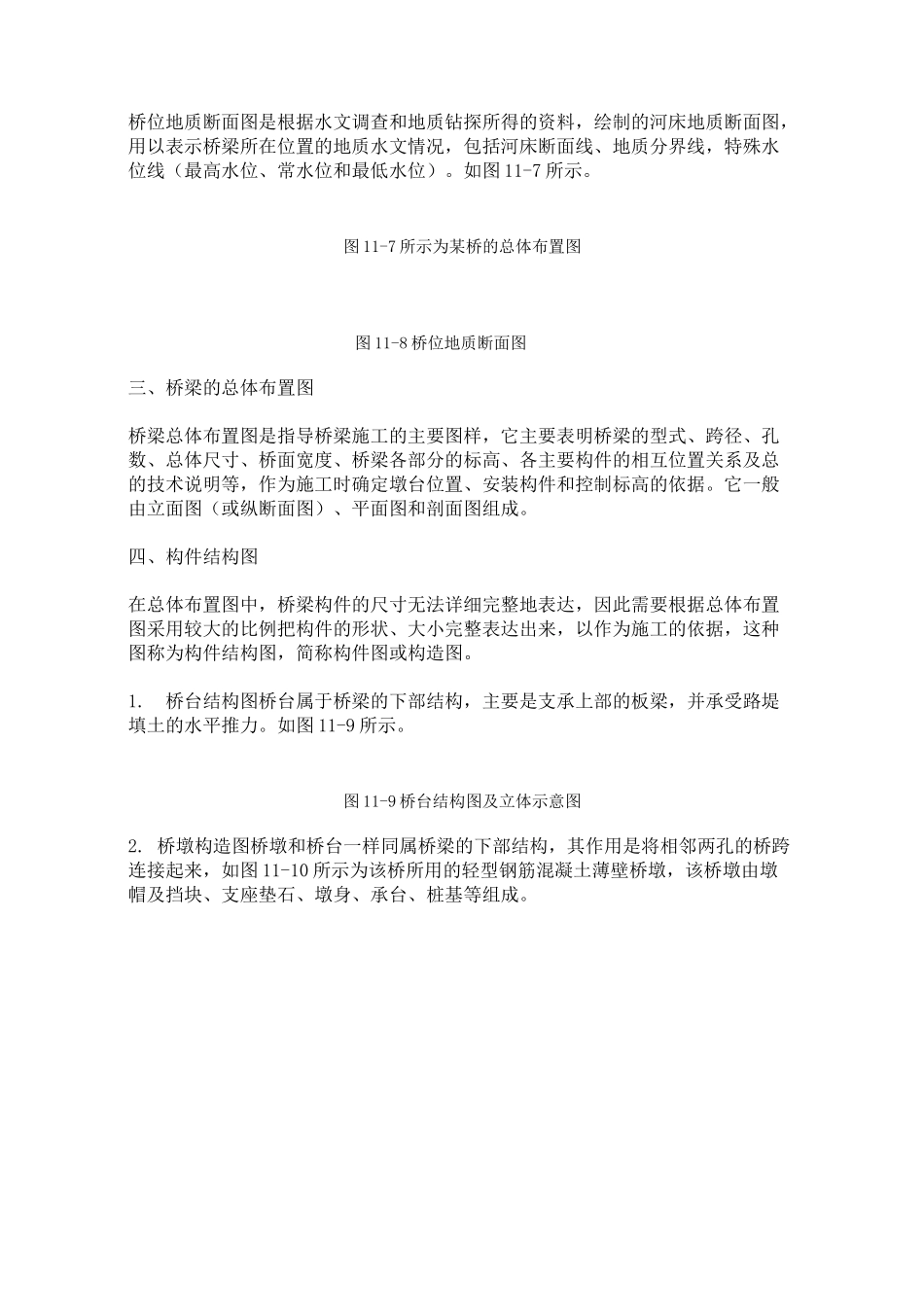

预制打入桩（共20根）承台预制打入桩典5根》桩桥梁各组成部分示意桥梁工程图的内容1.桥位地形、地物、地质及水文资料图，用来表示桥梁位置及周边关系的图纸桥位平面图、桥位地质断面图。2.桥梁总体布置图，表示桥梁整体形状、大小、结构的图纸。立面图、侧立面图。3.桥梁的上部、下部构造和配筋图，表示细部构造的图纸。详图、构件结构图。4.设计说明，表示施工上要求的图纸。一、识读桥梁工程图栏杆台帽台身桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。如图11-2所示。图11-2桥梁的基本组成图11-3桥梁上部结构概貌图11-4桥梁下部结构的桥墩与桥台（a）桥墩；（b）桥台图11-5桥梁的截面形式（a）装配式T形梁；（b）箱梁桥横截面（一）桥位平面图桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。如图11-6所示，为某桥的桥位平面图。图11-6桥位平面图二、桥位地质断面图桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、常水位和最低水位）。如图11-7所示。图11-7所示为某桥的总体布置图图11-8桥位地质断面图三、桥梁的总体布置图桥梁总体布置图是指导桥梁施工的主要图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等，作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由立面图（或纵断面图）、平面图和剖面图组成。四、构件结构图在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据总体布置图采用较大的比例把构件的形状、大小完整表达出来，以作为施工的依据，这种图称为构件结构图，简称构件图或构造图。1.桥台结构图桥台属于桥梁的下部结构，主要是支承上部的板梁，并承受路堤填土的水平推力。如图11-9所示。图11-9桥台结构图及立体示意图2.桥墩构造图桥墩和桥台一样同属桥梁的下部结构，其作用是将相邻两孔的桥跨连接起来，如图11-10所示为该桥所用的轻型钢筋混凝土薄壁桥墩，该桥墩由墩帽及挡块、支座垫石、墩身、承台、桩基等组成。图11-10桥墩结构图及桥墩与桥台立体示意图图11-11预应力钢筋混凝土空心板结构图二、识读钢筋混凝土结构物的配筋图图11-12混凝土墩身钢筋网1294/212电耳14^12184/1^4凹/一—②J58^8厂2'531vn匸90笔3＜啤發程）曉G~57―1声195/2-4.1223.51G10图11-14装配式钢筋构造示例（单位：cm）（一）钢筋混凝土结构的基本知识混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人造石料。把它灌入定形模板中，经振捣密实和养护凝固后就形成坚硬如石的混凝土构件。混凝土的抗压强度较高，抗拉强度较低，容易因受拉而断裂，如图11-15所示。1296/23+12）受压中和裂受拉区(a)图11-15钢筋混凝土简支梁受力示意图1.钢筋的分类和作用钢筋按其在整个构件中所起的作用不同，可分为下列几种：(1)受力钢筋(主筋)。用来承受拉力或压力的钢筋，用于梁、板、柱等各种钢筋混凝土构件。(2)箍筋(钢箍)。用以固定受力钢筋的位置，并承受一部分剪力或扭力。(3)架立钢筋。一般用于钢筋混凝土梁中，用来固定箍筋的位置，并与梁内的受力筋、箍筋一起构成钢筋骨架。(4)分布钢筋。一般用于钢筋混凝土板或高梁结构中，用以固定受力钢筋的位置，使荷载分布给受力钢筋，并防止混凝土收缩和温度变化出现的裂缝。(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、预埋锚固筋、吊环等。如图11-16、图11-17所示。图11-16钢筋混凝土梁配筋示意图图11-17钢筋混凝土板筋示意图2.钢筋的级别和符号《钢筋混凝土用钢》(GB1499—2007)中，常用钢筋按照屈服强度特征值和品种不同分类见表11-1。表11-1钢筋的级别和符号种类屮牌号陳级别片代号3制诜圆钢筋率HPB235（I...
