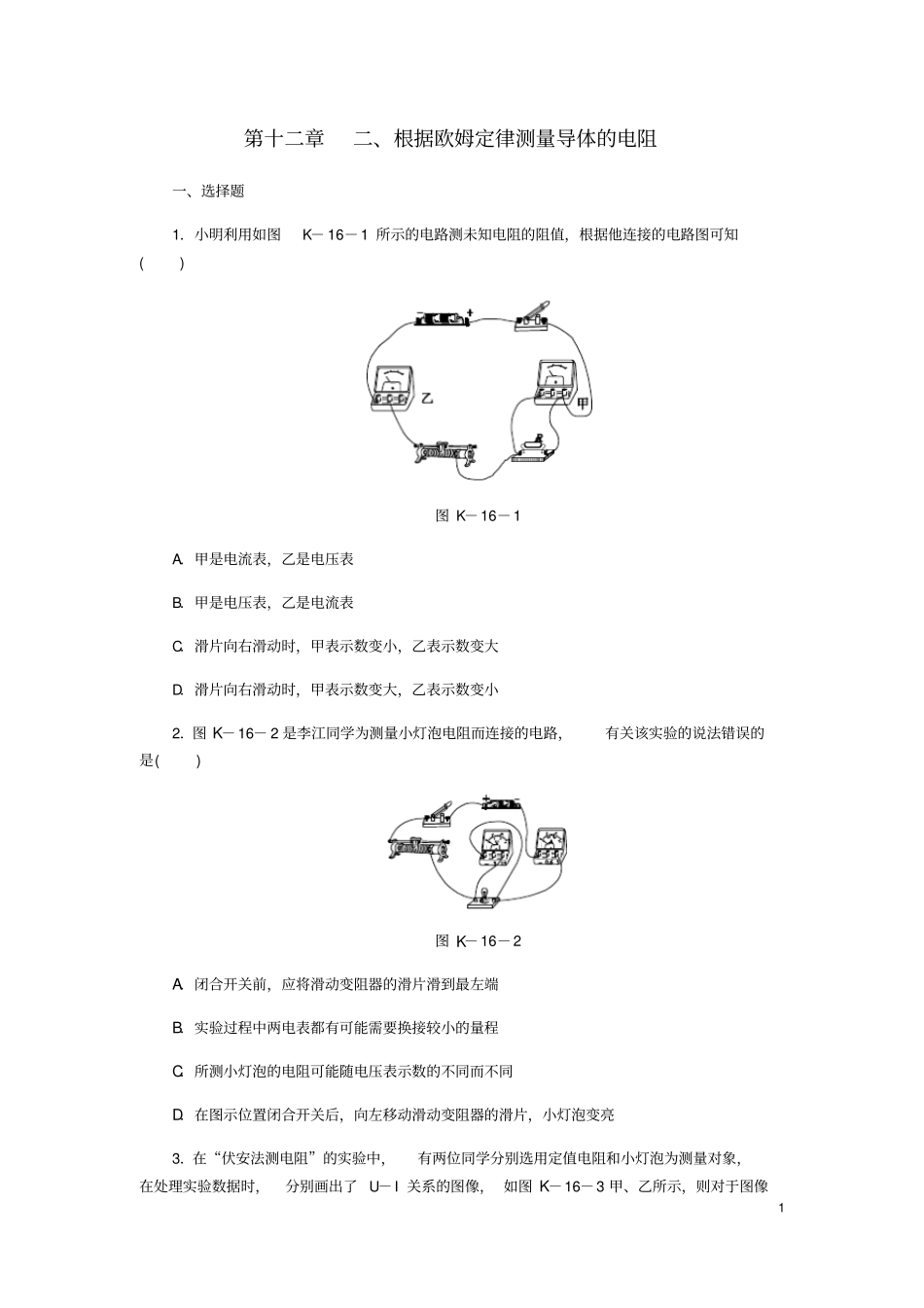

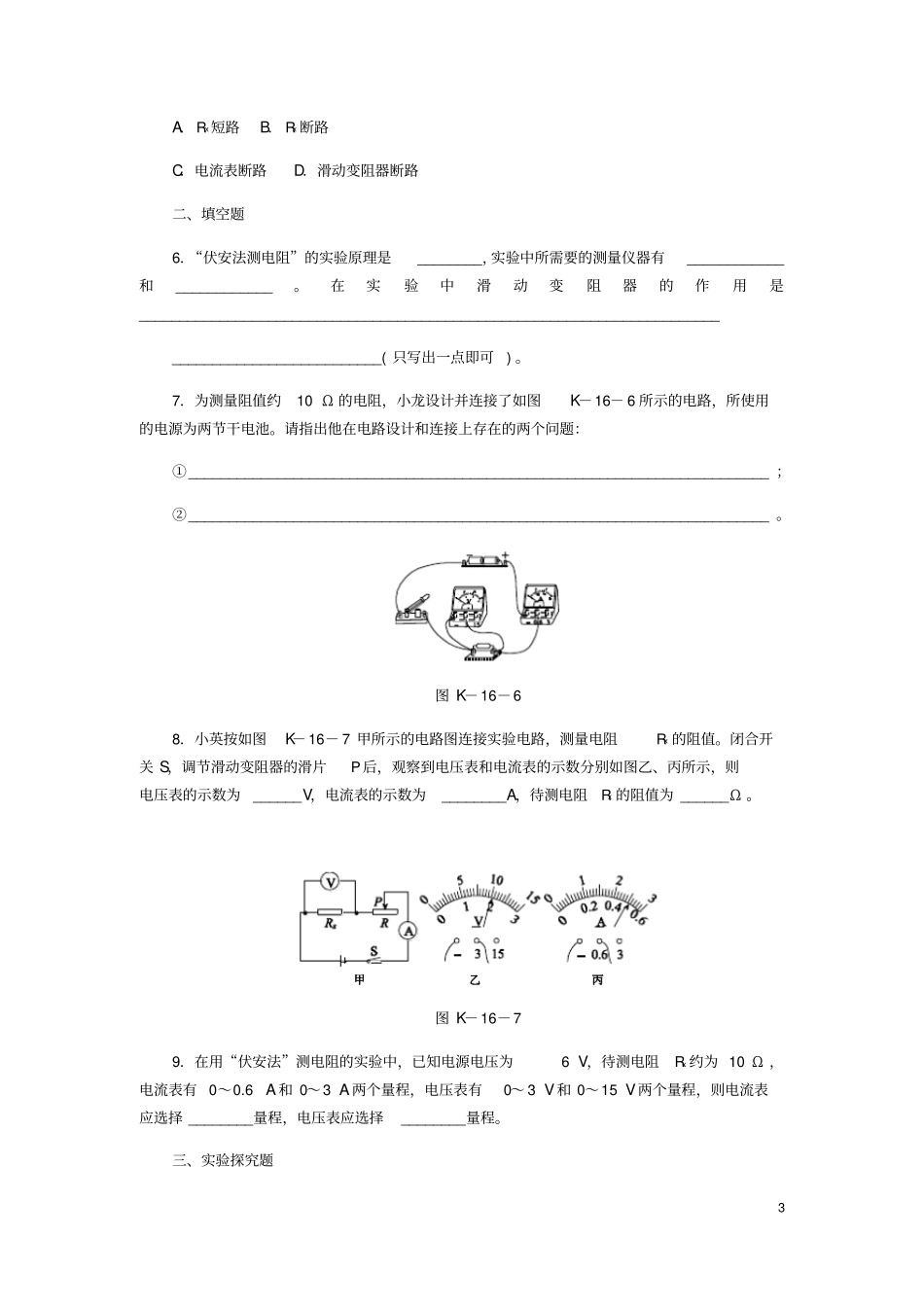

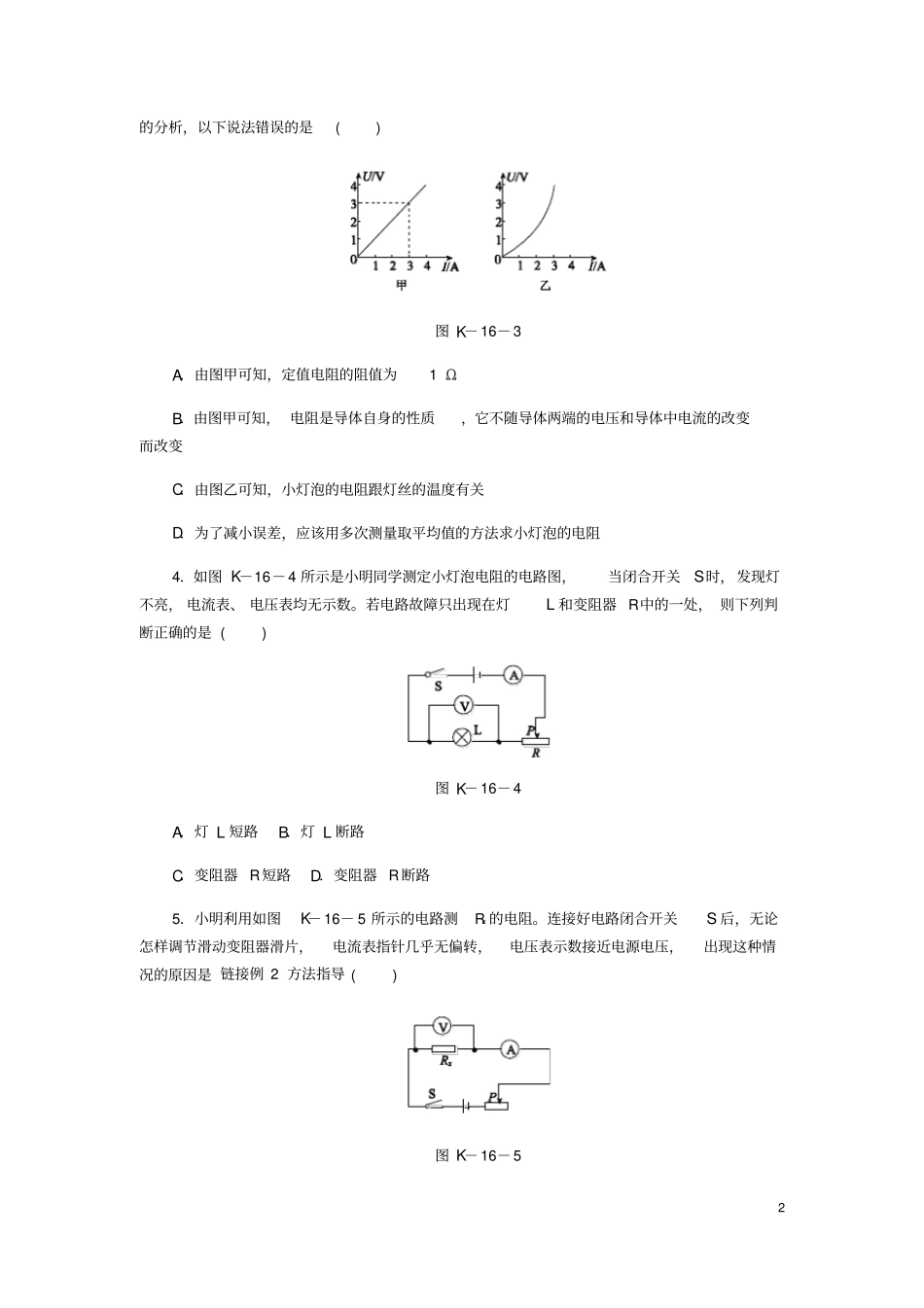

1第十二章二、根据欧姆定律测量导体的电阻一、选择题1．小明利用如图K－16－1所示的电路测未知电阻的阻值，根据他连接的电路图可知()图K－16－1A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．滑片向右滑动时，甲表示数变小，乙表示数变大D．滑片向右滑动时，甲表示数变大，乙表示数变小2．图K－16－2是李江同学为测量小灯泡电阻而连接的电路，有关该实验的说法错误的是()图K－16－2A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表示数的不同而不同D．在图示位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮3．在“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U－I关系的图像，如图K－16－3甲、乙所示，则对于图像2的分析，以下说法错误的是()图K－16－3A．由图甲可知，定值电阻的阻值为1ΩB．由图甲可知，电阻是导体自身的性质，它不随导体两端的电压和导体中电流的改变而改变C．由图乙可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法求小灯泡的电阻4．如图K－16－4所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是()图K－16－4A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路5．小明利用如图K－16－5所示的电路测Rx的电阻。连接好电路闭合开关S后，无论怎样调节滑动变阻器滑片，电流表指针几乎无偏转，电压表示数接近电源电压，出现这种情况的原因是链接例2方法指导()图K－16－53A．Rx短路B．Rx断路C．电流表断路D．滑动变阻器断路二、填空题6．“伏安法测电阻”的实验原理是________，实验中所需要的测量仪器有____________和____________。在实验中滑动变阻器的作用是__________________________________________________________________________________________________(只写出一点即可)。7．为测量阻值约10Ω的电阻，小龙设计并连接了如图K－16－6所示的电路，所使用的电源为两节干电池。请指出他在电路设计和连接上存在的两个问题：①________________________________________________________________________；②________________________________________________________________________。图K－16－68．小英按如图K－16－7甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为______V，电流表的示数为________A，待测电阻Rx的阻值为______Ω。图K－16－79．在用“伏安法”测电阻的实验中，已知电源电压为6V，待测电阻Rx约为10Ω，电流表有0～0.6A和0～3A两个量程，电压表有0～3V和0～15V两个量程，则电流表应选择________量程，电压表应选择________量程。三、实验探究题410．在“伏安法测电阻”的实验中，小明同学连接了如图K－16－8甲所示的电路(电路元件完好，接线柱接线牢固)。图K－16－8(1)在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器的滑片，电流表的示数将__________，电压表的示数将_________。(均选填“发生变化”或“保持不变”)(2)检查电路，发现有一处连接错误，请指出连接错误的导线是________(选填“a”“b”“c”或“d”)。(3)纠正错误后，闭合开关，测得几组数据如下表。实验次数123电压U/V1.52.12.8电流I/A0.100.14电阻R/Ω15.0第3次实验时电流表示数如图乙所示，电流表的示数为________A。第2次实验后，算出的电阻值是________Ω，第3次实验后，算出的电阻值是________Ω，待测电阻值为________Ω。11．小张在“用伏安法测小灯泡的电阻”实验中，连接了如图K－16－9甲所示的实物图。图K－16－95(1)闭合开关前，应向________(选填“A”或“B”)端调整滑动变阻器的滑片，使电路中的电流在开始测量时最小。(2)测量过程中，某一次的电流值如图乙所示，则电流值是________A。这时，灯丝突然烧断，则电压表的示数______(选填“...
