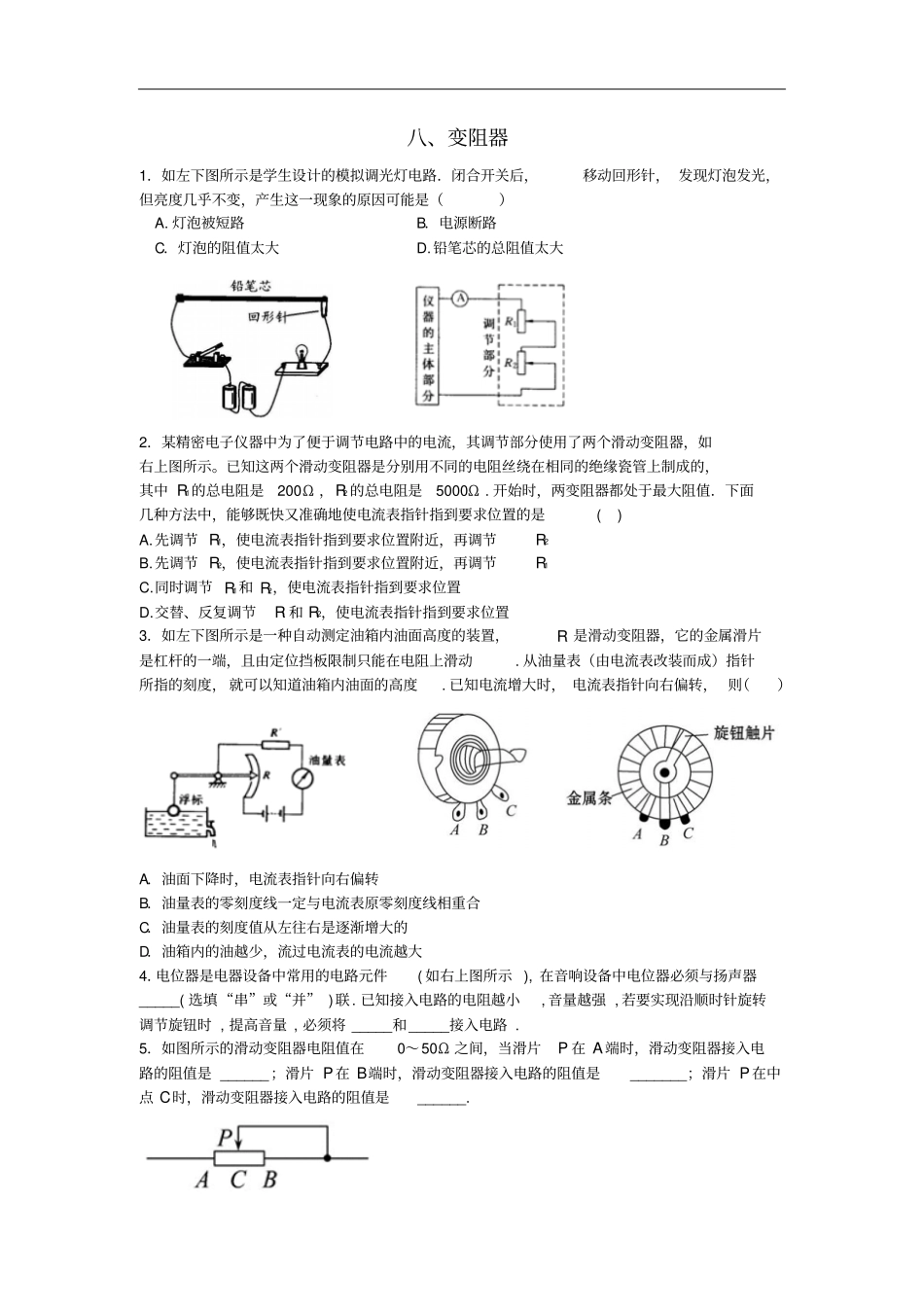

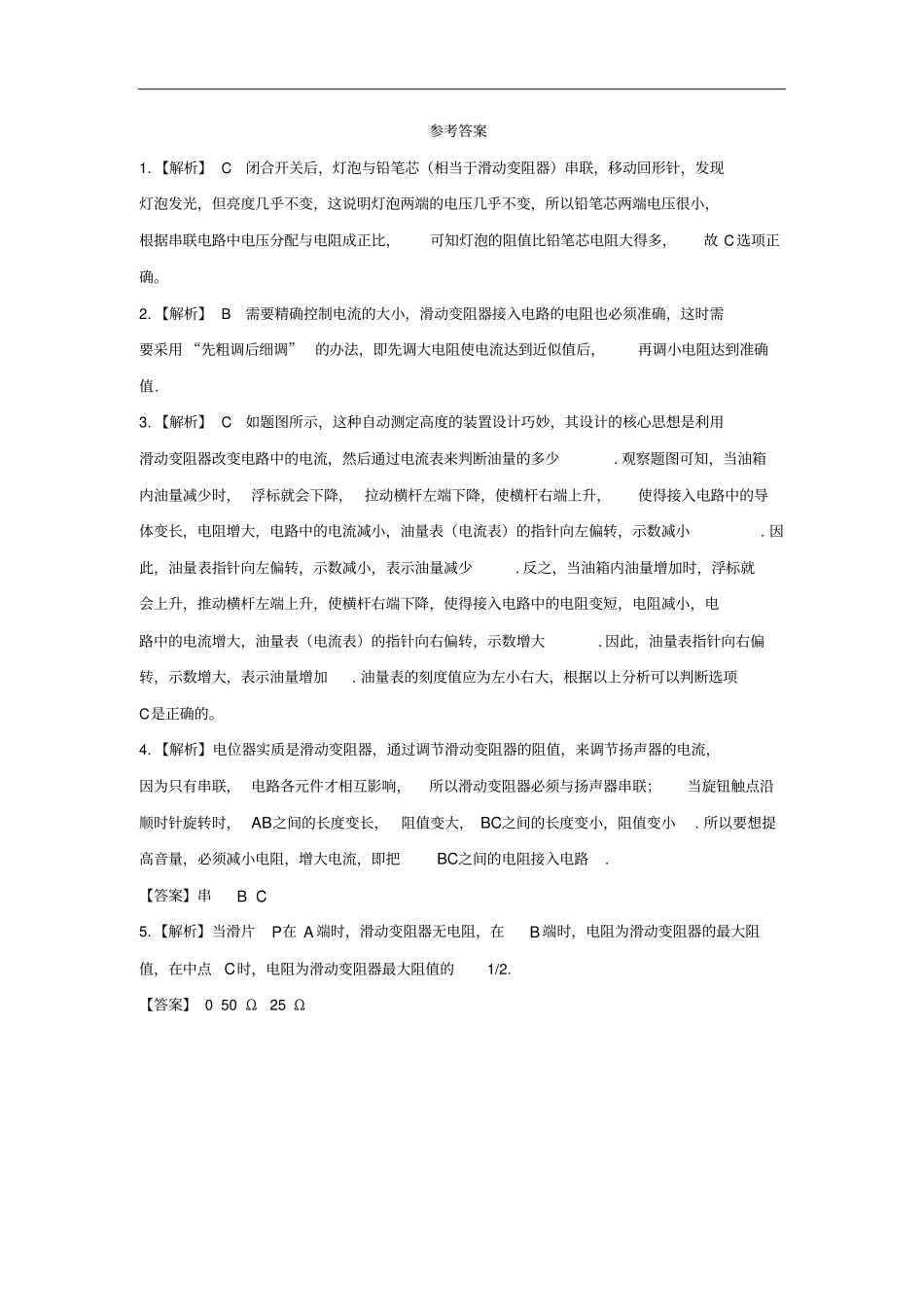

八、变阻器1．如左下图所示是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（）A.灯泡被短路B．电源断路C．灯泡的阻值太大D.铅笔芯的总阻值太大2．某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如右上图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻是5000Ω.开始时，两变阻器都处于最大阻值．下面几种方法中，能够既快又准确地使电流表指针指到要求位置的是()A.先调节R1，使电流表指针指到要求位置附近，再调节R2B.先调节R2，使电流表指针指到要求位置附近，再调节R1C.同时调节R1和R2，使电流表指针指到要求位置D.交替、反复调节Rl和R2，使电流表指针指到要求位置3．如左下图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动.从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度.已知电流增大时，电流表指针向右偏转，则（）A．油面下降时，电流表指针向右偏转B．油量表的零刻度线一定与电流表原零刻度线相重合C．油量表的刻度值从左往右是逐渐增大的D．油箱内的油越少，流过电流表的电流越大4．电位器是电器设备中常用的电路元件(如右上图所示),在音响设备中电位器必须与扬声器_____(选填“串”或“并”)联.已知接入电路的电阻越小,音量越强,若要实现沿顺时针旋转调节旋钮时,提高音量,必须将_____和_____接入电路.5．如图所示的滑动变阻器电阻值在0～50Ω之间，当滑片P在A端时，滑动变阻器接入电路的阻值是______；滑片P在B端时，滑动变阻器接入电路的阻值是_______；滑片P在中点C时，滑动变阻器接入电路的阻值是______.参考答案1.【解析】C闭合开关后，灯泡与铅笔芯（相当于滑动变阻器）串联，移动回形针，发现灯泡发光，但亮度几乎不变，这说明灯泡两端的电压几乎不变，所以铅笔芯两端电压很小，根据串联电路中电压分配与电阻成正比，可知灯泡的阻值比铅笔芯电阻大得多，故C选项正确。2.【解析】B需要精确控制电流的大小，滑动变阻器接入电路的电阻也必须准确，这时需要采用“先粗调后细调”的办法，即先调大电阻使电流达到近似值后，再调小电阻达到准确值.3.【解析】C如题图所示，这种自动测定高度的装置设计巧妙，其设计的核心思想是利用滑动变阻器改变电路中的电流，然后通过电流表来判断油量的多少.观察题图可知，当油箱内油量减少时，浮标就会下降，拉动横杆左端下降，使横杆右端上升，使得接入电路中的导体变长，电阻增大，电路中的电流减小，油量表（电流表）的指针向左偏转，示数减小.因此，油量表指针向左偏转，示数减小，表示油量减少.反之，当油箱内油量增加时，浮标就会上升，推动横杆左端上升，使横杆右端下降，使得接入电路中的电阻变短，电阻减小，电路中的电流增大，油量表（电流表）的指针向右偏转，示数增大.因此，油量表指针向右偏转，示数增大，表示油量增加.油量表的刻度值应为左小右大，根据以上分析可以判断选项C是正确的。4.【解析】电位器实质是滑动变阻器，通过调节滑动变阻器的阻值，来调节扬声器的电流，因为只有串联，电路各元件才相互影响，所以滑动变阻器必须与扬声器串联；当旋钮触点沿顺时针旋转时，AB之间的长度变长，阻值变大，BC之间的长度变小，阻值变小.所以要想提高音量，必须减小电阻，增大电流，即把BC之间的电阻接入电路.【答案】串BC5.【解析】当滑片P在A端时，滑动变阻器无电阻，在B端时，电阻为滑动变阻器的最大阻值，在中点C时，电阻为滑动变阻器最大阻值的1/2.【答案】050Ω25Ω
