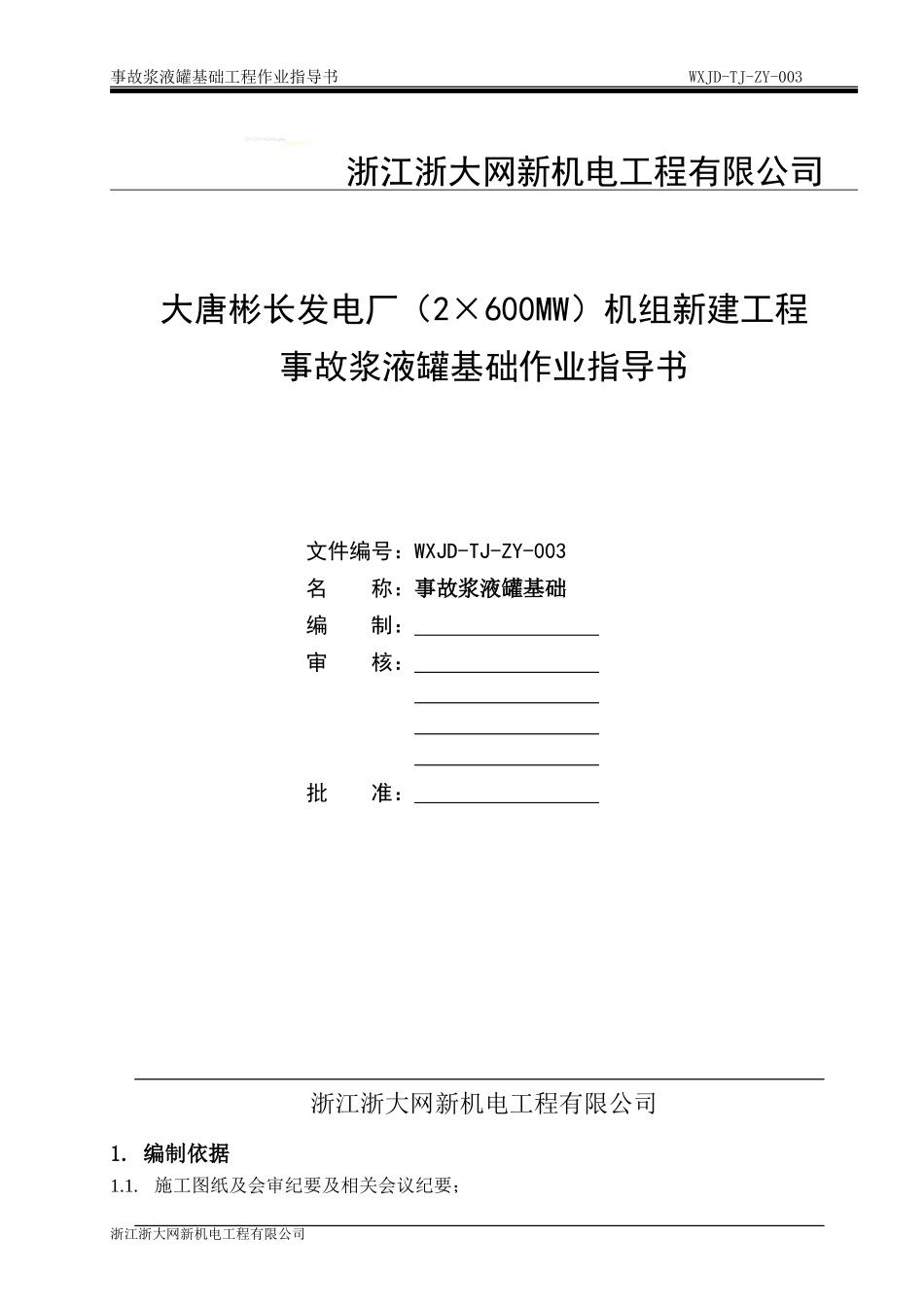

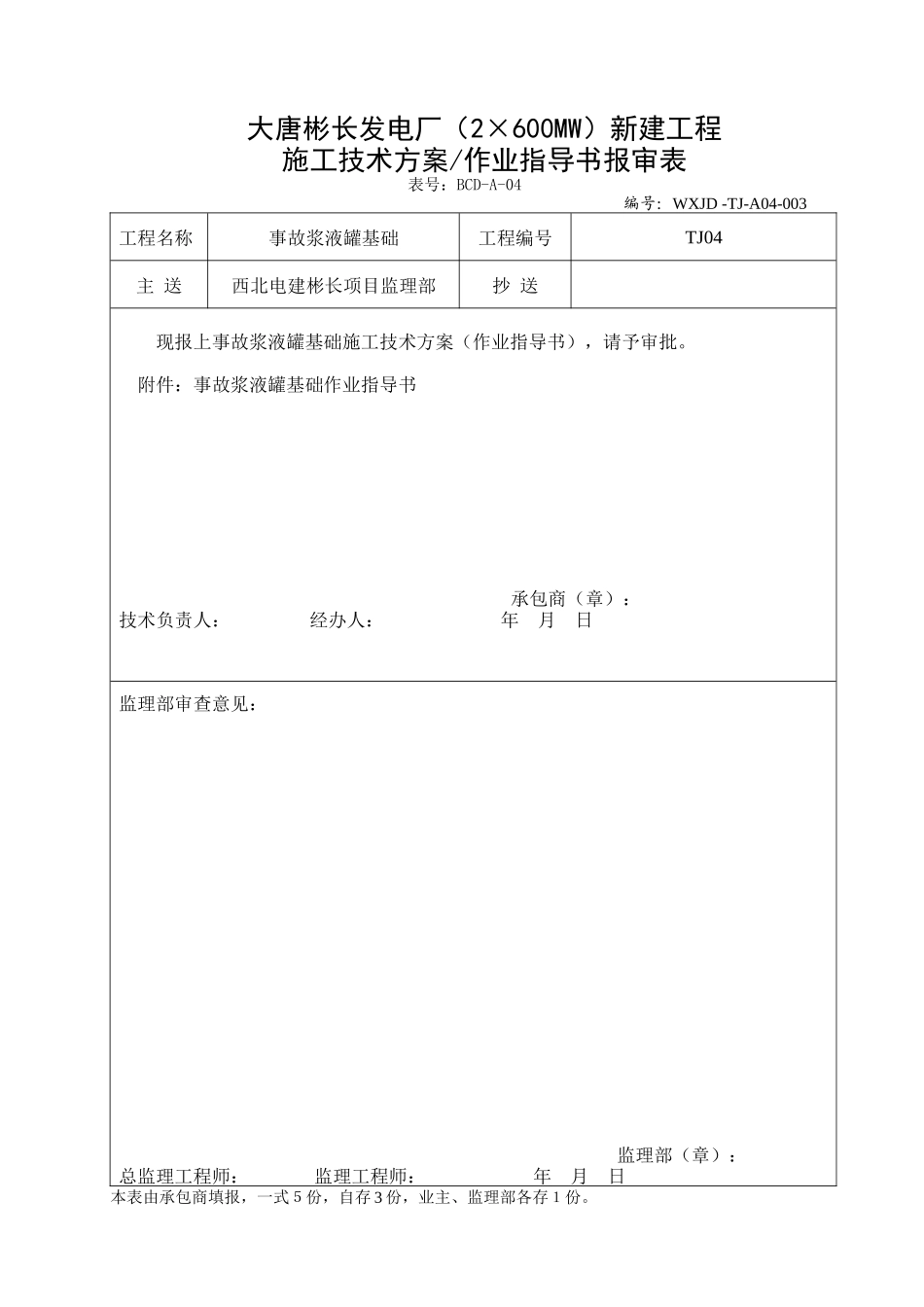

大唐彬长发电厂（2×600MW）新建工程施工技术方案/作业指导书报审表表号：BCD-A-04编号：WXJD-TJ-A04-003工程名称事故浆液罐基础工程编号TJ04主送西北电建彬长项目监理部抄送现报上事故浆液罐基础施工技术方案（作业指导书），请予审批。附件：事故浆液罐基础作业指导书承包商（章）：技术负责人：经办人：年月日监理部审查意见：监理部（章）：总监理工程师：监理工程师：年月日本表由承包商填报，一式５份，自存3份，业主、监理部各存１份。事故浆液罐基础工程作业指导书WXJD-TJ-ZY-003浙江浙大网新机电工程有限公司大唐彬长发电厂（2×600MW）机组新建工程事故浆液罐基础作业指导书文件编号：WXJD-TJ-ZY-003名称：事故浆液罐基础编制：审核：批准：浙江浙大网新机电工程有限公司1.编制依据1.1.施工图纸及会审纪要及相关会议纪要；浙江浙大网新机电工程有限公司事故浆液罐基础工程作业指导书WXJD-TJ-ZY-0031.2.《作业指导书管理制度》Q/YS2.01-20051.3.中华人民共和国广东省轻纺建筑设计院《事故浆液罐基础图》WX-L0331S-T03031.4.《电力建设施工质量验收及评定规程》第1部分土建工程篇DL/T5210.1-20051.5.《工程测量规范》GB5006-931.6.《建筑机械使用安全技术规程》JGJ33—2001；1.7.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20011.8.《建设工程施工现场供用电安全规范》；GB50194—93；1.9.《电力建设安全健康与环境管理工作规定》；国电电源[2002]49号；1.10.《钢筋机械连接通用技术规程》JGJ107-20031.11.《钢筋焊接及验收规程》JGJ18-20031.12.《钢筋混凝土工程施工及验收规范》GB50204-20021.13.《建筑施工手册》第四版1.14.《现行建筑施工规范大全》修订缩印本1.15.《电力建设施工及验收技术规范》SDJ69-871.16.《电力建设安全工作规程》第1部分：火力发电厂DL5009.1-20021.17.《国家电网公司电力建设安全健康与环境管理工作规定》2003版1.18.《工程建设标准强制性条文》房屋建筑部分2002版1.19.《电力工程达标投产管理办法》2006版1.20.《电力建设消除施工质量通病守则》2.作业项目概况及工作量该工程《事故浆液罐基础图》设计为现浇钢筋砼圆形基础，±0.00米标高相当于1956年黄海高程862.50米。基底设计标高为-2.0m，基础内直径为13.47米，外直径为14.8米。基础垫层标高-2.1m—-2.0m，从圆心起向内圆方向1.15米开始，按照7.08‰放坡到内圆半径止壁厚为0.665米，保持水平。基础垫层砼强度等级为C10,基础砼强度等级为C30，二次浇筑砼强度等级为C35。保护层厚度：基础钢筋为40㎜，基础竖向环筋为30㎜。工程量：模板112.6m2，钢筋32.5t，砼331.28m3。浙江浙大网新机电工程有限公司3.作业必备条件3.1.施工人员配备及资格要求：序号作业人员工种资格要求人数1施工负责人有整体指挥能力，责任心强，熟悉混凝土结构施工12技术负责人有施工经验，熟悉图纸，能现场解决一般问题并了解验收要求，责任心强13施工管理员熟悉混凝土施工工艺，具有一定的协调能力14助理施工员熟悉混凝土施工工艺，具有一定的协调能力15安全员有安监证责任心强16技术质量员有质检证，熟悉规范和图纸17测量员有现场施工经验熟悉图纸18木工熟练本工种作业359钢筋工熟练钢筋绑扎4510混凝土工熟练混凝土浇筑、振捣1511力工身体强壮无疾病、残疾1012电工有证熟悉本工种操作213焊工有焊工证并熟练焊接操作214架子工有架子工证并熟悉脚手架操作3015起重工能辅助各工种作业23.2.机具、工具、仪器、仪表配备：序号名称规格精度单位数量备注一施工机械1汽车起重机QY25T25t台12砼搅拌站HZS120100m3/h座13砼泵送车120m3/h辆14砼输送车XZJ5270GJB8m3辆25钢筋弯曲机GW40A6~40mm台26钢筋切断机GQ40-16~40mm台27钢筋对焊机UN1-100100KVA台28电焊机BX1-500-250KVA台49圆钢套丝机XWB-5台210装载机ZL50C3m3台1二量具及仪表事故浆液罐基础工程作业指导书WXJD-TJ-ZY-003序号名称规格精度单位数量备注11钢卷尺5m1mm把1012钢卷尺50m1mm把113靠尺2m把414楔形塞尺15×15×120mm格、其70mm长斜坡上分阶段15格把415方尺把416水平尺把217塔尺5m把418全站仪NTS-302R+L台119弹簧秤50～100N把220经纬仪J2-1台121水准仪S1、DSZ3...
