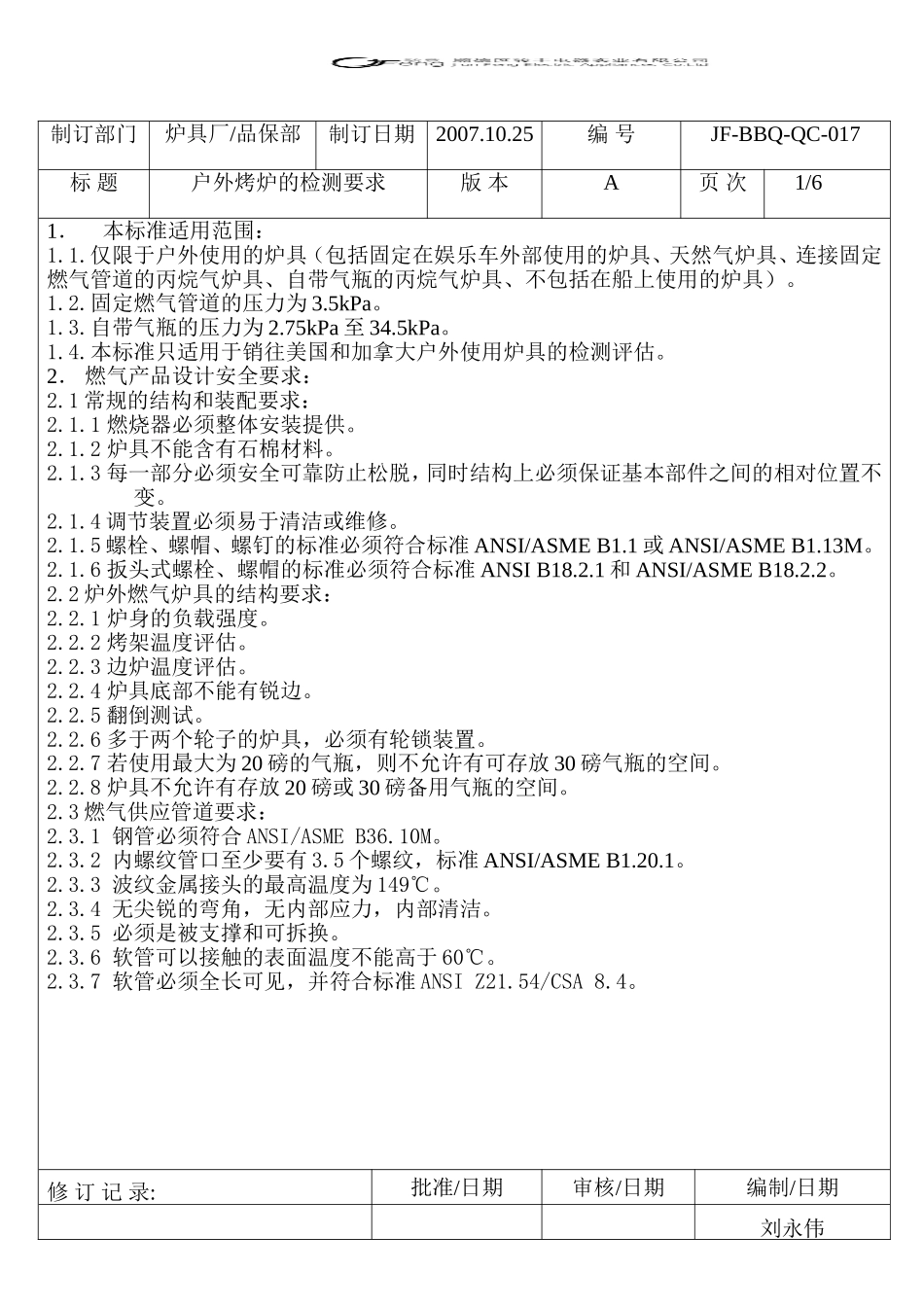

制订部门炉具厂/品保部制订日期2007.10.25编号JF-BBQ-QC-017标题户外烤炉的检测要求版本A页次1/61．本标准适用范围：1.1.仅限于户外使用的炉具（包括固定在娱乐车外部使用的炉具、天然气炉具、连接固定燃气管道的丙烷气炉具、自带气瓶的丙烷气炉具、不包括在船上使用的炉具）。1.2.固定燃气管道的压力为3.5kPa。1.3.自带气瓶的压力为2.75kPa至34.5kPa。1.4.本标准只适用于销往美国和加拿大户外使用炉具的检测评估。2．燃气产品设计安全要求：2.1常规的结构和装配要求：2.1.1燃烧器必须整体安装提供。2.1.2炉具不能含有石棉材料。2.1.3每一部分必须安全可靠防止松脱，同时结构上必须保证基本部件之间的相对位置不变。2.1.4调节装置必须易于清洁或维修。2.1.5螺栓、螺帽、螺钉的标准必须符合标准ANSI/ASMEB1.1或ANSI/ASMEB1.13M。2.1.6扳头式螺栓、螺帽的标准必须符合标准ANSIB18.2.1和ANSI/ASMEB18.2.2。2.2炉外燃气炉具的结构要求：2.2.1炉身的负载强度。2.2.2烤架温度评估。2.2.3边炉温度评估。2.2.4炉具底部不能有锐边。2.2.5翻倒测试。2.2.6多于两个轮子的炉具，必须有轮锁装置。2.2.7若使用最大为20磅的气瓶，则不允许有可存放30磅气瓶的空间。2.2.8炉具不允许有存放20磅或30磅备用气瓶的空间。2.3燃气供应管道要求：2.3.1钢管必须符合ANSI/ASMEB36.10M。2.3.2内螺纹管口至少要有3.5个螺纹，标准ANSI/ASMEB1.20.1。2.3.3波纹金属接头的最高温度为149℃。2.3.4无尖锐的弯角，无内部应力，内部清洁。2.3.5必须是被支撑和可拆换。2.3.6软管可以接触的表面温度不能高于60℃。2.3.7软管必须全长可见，并符合标准ANSIZ21.54/CSA8.4。修订记录:批准/日期审核/日期编制/日期刘永伟制订部门炉具厂/品保部制订日期2007.10.25编号JF-BBQ-QC-017标题户外烤炉的检测要求版本A页次2/62.3.7软管的使用环境温度最高为60℃，必须避免热油滴落到软管上。2.3.8软管的连接装置必须带有扳手平面。2.3.9炉具的燃气供应装置末端必须是符合ANSI/ASMEB1.20.1的锥管螺纹和符合ANSI/SAEJ512的扩口式接头。2.3.10所有的燃气元件必须是整体装配。2.4使用瓶式液化气供气的要求：2.4.1必须提供承托气瓶的固定装置（不带轮子的炉具不要求）。2.4.2当向气瓶施加相当于气瓶总重量80%的横向作用力时，气瓶固定装置应能保持气瓶稳定。2.4.3从气瓶的连接装置端到阀体的喷嘴端的所有燃气控制部件都应该事先装配好，或者配备快速连接装置以方便用户连接。2.4.4调压阀低压端部件必须符合标准ANSIZ21.41/CSA6.9。2.4.5调压阀高压端部件必须符合标准ANSIZ21.81/CSA6.25。2.4.6调压阀阀体温度在温升测试条件下不应超过54.4℃。2.4.7调压阀要内置符合ANSIZ21.81/CSA6.25的过流和过热保护装置。2.4.7.1过热保护装置的温度范围为116-149℃。2.4.7.2功率小于或等于80000BTU/H的燃气炉具的过流量为100SCF/H。2.4.7.3功率大于80000BTU/H的燃气炉具的过流量为200SCF/H。2.4.8调压阀的输出压力设定为11英尺水柱。2.4.9从调压阀低压出口端到主炉燃气控制阀之间需用软管连接而不能用铝管。2.4.10调压阀不能接触地面。2.5旋钮的要求：2.5.1旋钮要符合标准ANSIZ21.78/CSA6.20要求。2.5.2要能够清楚识别哪一个旋钮控制那一个炉头。2.5.3要标明“off”标志。2.5.4要标明点火位置。2.5.5点火动作不应该少于两步（如先推后扭）。2.5.6非金属旋钮在温升测试条件下不应超过室温+33.5℃。2.6气瓶存放放空间外壳的要求：2.6.1当外壳某一个侧面完全敞开时，不需要通风口。2.6.2距离外壳顶部小于5英寸的范围内，至少要有两个通风口。2.6.3通风口的大小要相等。修订记录:批准/日期审核/日期编制/日期刘永伟制订部门炉具厂/品保部制订日期2007.10.25编号JF-BBQ-QC-017标题户外烤炉的检测要求版本A页次3/62.6.4通风口至少成90度分布（位于侧面和背面）。2.6.5通风口不能被气瓶阻塞。2.6.6如果放置20磅气瓶那么外壳侧面顶部的通风口总面积要不小于20平方英寸。2.6.7如果放置30磅气瓶那么外壳侧面顶部的通风口总面积要不小于30平方英寸。2.6.8底部和靠近底部的侧面上要有通风口。2.6.9如果通风口靠近底面的侧面上那么至少要有两个通风口。2.6.10靠近底...
