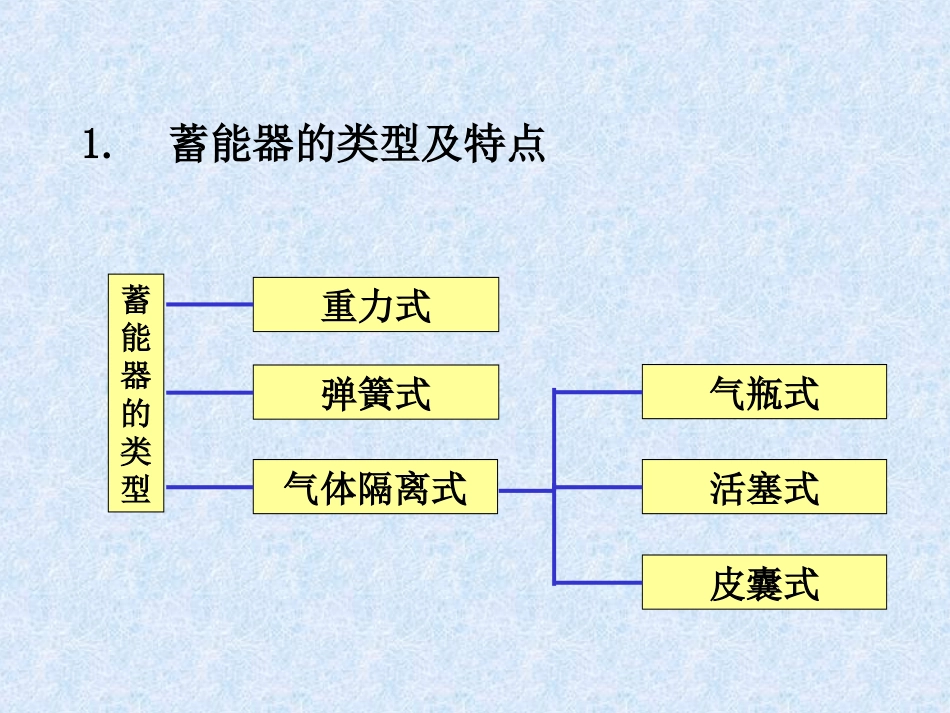

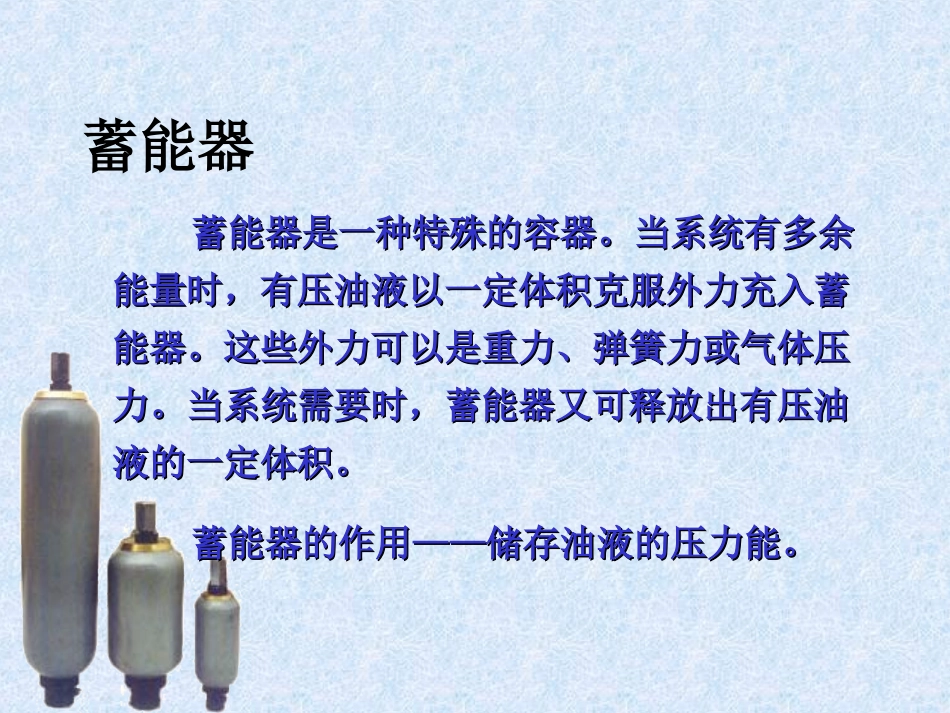

液压辅助装置液压系统中的辅助装置有：蓄能器、过滤器、油箱、热交换器、管件及胶管等。蓄能器蓄能器是一种特殊的容器。当系统有多余蓄能器是一种特殊的容器。当系统有多余能量时，有压油液以一定体积克服外力充入蓄能量时，有压油液以一定体积克服外力充入蓄能器。这些外力可以是重力、弹簧力或气体压能器。这些外力可以是重力、弹簧力或气体压力。当系统需要时，蓄能器又可释放出有压油力。当系统需要时，蓄能器又可释放出有压油液的一定体积。液的一定体积。蓄能器的作用——储存油液的压力能。蓄能器的作用——储存油液的压力能。1.蓄能器的类型及特点蓄能器的类型重力式弹簧式气体隔离式活塞式皮囊式气瓶式常用蓄能器的特点：•重力式（又称重锤式）1)利用物体重力来储存、释放压力能；2)它的输出压力决定于重物的重量和柱塞面积之比，为常数；3)尺寸大、惯性大，反应迟钝；4)适用于重型液压设备。•弹簧式1)利用弹簧的伸缩来储存、释放压力能；2)结构简单，反应灵敏；容量小；3)供小容量、低压（p≤1~1.2MPa）回路缓冲之用，不适用于高压或高频的工作场合。•气瓶式1)利用气体的压缩和膨胀来储存、释放压力能，气体和油液在蓄能器中直接接触；2)容量大，惯性小，反应灵敏，轮廓尺寸小；气体容易混入油内，影响系统工作平稳性；3)适用于大流量的中、低压回路。•活塞式1)利用气体的压缩和膨胀来储存、释放压力能，气体和油液在蓄能器中由活塞隔开；2)结构简单，工作可靠，安装容易，维护方便。活塞惯性大，活塞和缸壁间有摩擦，反应不够灵敏，密封要求较高；3)用于储存能量，或供中、高压系统吸收压力脉动之用。•皮囊式1)利用气体的压缩和膨胀来储存、释放压力能，气体和油液在蓄能器中由皮囊隔开；2)结构简单，工作可靠，安装方便，维护容易。皮囊惯性小，反应灵敏，制造工艺较复杂；3)工作压力3.5~35MPa，容积0.16~80L，气囊中一般充氮气。2.蓄能器的功用蓄能器的功用短时间内大量供油吸收液压冲击和压力脉动维持系统压力作应急动力源3.蓄能器的使用和安装1)蓄能器要设置在远离热源的地方垂直安放；2)不能受震动和过大的应力，壳体上不准进行任何焊接和加工；3)与管路之间应安装截止阀。泵出口应设置单向阀；4)只允许氮气充入蓄能器，要在临近使用之前充气；5)用于吸收液压冲击和压力脉动的蓄能器应尽可能安装在震源附近；6)正常使用中每隔三年应检查蓄能器内部状态和壳体壁厚（严格执行国家压力容器管理制度）；7)设备长时间不运行时应放气。4.蓄能器的应用回路1)保压补漏回路•当液压缸通过夹具将工件夹紧后，蓄能器的压力打开卸荷阀，泵卸荷。•夹紧压力由蓄能器保持，并补充少量泄漏。•当夹紧压力低于卸荷阀的调定值时，卸荷阀关闭，泵重新向油缸和蓄能器供油。•一旦泵发生故障，蓄能器起应急能源作用，使工件不致松脱。2)利用蓄能器进行缓冲的回路•当三位四通换向阀突然切换到中位时，由于中位是“O”形机能，在系统中会产生很高的瞬时冲击压力，从而引起系统的震动和噪声，甚至会损坏元件或系统。•在尽可能靠近换向阀处，装一个反应灵敏的蓄能器，可吸收冲击压力3)利用蓄能器油缸增速的回路•二位四通换向阀左位时：油液经液控单向阀向蓄能器充液，压力够高时，卸荷阀打开，油液经换向阀左位回油箱。•缸的活塞在自重和负载的作用下处于最下端。•二位四通换向阀右位时：油液进入缸的下腔，缸活塞上行。同时打开液控单向阀，蓄能器放出的油液在A点和泵排出的油液汇合进入缸的下腔使缸的活塞增速上行。过滤器过滤器的作过滤器的作用是过滤掉油液用是过滤掉油液中的杂质，降低中的杂质，降低液压系统中油液液压系统中油液污染度，保证系污染度，保证系统正常工作。统正常工作。过滤器过滤器过滤器过滤器过滤器过滤器过滤器旁通过滤器旁通过滤器指示器过滤器指示器例如4bar例如4bar3bar3bar过滤器指示器过滤器指示器过滤器指示器过滤器指示器过滤器指示器过滤器指示器6.2.1对过滤器的要求1.1.能满足液压系统对过滤精度要求，即能阻挡能满足液压系统对过滤精度要求，即能阻挡一定尺寸的机械杂质进入系统。一定尺寸的机械杂质进入系统。2.2.通流能力大，即全部流量通...
