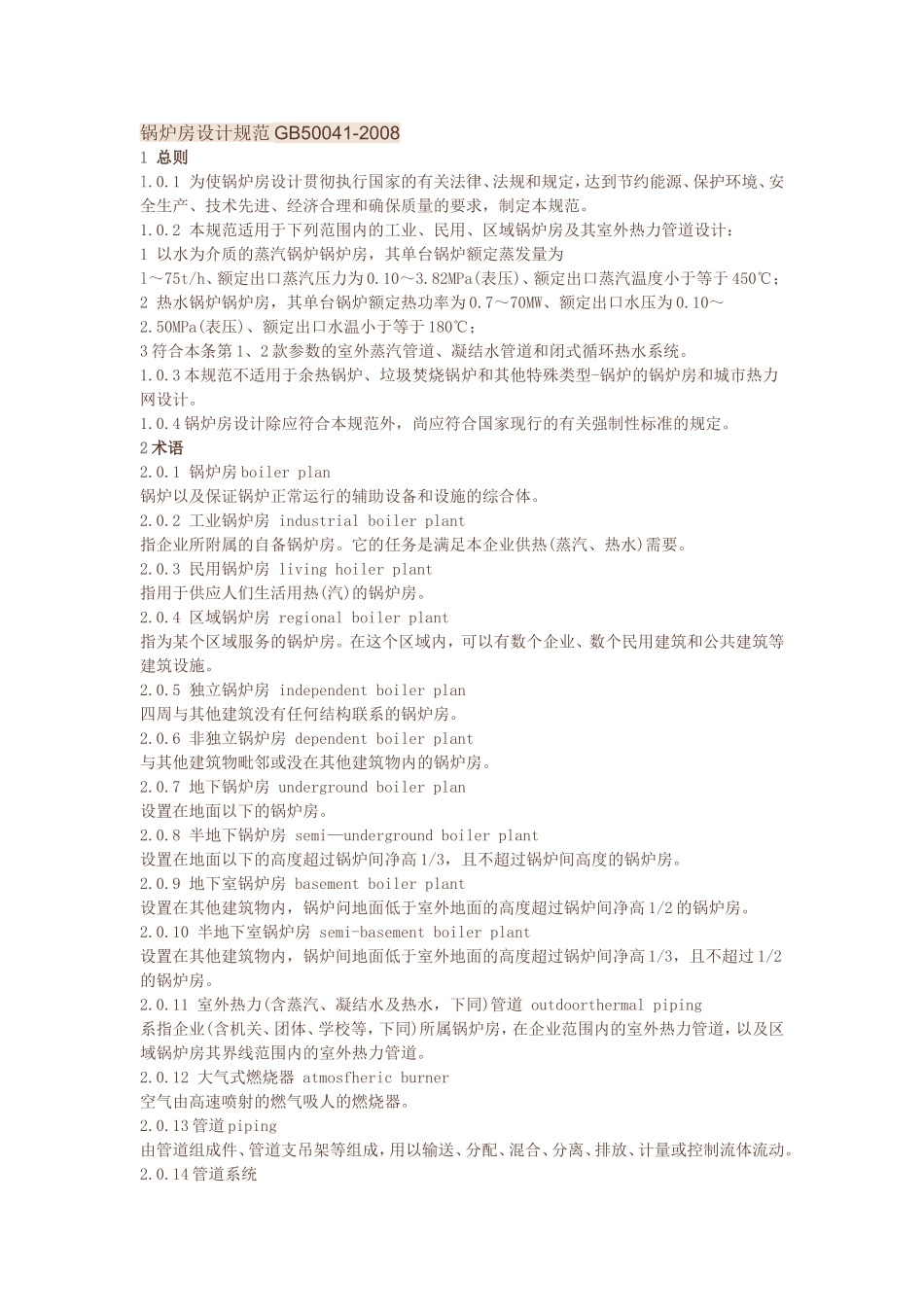

锅炉房设计规范GB50041-20081总则l.0.1为使锅炉房设计贯彻执行国家的有关法律、法规和规定，达到节约能源、保护环境、安全生产、技术先进、经济合理和确保质量的要求，制定本规范。1.0.2本规范适用于下列范围内的工业、民用、区域锅炉房及其室外热力管道设计：1以水为介质的蒸汽锅炉锅炉房，其单台锅炉额定蒸发量为l～75t/h、额定出口蒸汽压力为0.10～3.82MPa(表压)、额定出口蒸汽温度小于等于450℃；2热水锅炉锅炉房，其单台锅炉额定热功率为0.7～70MW、额定出口水压为0.10～2.50MPa(表压)、额定出口水温小于等于180℃；3符合本条第1、2款参数的室外蒸汽管道、凝结水管道和闭式循环热水系统。1.0.3本规范不适用于余热锅炉、垃圾焚烧锅炉和其他特殊类型-锅炉的锅炉房和城市热力网设计。1.0.4锅炉房设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。2术语2.0.1锅炉房boilerplan锅炉以及保证锅炉正常运行的辅助设备和设施的综合体。2.0.2工业锅炉房industrialboilerplant指企业所附属的自备锅炉房。它的任务是满足本企业供热(蒸汽、热水)需要。2.0.3民用锅炉房livinghoilerplant指用于供应人们生活用热(汽)的锅炉房。2.0.4区域锅炉房regionalboilerplant指为某个区域服务的锅炉房。在这个区域内，可以有数个企业、数个民用建筑和公共建筑等建筑设施。2.0.5独立锅炉房independentboilerplan四周与其他建筑没有任何结构联系的锅炉房。2.0.6非独立锅炉房dependentboilerplant与其他建筑物毗邻或没在其他建筑物内的锅炉房。2.0.7地下锅炉房undergroundboilerplan设置在地面以下的锅炉房。2.0.8半地下锅炉房semi—undergroundboilerplant设置在地面以下的高度超过锅炉间净高1/3，且不超过锅炉间高度的锅炉房。2.0.9地下室锅炉房basementboilerplant设置在其他建筑物内，锅炉问地面低于室外地面的高度超过锅炉间净高1/2的锅炉房。2.0.10半地下室锅炉房semi-basementboilerplant设置在其他建筑物内，锅炉间地面低于室外地面的高度超过锅炉间净高1/3，且不超过1/2的锅炉房。2.0.11室外热力(含蒸汽、凝结水及热水，下同)管道outdoorthermalpiping系指企业(含机关、团体、学校等，下同)所属锅炉房，在企业范围内的室外热力管道，以及区域锅炉房其界线范围内的室外热力管道。2.0.12大气式燃烧器atmosfhericburner空气由高速喷射的燃气吸人的燃烧器。2.0.13管道piping由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。2.0.14管道系统按流体与设计条件划分的多根管道连接成的一组管道。2.0.15管道支座pipesupport直接支承管道并承受管道作用力的管路附件。2.0.16固定支座fixingsupport不允许管道和支承结构有相对位移的管道支座。2.0.17活动支座允许管道和支承结构有相对位移的管道支座。2.0.18滑动支座slidingsupport管托在支承结构上作相对滑动的管道活动支座。2.0.19滚动支座roIIersupport管托在支承结构上作相对滚动的管道活动支座。2.0.20管道支吊架pipelinetrestleandhanginghook将管道或支座所承受的作用力传到建筑结构或地面的管道构件。2.0.2l高支架hightrestle地上敷设管道保温结构底净高大于等于4m以上的管道支架。2.0.22中支架wedium—heighttrestl。地上敷设管道保温结构底净高大于等于2m、小于4m的管道支架。2.0.23低支架，lowtrestle地上敷设管道保温结构底净高大于等于0.3m、小于2m的管道支架。2.0.24固定支架fixingtrest’le不允许管道与其有相对位移的管道支架。2.0.25活动支架movabletrestle允许管道与其有相对位移的管道支架。2.0.26滑动支架slidingtrestle允许管道与其有相对滑动的管道支架。2.0.27悬臂支架cantileveltrestle采用悬臂式结构支承管道的支架。2.0.28导向支架guidingtrestle允许管道轴向位移的活动支架。2.0.29滚动支架rollertrestle管托在支承结构上作滚动的管道活动支架。2.0.30桁架式支架trussedtrestle支架之间用沿管轴纵向桁架联成整体的管道支架。2.0.3l常年不间断供汽(热)year—roundsteam(1aeat)supply指锅炉房向热用户的供汽(热)全年不能中断，当中断供汽(热)时将导致其人员的生命危险或重大的...
