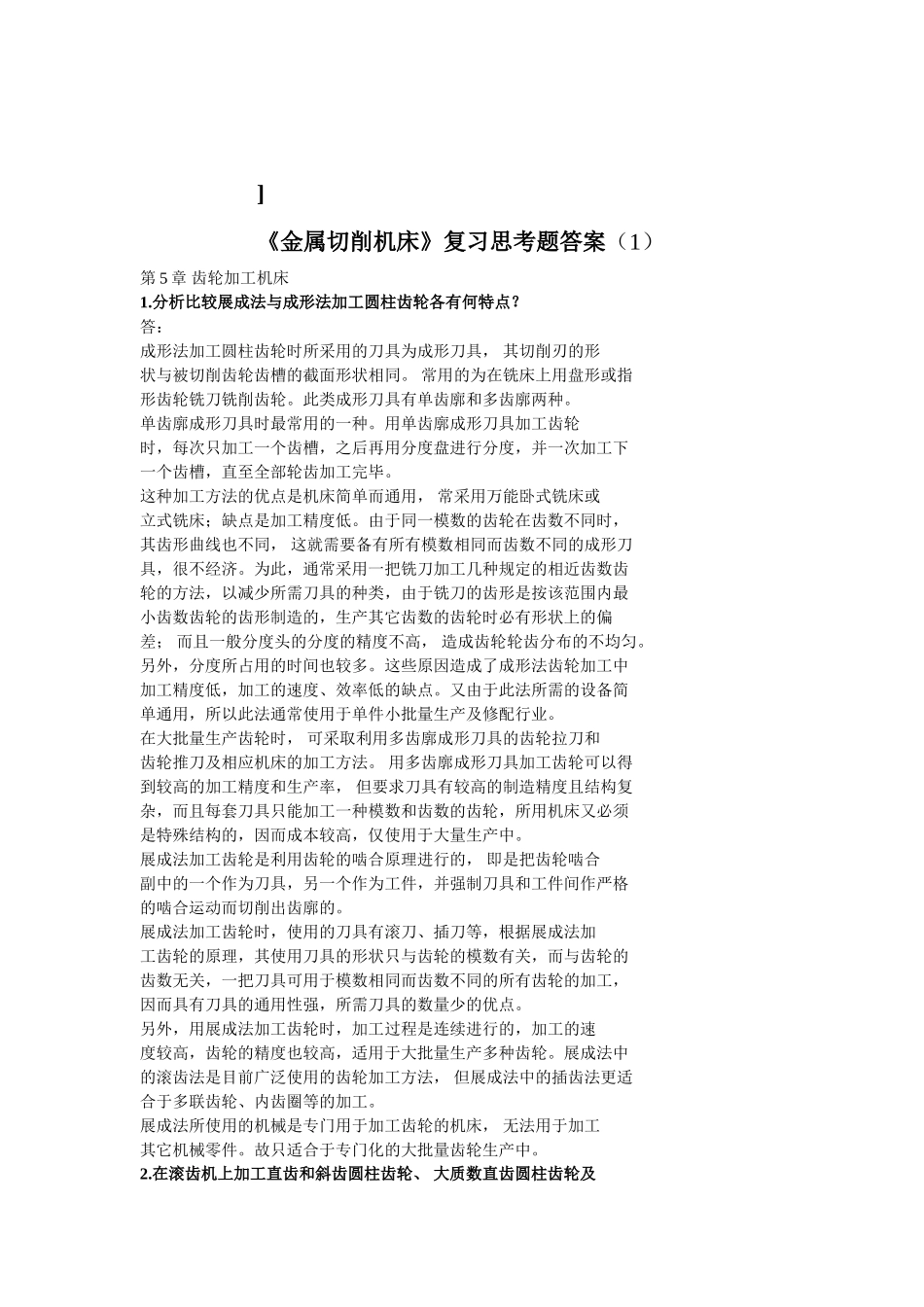

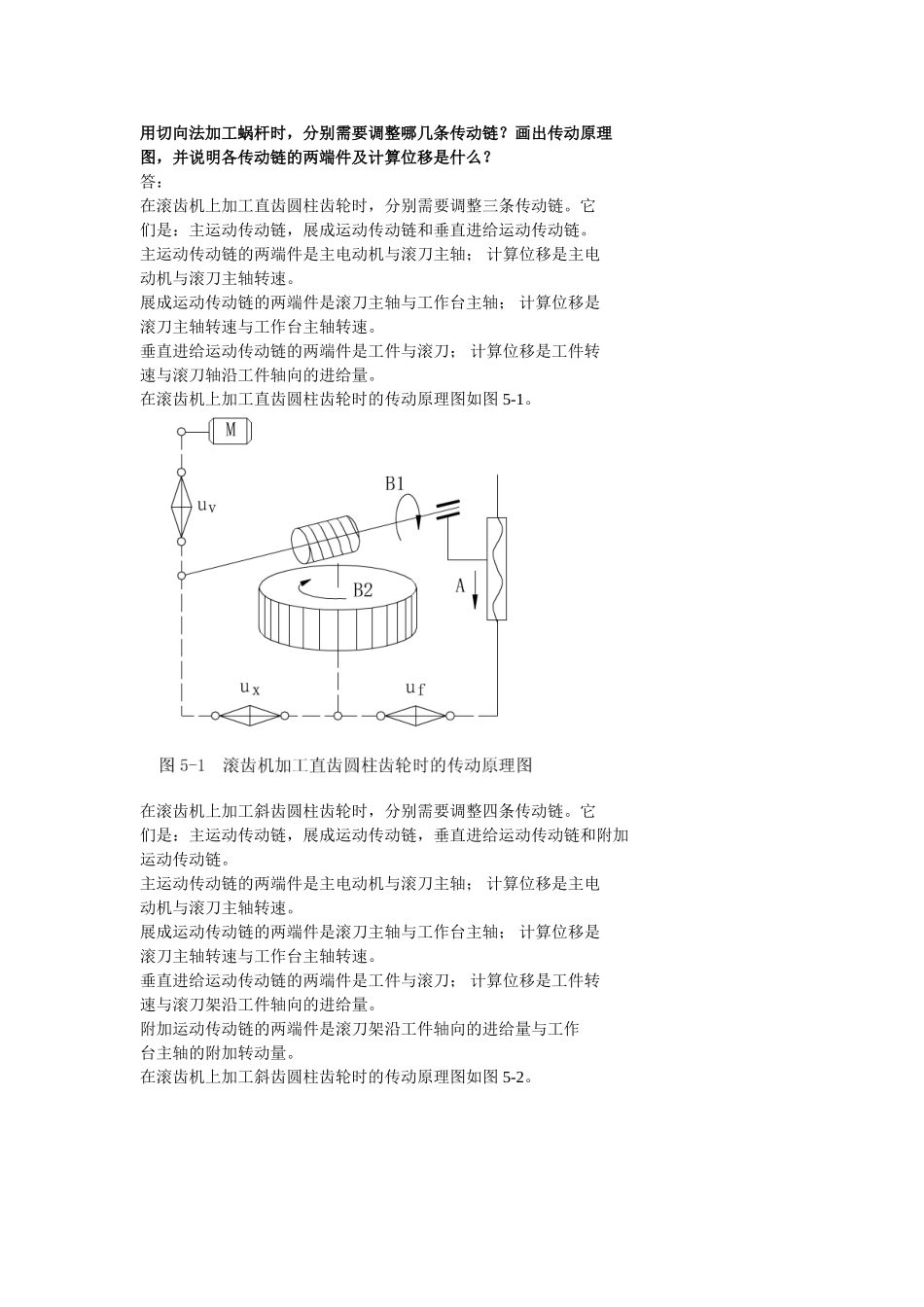

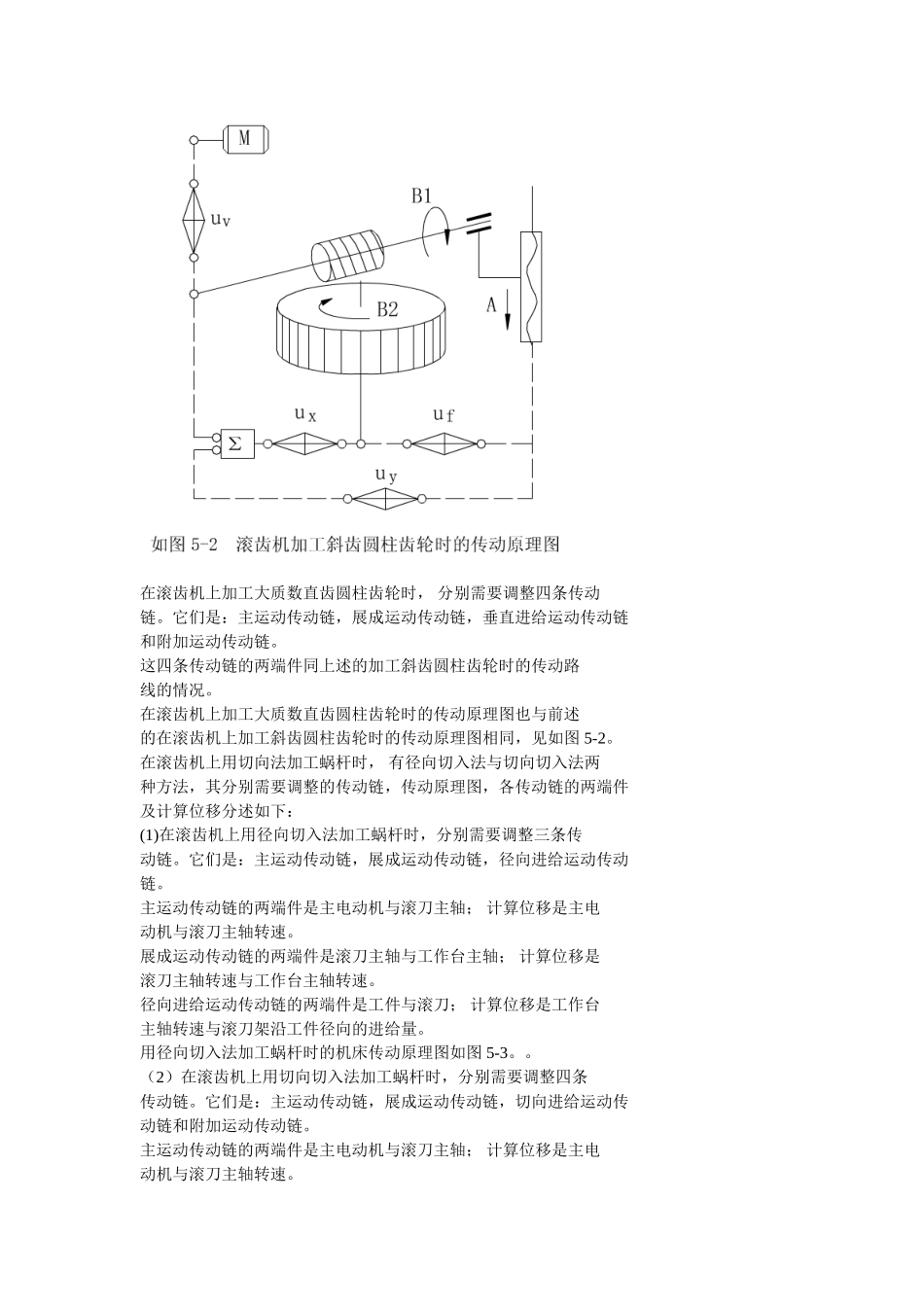

]《金属切削机床》复习思考题答案（1）第5章齿轮加工机床1.分析比较展成法与成形法加工圆柱齿轮各有何特点？答：成形法加工圆柱齿轮时所采用的刀具为成形刀具，其切削刃的形状与被切削齿轮齿槽的截面形状相同。常用的为在铣床上用盘形或指形齿轮铣刀铣削齿轮。此类成形刀具有单齿廓和多齿廓两种。单齿廓成形刀具时最常用的一种。用单齿廓成形刀具加工齿轮时，每次只加工一个齿槽，之后再用分度盘进行分度，并一次加工下一个齿槽，直至全部轮齿加工完毕。这种加工方法的优点是机床简单而通用，常采用万能卧式铣床或立式铣床；缺点是加工精度低。由于同一模数的齿轮在齿数不同时，其齿形曲线也不同，这就需要备有所有模数相同而齿数不同的成形刀具，很不经济。为此，通常采用一把铣刀加工几种规定的相近齿数齿轮的方法，以减少所需刀具的种类，由于铣刀的齿形是按该范围内最小齿数齿轮的齿形制造的，生产其它齿数的齿轮时必有形状上的偏差；而且一般分度头的分度的精度不高，造成齿轮轮齿分布的不均匀。另外，分度所占用的时间也较多。这些原因造成了成形法齿轮加工中加工精度低，加工的速度、效率低的缺点。又由于此法所需的设备简单通用，所以此法通常使用于单件小批量生产及修配行业。在大批量生产齿轮时，可采取利用多齿廓成形刀具的齿轮拉刀和齿轮推刀及相应机床的加工方法。用多齿廓成形刀具加工齿轮可以得到较高的加工精度和生产率，但要求刀具有较高的制造精度且结构复杂，而且每套刀具只能加工一种模数和齿数的齿轮，所用机床又必须是特殊结构的，因而成本较高，仅使用于大量生产中。展成法加工齿轮是利用齿轮的啮合原理进行的，即是把齿轮啮合副中的一个作为刀具，另一个作为工件，并强制刀具和工件间作严格的啮合运动而切削出齿廓的。展成法加工齿轮时，使用的刀具有滚刀、插刀等，根据展成法加工齿轮的原理，其使用刀具的形状只与齿轮的模数有关，而与齿轮的齿数无关，一把刀具可用于模数相同而齿数不同的所有齿轮的加工，因而具有刀具的通用性强，所需刀具的数量少的优点。另外，用展成法加工齿轮时，加工过程是连续进行的，加工的速度较高，齿轮的精度也较高，适用于大批量生产多种齿轮。展成法中的滚齿法是目前广泛使用的齿轮加工方法，但展成法中的插齿法更适合于多联齿轮、内齿圈等的加工。展成法所使用的机械是专门用于加工齿轮的机床，无法用于加工其它机械零件。故只适合于专门化的大批量齿轮生产中。2.在滚齿机上加工直齿和斜齿圆柱齿轮、大质数直齿圆柱齿轮及用切向法加工蜗杆时，分别需要调整哪几条传动链？画出传动原理图，并说明各传动链的两端件及计算位移是什么？答：在滚齿机上加工直齿圆柱齿轮时，分别需要调整三条传动链。它们是：主运动传动链，展成运动传动链和垂直进给运动传动链。主运动传动链的两端件是主电动机与滚刀主轴；计算位移是主电动机与滚刀主轴转速。展成运动传动链的两端件是滚刀主轴与工作台主轴；计算位移是滚刀主轴转速与工作台主轴转速。垂直进给运动传动链的两端件是工件与滚刀；计算位移是工件转速与滚刀轴沿工件轴向的进给量。在滚齿机上加工直齿圆柱齿轮时的传动原理图如图5-1。在滚齿机上加工斜齿圆柱齿轮时，分别需要调整四条传动链。它们是：主运动传动链，展成运动传动链，垂直进给运动传动链和附加运动传动链。主运动传动链的两端件是主电动机与滚刀主轴；计算位移是主电动机与滚刀主轴转速。展成运动传动链的两端件是滚刀主轴与工作台主轴；计算位移是滚刀主轴转速与工作台主轴转速。垂直进给运动传动链的两端件是工件与滚刀；计算位移是工件转速与滚刀架沿工件轴向的进给量。附加运动传动链的两端件是滚刀架沿工件轴向的进给量与工作台主轴的附加转动量。在滚齿机上加工斜齿圆柱齿轮时的传动原理图如图5-2。在滚齿机上加工大质数直齿圆柱齿轮时，分别需要调整四条传动链。它们是：主运动传动链，展成运动传动链，垂直进给运动传动链和附加运动传动链。这四条传动链的两端件同上述的加工斜齿圆柱齿轮时的传动路线的情况。在滚齿机上加工大质数直齿圆柱齿轮时的传动原理图也与前述的在滚齿机上加工斜齿圆柱齿轮时的传动...
