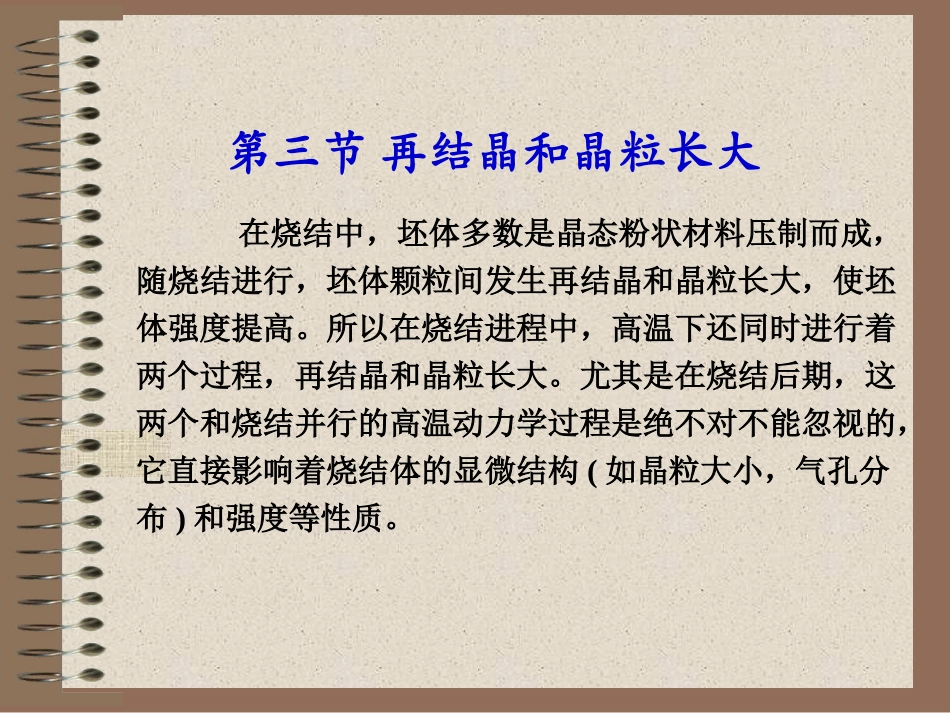

第三节再结晶和晶粒长大在烧结中，坯体多数是晶态粉状材料压制而成，随烧结进行，坯体颗粒间发生再结晶和晶粒长大，使坯体强度提高。所以在烧结进程中，高温下还同时进行着两个过程，再结晶和晶粒长大。尤其是在烧结后期，这两个和烧结并行的高温动力学过程是绝不对不能忽视的，它直接影响着烧结体的显微结构(如晶粒大小，气孔分布)和强度等性质。一、初次再结晶初次再结晶常发生在金属中，无机非金属材料特别是—些软性材料NaCl、CaF2等，由于较易发生塑性变形，所以也会发生初次再结晶过程。另外，由于无机非金属材料烧结前都要破碎研磨成粉料，这时颗粒内常有残余应变，烧结时也会出现初次再结晶现象。初次再结晶是指从塑性变形的、具有应变的基质中，生长出新的无应变晶粒的成核和长大过程。概念图19在400℃受400g/mm2应力作用的NaCl晶体，置于470℃再结晶的情况时间(分)晶粒直径(mm)一般储存在变形基质中的能量约为0.5～1Cal／g的数量级，虽然数值较熔融热小得多(熔融热是此值的1000倍甚至更多倍)，但却足够提供晶界移动和晶粒长大所需的能量。推动力初次再结晶过程的推动力是基质塑性变形所增加的能量。初次再结晶也包括两个步骤：成核和长大。晶粒长大通常需要一个诱导期，它相当于不稳定的核胚长大成稳定晶核所需要的时间。)exp(0RTGNdtdNN)exp(0RTEuuu)(0ttud最终晶粒大小取决于成核和晶粒长大的相对速率。由于这两者都与温度相关，故总的结晶速率随温度而迅速变化。提高再结晶温度，最终的晶粒尺寸增加，这是由于晶粒长大速率比成核速率增加的更快。图20烧结温度对AlN晶粒尺寸的影响二、晶粒长大这一过程并不依赖于初次再结晶过程；晶粒长大不是小晶粒的相互粘接，而是晶界移动的结果。其含义的核心是晶粒平均尺寸增加。概念在烧结中、后期，细小晶粒逐渐长大，而一些晶粒的长大过程也是另一部分晶粒的缩小或消失过程，其结果是平均晶粒尺寸增加小晶粒生长为大晶粒．使界面面积减小，界面自由能降低，晶粒尺寸由1μm变化到lcm，相应的能量变化为0.1-5Cal/g。推动力晶粒长大的推动力是晶界过剩的自由能，即晶界两侧物质的自由焓之差是使界面向曲率中心移动的驱动力。图21晶界结构及原子位能图△G△G＊(a)(b)位置自由焓两个晶粒晶粒长大动力学)11(21rrPTSPVG温度不变时)11(21rrVPVG]exp[RTGNhRTnfsBA]exp[RTGGNhRTnfsAB晶界移动速度u)exp(1)[exp()(RTGRTGNhRTnfffusABBARTGRTGRTG）（exp1)11)(exp(21rrRTGNhVnus晶粒长大速率随温度升高呈指数规律增加且晶界移动速率与晶界曲率有关。温度愈高，曲率半径愈小，晶界向曲率中心移动的速率亦愈快。图22Ba0.8Sr0.2TiO3陶瓷的SEM照片图23烧结后期晶粒长大示意图534106对任意一个晶粒，每条边的曲率半径与晶粒直径D成比例，所以由晶界过剩自由焓引起的晶界移动速度和相应的晶粒长大速度与晶粒尺寸成反比DkdrdDuktDD202烧结后期D>>D0ktD2最终晶粒平均尺寸与第二相物质阻碍作用间的平衡关系实验结果斜率较理论预测结果小VdVfDc34晶粒正常长大时，如果晶界受到第二相杂质的阻碍，其移动可能出现三种情况：1．晶界能量较小，晶界移动被杂质或气孔所阻挡，晶粒正常长大停止。2．晶界具有一定的能量，晶界带动杂质或气孔继续移动，这时气孔利用晶界的快速通道排除，坯体不断致密。3．晶界能量大，晶界越过杂质或气孔，把气孔包裹在晶粒内部。由于气孔脱离晶昂界，再不能利用晶界这样的快速通道而排除，使烧结停止，致密度不再增加。这时将出现二次再结晶现象。三、二次再结晶二次再结晶是坯体中少数大晶粒尺寸的异常增加，其结果是个别晶粒的尺寸增加，这是区别于正常的晶粒长大的。概念简言之，当坯体中有少数大晶粒存在时，这些大晶粒往往成为二次再结晶的晶核，晶粒尺寸以这些大晶粒为核心异常生长。推动力推动力仍然是晶界过剩界面能。二次再结晶发生后，气孔进人晶粒内部，成为孤立闭气孔，不易排除，使烧结速率降低甚至停止。因为小气孔中气体的压力大，它可能迁移扩散到低...
