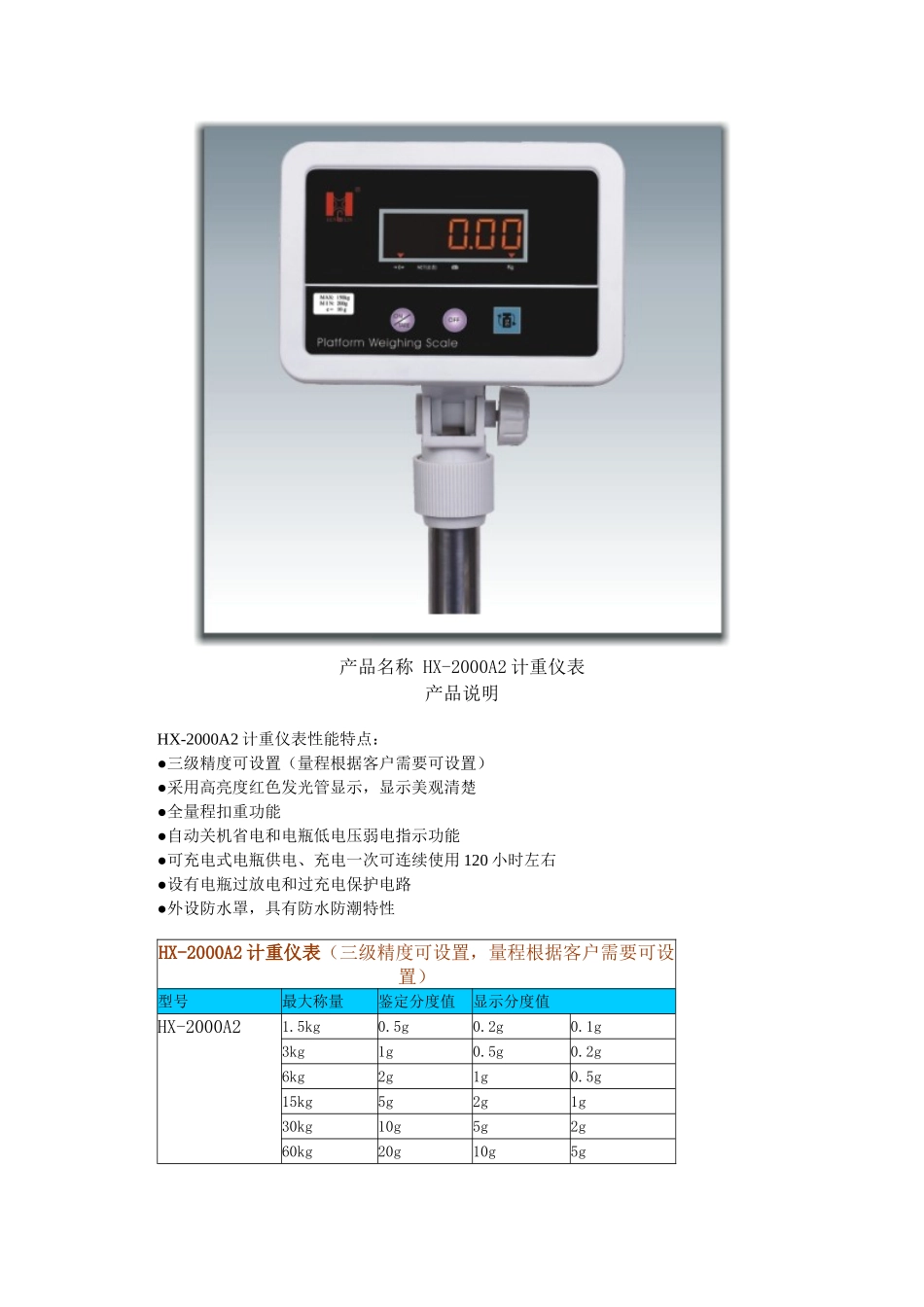

产品名称HX-2000A2计重仪表产品说明HX-2000A2计重仪表性能特点：●三级精度可设置（量程根据客户需要可设置）●采用高亮度红色发光管显示，显示美观清楚●全量程扣重功能●自动关机省电和电瓶低电压弱电指示功能●可充电式电瓶供电、充电一次可连续使用120小时左右●设有电瓶过放电和过充电保护电路●外设防水罩，具有防水防潮特性HX-2000A2计重仪表（三级精度可设置，量程根据客户需要可设置）型号最大称量鉴定分度值显示分度值HX-2000A21.5kg0.5g0.2g0.1g3kg1g0.5g0.2g6kg2g1g0.5g15kg5g2g1g30kg10g5g2g60kg20g10g5g150kg50g20g10g300kg100g50g20g600kg200g100g50g1500kg500g200g100g3000kg1000g500g200g6000kg2000g1000g500g使用范围温度：0℃~40℃不结霜状态下，湿度：R.H.≤95%使用电源6V/4AH充电电池或外接DC9V/500mA电源产品名称HX-2000A1计重仪表产品说明HX-2000A1计重仪表性能特点：●四级精度可设置（量程根据客户需要可设置）●粗体液晶带背光显示，显示美观清楚●全量程扣重功能●自动关机省电和电瓶低电压弱电指示功能●可充电式电瓶供电、充电一次可连续使用120小时左右●设有电瓶过放电和过充电保护电路●外设防水罩，具有防水防潮特性HX-2000A1计重仪表（四级精度可设置，量程根据客户需要可设置）型号最大称量鉴定分度值显示分度值HX-2000A11.5kg0.5g0.2g0.1g0.05g3kg1g0.5g0.2g0.1g6kg2g1g0.5g0.2g15kg5g2g1g0.5g30kg10g5g2g1g60kg20g10g5g2g150kg50g20g10g5g300kg100g50g20g10g600kg200g100g50g20g1500kg500g200g100g50g3000kg1000g500g200g100g6000kg2000g1000g500g200g使用范围温度：0℃~40℃不结霜状态下，湿度：R.H.≤95%使用电源6V/4AH充电电池或外接DC9V/500mA电源20W开关直流稳压电源电路图电路中使用两片集成电路：TOP224P型三端单片开关电源(IC1)，PC817A型线性光耦合器(IC2)。交流电源经过UR和Cl整流滤波后产生直流高压Ui，给高频变压器T的一次绕组供电。VDz1和VD1能将漏感产生的尖峰电压钳位到安全值，并能衰减振铃电压。VDz1采用反向击穿电压为200V的P6KE200型瞬态电压抑制器，VDl选用1A／600V的UF4005型超快恢复二极管。二次绕组电压通过V砬、C2、Ll和C3整流滤波，获得12V输出电压Uo。Uo值是由VDz2稳定电压Uz2、光耦中LED的正向压降UF、R1上的压降这三者之和来设定的。改变高频变压器的匝数比和VDz2的稳压值，还可获得其他输出电压值。R2和VDz2五还为12V输出提供一个假负载，用以提高轻载时的负载调整率。反馈绕组电压经VD3和C4整流滤波后，供给TOP224P所需偏压。由R2和VDz2来调节控制端电流，通过改变输出占空比达到稳压目的。共模扼流圈L2能减小由一次绕组接D端的高压开关波形所产生的共模泄漏电流。C7为保护电容，用于滤掉由一次、二次绕组耦合电容引起的干扰。C6可减小由一次绕组电流的基波与谐波所产生的差模泄漏电流。C5不仅能滤除加在控制端上的尖峰电流，而且决定自启动频率，它还与R1、R3一起对控制回路进行补偿。如下图所示20W开关直流稳压电源电路图．本电源主要技术指标如下：交流输人电压范围：u=85～265V；输入电网频率：fLl=47～440Hz；输出电压(Io=1.67A)：Uo=12V；最大输出电流：IOM=1.67A；连续输出功率：Po=20W(TA=25℃，或15W(TA=50℃)；电压调整率：η=78％；输出纹波电压的最大值：±60mV；工作温度范围：TA=0～50℃。因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：一个长方框表示线圈；一组触点符号表示触点组合。当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法，如图9（a）。当触点较多而且每对触点所控制的电路又各不相同时，为了方便，常常采用分散表示法。就是把线圈画在控制电路中，把触点按各自的工作对象分别画在各个受控电路里。这种画法对简化和分析电路有利。但这种画法必须在每对触点旁注上继电器的编号和该触点的编号，并且规定所有的触点都应该按继电器不通电的原始状态画出。图9（b）是一个触摸开关。当人手触摸到金属片A时，555时基电路输出（3端）高电位，使继电器KR1通电，触点闭合使灯点亮使电铃发声。555时基电路是控制...
