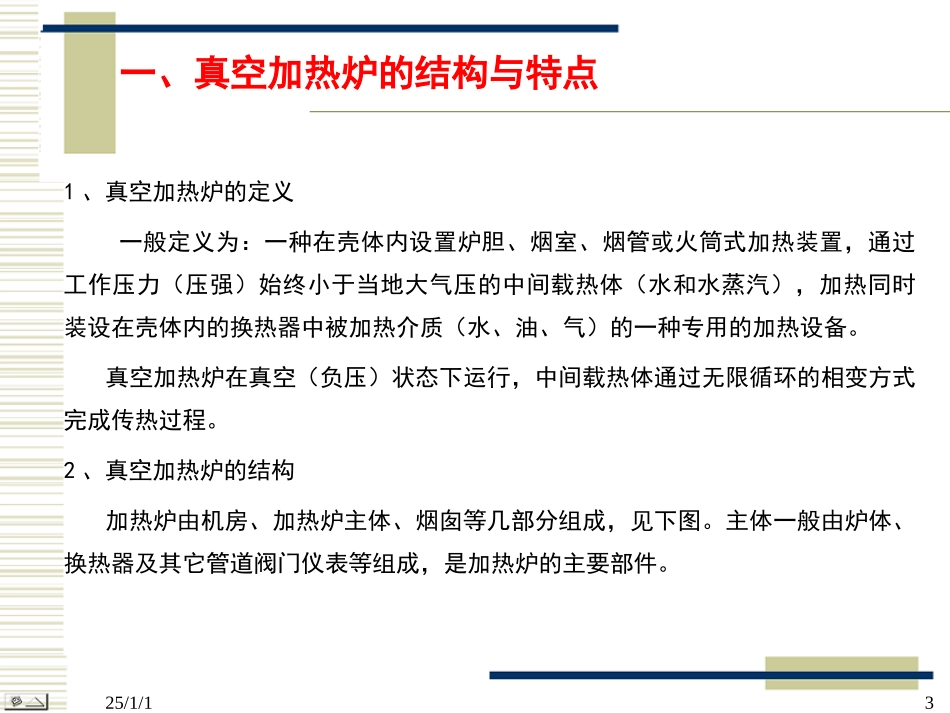

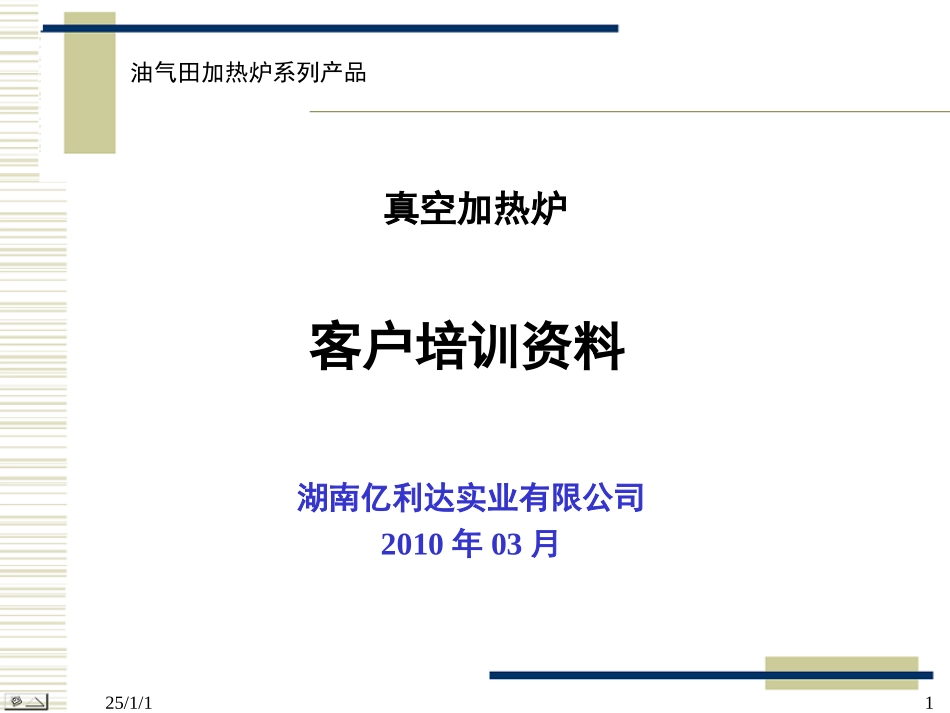

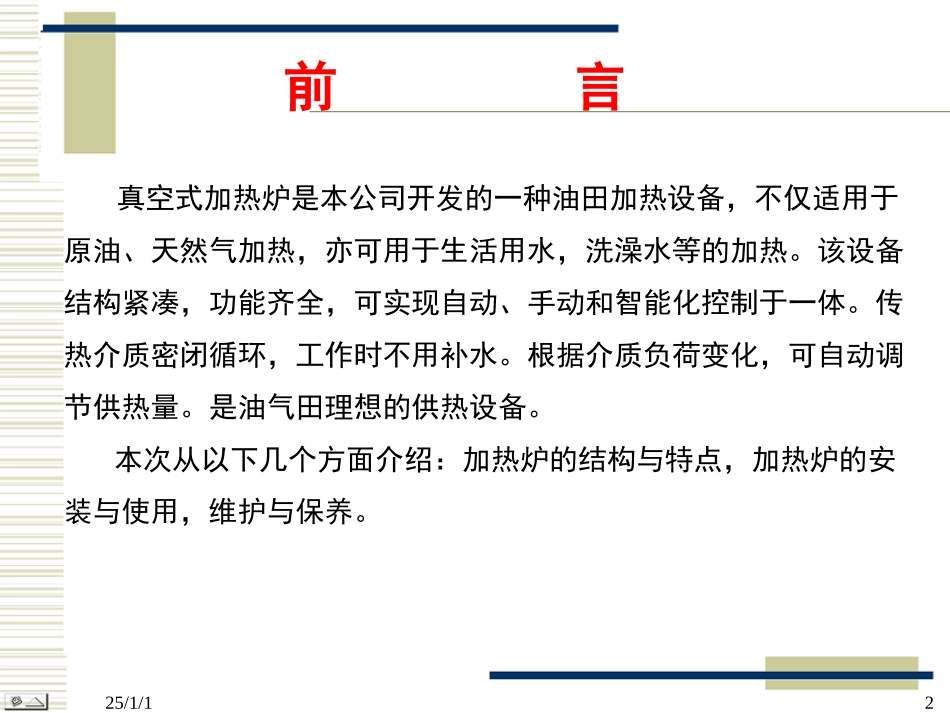

25/1/11真空加热炉客户培训资料湖南亿利达实业有限公司2010年03月油气田加热炉系列产品25/1/12前言真空式加热炉是本公司开发的一种油田加热设备，不仅适用于原油、天然气加热，亦可用于生活用水，洗澡水等的加热。该设备结构紧凑，功能齐全，可实现自动、手动和智能化控制于一体。传热介质密闭循环，工作时不用补水。根据介质负荷变化，可自动调节供热量。是油气田理想的供热设备。本次从以下几个方面介绍：加热炉的结构与特点，加热炉的安装与使用，维护与保养。25/1/13一、真空加热炉的结构与特点1、真空加热炉的定义一般定义为：一种在壳体内设置炉胆、烟室、烟管或火筒式加热装置，通过工作压力（压强）始终小于当地大气压的中间载热体（水和水蒸汽），加热同时装设在壳体内的换热器中被加热介质（水、油、气）的一种专用的加热设备。真空加热炉在真空（负压）状态下运行，中间载热体通过无限循环的相变方式完成传热过程。2、真空加热炉的结构加热炉由机房、加热炉主体、烟囱等几部分组成，见下图。主体一般由炉体、换热器及其它管道阀门仪表等组成，是加热炉的主要部件。25/1/1425/1/153、真空加热炉特点•4、控制系统•控制系统选用亿利达公司自主研发的AI-2型智能控制系统。•控制器：采用西门子PLC可编程控制器。具有高可靠性的特点，程序中采用了数字滤波，数字PID调节，模糊逻辑控制算法等新技术，从而使整个系统具备运行稳定，高效节能的特点。•人机界面：采用触摸屏。系统的人机界面更友好，控制参数输入简便智能化，使用方便，操作简单，稳定可靠。•低压电气：采用施耐德，欧姆龙等品牌的低压电气元件。使系统稳定可靠，使用寿命长，是当前自控领域中的最佳配置。25/1/16•控制原理及优点：•加热炉控制采用壳程蒸汽温度控制燃烧机启停和负荷调节。加热炉具有蒸汽压力超高报警停炉，水位超低报警停炉等报警连锁功能。•控制系统有双盘管的温度上限报警。•控制系统具有RS485接口，提供MODBUS-RTV协议。能与用户监控中心进行数据交换。25/1/17二、加热炉的安装与使用•1加热炉安装应符合以下规定：•1.1安装单位应具有技术监督部门颁发的锅炉和压力容器安装许可证。•1.2基础结构应根据本设备承重要求及当地土质合理设计，基础安装尺寸应符合相应型号加热炉地基基础要求。•1.3主体就位后应保证炉体整体水平度。活动鞍座（S型，腰圆形孔）共固定螺母应有两下，下一个螺母拧紧后应倒退一扣，以保证鞍座能自由滑动。•1.4管路仪表阀门系统安装后，应分别对所有仪表、阀门等进行单机检验或试验。25/1/18一、加热炉的安装及水压试验1.5设备外接管道安装要求：①补水管路上必须安装止回阀、截止阀及水过滤器，补水水质应符合GB1576-2001《工业锅炉水质》的要求。②排污管道安装时应尽量减少弯头数量，以利于排污畅通。排污管道应接到安全地点或排污膨胀池内。排污管路应有可靠的固定措施，以免排污管震动。③应严格按有关标准接地，以防雷击。1.6设备外接电路安装要求：1.6.1应确保设备专用电源容量充分，且应使用规定的电源线路；•1.6.2电气开关采用自动保护功能的空气开关，且在安全允许的条件下，尽量将开关靠近设备，以便异常时及时拉断电源；•。25/1/19•1.6.3电气线路宜采用金属管或电缆桥架布线，不宜沿加热炉热风道、烟道和其它载热体表面敷设。需沿载热体表面敷设时，应采取有效隔热措施。•1.7设备外接烟道的安装要求•1.7.1烟囱的高度可根据GB13271-2001《锅炉大气污染物排放标准》确定；•1.7.2按照消防规范，烟囱按400℃选择保温材料和设计周围防火隔离区；烟道周围0.5m以内不允许有可燃物；•1.7.3烟道不允许从油库房及有易燃气体的房屋中穿过；排气口周围6m以内不允许堆放易燃品。•1.7.4烟囱及烟道各法兰连接处均应嵌石棉绳或石棉垫圈，保证连接处的密封。烟囱应有可靠的固定措施，烟囱重量不得由主机承受，并要保证烟囱受热轴向伸缩自如。25/1/110•1.8设备外接燃气管道安装要求•1.8.1燃气供气系统应严格按国家相关标准规范进行设计安装。燃气的质量要求、储配、净化和调压站设计等，均应符合现行国家标准GB50028-1993《城镇燃气设计规范》的有关规定...
