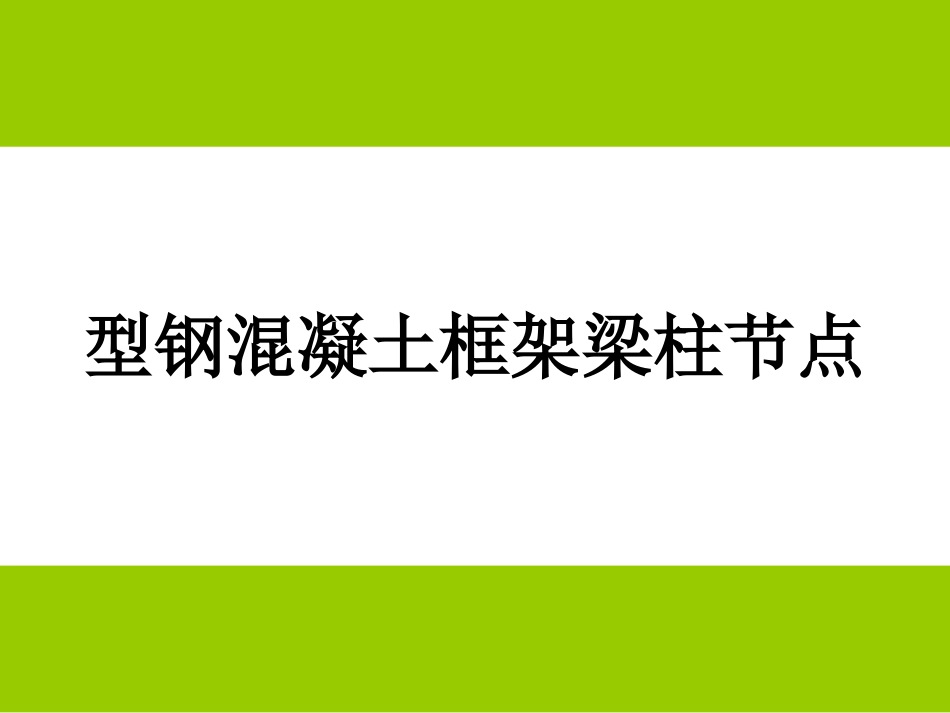

型钢混凝土节点12VIP免费

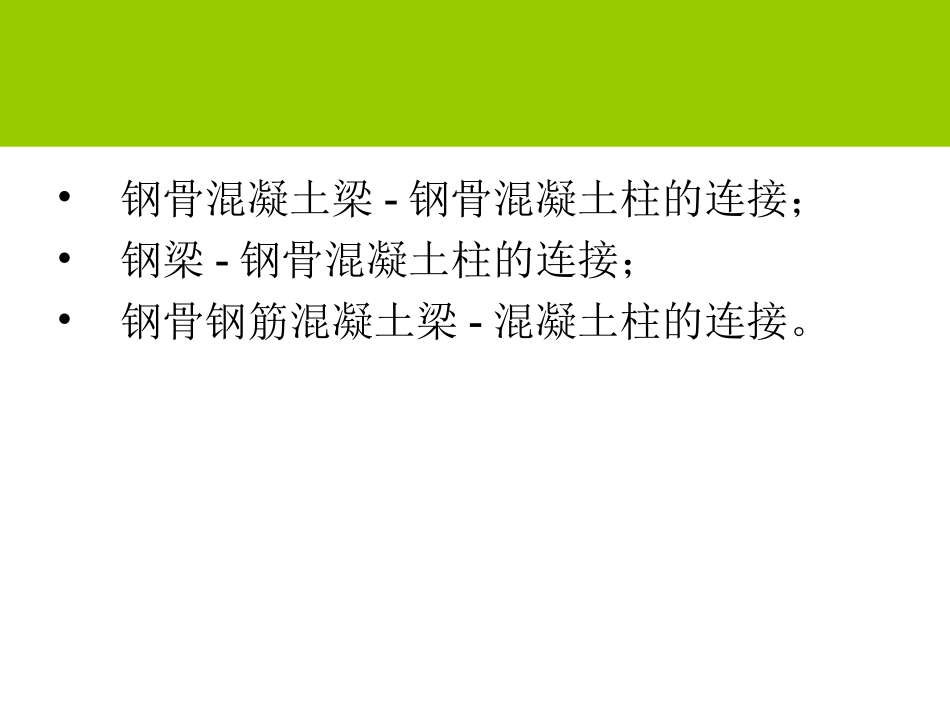

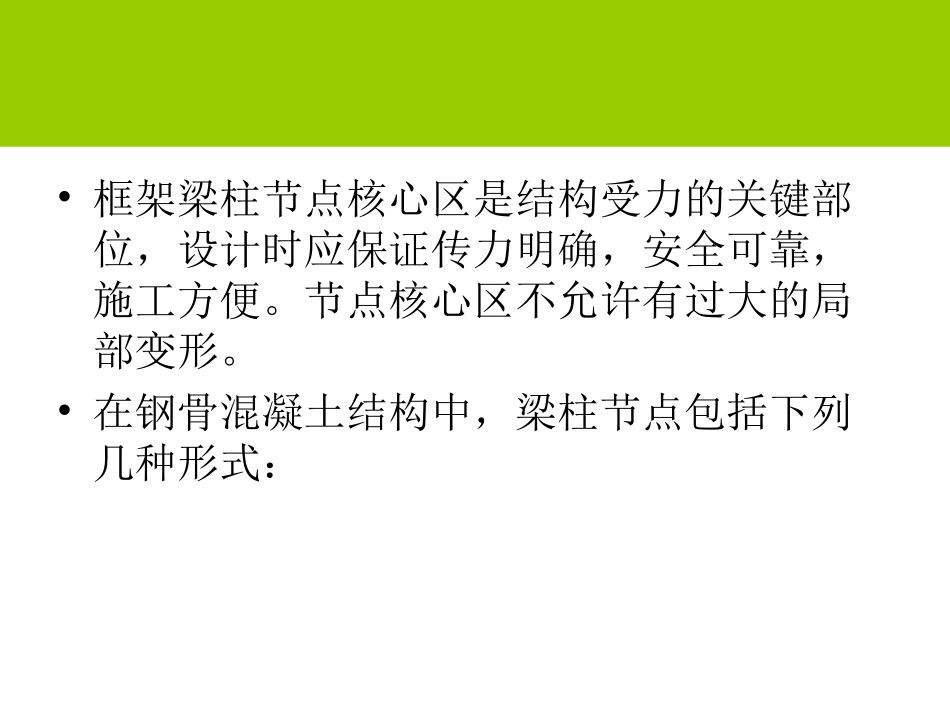

型钢混凝土框架梁柱节点•框架梁柱节点核心区是结构受力的关键部位，设计时应保证传力明确，安全可靠，施工方便。节点核心区不允许有过大的局部变形。•在钢骨混凝土结构中，梁柱节点包括下列几种形式：•钢骨混凝土梁-钢骨混凝土柱的连接；•钢梁-钢骨混凝土柱的连接；•钢骨钢筋混凝土梁-混凝土柱的连接。钢骨混凝土梁-钢骨混凝土柱的节点型钢混凝土框架梁柱节点电算型钢混凝土框架梁柱节点电算要点1.钢骨混凝土梁承受跨中弯矩较大时（梁上集中力作用在梁跨中附近）。计算（电算）采用分三段，左（无钢骨）——中（有工字型钢骨）——右（无钢骨），工字型钢骨仅考虑承受跨中弯矩，支座处仅腹板伸进柱内（爪子），起构造作用。支座处的弯矩和剪力全部由钢筋混凝土梁承受。2.当梁上集中荷载靠近支座时（转换柱在支座附近），钢骨混凝土可分为二种情况2.1）支座处：剪力大、弯矩小：•计算：型钢按左（无翼缘，有腹板）——中（有工字型钢骨）——右（无翼缘，有腹板）•构造：钢腹板参与抗剪，钢筋（箍）共同承担支座剪力，•腹板进入邻跨钢筋混凝土梁中>1/4梁的跨度。•梁端至钢骨截断处以外2倍梁高范围内钢筋混凝土梁箍筋加密。2.2）支座处：剪力大、弯矩大：•整梁采用同样的计算模式，工字形钢骨全部伸入柱内，柱中预埋钢骨。钢骨钢筋混凝土梁-混凝土柱的节点当型钢梁仅以承受弯矩时的构造当型钢梁承受弯矩和剪力的构造•节点区钢骨部分的连接构造应与钢结构的节点连接要求相一致。在柱钢骨内梁翼缘水平位置处应设置加劲肋，其构造应便于混凝土浇灌，并保证混凝土密实，柱中钢骨和主筋的布置应为梁中主筋贯穿留出通道•梁中主筋不应穿过柱钢骨翼缘，也不得与柱钢骨直接焊接。•钢骨腹板部分设置钢筋贯穿孔时，截面缺损率不应超过腹板面积20%。•现在的构造是梁中主筋不再穿柱钢骨腹板，而用套筒连接，套筒按梁内钢筋截面尺寸选用，焊在柱钢骨翼缘上。见图工程介绍•鹏利海景公寓——现名海景壹号每平方米11.006万元，超过汤臣一品的10.6万元/平方米，成为沪上第一高价楼盘。•共有5栋超高层住宅，分为一、二、三、四、五号楼，其中一、二号楼为37层，三、四号楼为31层，五号楼为36层。•本工程超高层住宅结构均采用钢筋混凝土框支剪力墙结构型式，一、二、五号楼属B级高度的高层建筑。•其中一、二、五号楼和三、四号楼高度分别为120米98.4米。一～五号楼底层为大堂及通道，二层以上为住宅，在6米至7米标高处设框支转换层。•结构转换形式为梁式转换。转换层框支柱为型钢混凝土柱，框支大梁为2.2米高型钢混凝土大梁。•转换层楼板最小板厚200mm，转换层梁底加钢筋混凝土板吊顶，其最小板厚为180mm，以加强框支转换层的整体刚度，在转换层以上二层为加强层，楼板厚不小于150mm。楼屋盖采用现浇梁板形式。底部剪力墙加强区至转换层以上二层。本工程五幢超高层住宅及二幢会所位于同一大底板上。详见总平面布置图。•地震相关参数:本工程抗震设防烈度为7度，地基无液化问题，场地类别为上海地区IV类。设计基本地震加速度为0.10g，设计地震分组为第一组，特征周期0.9s。•本工程各单体均属于丙类建筑，安全等级为二级，设计使用年限为50年，高层住宅抗震等级详见附表。•框支框架是特一级•底部加强部位剪力墙是一级•非底部加强部位剪力墙是一级超限情况说明•高度超限：在本工程中，B级高度钢筋混凝土高层建筑的最大适用高度为120m。•平面不规则：突出长度l/Bmax大于0.35。•竖向抗侧力构件不连续：一～五号楼部分抗震剪力墙的内力由水平转换大梁向下传递。结构超限处理措施：计算分析：根据超限情况说明，本大楼平面和竖向均存在不规则情况，因此在计算分析时采用了两个符合结构力学模型的计算程序：一个是高层建筑结构空间有限元分析与设计软件SATWE，它采用可以较好地反映其实际受力状态的壳元来模拟剪力墙和楼板，根据本楼特点，楼板采用局部开洞，分块无限刚带弹性联接板带的假定，地震力计算时考虑耦联扭转和偶然偏心的影响,采用高阶振型。•另一个是ETABS高层建筑结构分析与设计软件，它采用细分墙单元和多边形楼板单元，它们的面内刚度和面外刚度分别由平面应力膜和...
