别墅斜屋面做法节点施工详图

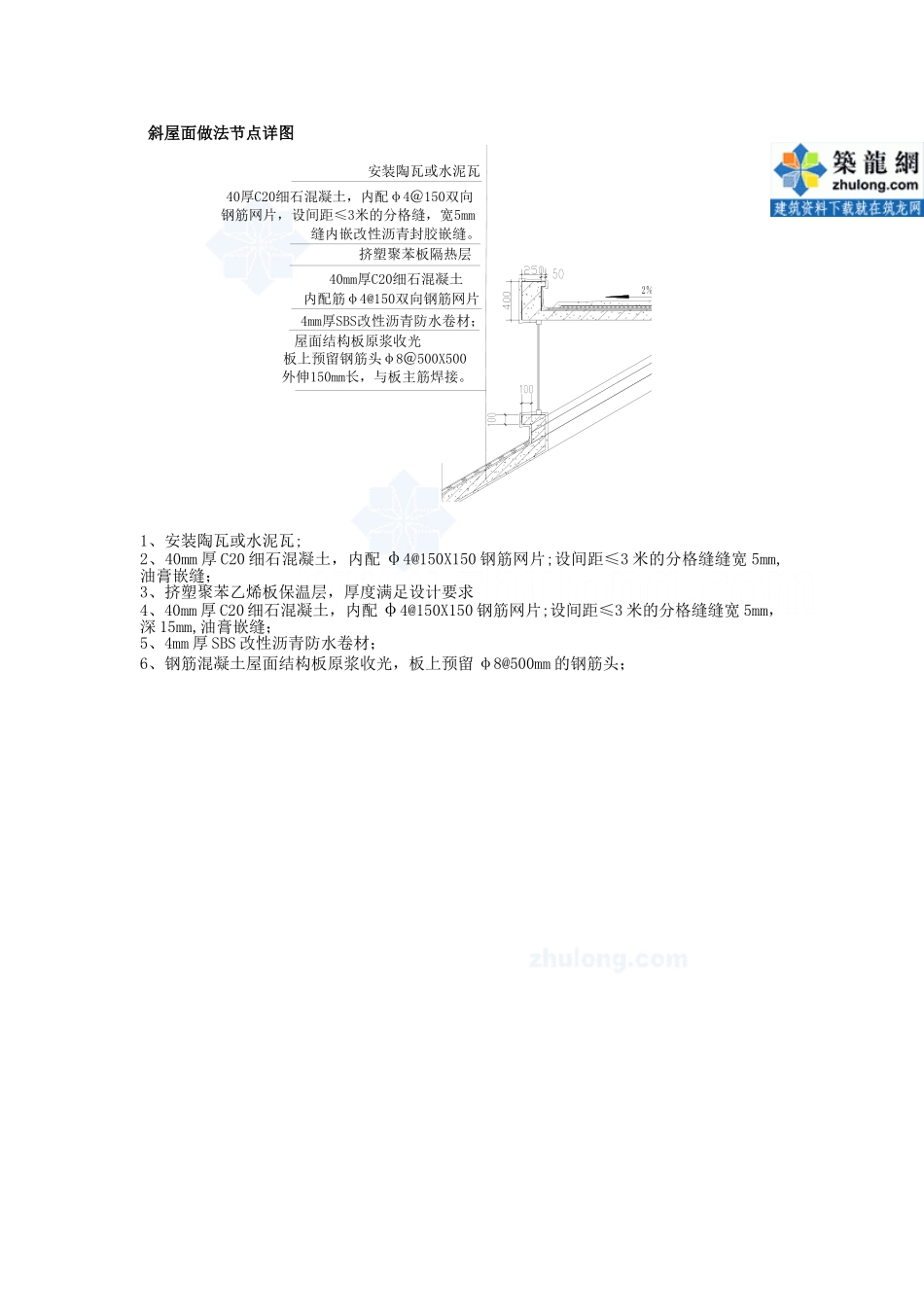

斜屋面做法节点详图1、安装陶瓦或水泥瓦;2、40mm 厚 C20 细石混凝土，内配 φ4@150X150 钢筋网片;设间距≤3 米的分格缝缝宽 5mm,油膏嵌缝；3、挤塑聚苯乙烯板保温层，厚度满足设计要求4、40mm 厚 C20 细石混凝土，内配 φ4@150X150 钢筋网片;设间距≤3 米的分格缝缝宽 5mm，深 15mm,油膏嵌缝；5、4mm 厚 SBS 改性沥青防水卷材；6、钢筋混凝土屋面结构板原浆收光，板上预留 φ8@500mm 的钢筋头；300耐候密封胶安装陶瓦或水泥瓦4mm厚SBS改性沥青防水卷材；挤塑聚苯板隔热层屋面结构板原浆收光 40厚C20细石混凝土，内配φ4＠150双向钢筋网片，设间距≤3米的分格缝，宽5mm缝内嵌改性沥青封胶嵌缝。板上预留钢筋头φ8＠500X500外伸150mm长，与板主筋焊接。40mm厚C20细石混凝土内配筋φ4@150双向钢筋网片
