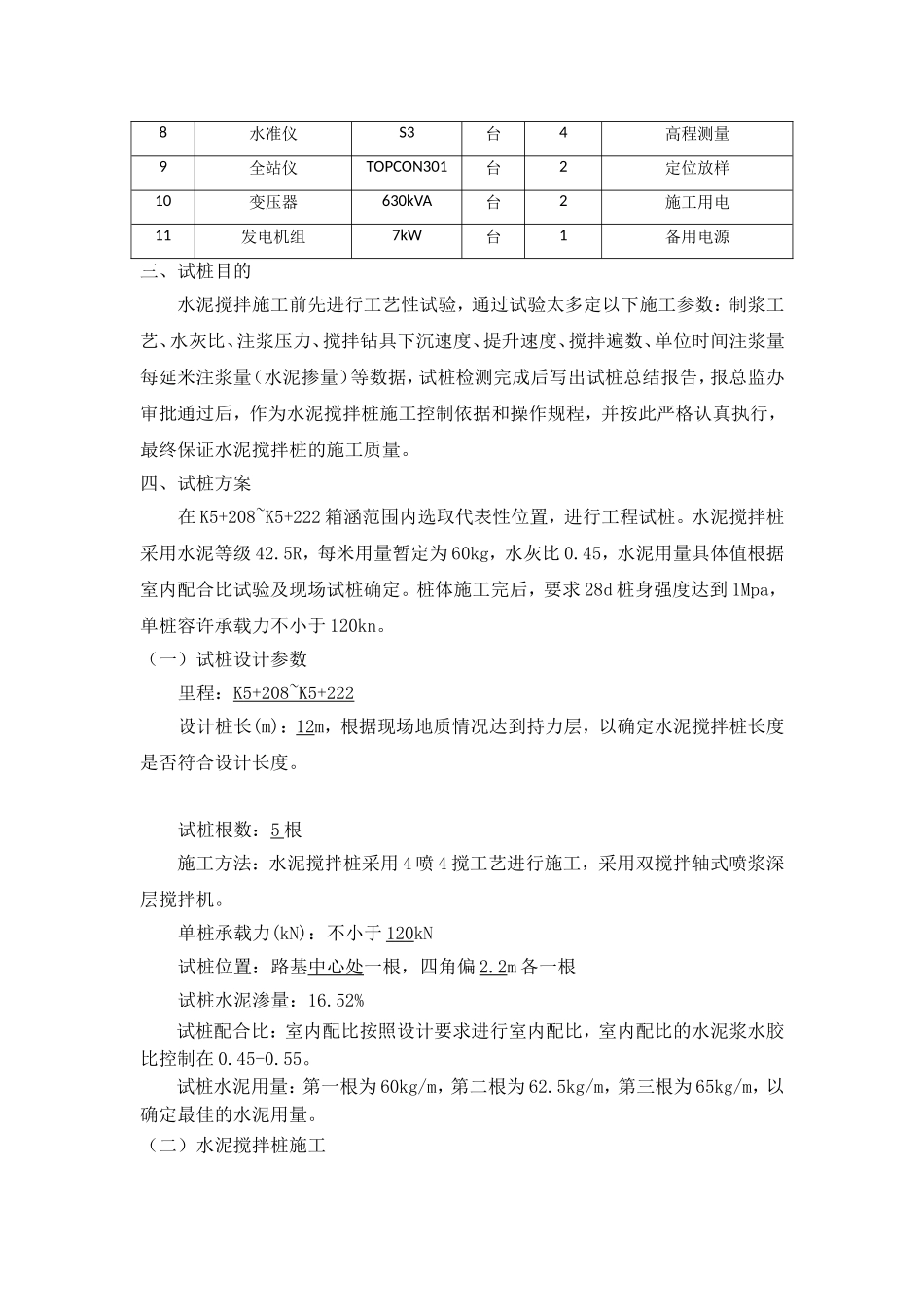

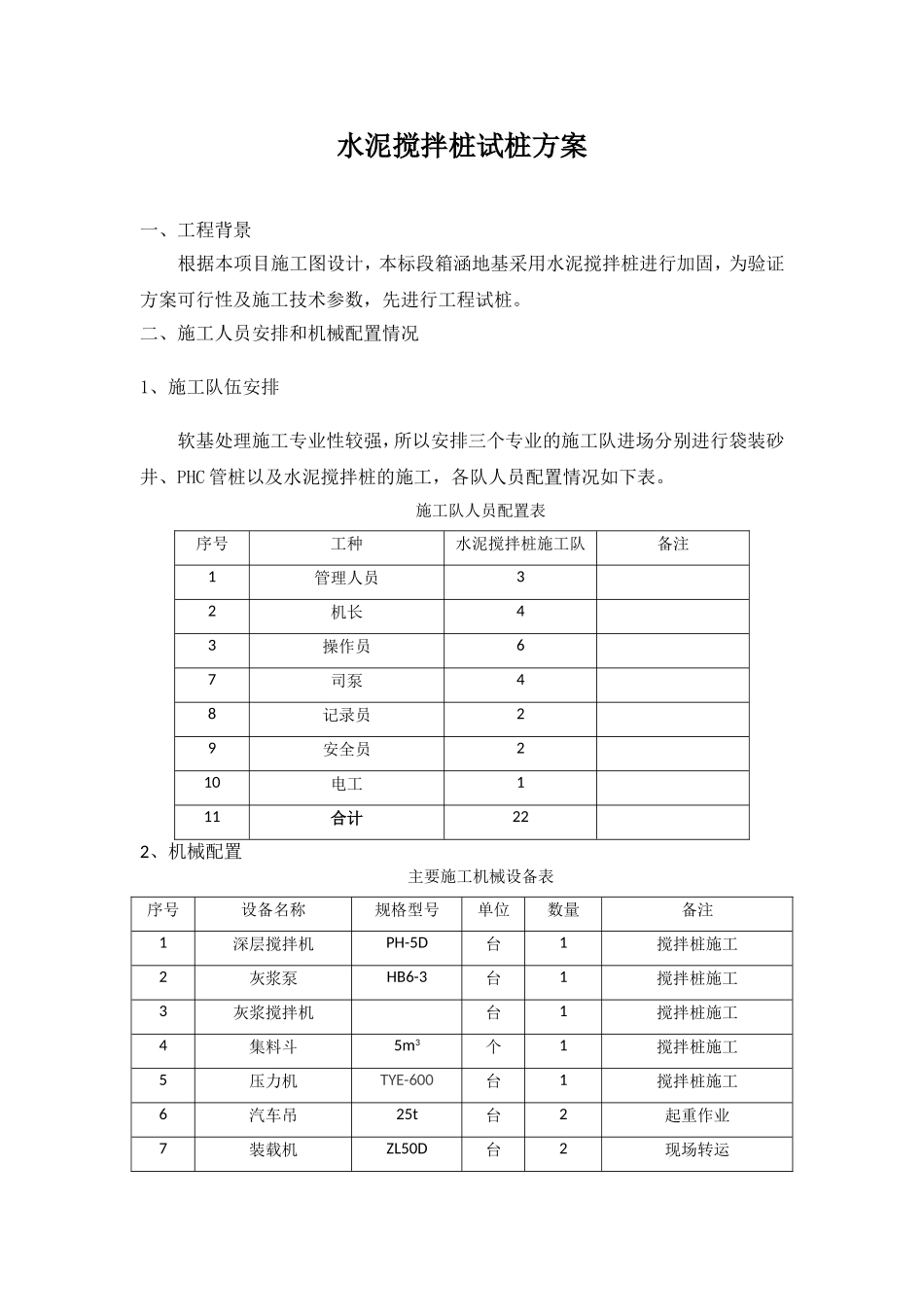

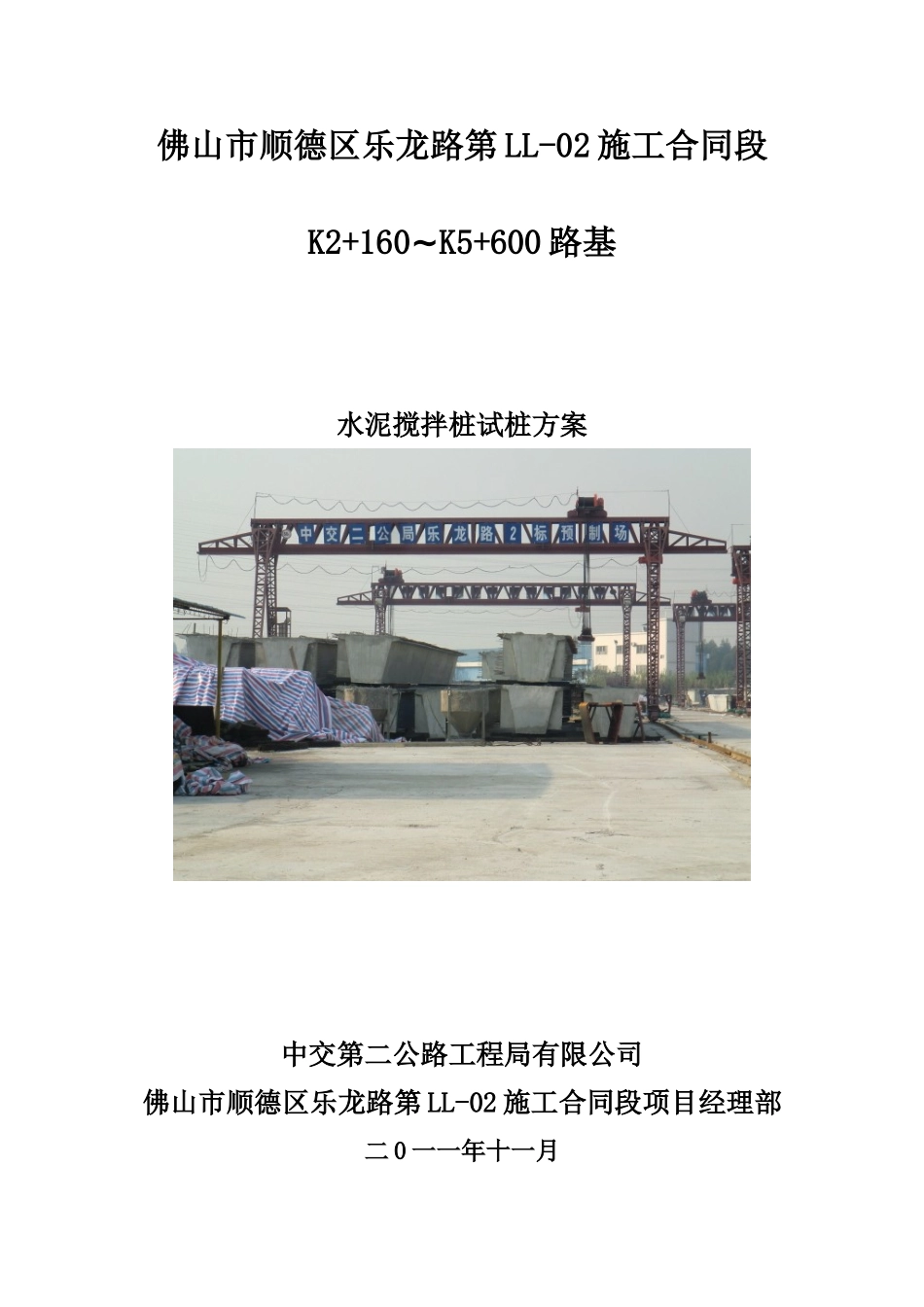

佛山市顺德区乐龙路第LL-02施工合同段K2+160~K5+600路基水泥搅拌桩试桩方案中交第二公路工程局有限公司佛山市顺德区乐龙路第LL-02施工合同段项目经理部二0一一年十一月水泥搅拌桩试桩方案一、工程背景根据本项目施工图设计，本标段箱涵地基采用水泥搅拌桩进行加固，为验证方案可行性及施工技术参数，先进行工程试桩。二、施工人员安排和机械配置情况1、施工队伍安排软基处理施工专业性较强，所以安排三个专业的施工队进场分别进行袋装砂井、PHC管桩以及水泥搅拌桩的施工，各队人员配置情况如下表。施工队人员配置表序号工种水泥搅拌桩施工队备注1管理人员32机长43操作员67司泵48记录员29安全员210电工111合计222、机械配置主要施工机械设备表序号设备名称规格型号单位数量备注1深层搅拌机PH-5D台1搅拌桩施工2灰浆泵HB6-3台1搅拌桩施工3灰浆搅拌机台1搅拌桩施工4集料斗5m3个1搅拌桩施工5压力机TYE-600台1搅拌桩施工6汽车吊25t台2起重作业7装载机ZL50D台2现场转运8水准仪S3台4高程测量9全站仪TOPCON301台2定位放样10变压器630kVA台2施工用电11发电机组7kW台1备用电源三、试桩目的水泥搅拌施工前先进行工艺性试验，通过试验太多定以下施工参数：制浆工艺、水灰比、注浆压力、搅拌钻具下沉速度、提升速度、搅拌遍数、单位时间注浆量每延米注浆量（水泥掺量）等数据，试桩检测完成后写出试桩总结报告，报总监办审批通过后，作为水泥搅拌桩施工控制依据和操作规程，并按此严格认真执行，最终保证水泥搅拌桩的施工质量。四、试桩方案在K5+208~K5+222箱涵范围内选取代表性位置，进行工程试桩。水泥搅拌桩采用水泥等级42.5R，每米用量暂定为60kg，水灰比0.45，水泥用量具体值根据室内配合比试验及现场试桩确定。桩体施工完后，要求28d桩身强度达到1Mpa，单桩容许承载力不小于120kn。（一）试桩设计参数里程：K5+208~K5+222设计桩长(m)：12m，根据现场地质情况达到持力层，以确定水泥搅拌桩长度是否符合设计长度。试桩根数：5根施工方法：水泥搅拌桩采用4喷4搅工艺进行施工，采用双搅拌轴式喷浆深层搅拌机。单桩承载力(kN)：不小于120kN试桩位置：路基中心处一根，四角偏2.2m各一根试桩水泥渗量：16.52%试桩配合比：室内配比按照设计要求进行室内配比，室内配比的水泥浆水胶比控制在0.45-0.55。试桩水泥用量：第一根为60kg/m，第二根为62.5kg/m，第三根为65kg/m，以确定最佳的水泥用量。（二）水泥搅拌桩施工1、一般规定（1）现场应“三通一平”，满足桩机承重、运输和施工要求，应查清地下管线、地下障碍物等情况并加以处理。（2）施工前，应查清施工场地工程地质情况及水文地质情况，施工场地和临近区域内的现有建筑物（包括危房、精密仪器车间等）、地下管线及地下构筑物等埋藏情况、施工现场上空高压线及电话线路等情况。（3）桩位控制1）桩点施放应根据桩位平面图，用经纬仪定向、钢尺量距确定各桩点位或采用全站仪定向及确距。2）钻进时桩机定位应准确、水平、稳固，确保在施工中不发生倾斜、移动。（4）桩机定位1）平面就位。放好桩位后,按桩的施工顺序移动搅拌桩机到达指定桩位，钻头对中。2）调整桩机。双向控制导向架垂直度，在桩机井架的正面和侧面均应吊挂垂球，垂球质量不小于2kg。根据导向架的吊锤偏移，用米尺测定搅拌轴垂直度，通过间接测定导向架垂直度来监测桩身垂直度，可及时发现施工时桩机是否倾斜。调整导向架垂直度，按设计及规范要求，一般竖直度小于1%桩长。3）桩位复测。桩机就位调整好后，根据控制桩检查钻头位置，桩位对中误差不大于5cm。4）确定起钻点、终钻点。平面位置无误后，进行高程测量。在钻头落地的情况下，在桩机井架上准确画出每米的深度标识线，标识出“零起点”的位置，根据设计桩长资料，计算出终钻时钻杆长度，确定终钻位置。（4）作业条件1）先平整场地，做好水泥储存场地，在作业区域两侧开挖排水边沟，保证雨季场地不积水。清除桩位处地上、地下一切障碍物（包括大块石、树根和生活垃圾等）。场地低洼时应回填土砂，基础底面（设计高程）以上宜预留500mm厚的土层；开挖基坑时，将上部质量较差桩段挖去。2）施工前在水泥浆罐的罐壁上用稍大的铁...
