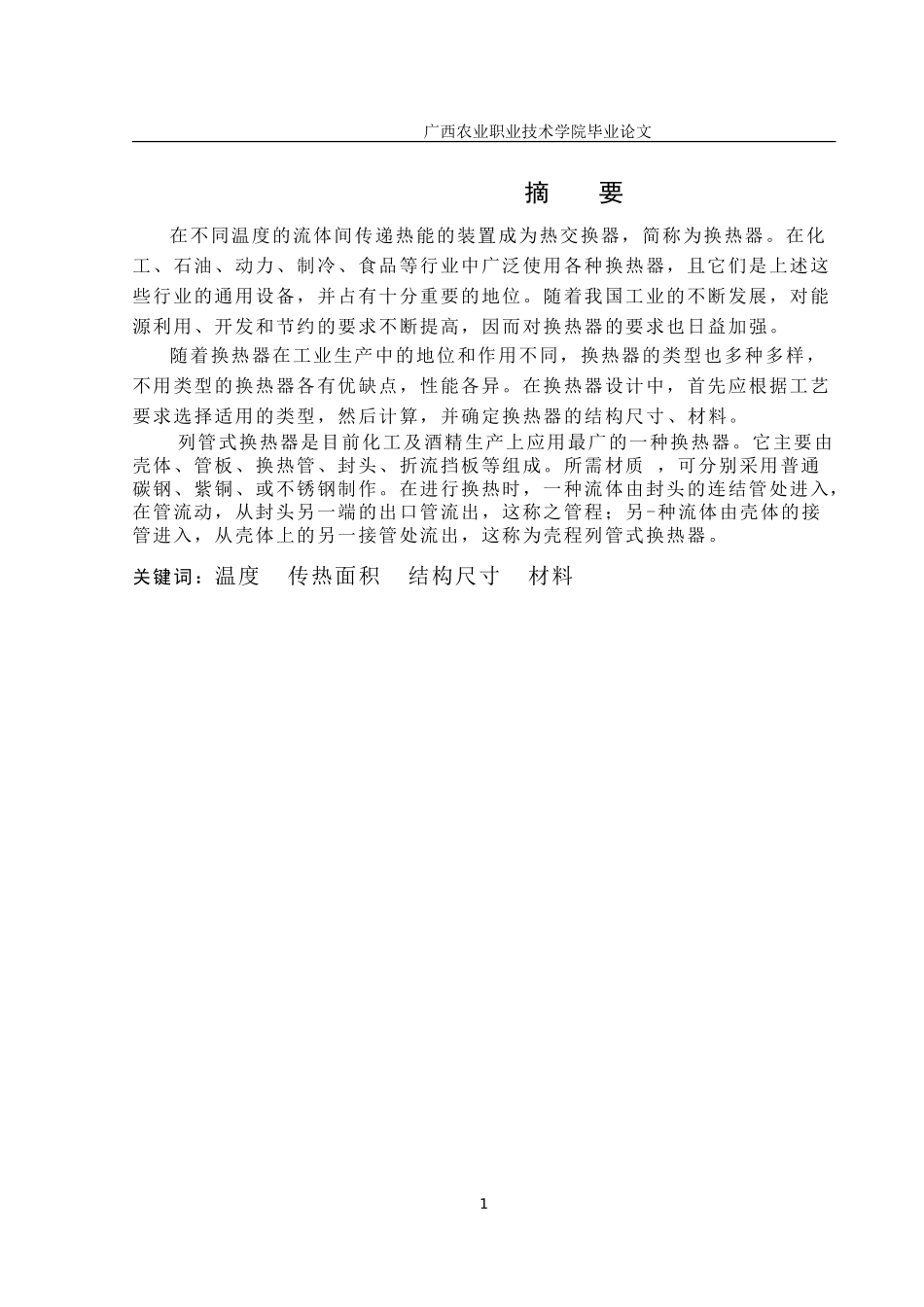

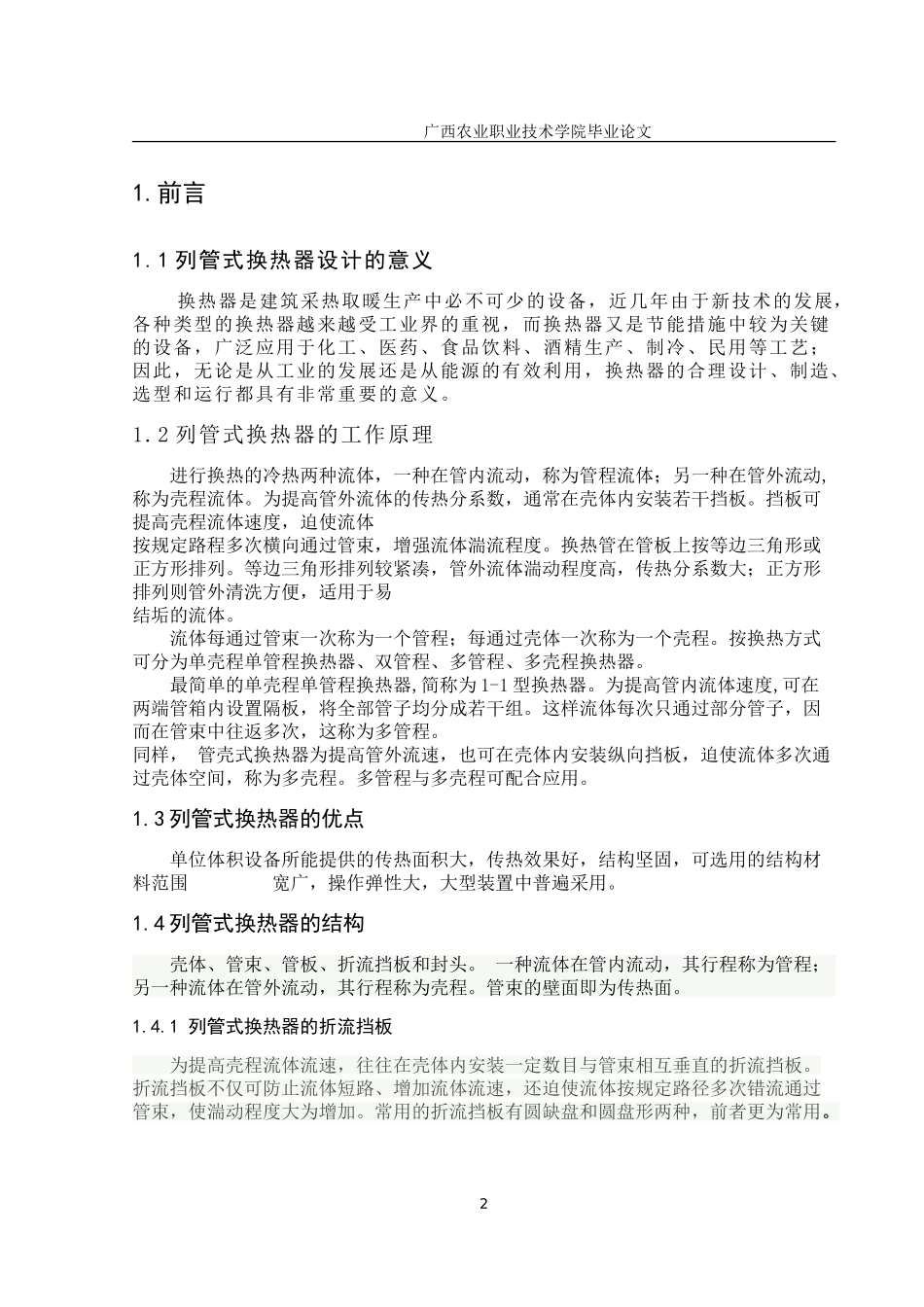

1广西农业职业技术学院毕业论文摘要在不同温度的流体间传递热能的装置成为热交换器，简称为换热器。在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器，且它们是上述这些行业的通用设备，并占有十分重要的地位。随着我国工业的不断发展，对能源利用、开发和节约的要求不断提高，因而对换热器的要求也日益加强。随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样，不用类型的换热器各有优缺点，性能各异。在换热器设计中，首先应根据工艺要求选择适用的类型，然后计算，并确定换热器的结构尺寸、材料。列管式换热器是目前化工及酒精生产上应用最广的一种换热器。它主要由壳体、管板、换热管、封头、折流挡板等组成。所需材质，可分别采用普通碳钢、紫铜、或不锈钢制作。在进行换热时，一种流体由封头的连结管处进入，在管流动，从封头另一端的出口管流出，这称之管程；另-种流体由壳体的接管进入，从壳体上的另一接管处流出，这称为壳程列管式换热器。关键词：温度传热面积结构尺寸材料2广西农业职业技术学院毕业论文1.前言1.1列管式换热器设计的意义换热器是建筑采热取暖生产中必不可少的设备，近几年由于新技术的发展，各种类型的换热器越来越受工业界的重视，而换热器又是节能措施中较为关键的设备，广泛应用于化工、医药、食品饮料、酒精生产、制冷、民用等工艺；因此，无论是从工业的发展还是从能源的有效利用，换热器的合理设计、制造、选型和运行都具有非常重要的意义。1.2列管式换热器的工作原理进行换热的冷热两种流体，一种在管内流动，称为管程流体；另一种在管外流动,称为壳程流体。为提高管外流体的传热分系数，通常在壳体内安装若干挡板。挡板可提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。换热管在管板上按等边三角形或正方形排列。等边三角形排列较紧凑，管外流体湍动程度高，传热分系数大；正方形排列则管外清洗方便，适用于易结垢的流体。流体每通过管束一次称为一个管程；每通过壳体一次称为一个壳程。按换热方式可分为单壳程单管程换热器、双管程、多管程、多壳程换热器。最简单的单壳程单管程换热器,简称为1-1型换热器。为提高管内流体速度,可在两端管箱内设置隔板，将全部管子均分成若干组。这样流体每次只通过部分管子，因而在管束中往返多次，这称为多管程。同样，管壳式换热器为提高管外流速，也可在壳体内安装纵向挡板，迫使流体多次通过壳体空间，称为多壳程。多管程与多壳程可配合应用。1.3列管式换热器的优点单位体积设备所能提供的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，大型装置中普遍采用。1.4列管式换热器的结构壳体、管束、管板、折流挡板和封头。一种流体在管内流动，其行程称为管程；另一种流体在管外流动，其行程称为壳程。管束的壁面即为传热面。1.4.1列管式换热器的折流挡板为提高壳程流体流速，往往在壳体内安装一定数目与管束相互垂直的折流挡板。折流挡板不仅可防止流体短路、增加流体流速，还迫使流体按规定路径多次错流通过管束，使湍动程度大为增加。常用的折流挡板有圆缺盘和圆盘形两种，前者更为常用。3广西农业职业技术学院毕业论文图1圆缺形列管式换热器图2圆盘形列管式换热器1.4.2列管式换热器的多壳程换热器列管式换热器必须从结构上考虑热膨胀的影响，采取各种补偿的办法，消除或减小热应力，根据所采取的温差补偿措施。为了克服温差应力必须有温差补偿装置，一般在管壁与壳壁温度相差60℃以上时，为了安全起见，换热器应有温差补偿装置，但补偿装置（膨胀节），只能在壳壁与管壁温度低于60～70℃和壳程流体压强不高的情况下。一般壳程压强超过0.6MP时才会由于补偿圈过厚，难于伸缩，失去温差补偿的作用，就用考虑其他结构。1.5列管式换热器的种类1.5.1固定管板式换热器这类换热器的结构比较简单、紧凑、造价便宜，但管外不能机械清洗。此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同时管子和管板与外4广西农业职业技术学院毕业...
