第九章 屋顶构造VIP免费

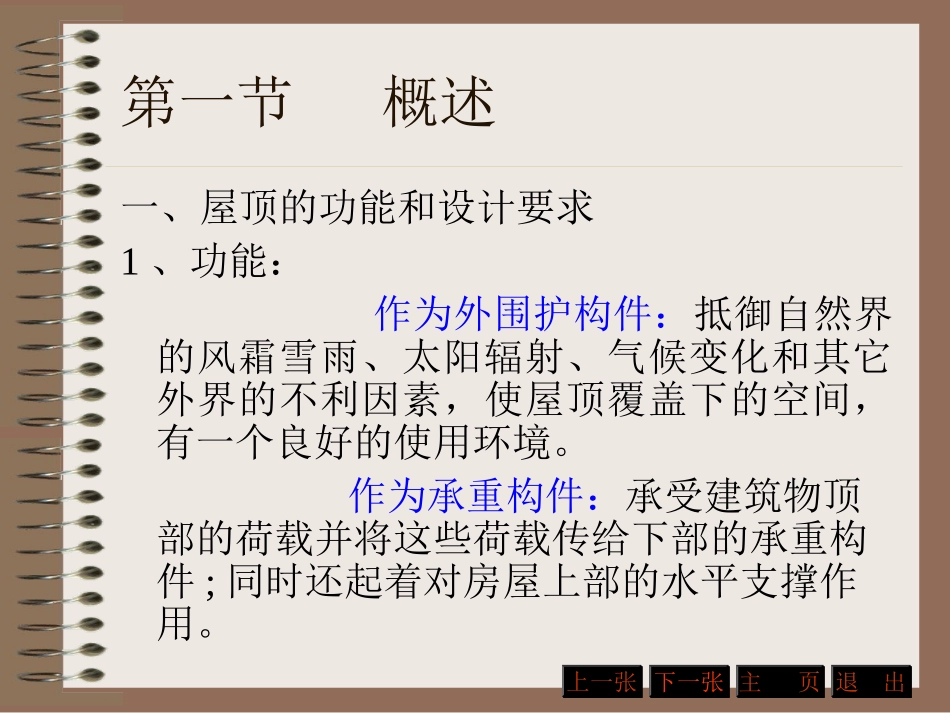

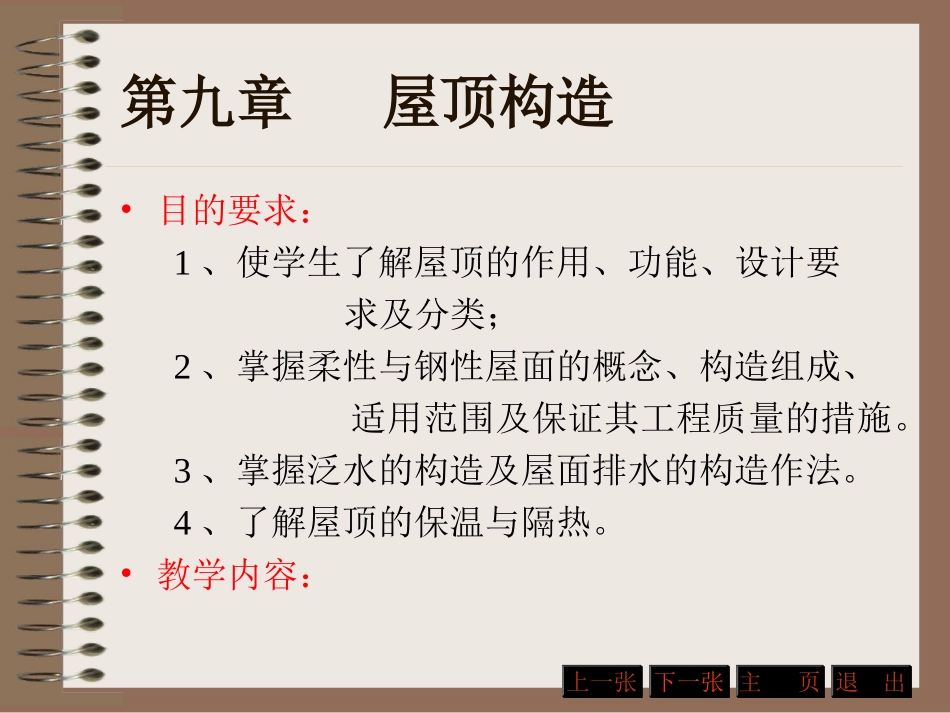

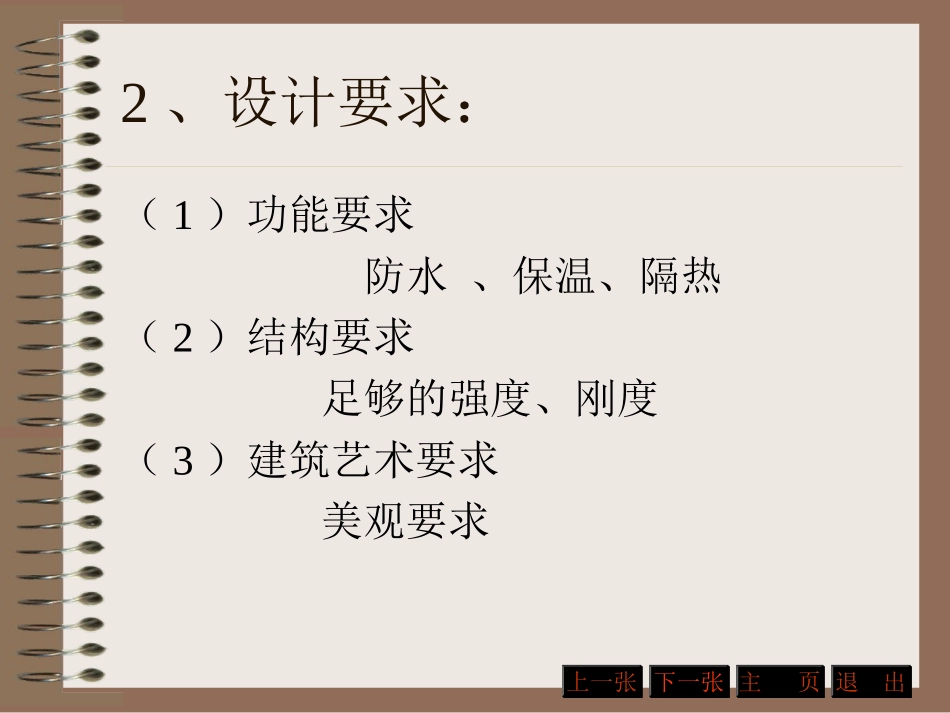

第九章屋顶构造•目的要求：1、使学生了解屋顶的作用、功能、设计要求及分类；2、掌握柔性与钢性屋面的概念、构造组成、适用范围及保证其工程质量的措施。3、掌握泛水的构造及屋面排水的构造作法。4、了解屋顶的保温与隔热。•教学内容：上一张上一张下一张下一张主页主页退出退出第一节概述一、屋顶的功能和设计要求1、功能：作为外围护构件：抵御自然界的风霜雪雨、太阳辐射、气候变化和其它外界的不利因素，使屋顶覆盖下的空间，有一个良好的使用环境。作为承重构件：承受建筑物顶部的荷载并将这些荷载传给下部的承重构件;同时还起着对房屋上部的水平支撑作用。下一张下一张主页主页退出退出上一张上一张2、设计要求：（1）功能要求防水、保温、隔热（2）结构要求足够的强度、刚度（3）建筑艺术要求美观要求下一张下一张主页主页退出退出上一张上一张二、屋顶的组成与形式1、组成屋面支承结构顶棚平面结构（梁板、屋架）空间结构（折板、壳体、网架、悬索等）下一张下一张主页主页退出退出上一张上一张二、屋顶的组成与形式2、形式：平屋顶（图9-1）坡屋顶（图9-2）曲面屋顶（图9-3）三、屋面的分类与常用坡度（一）屋面分类按排水坡度不同分：坡屋顶、平屋顶1、坡屋顶：防水材料一般为瓦材，坡度在10%以上。A、瓦屋面（20O-3OO）B、波形瓦屋面（1:4-1:2.5）C、平金属皮屋面(1:10-1:5)D、钢筋砼自防水屋面(1:4)下一张下一张主页主页退出退出上一张上一张（一）屋面分类2、平屋面:屋面防水材料为油毡、现浇砼、涂料等,坡度最大不超过5%下一张下一张主页主页退出退出上一张上一张（二）屋面常用坡度1、屋面坡度的表示方法:A、角度法:用屋面与水平面的夹角表示,如a=26O、30O、32O等；（图9-4-1）B、斜率法：用屋顶高度与跨度一半之比表示，如H:1=1:2等；（图9-4-2）下一张下一张主页主页退出退出上一张上一张1、屋面坡度的表示方法:C、百分比：用屋顶高度H与坡面水平长度1的百分比表示，如i=1%等。（图9-4c）一般坡屋顶常用坡度值或角度法表示；平屋顶常用百分比表示。2、常用坡度：主要与防水材料的尺度有关。下一张下一张主页主页退出退出上一张上一张四、屋面防水的“导”与“堵”导——按照屋面防水盖料的不同要求，设置合理的排水坡度，使得降于屋面的雨水，因势利导地排离屋面，以达到防水的目的。（排水坡度体现导）堵——利用屋面防水盖料在上下左右的相互搭接，形成一个封闭的防水覆盖层，以达到防水的目的。（大面积覆盖体现堵）坡屋顶：以导为主、堵为辅的处理方式平屋顶：以堵为主、导为辅的处理方式下一张下一张主页主页退出退出上一张上一张五、屋面防水等级屋面工程设计的原则：防排并举、刚柔结合、多道设防、综合治理屋面防水等级划分依据：建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求下一张下一张主页主页退出退出上一张上一张注意的几个问题：1、屋面防水等级不是建筑物的等级；2、屋面防水层耐用年限不是建筑物的耐用年限；3、一道防水设防不一定是一层或一遍。（是指具有单独防水能力的一个防水层次）下一张下一张主页主页退出退出上一张上一张如何正确选用防水材料：1、按规范“屋面防水等级和设防要求”中防水层选用材料的规定，根据屋面防水等级，建筑物的类别和重要程度，设防要求选择相应的防水材料；2、根据当地历年最高、低最气温、屋面坡度、使用条件等因素，选择耐热度和柔性相适应的防水材料；下一张下一张主页主页退出退出上一张上一张如何正确选用防水材料：3、根据地基变形程度、结构形式、当地年温差和日温差以及震动等因素，选择拉伸性能相适应的防水材料；4、根据防水层的暴露状况，选择耐紫外线、耐老化保持率高或耐霉烂性能相适应的防水材料；5、根据屋面防水构造形式，对于复合防水屋面，选用材性相容的防水材料下一张下一张主页主页退出退出上一张上一张第二节平屋顶构造一、平屋顶的排水（一）排水坡度（二）排水方式1、无组织排水：下一张下一张主页主页退出退出上一张上一张2、有组织排水是将屋面划分成若干排水区，按一定的排水坡度反屋面雨水有组织地排至檐沟或雨水口，通过雨水管排泄到明沟...
