水电安装参考规范VIP免费

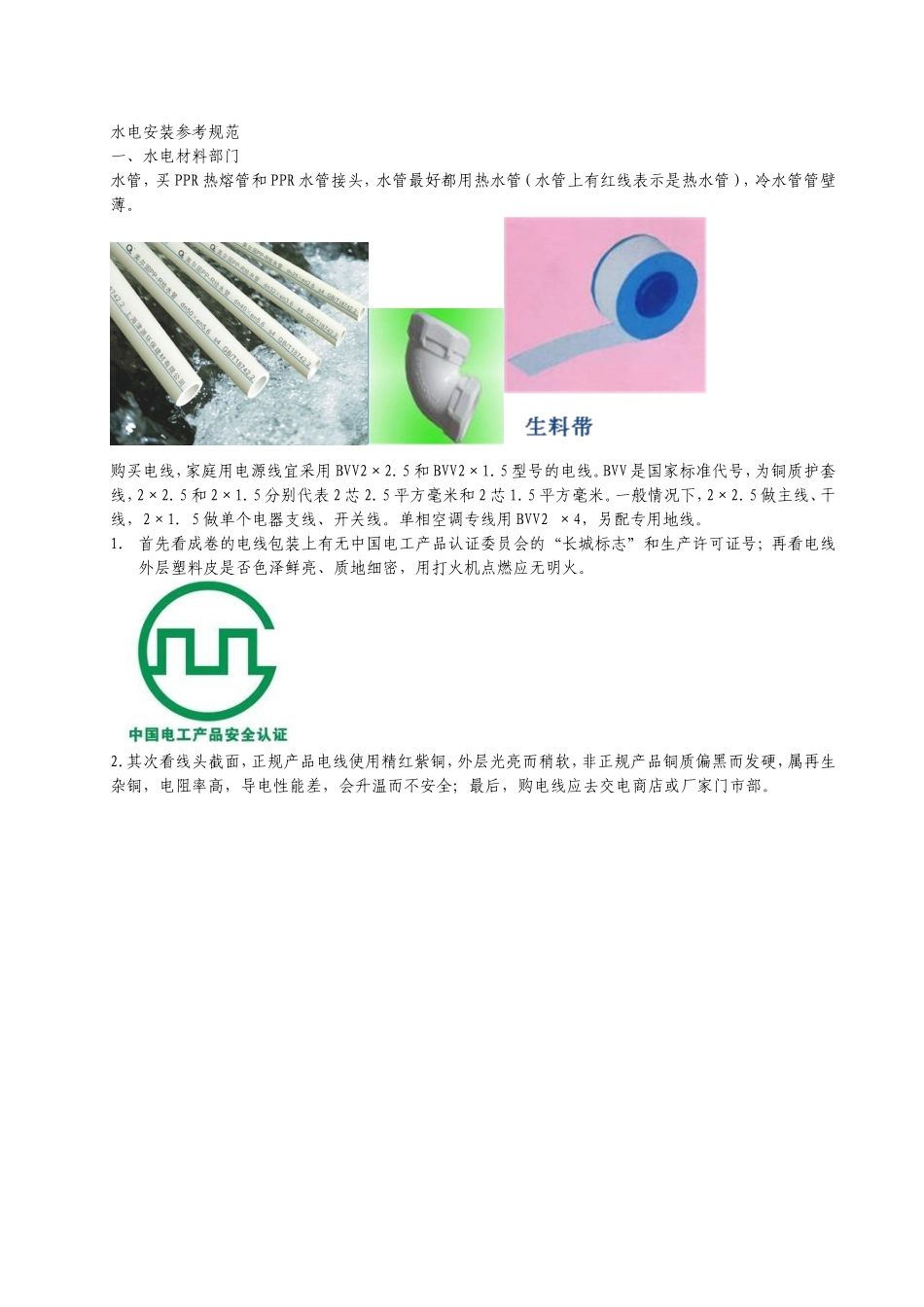

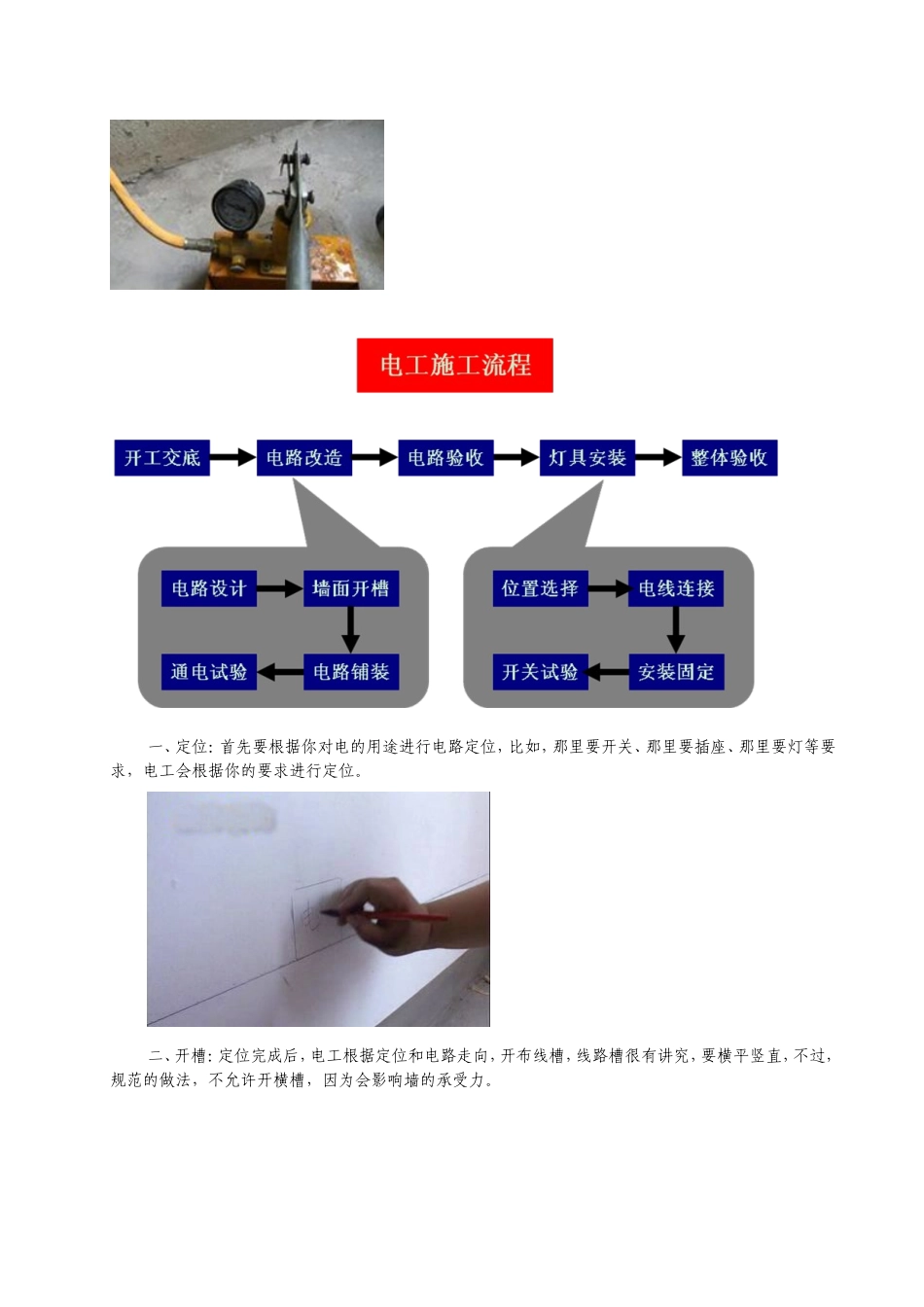

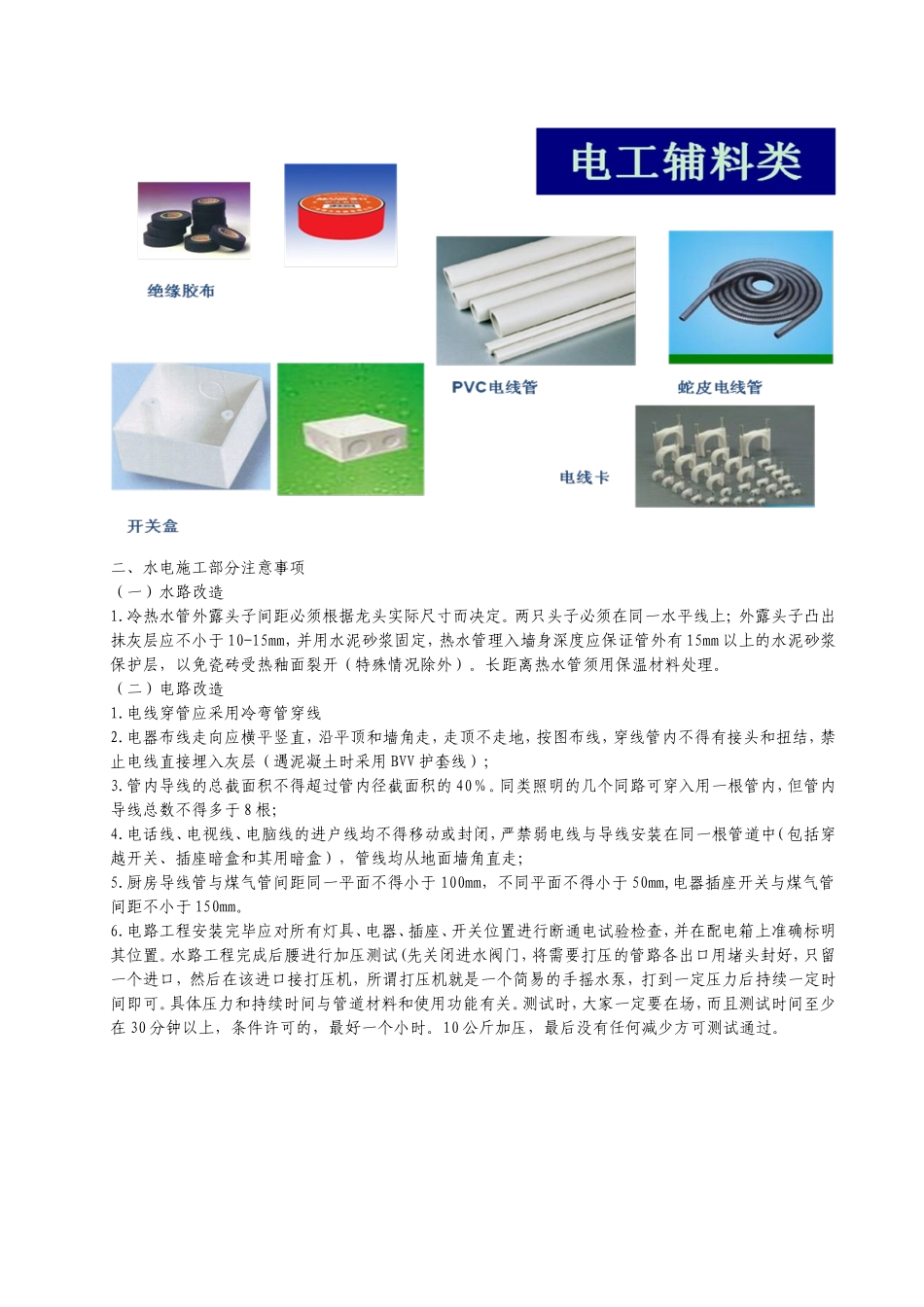

水电安装参考规范一、水电材料部门水管，买PPR热熔管和PPR水管接头，水管最好都用热水管（水管上有红线表示是热水管），冷水管管壁薄。购买电线，家庭用电源线宜采用BVV2×2．5和BVV2×1．5型号的电线。BVV是国家标准代号，为铜质护套线，2×2．5和2×1．5分别代表2芯2．5平方毫米和2芯1．5平方毫米。一般情况下，2×2．5做主线、干线，2×1．5做单个电器支线、开关线。单相空调专线用BVV2×4，另配专用地线。1.首先看成卷的电线包装上有无中国电工产品认证委员会的“长城标志”和生产许可证号；再看电线外层塑料皮是否色泽鲜亮、质地细密，用打火机点燃应无明火。2.其次看线头截面，正规产品电线使用精红紫铜，外层光亮而稍软，非正规产品铜质偏黑而发硬，属再生杂铜，电阻率高，导电性能差，会升温而不安全；最后，购电线应去交电商店或厂家门市部。二、水电施工部分注意事项（一）水路改造1.冷热水管外露头子间距必须根据龙头实际尺寸而决定。两只头子必须在同一水平线上；外露头子凸出抹灰层应不小于10-15mm，并用水泥砂浆固定，热水管理入墙身深度应保证管外有15mm以上的水泥砂浆保护层，以免瓷砖受热釉面裂开（特殊情况除外）。长距离热水管须用保温材料处理。（二）电路改造1.电线穿管应采用冷弯管穿线2.电器布线走向应横平竖直，沿平顶和墙角走，走顶不走地，按图布线，穿线管内不得有接头和扭结，禁止电线直接埋入灰层（遇泥凝土时采用BVV护套线）；3.管内导线的总截面积不得超过管内径截面积的40％。同类照明的几个同路可穿入用一根管内，但管内导线总数不得多于8根；4.电话线、电视线、电脑线的进户线均不得移动或封闭，严禁弱电线与导线安装在同一根管道中（包括穿越开关、插座暗盒和其用暗盒），管线均从地面墙角直走；5.厨房导线管与煤气管间距同一平面不得小于100mm，不同平面不得小于50mm,电器插座开关与煤气管间距不小于150mm。6.电路工程安装完毕应对所有灯具、电器、插座、开关位置进行断通电试验检查，并在配电箱上准确标明其位置。水路工程完成后腰进行加压测试(先关闭进水阀门，将需要打压的管路各出口用堵头封好，只留一个进口，然后在该进口接打压机，所谓打压机就是一个简易的手摇水泵，打到一定压力后持续一定时间即可。具体压力和持续时间与管道材料和使用功能有关。测试时，大家一定要在场，而且测试时间至少在30分钟以上，条件许可的，最好一个小时。10公斤加压，最后没有任何减少方可测试通过。一、定位：首先要根据你对电的用途进行电路定位，比如，那里要开关、那里要插座、那里要灯等要求，电工会根据你的要求进行定位。二、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。三：布线：布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。四、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。布线要遵循的原则：布线原则（1）如下图：强弱电的间距要在30---50公分，他们只能作远邻，不能作近亲，不知道什么时候，也不管你愿不愿意，他们就会串门，打扰你的电视和电话。布线原则（2）如下图：强弱电更不能同穿一根管内布线原则（3）管内导线总截面面积要小于保护管截面面积的40%，比如20管内最多穿4根2.5平方的线，布线原则（4）：长距离的线管尽量用整管，布线原则（5）：线管如果需要连接，要用接头，接头和管要用胶粘好布线原则（6）：如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修布线原则（7）：当布线长度超过15米或中间有3个弯曲时，在中间应该加装一个接线盒，因为拆装电线时，太长或弯曲多了，线从穿线管过不去。布线原则：一般情况下，空调插座安装应离地2米以上电线线路要和煤气管道相距40公分以上布线原则（9）：一般情况下，空调插座安装应离地2米以上布线原则（10）：没有特别要求的前提下，插座安装应离地30公分高度布线原则（11）：开关、插座面对面板，应该左侧零线右侧火线布...
