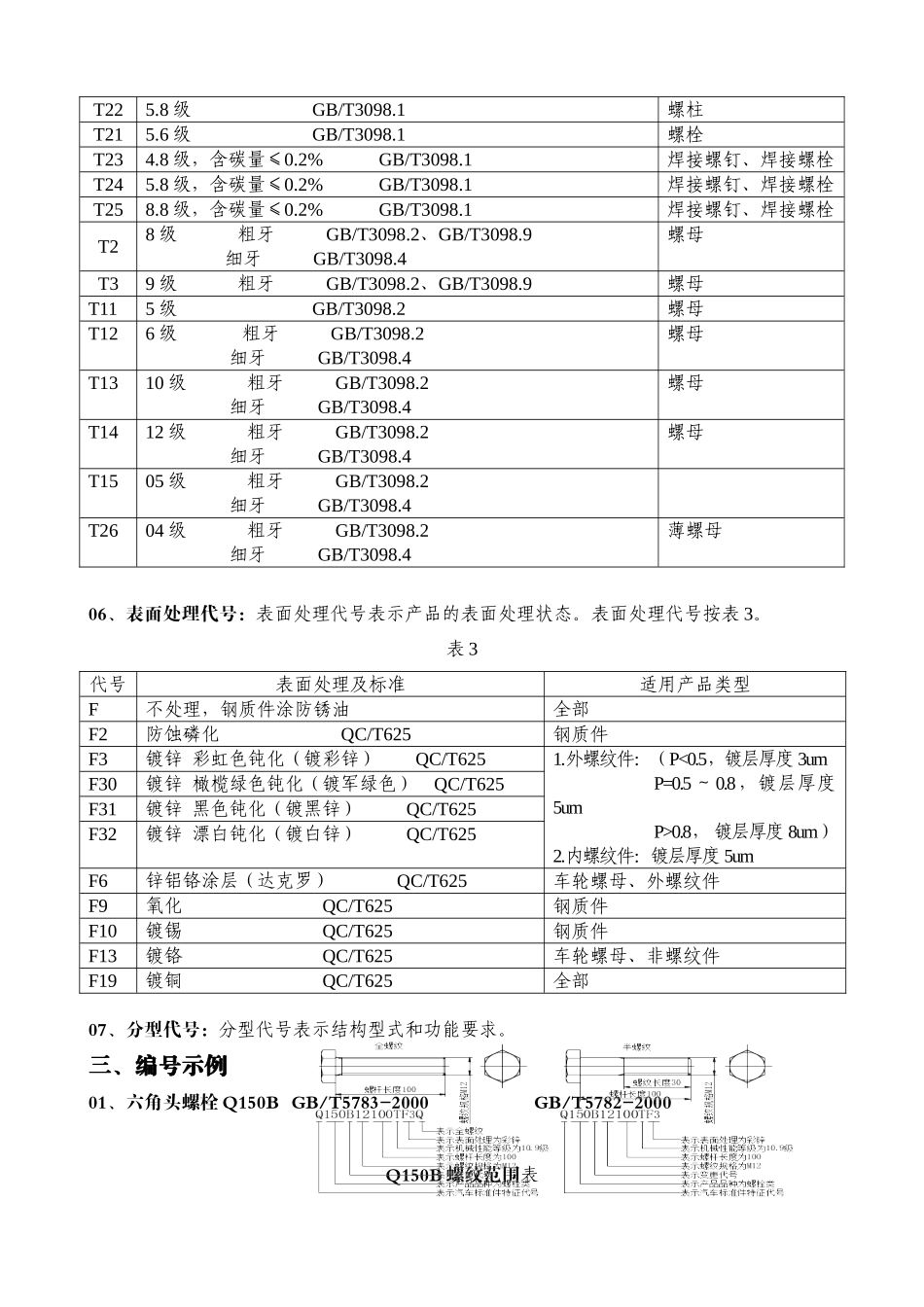

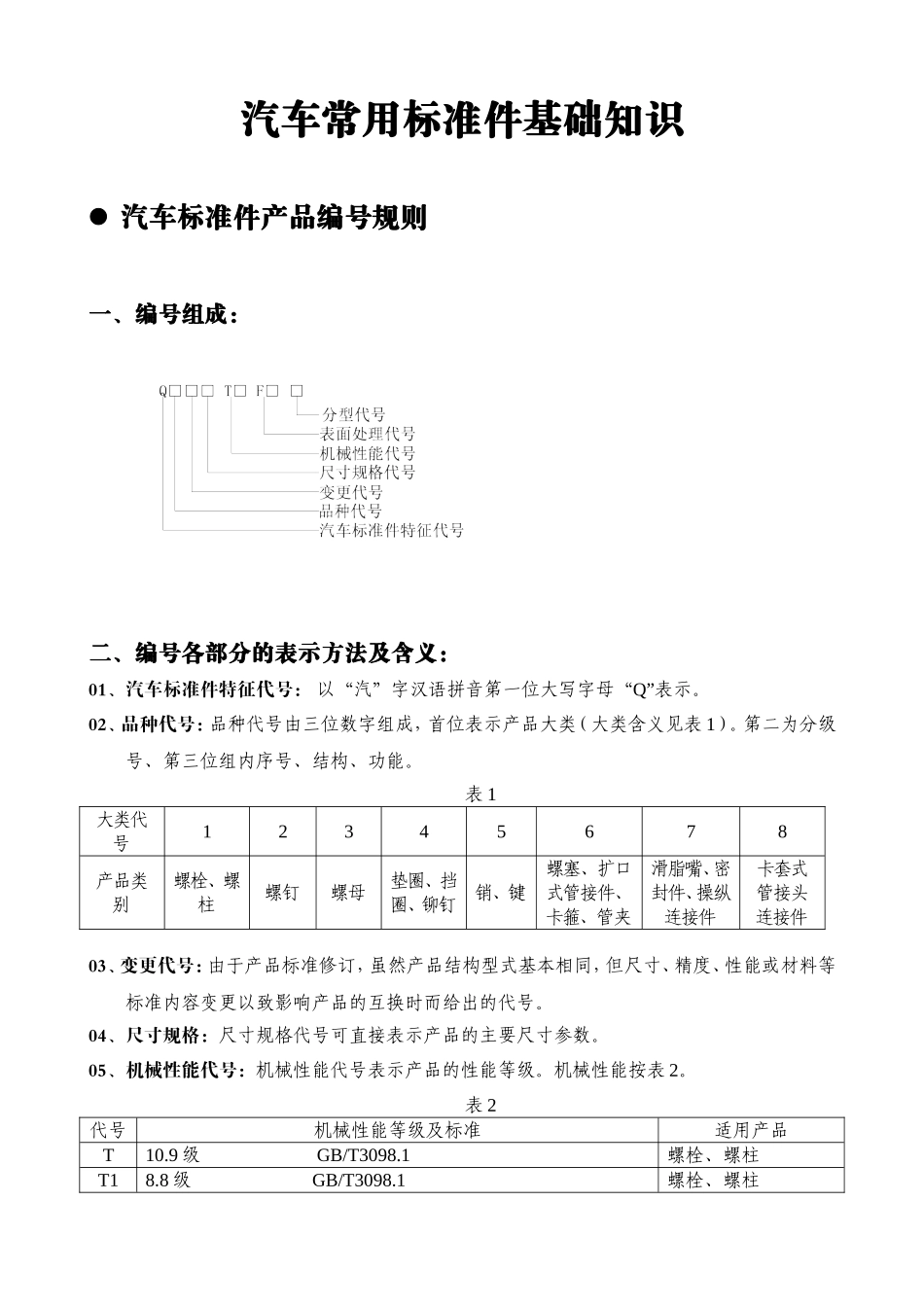

汽车常用标准件基础知识培训资料汽车常用标准件基础知识汽车标准件产品编号规则一、编号组成：二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。第二为分级号、第三位组内序号、结构、功能。表1大类代号12345678产品类别螺栓、螺柱螺钉螺母垫圈、挡圈、铆钉销、键螺塞、扩口式管接件、卡箍、管夹滑脂嘴、密封件、操纵连接件卡套式管接头连接件03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。05、机械性能代号：机械性能代号表示产品的性能等级。机械性能按表2。表2代号机械性能等级及标准适用产品T10.9级GB/T3098.1螺栓、螺柱T18.8级GB/T3098.1螺栓、螺柱T225.8级GB/T3098.1螺柱T215.6级GB/T3098.1螺栓T234.8级，含碳量≤0.2%GB/T3098.1焊接螺钉、焊接螺栓T245.8级，含碳量≤0.2%GB/T3098.1焊接螺钉、焊接螺栓T258.8级，含碳量≤0.2%GB/T3098.1焊接螺钉、焊接螺栓T28级粗牙GB/T3098.2、GB/T3098.9细牙GB/T3098.4螺母T39级粗牙GB/T3098.2、GB/T3098.9螺母T115级GB/T3098.2螺母T126级粗牙GB/T3098.2细牙GB/T3098.4螺母T1310级粗牙GB/T3098.2细牙GB/T3098.4螺母T1412级粗牙GB/T3098.2细牙GB/T3098.4螺母T1505级粗牙GB/T3098.2细牙GB/T3098.4T2604级粗牙GB/T3098.2细牙GB/T3098.4薄螺母06、表面处理代号：表面处理代号表示产品的表面处理状态。表面处理代号按表3。表3代号表面处理及标准适用产品类型F不处理，钢质件涂防锈油全部F2防蚀磷化QC/T625钢质件F3镀锌彩虹色钝化（镀彩锌）QC/T6251.外螺纹件：（P<0.5，镀层厚度3umP=0.5～0.8，镀层厚度5umP>0.8，镀层厚度8um）2.内螺纹件：镀层厚度5umF30镀锌橄榄绿色钝化（镀军绿色）QC/T625F31镀锌黑色钝化（镀黑锌）QC/T625F32镀锌漂白钝化（镀白锌）QC/T625F6锌铝铬涂层（达克罗）QC/T625车轮螺母、外螺纹件F9氧化QC/T625钢质件F10镀锡QC/T625钢质件F13镀铬QC/T625车轮螺母、非螺纹件F19镀铜QC/T625全部07、分型代号：分型代号表示结构型式和功能要求。三、编号示例01、六角头螺栓Q150BGB/T5783-2000GB/T5782-2000Q150B螺纹范围表螺纹规格dM3M4M5M6M8M10M12M14M16M18M20M22M24标准牙距P0.50.70.811.251.51.75222.52.52.53全螺纹范围L≤18≤22≤22≤28≤38≤40≤45≤55≤60≤65≤75≤85≤85半螺纹长度L≤12512141618222630343842465054125＜L≤20018202224283236404448525660L＞20031333537414549535761656973六角头螺栓Q151BGB/T5786-2000GB/T5785-2000六角头螺栓Q151CGB/T5786-2000GB/T5785-2000Q151B、Q151C螺纹范围表螺纹规格dQ151BM8×1M10×1M12×1.25M14×1.5M16×1.5M18×1.5M20×1.5M22×1.5M24×2Q151C-M10×1.25M12×1.5---M20×2M22×2-全螺纹范围L≤38≤40≤45≤55≤60≤65≤75≤85≤95半螺纹长度L≤125222630343842465054125＜L≤200283236404448525660L＞200414549535761656973编号示例：01）螺纹规格d=M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B125002）螺纹规格d=M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d=M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2004螺纹范围表螺纹规格dM5M6M8M10M12M14M16标准牙距P0.811.251.51.7522全螺纹范围L≤20≤25≤30≤35≤40≤50≤55半螺纹长度L≤12516182226303438125＜L≤200--2832364044编号示例：01）螺纹规格d=M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF3.02）螺纹规格d=M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T16674.1.M12×50Q1841250T1F3六角法兰面螺栓GB/T16674.2-2004螺纹范围表螺纹规格dM8×1M10×1M12×1.25M14×1.5M16×1.5M10×1.25M12×1.5...
