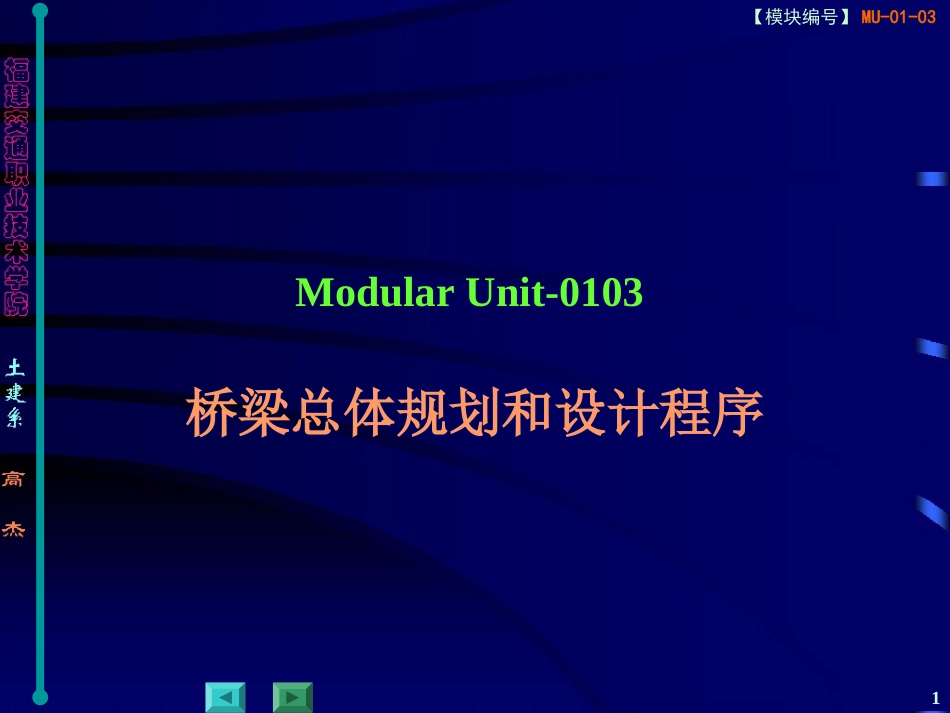

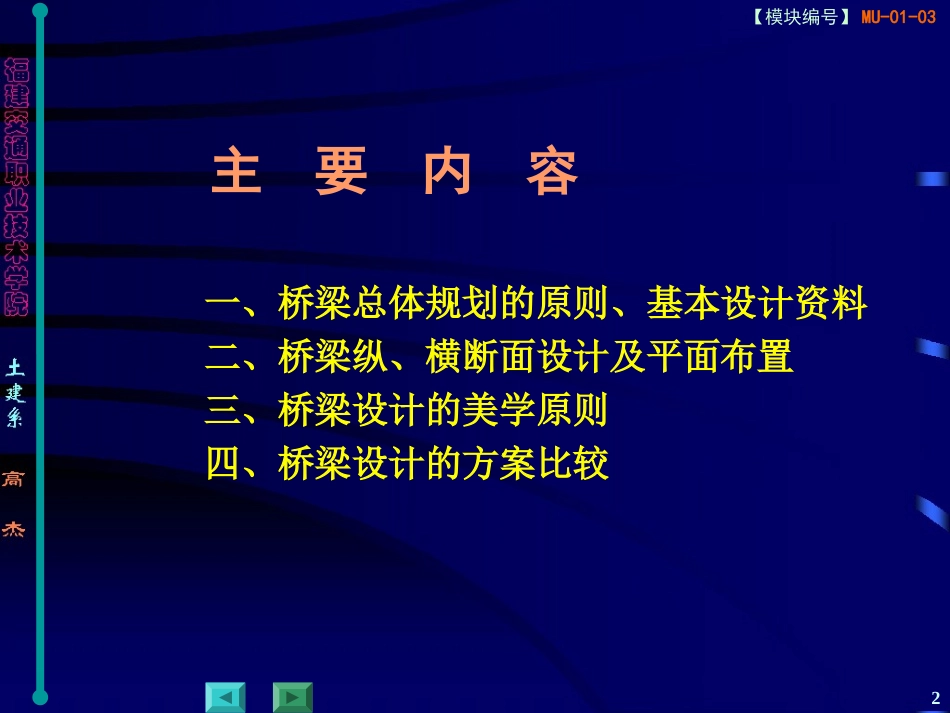

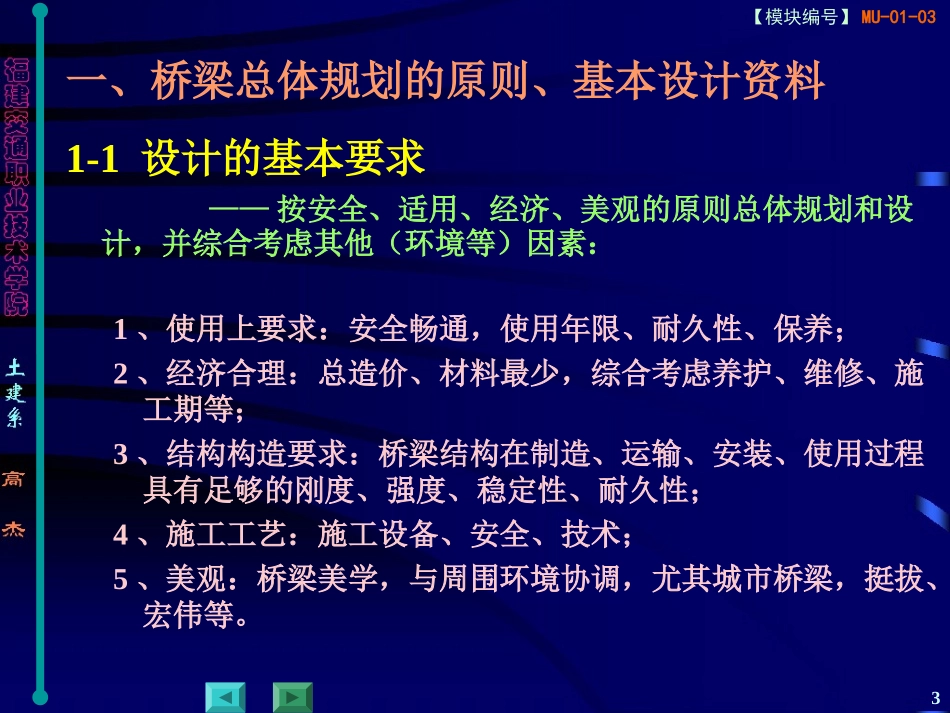

1【模块编号】MU-01-03ModularUnit-0103桥梁总体规划和设计程序2【模块编号】MU-01-03主要内容一、桥梁总体规划的原则、基本设计资料二、桥梁纵、横断面设计及平面布置三、桥梁设计的美学原则四、桥梁设计的方案比较3【模块编号】MU-01-03一、桥梁总体规划的原则、基本设计资料1-1设计的基本要求——按安全、适用、经济、美观的原则总体规划和设计，并综合考虑其他（环境等）因素：1、使用上要求：安全畅通，使用年限、耐久性、保养；2、经济合理：总造价、材料最少，综合考虑养护、维修、施工期等；3、结构构造要求：桥梁结构在制造、运输、安装、使用过程具有足够的刚度、强度、稳定性、耐久性；4、施工工艺：施工设备、安全、技术；5、美观：桥梁美学，与周围环境协调，尤其城市桥梁，挺拔、宏伟等。4【模块编号】MU-01-031-2设计资料调查◎选择合理的桥位—由国家、地方社会经济发展规划决定：–1、桥梁的使用任务—交通量、荷载等级、战备情况–2、勘探桥位附近的地形—地形图；–3、工程地质剖面图—地质分层、力学性能、地质构造；是设计、施工必备资料与依据；–4、水文情况；河床断面、通航水位、历史洪水资料、通航净空、冲刷、淤积情况、河床变迁等；–5、气象资料，年平均温差、年最高温差、桥位处设计风速、台风、雨量情况；–6、施工单位技术水平，施工设备；–7、施工建筑材料5【模块编号】MU-01-031-3、设计过程•1、工程可行性研究（工可）～前期规划、关键技术研究、从经济、技术、社会发展论证可行性；•2、初步设计～从不同设计方案中选出推荐方案及最优方案；主要解决总体规划问题，包括桥位选定、桥型、分孔、纵横断面布置、结构的主要尺寸、工程额概算、主要材料用量；初步设计的概算是控制建设项目投资及编制施工预算的依据；•3、施工图设计～对初步设计核定的修建原则、技术方案、技术决定、总投资额进一步细化、具体化的技术文件；必须对桥梁各构件进行详实的分析计算、绘制施工图、编制施工方法、施工材料明细表及预算；•4、※我国的一些具体情况6【模块编号】MU-01-03二、桥梁纵、横断面设计、平面布置2-1桥梁纵断面设计◎包括桥梁的总跨径、分孔、桥面标高、路线、路面纵坡、基础埋置深度及采用的方法；–1、桥梁总跨径•根据水文资料、河床冲刷、基础形式、、航道安排、造价综合考虑；–2、分孔原则•使上、下部结构的总造价最经济；综合考虑跨径、孔数、结构体系、战备等因素的影响；三跨连续梁1：0.8,五跨连续梁1:0.9:0.65;–3、桥面标高的确定•先满足通航要求（通航净空），有航务部门决定，有设计洪水位决定；支座底面高出设计洪水为25厘米，拱顶底面高出1米；跨线桥具体分析；桥上纵坡不大于4%，城市不大于3%；引桥纵坡不大于5%，变化处均需设竖曲线；7【模块编号】MU-01-03车道的布置——按桥梁宽度确定车道数桥面净宽W(m)车辆单向行驶时车辆双向行驶时横向布置车队数W＜7.017.0≤W＜10.57.0≤W＜14.0210.5≤W＜14.0314.0≤W＜17.514.0≤W＜21.0417.5≤W＜21.0521.0≤W＜24.521.0≤W＜28.0624.5≤W＜28.0728.0≤W＜31.528.0≤W＜35.088【模块编号】MU-01-031-2桥梁纵、横断面设计、平面布置(2)•桥梁横断面设计.决定于桥面宽度、结构类型、横截面布置；·服从规范；一般组成为：＃行车道（单个车道宽×车道数）+人行道0.75或1m（+N×0.5）+自行车道（n*1）＋中央带；【↓】＃单个车道宽一般为3.75m/3.5m(V≥80km/h，V＝40/60km/h)＃V＝30km/h时3.25m；V＝20km/h时3.00m（单车道为3.5）.人行道、安全带应高出路面至少20~25cm,一般为25～35厘米.桥面横坡1.5%~3%,利于排水；.栏杆、护栏、灯柱位置、过桥管线等9【模块编号】MU-01-03三、桥梁美学原则•1．在满足功能要求的前提下，要选用最佳的结构型式——纯正、清爽、稳定。质量统一于美，美从属质量。•2．美，主要表现在结构选型和谐与良好的比例，并具有秩序感和韵律感。过多的重复会导致单调。•3．重视与环境协调。材料的选择，表面的质感，特别色彩的运用起着重要作用。模型检试有助于实感判断，审视阴影效果。•4．美丽的桥梁应以其个性对人们产生积极的影响。美和伦理本是相通的，美...
