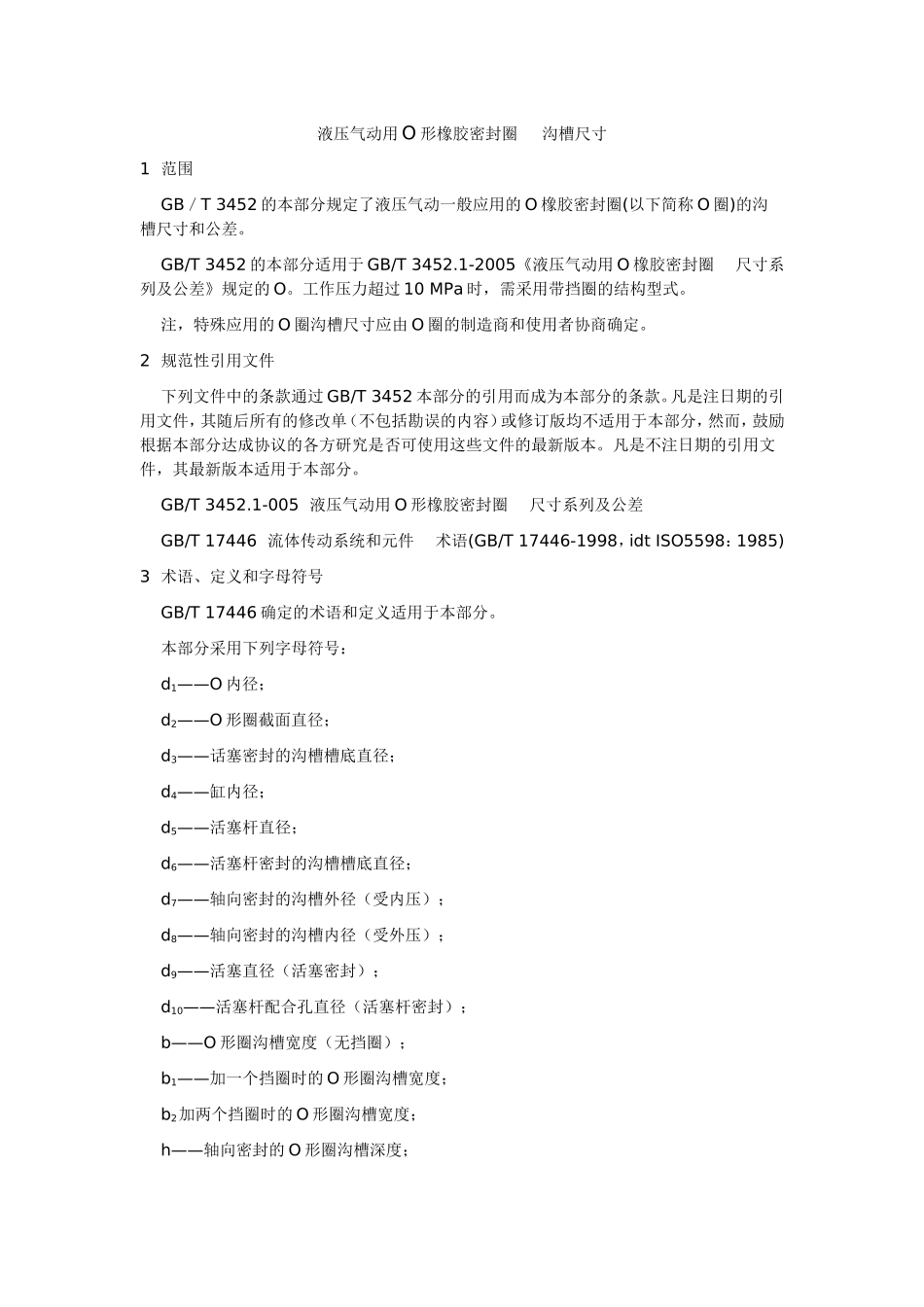

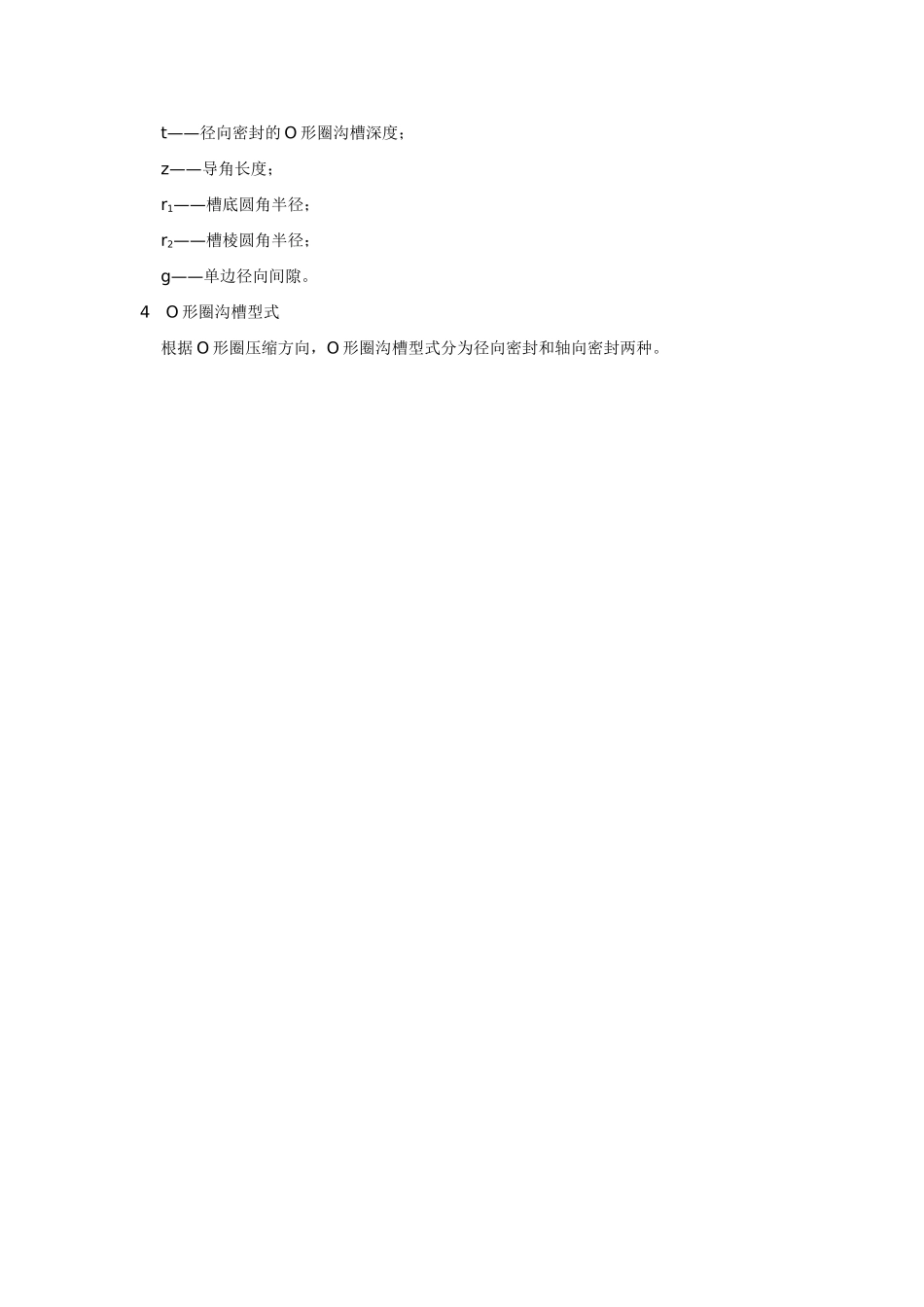

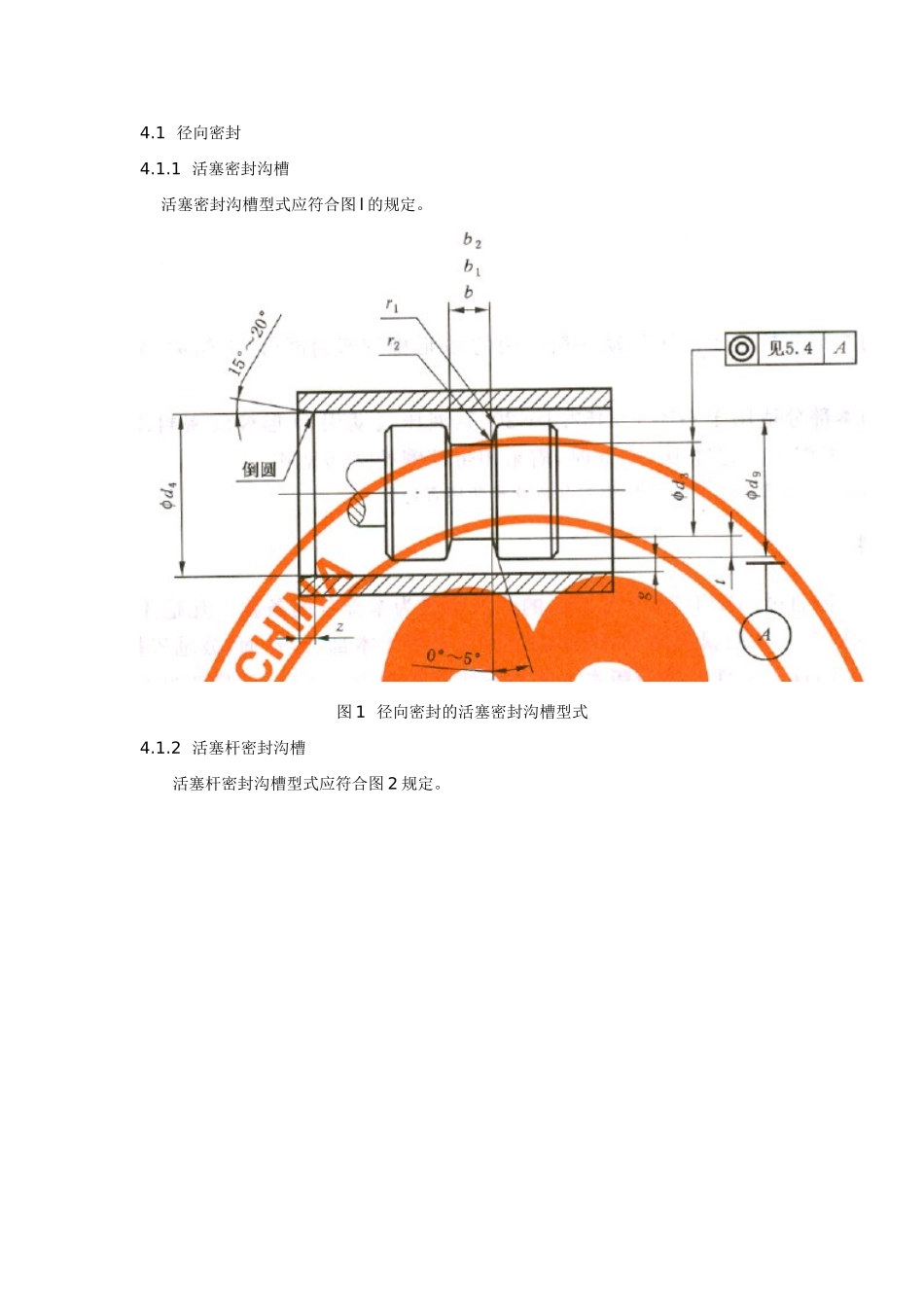

液压气动用O形橡胶密封圈沟槽尺寸1范围GB／T3452的本部分规定了液压气动一般应用的O橡胶密封圈(以下简称O圈)的沟槽尺寸和公差。GB/T3452的本部分适用于GB/T3452.1-2005《液压气动用O橡胶密封圈尺寸系列及公差》规定的O。工作压力超过10MPa时，需采用带挡圈的结构型式。注，特殊应用的O圈沟槽尺寸应由O圈的制造商和使用者协商确定。2规范性引用文件下列文件中的条款通过GB/T3452本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T3452.1-005液压气动用O形橡胶密封圈尺寸系列及公差GB/T17446流体传动系统和元件术语(GB/T17446-1998，idtISO5598：1985)3术语、定义和字母符号GB/T17446确定的术语和定义适用于本部分。本部分采用下列字母符号：d1——O内径；d2——O形圈截面直径；d3——话塞密封的沟槽槽底直径；d4——缸内径；d5——活塞杆直径；d6——活塞杆密封的沟槽槽底直径；d7——轴向密封的沟槽外径（受内压）；d8——轴向密封的沟槽内径（受外压）；d9——活塞直径（活塞密封）；d10——活塞杆配合孔直径（活塞杆密封）；b——O形圈沟槽宽度（无挡圈）；b1——加一个挡圈时的O形圈沟槽宽度；b2加两个挡圈时的O形圈沟槽宽度；h——轴向密封的O形圈沟槽深度；t——径向密封的O形圈沟槽深度；z——导角长度；r1——槽底圆角半径；r2——槽棱圆角半径；g——单边径向间隙。4O形圈沟槽型式根据O形圈压缩方向，O形圈沟槽型式分为径向密封和轴向密封两种。4.1径向密封4.1.1活塞密封沟槽活塞密封沟槽型式应符合图l的规定。图1径向密封的活塞密封沟槽型式4.1.2活塞杆密封沟槽活塞杆密封沟槽型式应符合图2规定。图2径向密封的活塞杆密封沟槽型式4.1.3带挡圈的沟槽带挡圈的沟槽型式应符合图3的规定。图3径向密封带挡圈密封沟槽型式4.2轴向密封4.2.1受内部压力的沟槽受内部压力的沟槽型式应符合图4的规定。图4轴向密封受内部压力的沟槽型式4.2.2受外部压力的沟槽受外部压力的沟槽型式应符合图5的规定。图5轴向密封受外部压力的沟槽型式5O形圈沟槽尺寸与公差5.1径向密封径向密封的沟槽型式见图1～图3。5.1.1径向密封的沟槽尺寸径向密封的沟槽尺寸应符合表l的规定。表1径向密封的沟槽尺寸单位为毫米O形圈截面直径d21.802.653.555.307.00沟槽宽度气动动密封2.23.44.66.99.3液压动密封或静密封b2.43.64.87.19.5b13.85.06.29.012.3b25.26.47.610.915.1表1（续）单位为毫米O形圈截面直径d21.802.653.555.307.00沟槽深度t活塞密封（计算d3用）液压动密封1.352.102.854.355.85气动动密封1.42.152.954.56.1静密封1.322.02.94.315.85活塞密封（计算d6用）液压动密封1.352.102.854.355.85气动动密封1.42.152.954.56.1静密封1.322.02.94.315.85最小导角长度Zmin1.11.51.82.73.6沟槽底圆角半径r10.2～0.40.4～0.80.8～1.2沟槽棱圓角半径r20.1～0.3注：t值考虑了O形橡胶密封圈的压缩率，允许活塞或活塞杆密封沟槽深度值按实际需要选定。5.1.2径向密封沟槽槽底直径5.1.2.1活塞密封沟槽图l为活塞密封沟槽的型式。按式(1)计算d3的最大值：d3max=d4min-2t……………………………………………………………………(1)式中：d3max——d3的基本尺寸加上偏差，mm；d4min——d4的基本尺寸加下偏差，mm。根据缸内径d4的基本尺寸查表6，得到适用的O形圈规格；查表3，由缸内径公差来确定d4min，查表l确定t，再按公式(1)计算d3max；查表3，由沟槽槽底直径公差确定d3的基本尺寸及d3min。5.1.2.2活塞杆密封沟槽图2为活塞杆密封的沟槽型式。按式(2)计算d6的最小直径：d6min=d5max+2t…………………………………………………………………………(2)式中：d6min——d6的基本尺寸加下偏差，mm；d5max——d5的基本尺寸加上偏差，mm。根据活塞杆直径d5的基本尺寸查表9，得到适用的O形圈规格；查表3，由活塞杆直径公差来确定d5max，查表l确定t，再按公式(2)计算d6min；查表3，由沟槽槽底直径公差确定d6的基本尺寸及d6max。5.2...
