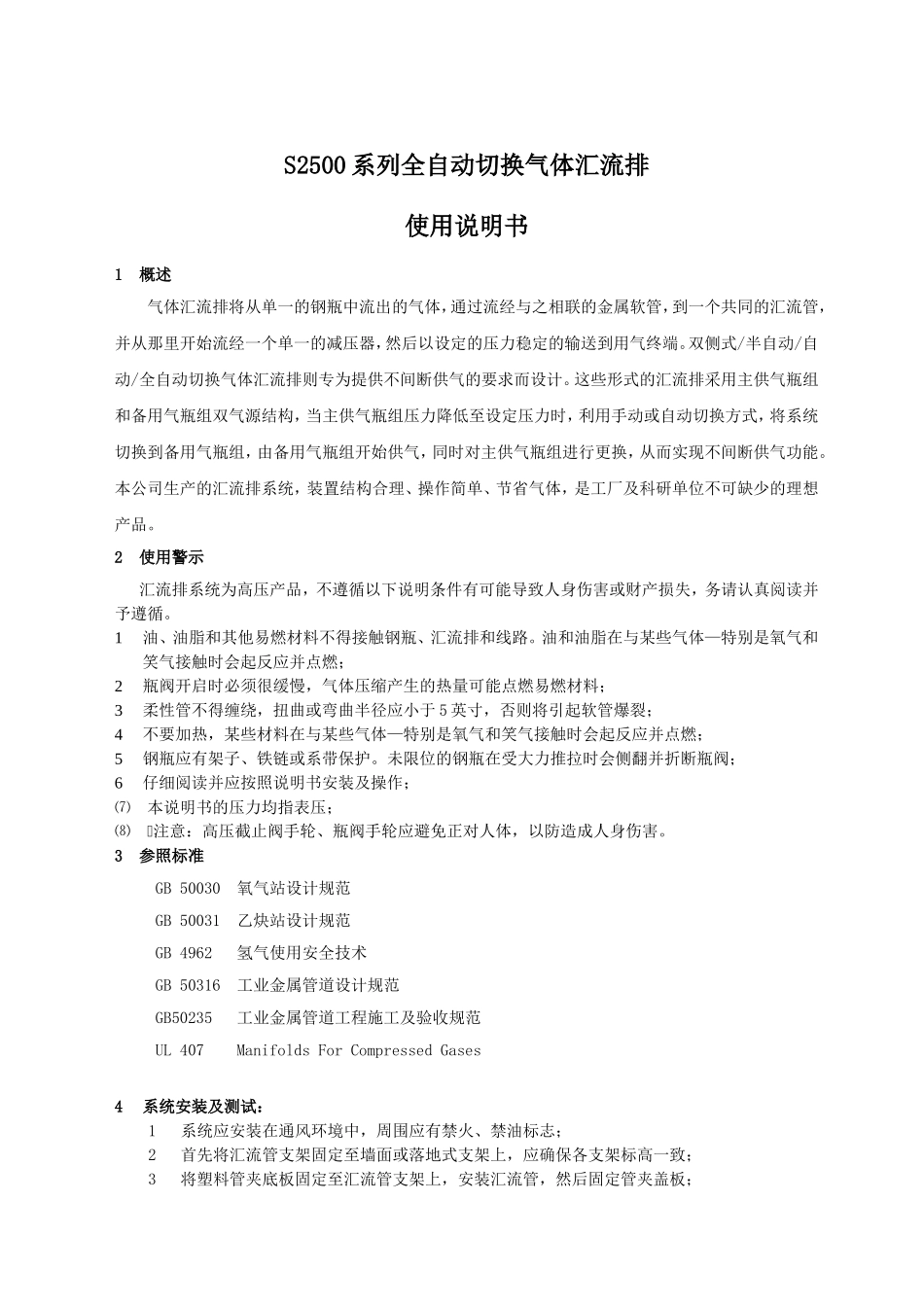

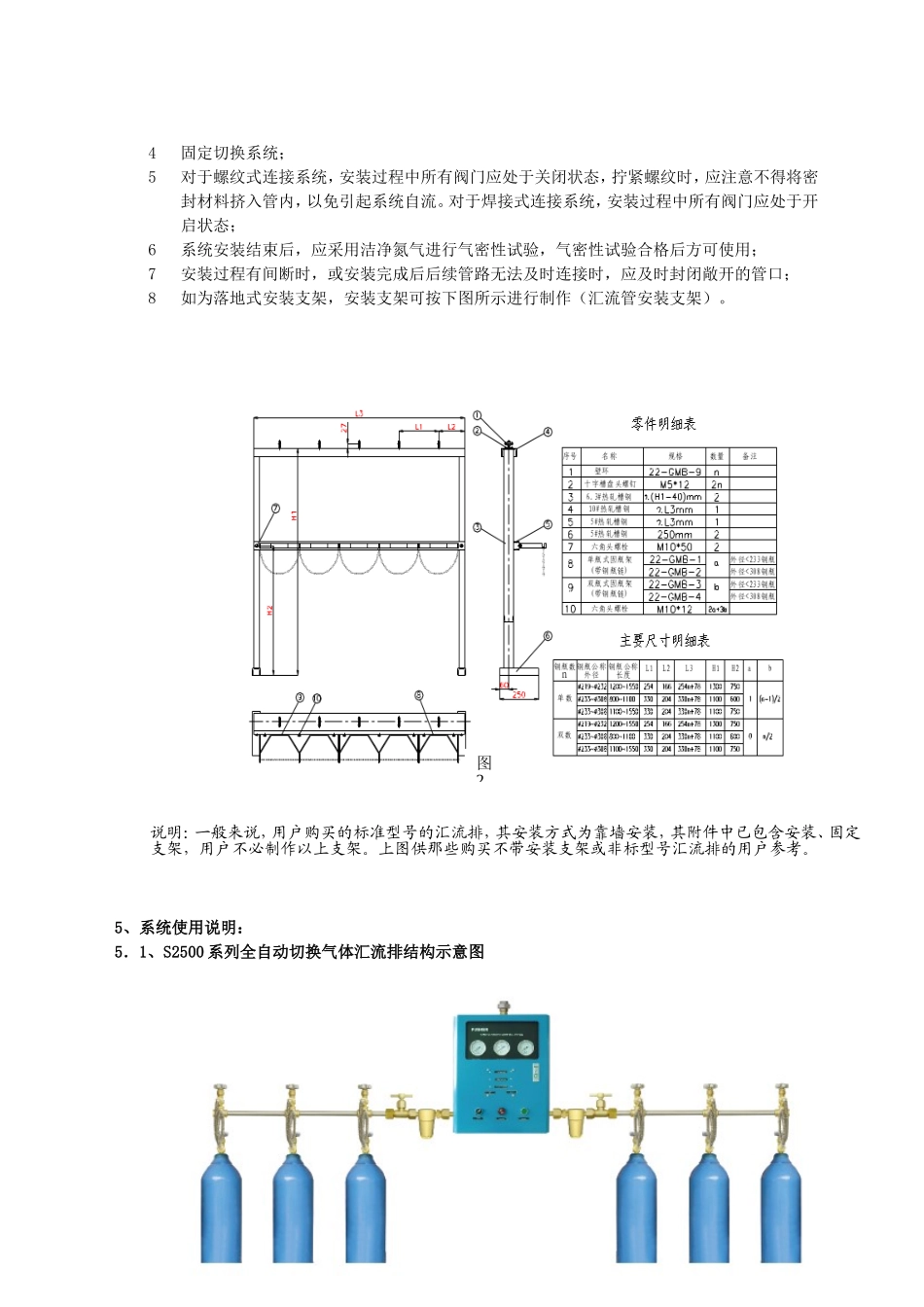

S2500全自动切换气体汇流排使用说明书上海浦煦流体控制系统有限公司上海市华宁路3700弄76号,201108Tel：021-51029570Fax：021-64423641网址：www.sh-pusher.comSPM-004S2500系列全自动切换气体汇流排使用说明书1概述气体汇流排将从单一的钢瓶中流出的气体，通过流经与之相联的金属软管，到一个共同的汇流管，并从那里开始流经一个单一的减压器，然后以设定的压力稳定的输送到用气终端。双侧式/半自动/自动/全自动切换气体汇流排则专为提供不间断供气的要求而设计。这些形式的汇流排采用主供气瓶组和备用气瓶组双气源结构，当主供气瓶组压力降低至设定压力时，利用手动或自动切换方式，将系统切换到备用气瓶组，由备用气瓶组开始供气，同时对主供气瓶组进行更换，从而实现不间断供气功能。本公司生产的汇流排系统，装置结构合理、操作简单、节省气体，是工厂及科研单位不可缺少的理想产品。2使用警示汇流排系统为高压产品，不遵循以下说明条件有可能导致人身伤害或财产损失，务请认真阅读并予遵循。1油、油脂和其他易燃材料不得接触钢瓶、汇流排和线路。油和油脂在与某些气体—特别是氧气和笑气接触时会起反应并点燃；2瓶阀开启时必须很缓慢，气体压缩产生的热量可能点燃易燃材料；3柔性管不得缠绕，扭曲或弯曲半径应小于5英寸，否则将引起软管爆裂；4不要加热，某些材料在与某些气体—特别是氧气和笑气接触时会起反应并点燃；5钢瓶应有架子、铁链或系带保护。未限位的钢瓶在受大力推拉时会侧翻并折断瓶阀；6仔细阅读并应按照说明书安装及操作；⑺本说明书的压力均指表压；⑻注意：高压截止阀手轮、瓶阀手轮应避免正对人体，以防造成人身伤害。3参照标准GB50030氧气站设计规范GB50031乙炔站设计规范GB4962氢气使用安全技术GB50316工业金属管道设计规范GB50235工业金属管道工程施工及验收规范UL407ManifoldsForCompressedGases4系统安装及测试：1系统应安装在通风环境中，周围应有禁火、禁油标志；2首先将汇流管支架固定至墙面或落地式支架上，应确保各支架标高一致；3将塑料管夹底板固定至汇流管支架上，安装汇流管，然后固定管夹盖板；4固定切换系统；5对于螺纹式连接系统，安装过程中所有阀门应处于关闭状态，拧紧螺纹时，应注意不得将密封材料挤入管内，以免引起系统自流。对于焊接式连接系统，安装过程中所有阀门应处于开启状态；6系统安装结束后，应采用洁净氮气进行气密性试验，气密性试验合格后方可使用；7安装过程有间断时，或安装完成后后续管路无法及时连接时，应及时封闭敞开的管口；8如为落地式安装支架，安装支架可按下图所示进行制作（汇流管安装支架）。5、系统使用说明：5．1、S2500系列全自动切换气体汇流排结构示意图说明：一般来说，用户购买的标准型号的汇流排，其安装方式为靠墙安装，其附件中已包含安装、固定支架，用户不必制作以上支架。上图供那些购买不带安装支架或非标型号汇流排的用户参考。图25．2、S2500系列全自动切换气体汇流排使用说明5．2．1、按系统配置及安装示意图（附图）连接好系统后，仔细检查各元件间的螺纹连接是否可靠，确认系统中的气瓶瓶阀、汇流管角阀、汇流排截止阀(阀门手轮顺时针方向关闭、逆时针方向开启)、减压器均处于关闭状态（调压手柄逆时针方向旋松）；5．2．2、用中性肥皂水检查各元件和各联接处是否存在漏气，确认无漏气后，再进行下一步操作；5．2．3、气体从钢瓶经金属软管流入汇流管，然后流入自动切换系统内的减压阀、电磁阀、常开球阀、单向阀，最后流入管路系统，向设备供气；5．2．4、两路电磁阀受自动切换控制器控制，优先开启的一侧(传感器优先感受到压力的一侧)电磁阀优先打开向系统供气。下面以右侧杜瓦瓶组优先供气为例进行说明，此时控制器上右侧供气状态指示灯为绿色。如果左侧气瓶压力0.3BAR(即为有气状态，报警器切换报警压力值出厂预设为0.3BAR，该数值可在报警器数显仪表上进行重新设定，设定方法参阅仪表使用说明书)报警器上对应的黄灯亮，若压力值低于0.3BAR，报警器上对应的红灯亮；5．2．5、当右侧钢瓶压力降至0.3BAR时，报警器自动发出声光报警，左侧对应的电磁阀打开，右侧对应的电磁阀关闭，...
