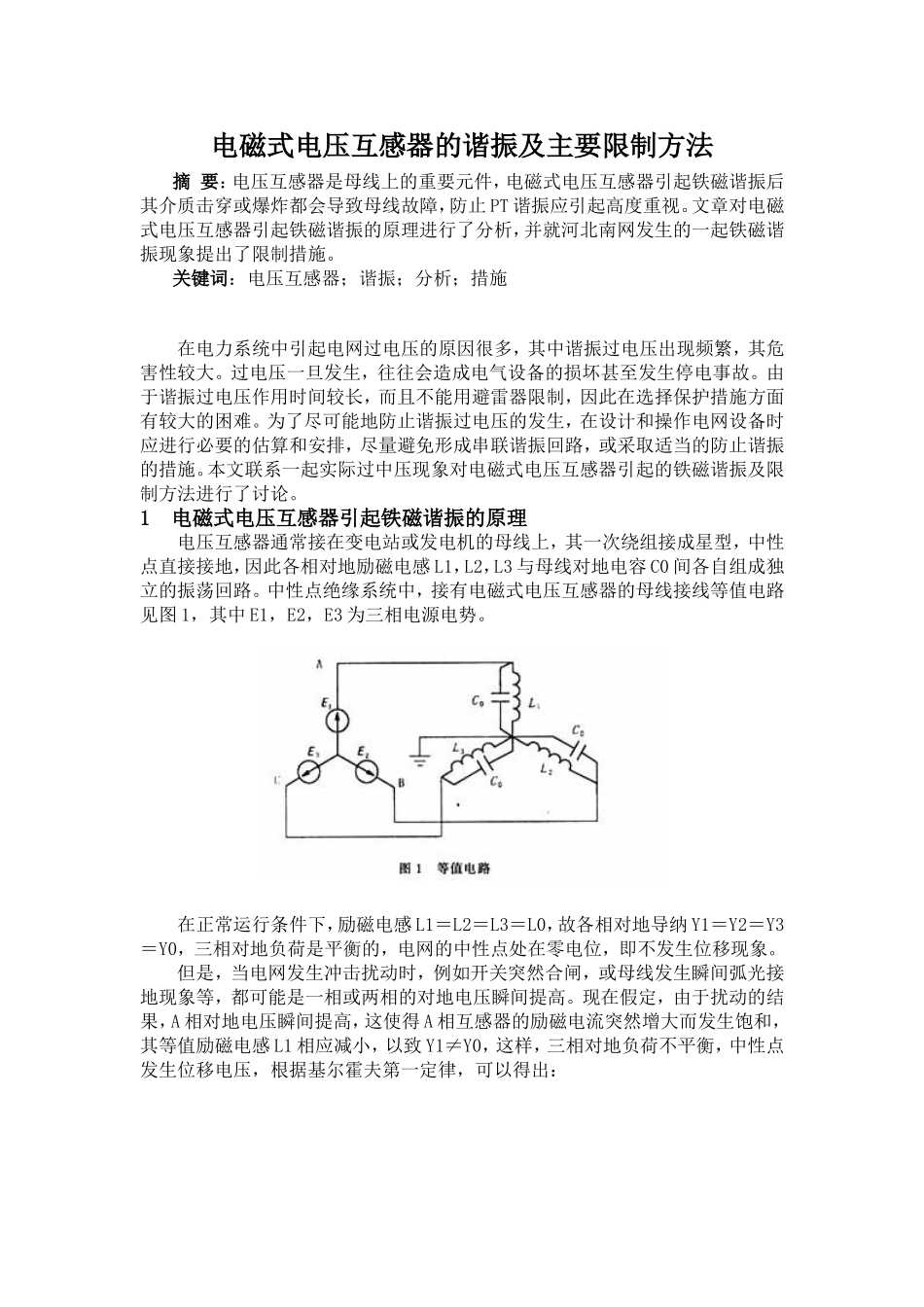

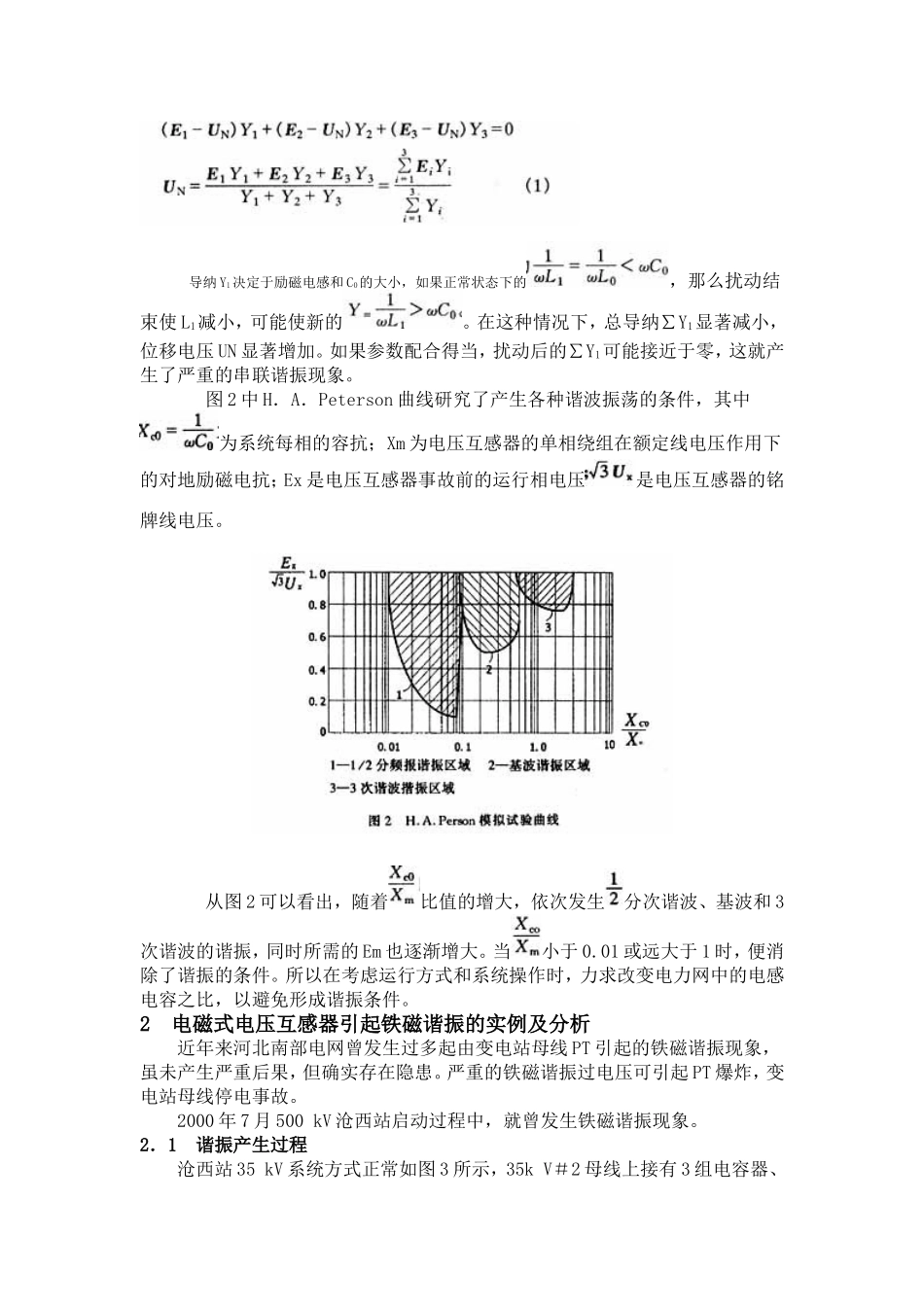

电磁式电压互感器的谐振及主要限制方法摘要：电压互感器是母线上的重要元件，电磁式电压互感器引起铁磁谐振后其介质击穿或爆炸都会导致母线故障，防止PT谐振应引起高度重视。文章对电磁式电压互感器引起铁磁谐振的原理进行了分析，并就河北南网发生的一起铁磁谐振现象提出了限制措施。关键词：电压互感器；谐振；分析；措施在电力系统中引起电网过电压的原因很多，其中谐振过电压出现频繁，其危害性较大。过电压一旦发生，往往会造成电气设备的损坏甚至发生停电事故。由于谐振过电压作用时间较长，而且不能用避雷器限制，因此在选择保护措施方面有较大的困难。为了尽可能地防止谐振过电压的发生，在设计和操作电网设备时应进行必要的估算和安排，尽量避免形成串联谐振回路，或采取适当的防止谐振的措施。本文联系一起实际过中压现象对电磁式电压互感器引起的铁磁谐振及限制方法进行了讨论。1电磁式电压互感器引起铁磁谐振的原理电压互感器通常接在变电站或发电机的母线上，其一次绕组接成星型，中性点直接接地，因此各相对地励磁电感L1，L2，L3与母线对地电容C0间各自组成独立的振荡回路。中性点绝缘系统中，接有电磁式电压互感器的母线接线等值电路见图1，其中E1，E2，E3为三相电源电势。在正常运行条件下，励磁电感L1＝L2＝L3＝L0，故各相对地导纳Y1＝Y2＝Y3＝Y0，三相对地负荷是平衡的，电网的中性点处在零电位，即不发生位移现象。但是，当电网发生冲击扰动时，例如开关突然合闸，或母线发生瞬间弧光接地现象等，都可能是一相或两相的对地电压瞬间提高。现在假定，由于扰动的结果，A相对地电压瞬间提高，这使得A相互感器的励磁电流突然增大而发生饱和，其等值励磁电感L1相应减小，以致Y1≠Y0，这样，三相对地负荷不平衡，中性点发生位移电压，根据基尔霍夫第一定律，可以得出：导纳Y1决定于励磁电感和C0的大小，如果正常状态下的，那么扰动结束使L1减小，可能使新的。在这种情况下，总导纳∑Y1显著减小，位移电压UN显著增加。如果参数配合得当，扰动后的∑Y1可能接近于零，这就产生了严重的串联谐振现象。图2中H．A．Peterson曲线研究了产生各种谐波振荡的条件，其中为系统每相的容抗；Xm为电压互感器的单相绕组在额定线电压作用下的对地励磁电抗；Ex是电压互感器事故前的运行相电压是电压互感器的铭牌线电压。从图2可以看出，随着比值的增大，依次发生分次谐波、基波和3次谐波的谐振，同时所需的Em也逐渐增大。当小于0.01或远大于1时，便消除了谐振的条件。所以在考虑运行方式和系统操作时，力求改变电力网中的电感电容之比，以避免形成谐振条件。2电磁式电压互感器引起铁磁谐振的实例及分析近年来河北南部电网曾发生过多起由变电站母线PT引起的铁磁谐振现象，虽未产生严重后果，但确实存在隐患。严重的铁磁谐振过电压可引起PT爆炸，变电站母线停电事故。2000年7月500kV沧西站启动过程中，就曾发生铁磁谐振现象。2．1谐振产生过程沧西站35kV系统方式正常如图3所示，35kV＃2母线上接有3组电容器、两组电抗器及母线PT。按照沧西站启动计划，最后进行35kV系统投运。值班人员执行省调命令，合上＃2主变的312开关后，发现三相线电压为37．8kV，数值稳定。相电压应为21．8kV，但实际上A、B、C三相对地电压分别升高到25kV、27kV、25kV，且表针摇摆，PT开口三角3U0电压为73V。现场值班人员发现异常后拉开312开关，并对35kV系统一二次设备进行了详细的检查，发现一二次设备及表计均无异常。后又带60000kVA电抗器组再合312开关，现象同上。经过现场初步分析，从现象上判断是在空冲母线时发生谐振。退出电抗器，在开口三角加60W灯泡，仍未消除谐振。2．2谐振分析沧西站35kV母线结构满足串联铁磁谐振发生的条件，即谐振是由带铁芯的非线性电感元件（电压互感器）和电容元件（母线对地电容）构成的回路产生；其次312开关的合闸冲击是谐振的诱发因素。2．2．135kV母线对地电容计算沧西站35kV母线数据见表1。根据电磁场理论中的“镜像法”原理，考虑大地影响后，每相的对地电容为：其中，H1、H2、H3及H12、H23、H31为各导线与镜像导线之间的距离，DjP为三相导线之间的几何均距。对于水平布置...
