顶板埋管及抵抗墙施工测量方案VIP免费

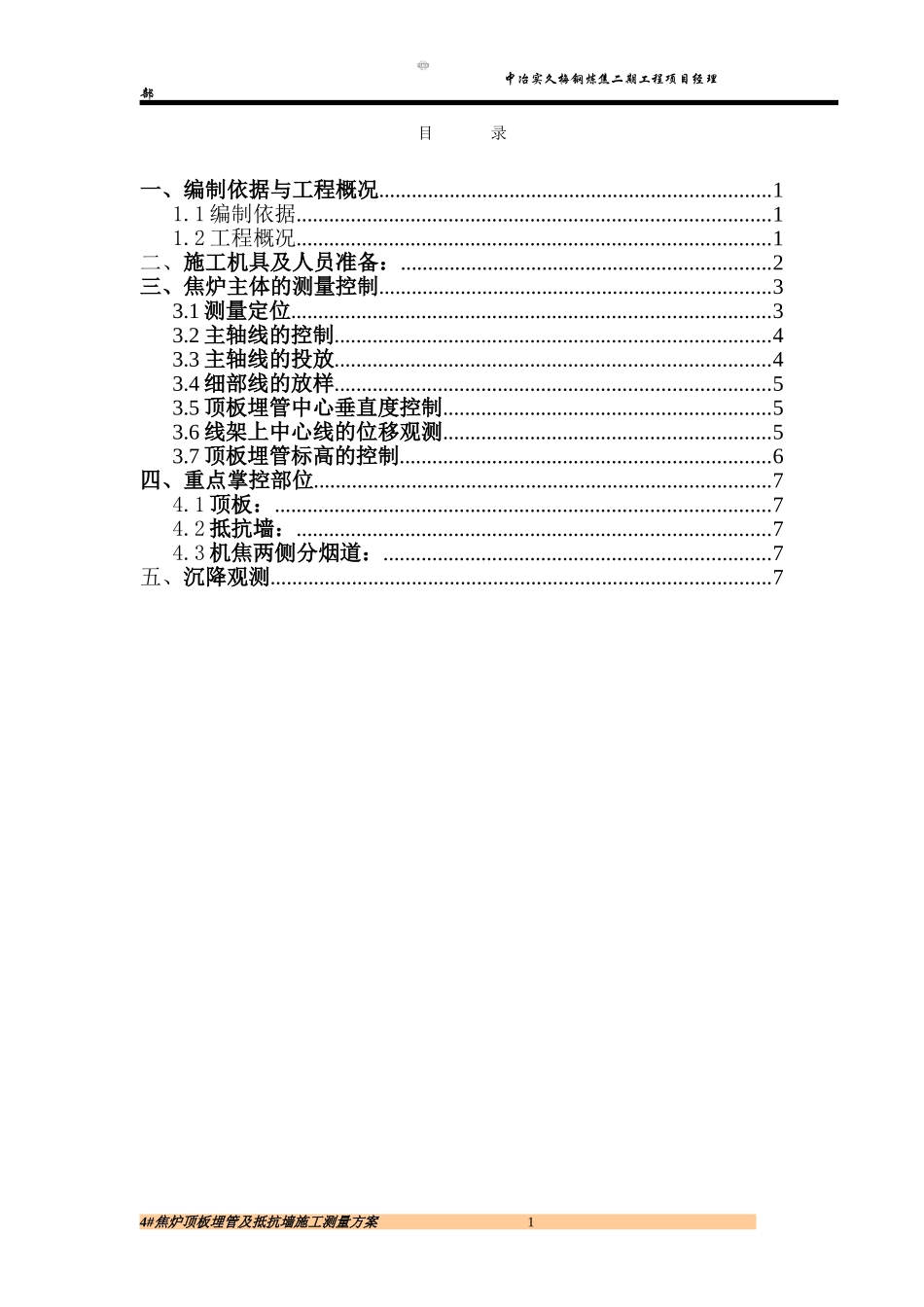

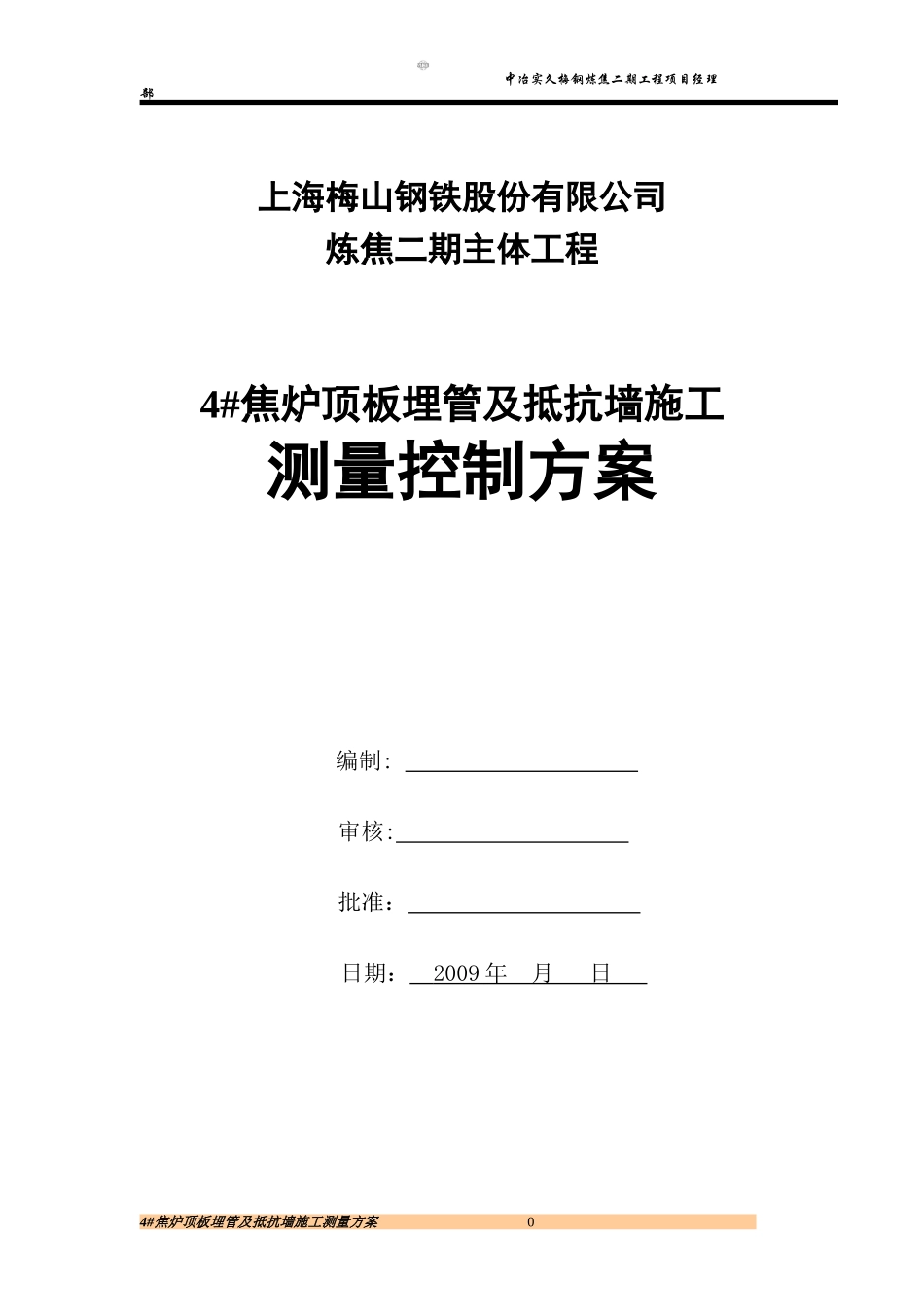

中冶实久梅钢炼焦二期工程项目经理部上海梅山钢铁股份有限公司炼焦二期主体工程4#焦炉顶板埋管及抵抗墙施工测量控制方案编制:审核:批准：日期：2009年月日4#焦炉顶板埋管及抵抗墙施工测量方案0中冶实久梅钢炼焦二期工程项目经理部目录一、编制依据与工程概况........................................................................11.1编制依据.......................................................................................11.2工程概况.......................................................................................1二、施工机具及人员准备：....................................................................2三、焦炉主体的测量控制........................................................................33.1测量定位........................................................................................33.2主轴线的控制................................................................................43.3主轴线的投放................................................................................43.4细部线的放样................................................................................53.5顶板埋管中心垂直度控制............................................................53.6线架上中心线的位移观测............................................................53.7顶板埋管标高的控制....................................................................6四、重点掌控部位....................................................................................74.1顶板：...........................................................................................74.2抵抗墙：.......................................................................................74.3机焦两侧分烟道：.......................................................................7五、沉降观测............................................................................................74#焦炉顶板埋管及抵抗墙施工测量方案1中冶实久梅钢炼焦二期工程项目经理部一、编制依据与工程概况1.1编制依据中冶焦耐工程技术有限公司所设计的《上海梅山钢铁有限公司3＃、4＃焦炉基础施工图》，图纸编号413EJ13031。《焦炉基础顶板埋管图》，图纸编号415EL13090。宝钢股份公司及梅钢的相关文件和标准；现行国家标准、规范和规程：《中短程光电测距规程》（ZBA76002-87）《工程测量规范》（GB50026-2007）《建筑变形测量规程》(JGJ/T82-97)《工程测量基本术语标准》（GB/T50228-96）1.2工程概况1.2.1焦炉砼顶板为厚400mm的钢筋砼现浇板，梁高均为1100mm，砼结构面标高为▽1.809米，砼浇筑后板面作20mm厚1：2水泥砂浆找平层，最终砼顶面标高▽1.829米。（见图1）图11.2.2顶板上埋设煤气下喷管、下调管、测温管，煤气下喷管，我们采用一次性现浇预埋。对埋管进行上下分别固定。如下表：序号名称规格数量上口标高中心公差附图1煤气下喷管焊管Φ48.3*3.520742.689±3mm见图22下调管无缝管Φ133*423562.049±3mm见图33测温管焊管Φ76.1*4612.049±3mm见图44#焦炉顶板埋管及抵抗墙施工测量方案1中冶实久梅钢炼焦二期工程项目经理部图2图3图41.2.3煤气下喷管沿纵向设61排，排距1500mm，每排34个，横向间距505mm；测温管横向设1排，61个，间距1500mm。（见附录1）下调管沿纵向设124排，排距按720mm和780mm间隔设置，每排19个，横向间距1010mm。（见附录2）1.2.3抵抗墙座落在焦炉基础的底板上，其底部标高为▽-3.800，顶部为▽16.076，由五根断面为600×2500的框架柱，三道框架梁，以及板厚200mm的现浇钢筋砼梁板结构，每座焦炉抵抗墙（两堵抵抗墙）C30混凝土约420m3。1.2.4抵抗墙为一独立构筑物，结构厚大，配置钢筋直径大，且密，单片抵抗墙混凝土量达200多立方米，浇筑时分两次施工到顶，第一次浇注至▽...
