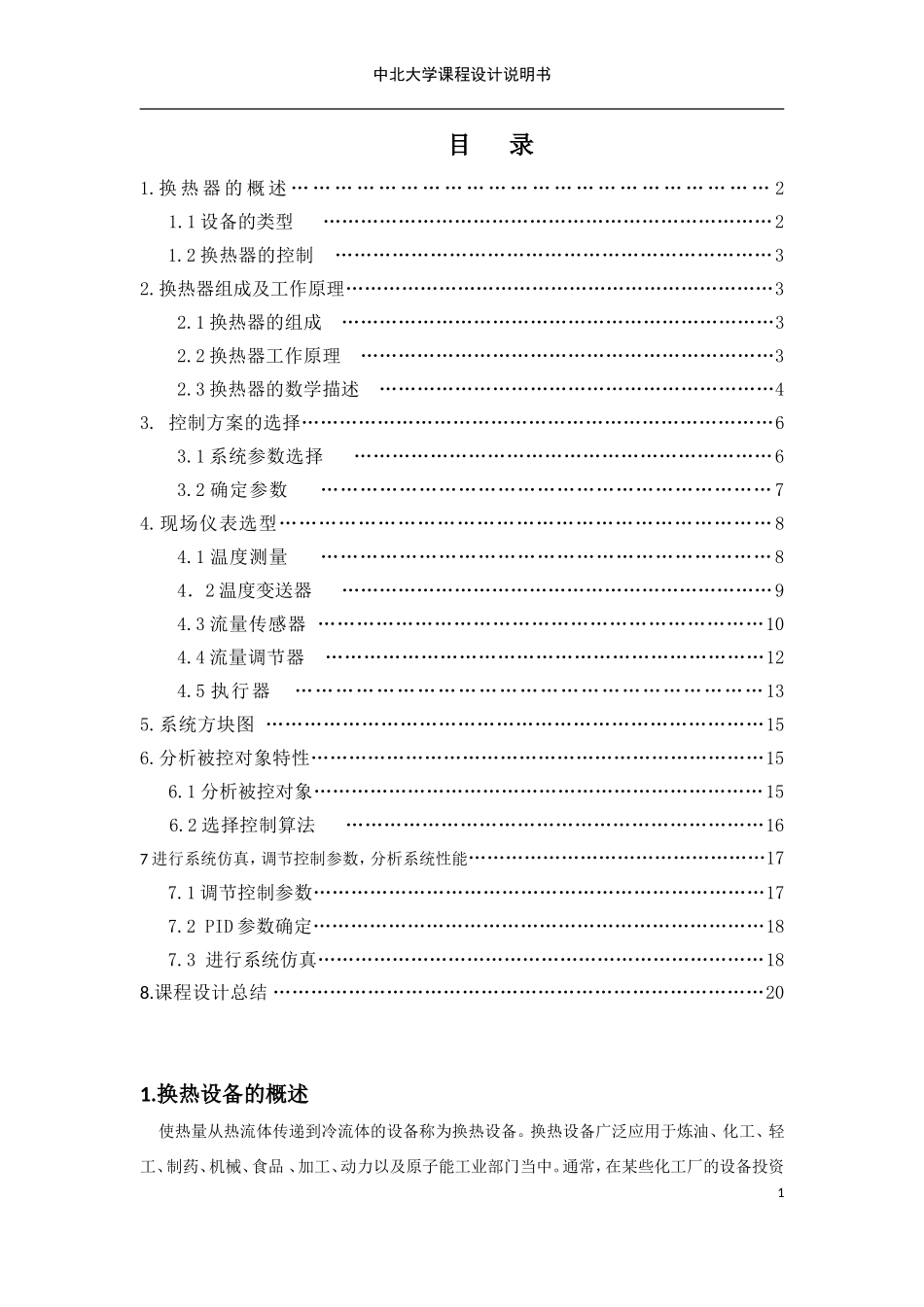

中北大学课程设计说明书目录1.换热器的概述…………………………………………………………21.1设备的类型………………………………………………………………21.2换热器的控制……………………………………………………………32.换热器组成及工作原理……………………………………………………………32.1换热器的组成……………………………………………………………32.2换热器工作原理…………………………………………………………32.3换热器的数学描述………………………………………………………43.控制方案的选择…………………………………………………………………63.1系统参数选择…………………………………………………………63.2确定参数……………………………………………………………74.现场仪表选型…………………………………………………………………84.1温度测量……………………………………………………………84．2温度变送器……………………………………………………………94.3流量传感器……………………………………………………………104.4流量调节器……………………………………………………………124.5执行器……………………………………………………………135.系统方块图……………………………………………………………………156.分析被控对象特性………………………………………………………………156.1分析被控对象………………………………………………………………156.2选择控制算法…………………………………………………………167进行系统仿真，调节控制参数，分析系统性能…………………………………………177.1调节控制参数………………………………………………………………177.2PID参数确定………………………………………………………………187.3进行系统仿真………………………………………………………………188.课程设计总结……………………………………………………………………201.换热设备的概述使热量从热流体传递到冷流体的设备称为换热设备。换热设备广泛应用于炼油、化工、轻工、制药、机械、食品、加工、动力以及原子能工业部门当中。通常，在某些化工厂的设备投资1中北大学课程设计说明书中，换热器占总投资的30%；在现代炼油厂中，换热器约占全部工艺设备投资的40%以上；在海水淡化工业生产当中，几乎全部设备都是由换热器组成的。换热器的先进性、合理性和运转的可靠性直接影响产品的质量、数量和成本。1.1设备的分类根据不同的使用目的，换热器可以分为四类：加热器、冷却器、蒸发器、冷凝器。按照传热原理和实现热交换的形式不同可以分为间壁式换热器、混合式换热器、蓄热式换热（冷热流体直接接触）、有液态载热体的间接式换热器四种。在石油、化工生产中间壁式换热器应用的最为广泛。按冷、热流体进行热量交换的形式分为两类：一类是在无相变情况下的加热或冷却，另一种是在相变的情况下的加热或冷却。按传热设备的结构形式来分，则有列管式、蛇管式、夹套式和套管式等[1]。衡量一台换热器好坏的标准是传热效率高，流体阻力小，强度足够，结构合理，安全可靠，节省材料，成本低，制造、安装、检修方便。1.2换热设备的换热目的在炼油的化工生产中，换热器设备应用极其广泛。进行换热的目的主要有下列四种：1.使工艺介质达到规定的温度，以使化学反应或其他工艺过程很好的进行；2.生产过程中加入吸收的热量或除去放出的热量，使工艺过程能在规定的温度范围内进行；3.某些工艺过程需要改变无聊的相态；4.回收热量。由于换热目的的不同，其被控变量也不完全一样。在大多数情况下，被控变量是温度，为了使被加热的工艺介质达到规定的温度，常常取出温度问被控温度、调节加热蒸汽量使工艺介质出口温度恒定。对于不同的工艺要求，被控变量也可以是流量、压力、液位等。2.换热器出口温度控制系统的组成特点2.1换热器的组成有换热器出口温度控制系统流程图1可以看出系统包括换热器、热水炉、控制冷流体的多级离心泵、变频器、涡轮流量传感器、温度传感器等设备。根据控制系2中北大学课程设计说明书统的复杂程度，可以将其分为...
