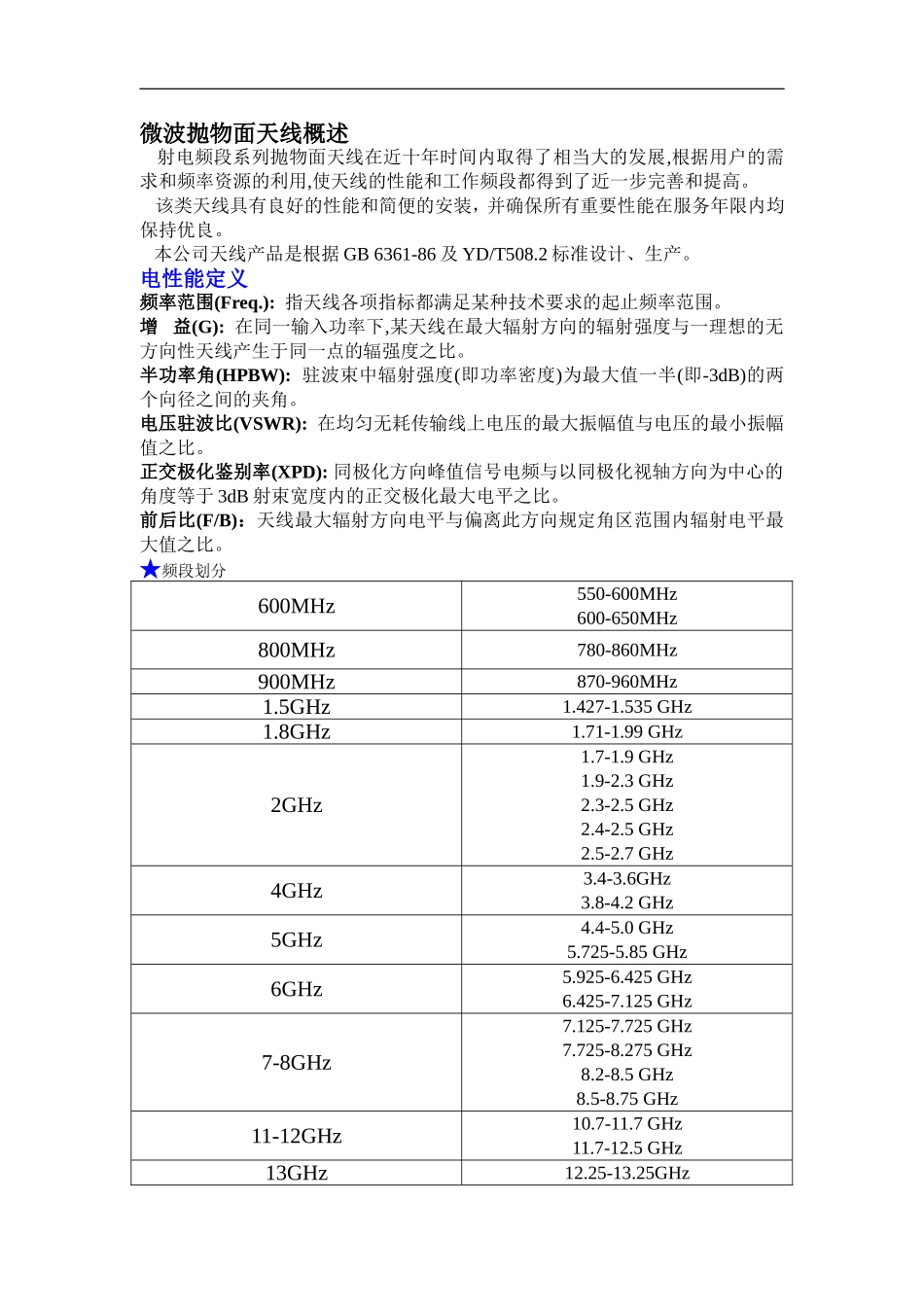

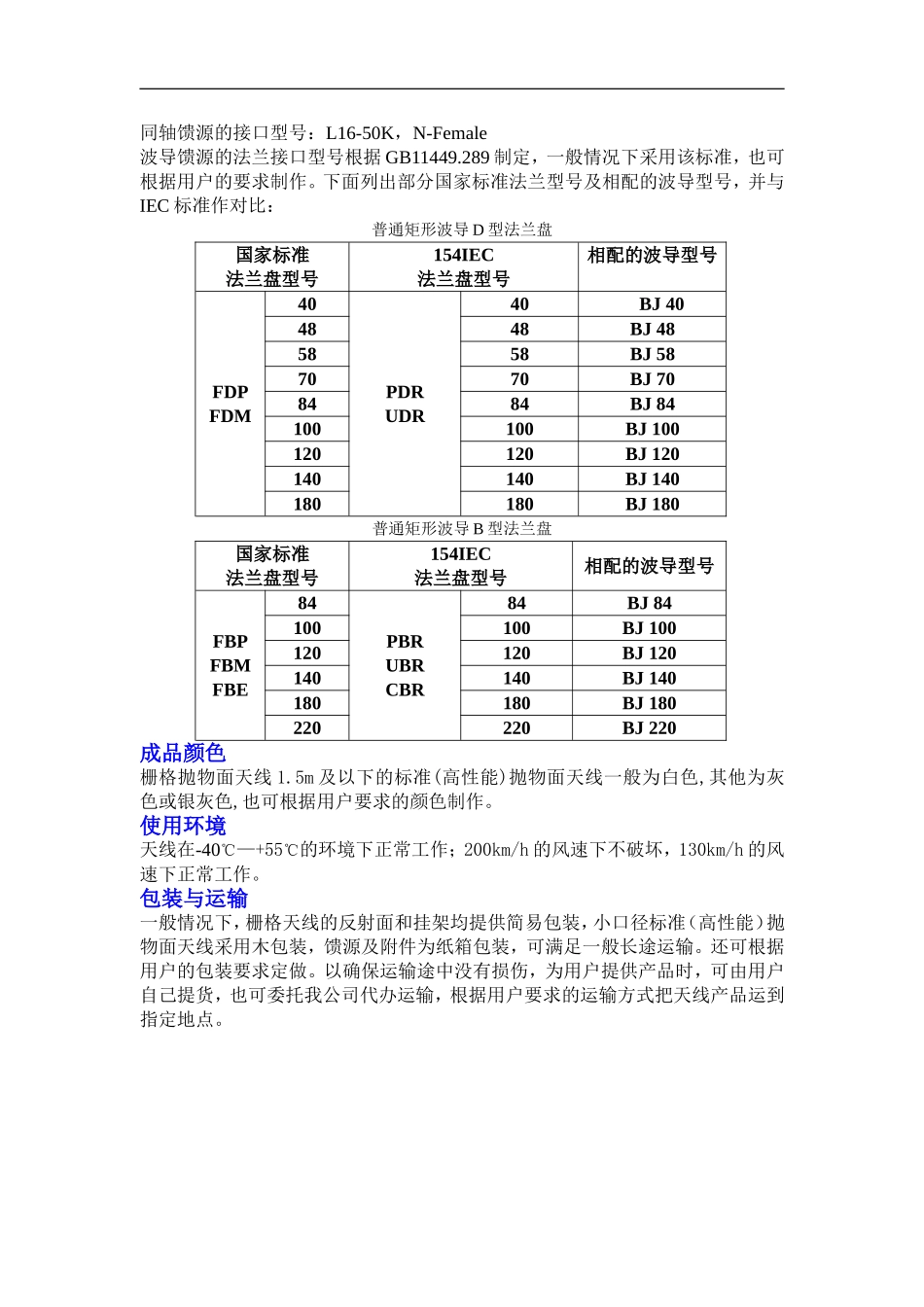

微波抛物面天线概述射电频段系列抛物面天线在近十年时间内取得了相当大的发展,根据用户的需求和频率资源的利用,使天线的性能和工作频段都得到了近一步完善和提高。该类天线具有良好的性能和简便的安装，并确保所有重要性能在服务年限内均保持优良。本公司天线产品是根据GB6361-86及YD/T508.2标准设计、生产。电性能定义频率范围(Freq.):指天线各项指标都满足某种技术要求的起止频率范围。增益(G):在同一输入功率下,某天线在最大辐射方向的辐射强度与一理想的无方向性天线产生于同一点的辐强度之比。半功率角(HPBW):驻波束中辐射强度(即功率密度)为最大值一半(即-3dB)的两个向径之间的夹角。电压驻波比(VSWR):在均匀无耗传输线上电压的最大振幅值与电压的最小振幅值之比。正交极化鉴别率(XPD):同极化方向峰值信号电频与以同极化视轴方向为中心的角度等于3dB射束宽度内的正交极化最大电平之比。前后比(F/B)：天线最大辐射方向电平与偏离此方向规定角区范围内辐射电平最大值之比。★频段划分600MHz550-600MHz600-650MHz800MHz780-860MHz900MHz870-960MHz1.5GHz1.427-1.535GHz1.8GHz1.71-1.99GHz2GHz1.7-1.9GHz1.9-2.3GHz2.3-2.5GHz2.4-2.5GHz2.5-2.7GHz4GHz3.4-3.6GHz3.8-4.2GHz5GHz4.4-5.0GHz5.725-5.85GHz6GHz5.925-6.425GHz6.425-7.125GHz7-8GHz7.125-7.725GHz7.725-8.275GHz8.2-8.5GHz8.5-8.75GHz11-12GHz10.7-11.7GHz11.7-12.5GHz13GHz12.25-13.25GHz15GHz14.4-15.35GHz18GHz17.7-19.7GHz23GHz21.2–23.6GHz25GHz24.25–26.5GHz★抛物面天线分类天线划分为：标准(普通)性能抛物面天线高性能抛物面天线栅格抛物面天线标准抛物面天线和高性能抛物面天线包括单极化前馈和双极化前馈两种馈电方式；而栅格抛物面天线为单极化前馈方式。天线型号定义：WTXXX--XXX极化方式工作频率的起始频率天线口径类型微波天线其中,”类型”含义:B表示标准抛物面天线G表示高性能抛物面天线S表示栅格抛物面天线“极化方式”含义:D表示单极化S表示双极化例如:WTB12-82D表示工作在8.2-8.5GHz频段,口径为1.2m的单极化标准抛物面天线。WTS18-870表示工作在870-960MHz频段、口径为1.8m的栅格抛物面天线。★反射面标准抛物面天线和高性能抛物面天线按口径划分为0.6m、0.8m、1.0m、1.2m、1.5m、2.0m、2.4m、3.2m等。其反射面选用高强度铝板数控旋压成形，而且为防止回弹对不同批次的材料对程序进行修正，因而具有良好的精度,并进行可靠的表面处理。栅格抛物面天线按口径划分为1.2m、1.8m、2.4m、3.0m、3.7m、4.6m等。其材料选用优质铝型材，由模具保证其面精度，采用氩弧焊接成型，具有良好的抗风性能且强度和刚度可靠。挂架一般的，较大口径天线的挂架采用通常的三角架形式，小口径天线则采用各自适当的挂架形式，栅格抛物面天线提供与铁塔连接的垂直抱杆及其附件，而其他天线原则上不提供，由用户自备。所有天线挂架均有俯仰调整机构，1.2m及以上天线挂架配有方位调整杆，挂架表面均经热浸锌处理，具有较强的防腐能力。对需要以座架方式安装天线的用户可提供座架馈源具备良好的水密性和气密性。具有优良的电气性能指标。同轴馈源的接口型号：L16-50K，N-Female波导馈源的法兰接口型号根据GB11449.289制定，一般情况下采用该标准，也可根据用户的要求制作。下面列出部分国家标准法兰型号及相配的波导型号，并与IEC标准作对比：普通矩形波导D型法兰盘国家标准法兰盘型号154IEC法兰盘型号相配的波导型号FDPFDM40PDRUDR40BJ404848BJ485858BJ587070BJ708484BJ84100100BJ100120120BJ120140140BJ140180180BJ180普通矩形波导B型法兰盘国家标准法兰盘型号154IEC法兰盘型号相配的波导型号FBPFBMFBE84PBRUBRCBR84BJ84100100BJ100120120BJ120140140BJ140180180BJ180220220BJ220成品颜色栅格抛物面天线1.5m及以下的标准(高性能)抛物面天线一般为白色,其他为灰色或银灰色,也可根据用户要求的颜色制作。使用环境天线在-40℃—+55℃的环境下正常工作；200km/h的风速下不破坏，130km/h的风速下正常工作。包装与运输一般情况下，栅格天线的反射面和挂架均提供简易包装，小口径标准（高性能）抛物面天线采用木包装，馈源及附件...
