2.4G-陶瓷天线设计与PCB注意事项

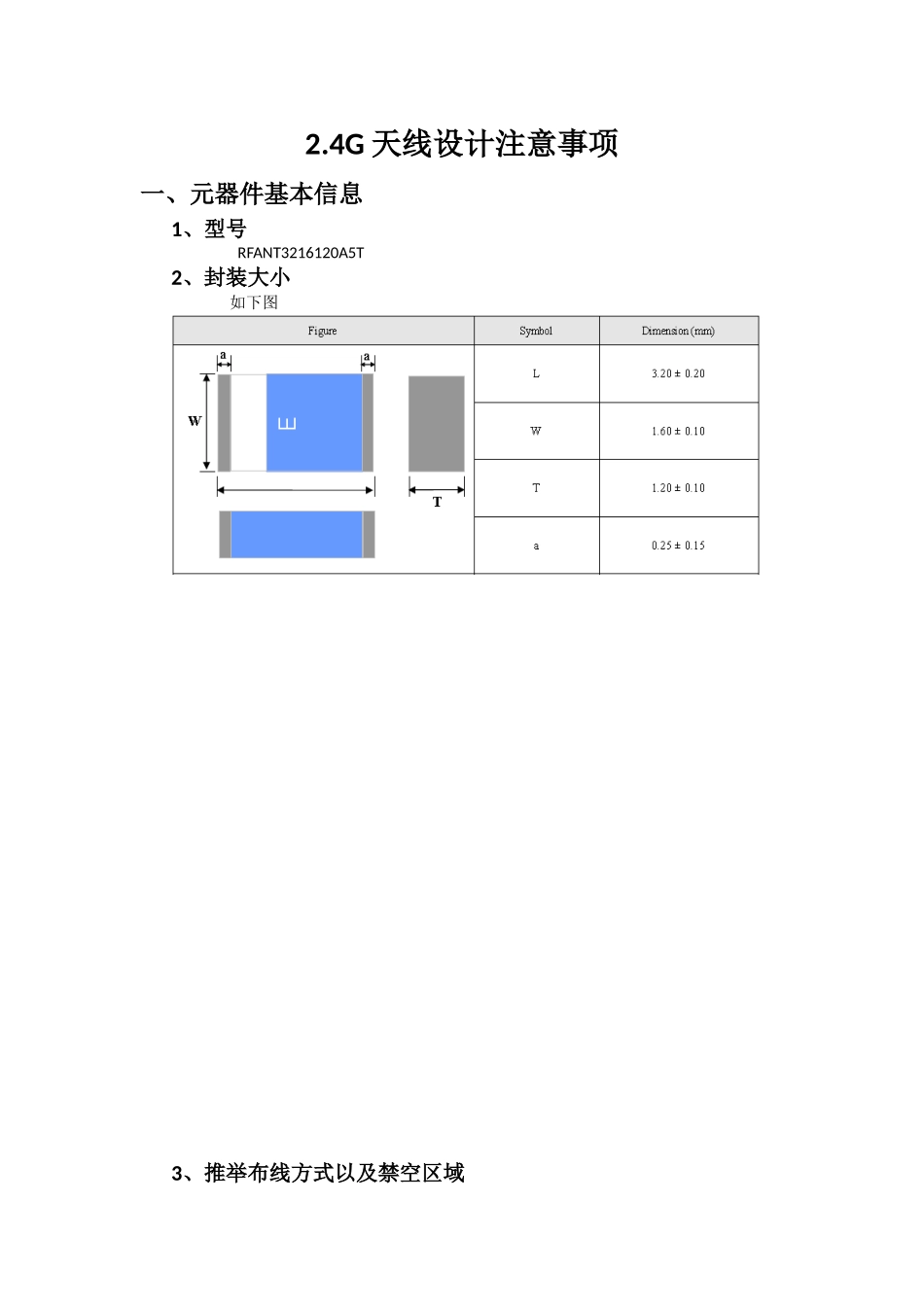

2.4G-陶瓷天线设计与PCB注意事项_第1页
1/3

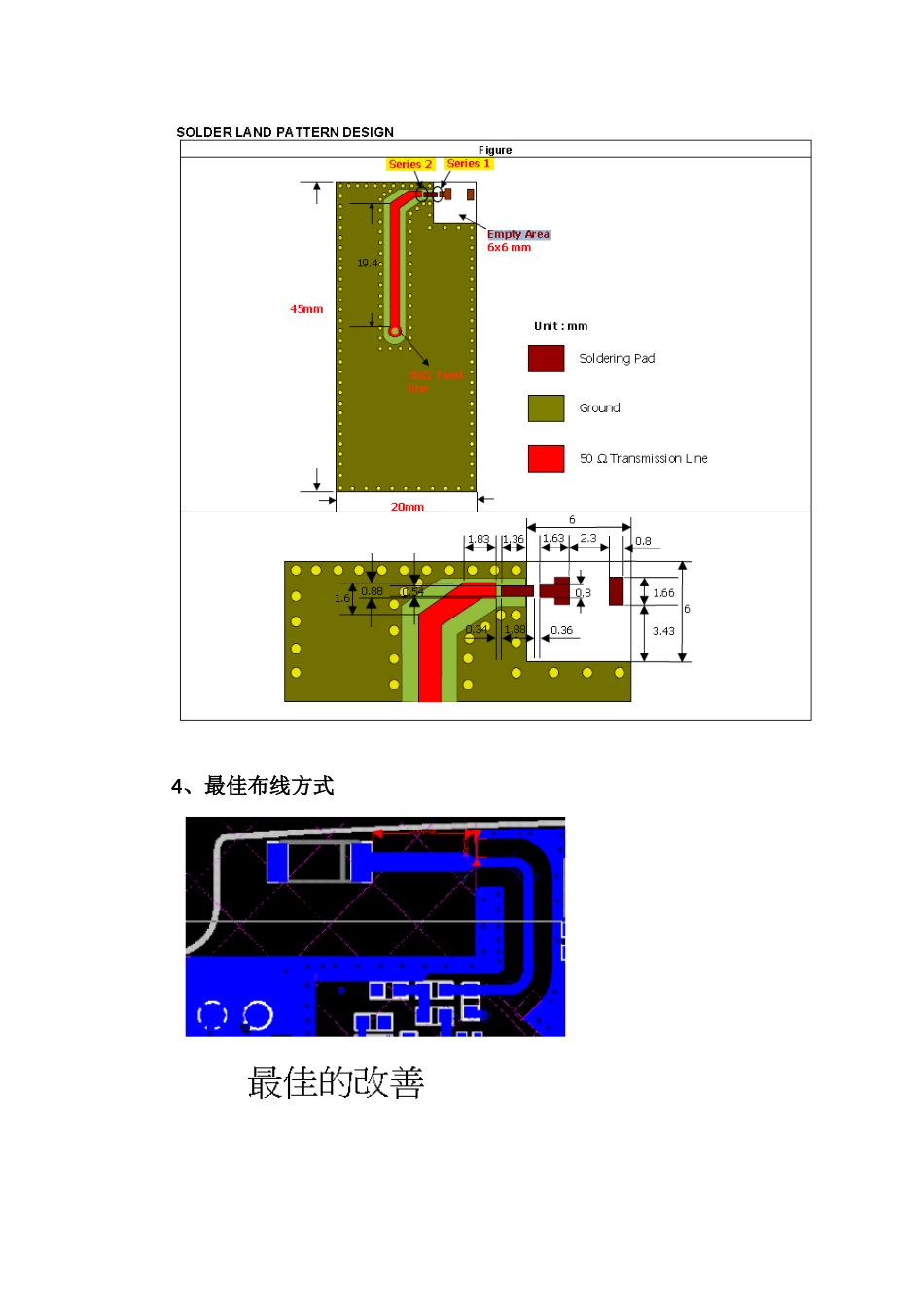

2.4G-陶瓷天线设计与PCB注意事项_第2页
2/3

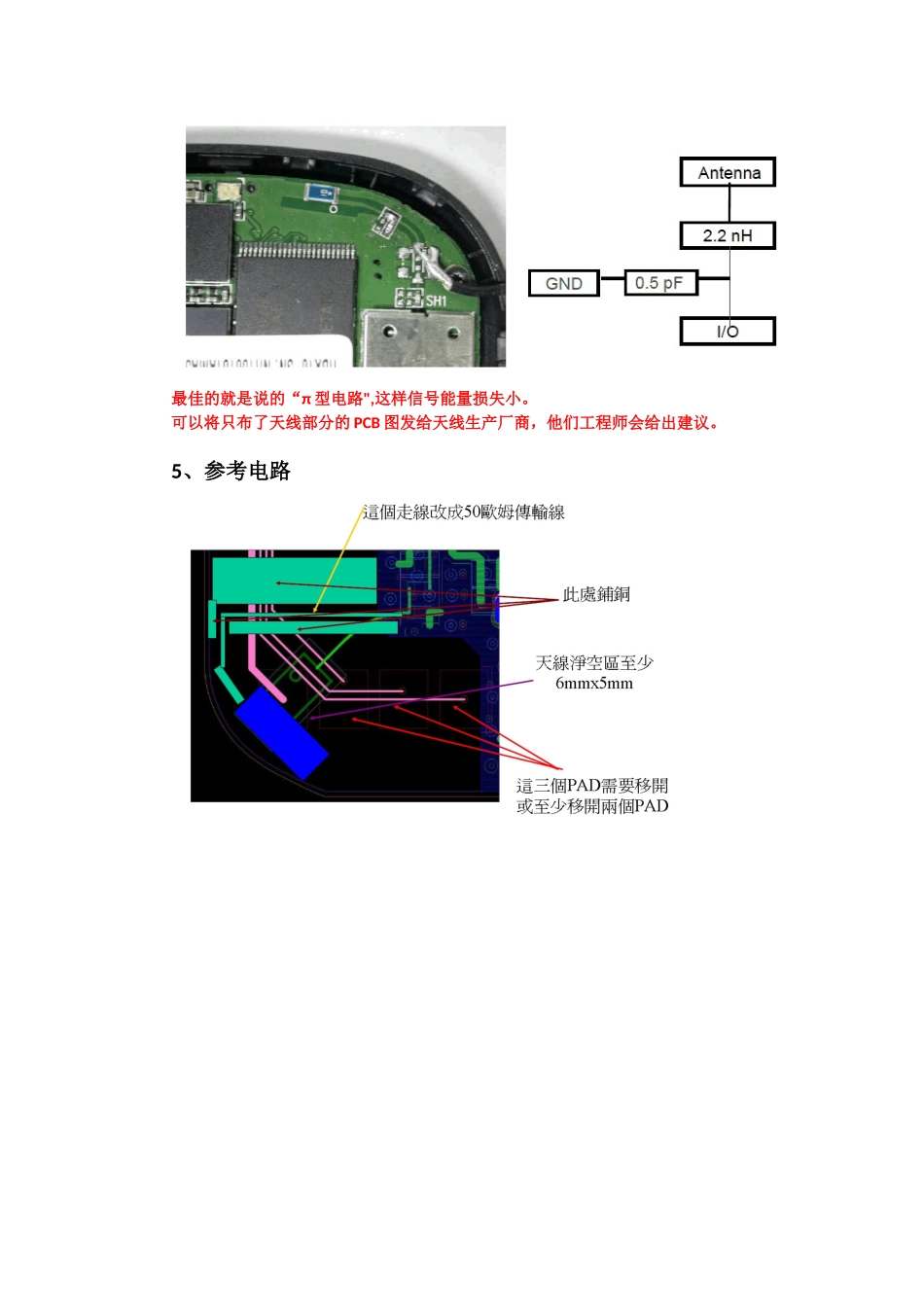

2.4G-陶瓷天线设计与PCB注意事项_第3页
3/3
2.4G 天线设计注意事项一、元器件基本信息1、型号RFANT3216120A5T2、封装大小如下图3、推举布线方式以及禁空区域4、最佳布线方式最佳的就是说的“π 型电路",这样信号能量损失小。可以将只布了天线部分的 PCB 图发给天线生产厂商,他们工程师会给出建议。5、参考电路
