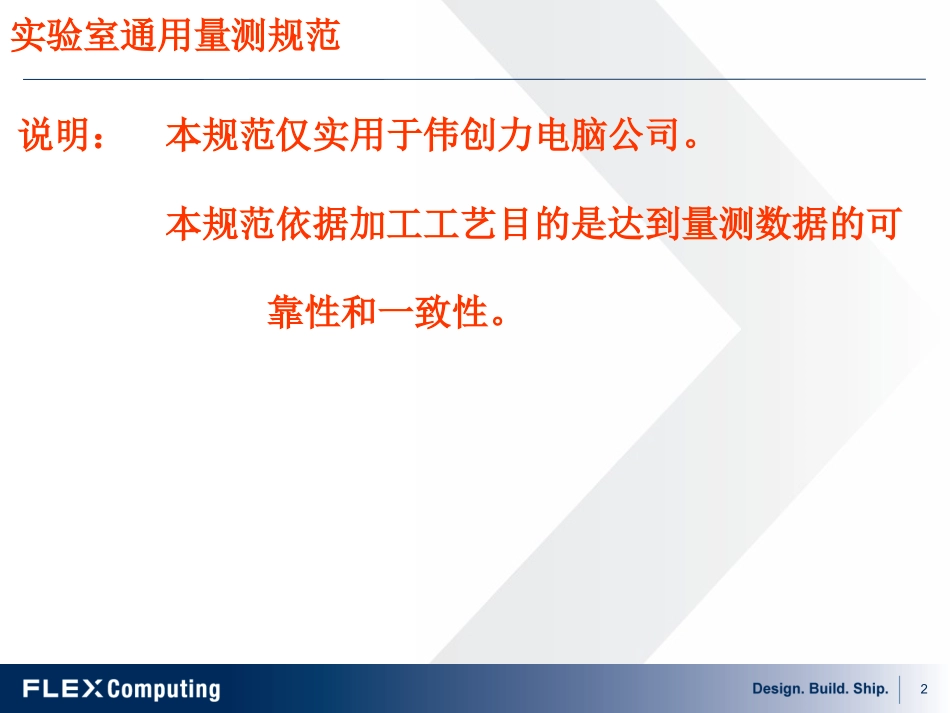

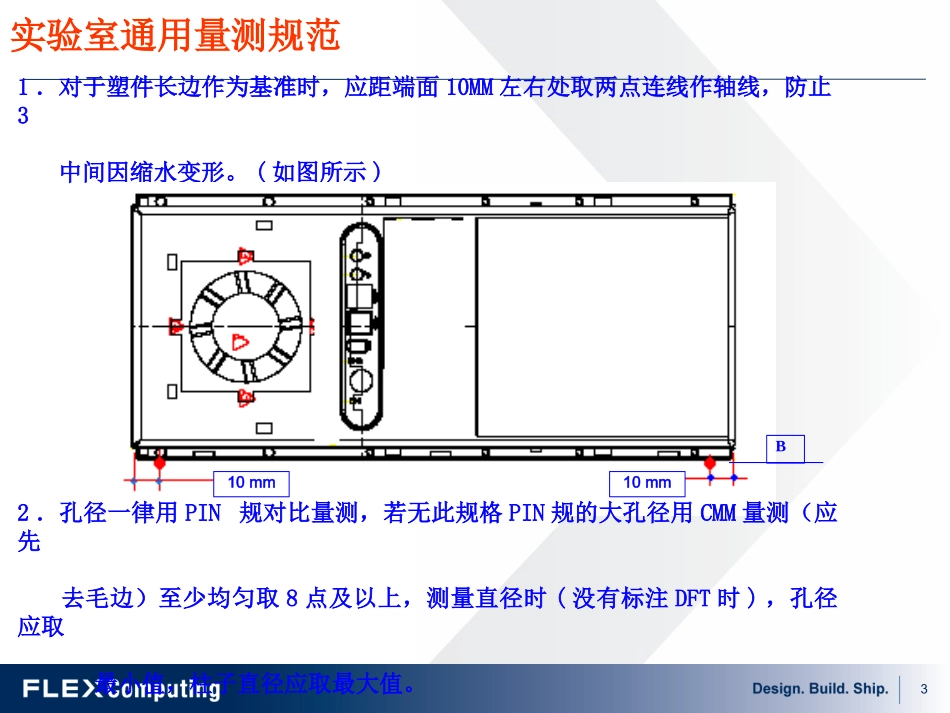

LAB通用量测规范Date:July6,2006PreparedBy:ZhaoYang2说明：本规范仅实用于伟创力电脑公司。本规范依据加工工艺目的是达到量测数据的可靠性和一致性。实验室通用量测规范31．对于塑件长边作为基准时，应距端面10MM左右处取两点连线作轴线，防止3中间因缩水变形。(如图所示)实验室通用量测规范10mm10mmB2．孔径一律用PIN规对比量测，若无此规格PIN规的大孔径用CMM量测（应先去毛边）至少均匀取8点及以上，测量直径时(没有标注DFT时)，孔径应取最小值，柱子直径应取最大值。43．根部原则：对于金属件的折弯边，为反应模具尺寸应避开R角,量测其折弯根部处。(如图所示)实验室通用量测规范折弯根部折弯根部4．就近原则：对其较大较长侧边或高度尺寸量测时,避免平面度等影响，类似产品应就近取点量测。(如图所示)55．对于金属件中大平面或折弯等易变形的情况，先对零件进行校正后再量测，对于刚性大硬度高的零件无需校正，在自然状态下量测。特殊情况除外）。实验室通用量测规范就近点就近点6．对于所有的平面度等形状公差的量测应在自然状态下量测，且CMM测针应转角度量测，以减少接触力（特殊情况除外）。67．装配原则：例如量测槽内宽时依适配应量测最小值且一律用PIN规或块规进行对比量测，无此规格PIN规或块规时采用三次元或投影仪量测最小值。(如图所示)实验室通用量测规范（a）(b)(c)8.外形长宽尺寸应量测其最大值；(如图所示)79.若产品量测长度超过500mm时需测量上中下或左中右三段。（特殊情况除外）。(如图所示)实验室通用量测规范MAXMAXMIN810．对于塑件中出现的十字型柱子，依实际装配的要求，无特殊要求时以作圆来量测。（如图所示）实验室通用量测规范911.所有尺寸如果量测前发现有毛边的，均需要去除毛边后进行量测。12.角度测量：对于较大平面间的角度，应量测平面与平面求得角度，且取点应均匀分布在整个平面范围内。（如图所示）实验室通用量测规范angle1013.在量测时有图面备注的量测要求或说明内容时，须按要求量测.如BIGBEND-FD165实验室通用量测规范14.在量测基准选取时,在图纸无基准说明情况下，优先顺序为a.两圆孔连心线-----b.剪切直边----c.折弯边根部，且遵循长边找正短边归零原则。15.对于图面中有明确基准标示的,如标注无错误优先按A，B，C顺序建立座标系。发现基准标示有疑问的，及时与QE取得联系。（如图所示）11(a)A-B-C(b)A-C-B实验室通用量测规范CABBAC16．a)对于图面中同一尺寸有重复出现时，其量测顺序以主视图确定工件位置，依次以此时工件的上面，左面，前面，右，下面，后面为先后排列顺序，每一个视图又以从左至右，从上到下的顺序数之，(如图所示)先找出主视力K，然后将工件主视图之面面向自已，量测顺序依次是此时工件的上1，左2，前3，右4，下5，后6。12实验室通用量测规范13实验室通用量测规范b)同一方向图示有多层台阶面的情况，上下多层均归入上面，左右多层均归入左面，前多层均归入前面，而下面，右面和后面始终只为一层，量测时由外向内，由上到下分为第一层，第二层，第三层。。。。。。原则。(如图所示)14实验室通用量测规范15c)以圆周分布的情况，以正上方或正上方之左位置开始逆时针方向顺序排列。实验室通用量测规范d)以上情况，若有多页图面且每页都有明确主视图的各页分别按主视图独立排列顺序否则按一个主视图确定位置。1617．在做高度规量测时，为得到重复性,和准确性,量测基准边的左右两端应调平，不应超过0.03MM后再时行尺寸量测。t<0.03MM18．高度规量测时，若以两圆心连线作基准时，左右两圆心应调平，最大不超出0.03MM后再作尺寸量测。t<0.03MM实验室通用量测规范1719．对于塑料件量测卡钩到基准距离时(非卡钩高度)，考虑其装配作用点,应量测卡钩上端。20.对于样品上同一特征尺寸有多处位置，而图面上未标示的，此类尺寸一律只测量图面标未的那一处。(特殊要求除外)21．螺纹孔一律用牙规检验，合格与不合格分别用OK和NG表示，（合格标准为：通端过，止端不过，除此之外均视为NG）；报告中：例如标准值应填写为M5*0.5等，公差值栏为空白，量测值为OK或NG。实验室通用量测规范1822．当图纸标示不清楚时，必须参考电子图档...
