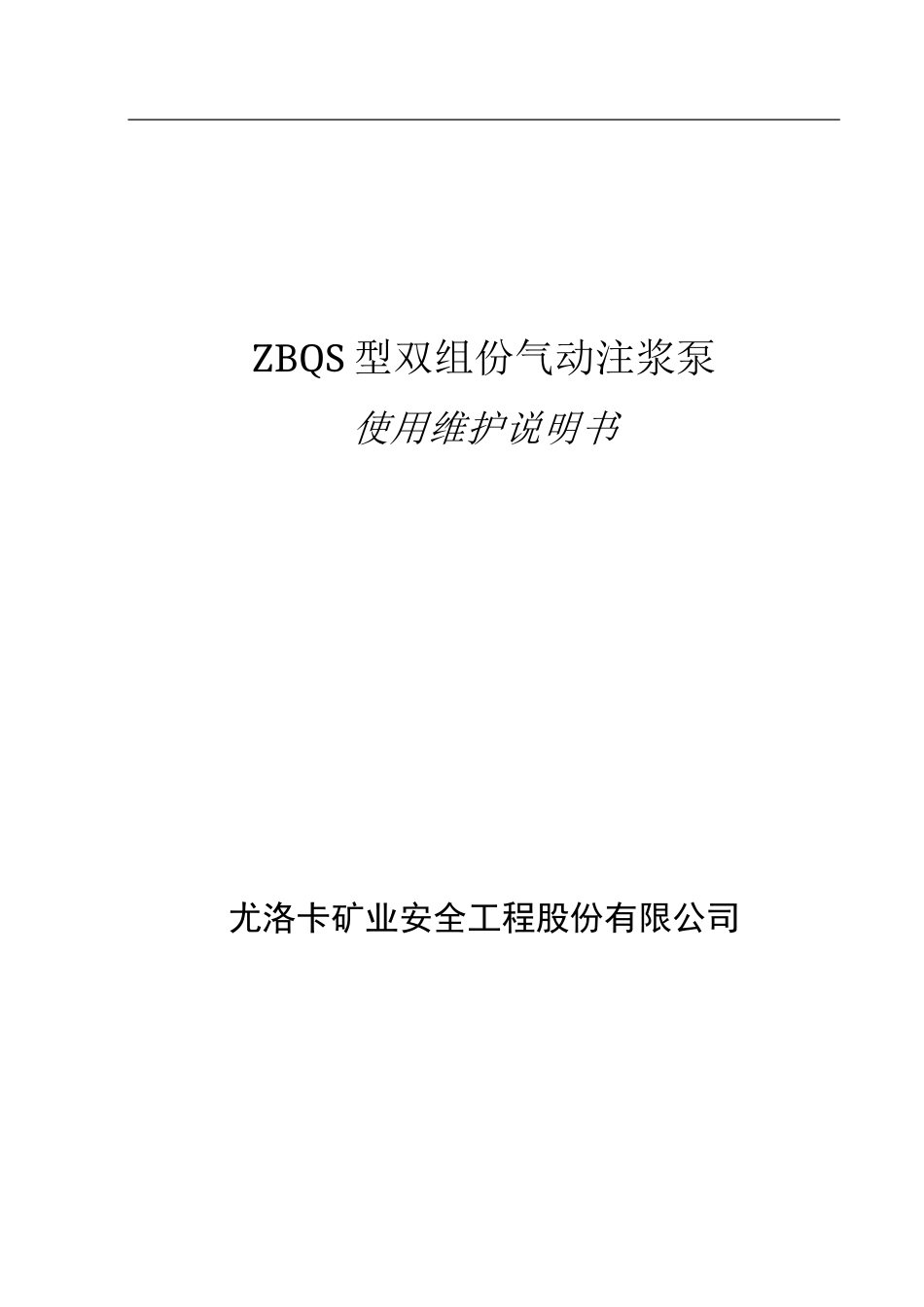

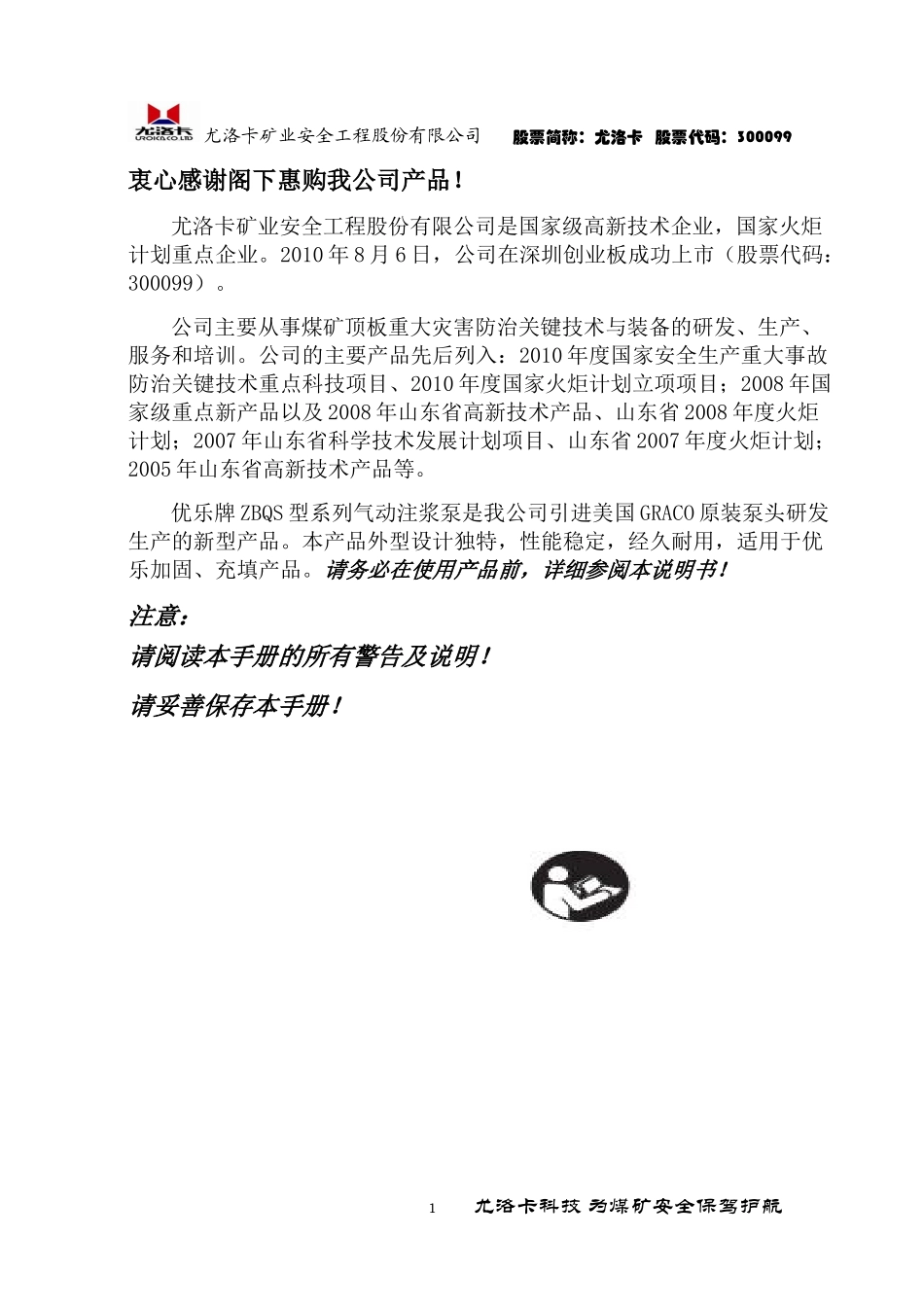

ZBQS型双组份气动注浆泵使用维护说明书尤洛卡矿业安全工程股份有限公司尤洛卡矿业安全工程股份有限公司股票简称：尤洛卡股票代码：300099衷心感谢阁下惠购我公司产品！尤洛卡矿业安全工程股份有限公司是国家级高新技术企业，国家火炬计划重点企业。2010年8月6日，公司在深圳创业板成功上市（股票代码：300099）。公司主要从事煤矿顶板重大灾害防治关键技术与装备的研发、生产、服务和培训。公司的主要产品先后列入：2010年度国家安全生产重大事故防治关键技术重点科技项目、2010年度国家火炬计划立项项目；2008年国家级重点新产品以及2008年山东省高新技术产品、山东省2008年度火炬计划；2007年山东省科学技术发展计划项目、山东省2007年度火炬计划；2005年山东省高新技术产品等。优乐牌ZBQS型系列气动注浆泵是我公司引进美国GRACO原装泵头研发生产的新型产品。本产品外型设计独特，性能稳定，经久耐用，适用于优乐加固、充填产品。请务必在使用产品前，详细参阅本说明书！注意：请阅读本手册的所有警告及说明！请妥善保存本手册！1尤洛卡科技为煤矿安全保驾护航尤洛卡矿业安全工程股份有限公司股票简称：尤洛卡股票代码：3000992尤洛卡科技为煤矿安全保驾护航尤洛卡矿业安全工程股份有限公司股票简称：尤洛卡股票代码：300099目录一、概述31.产品型号的组成方式：32.产品特点：33.气动注浆泵工作方式：4二、性能参数及操作规范51.性能参数：52.操作规范:6三、维修和养护71.维修养护常用备件72.注浆泵常见故障及排除措施73.养护9四、设备部件辨认10五、系统配套附件11附录：123尤洛卡科技为煤矿安全保驾护航尤洛卡矿业安全工程股份有限公司股票简称：尤洛卡股票代码：300099一、概述本气动注浆泵适用于优乐牌加固类产品的混合施工以及充填类产品的混合施工。用于喷涂或分配混合比为1:1及4:1的流体，可用于最严酷的易燃、易爆环境。注浆泵执行标准：Q/UROICA001-2011。1.产品型号的组成方式ZBQS-12/12（16/8）主参数：输出额定流量（L/min）/出料压力（Mpa）第二特征代号：双液动力方式:气动式产品类别：煤矿用柱塞注浆泵2.产品特点本气动注浆泵结构紧凑，体积小，移动方便，直接放置在比较平整的地面上即可启动；泵的进出口均采用煤矿快插接口，连接吸排料管方便快捷，而且密封可靠；泵的动力为压缩空气，能够改变压缩空气的流量进行无级调速；气动马达带动三个活塞泵，马达和三个活塞泵的活塞具有较大的面积比，从而可以使用较小进气压力产生较高注浆压力，输送双组份液体。整套注浆泵包括：★注浆泵1台；★吸料管；★若干高压软管；★一支混合枪。4尤洛卡科技为煤矿安全保驾护航尤洛卡矿业安全工程股份有限公司股票简称：尤洛卡股票代码：3000993.气动注浆泵工作方式气动注浆泵装有气动马达带动三个活塞运动，气动注浆泵输出压力比约为40：1。气动注浆泵用于施工优乐充填类产品时，两侧大注浆缸输出A组分、中间小注浆缸输出产品的B组分，体积输出比为4：1。气动注浆泵用于施工加固(堵水加固)类产品时，只使用两侧大注浆缸（中间缸用水打循环或拆下中间缸妥善保存），分别抽送加固类产品的A组分和B组分，体积输出比为1：1。产品的A组分和B组分分别通过各自的活塞和高压胶管，被输送到注浆枪里混合。混合浆料通过一根接有一个封孔器的可曲挠金属管或注射塑料延长管，一直被注射进岩层里。5尤洛卡科技为煤矿安全保驾护航尤洛卡矿业安全工程股份有限公司股票简称：尤洛卡股票代码：300099二、性能参数及操作规范1.性能参数ZBQS-12/12型气动注浆泵基本性能参数序号参数项目性能指标1浆料输出比1：14：12进气压力（MPa）0.40.50.630.40.50.633输出压力（MPa）≥10≥12≥16≥10≥12≥164流量L/min≥8≥12≥14≥8≥12≥145耗气量m³/min1.82.43.01.82.43.06活塞往复次数次/min≥50≥70≥85≥50≥70≥857声压级db(A)≤858浆料输出比范围0.97～1.033.95～4.059活塞行程100～150mm10整机重量90Kg11长×宽×高(mm)500(L)x480(W)x1300(H)ZBQS-16/8型气动注浆泵基本性能参数序号参数项目性能指标1浆料输出比1：14：12进气压力（MPa）0.40.50.630.40.50.633输出压力（MPa）≥6≥8≥10≥6...
