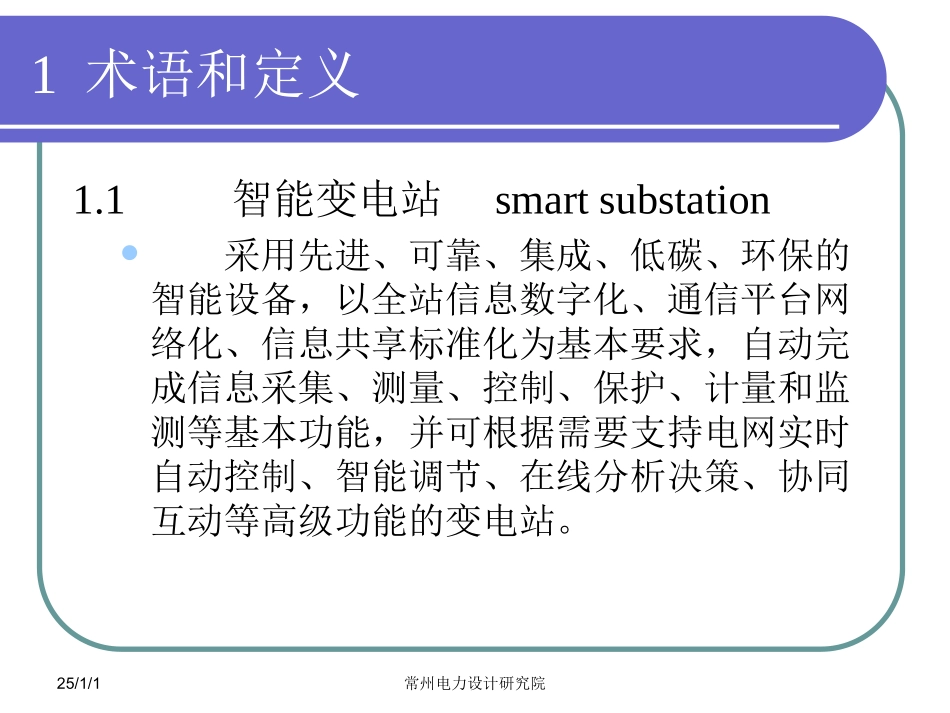

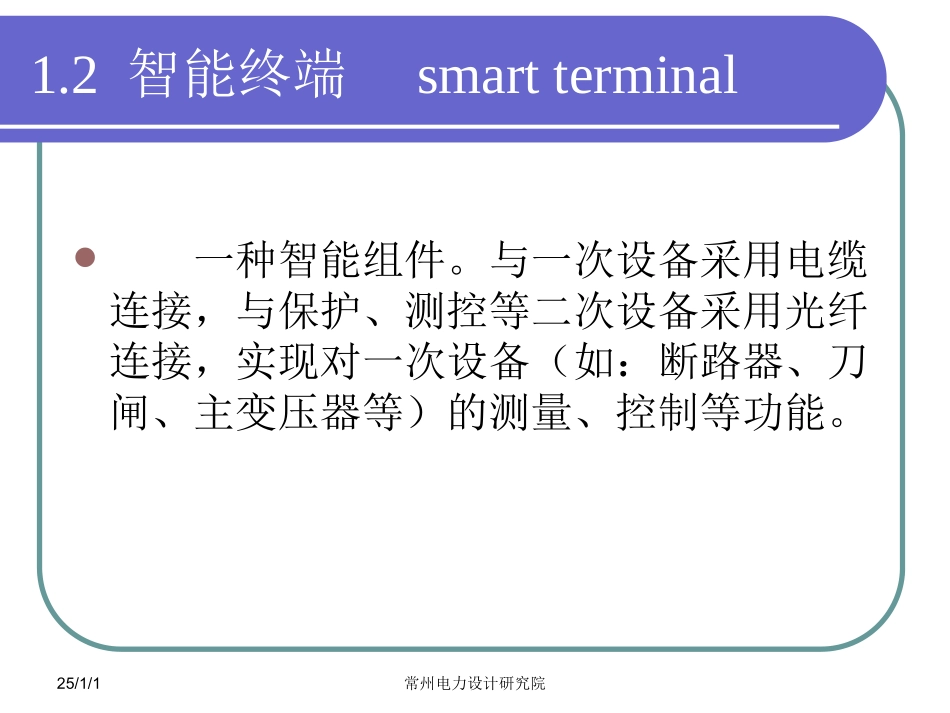

25/1/1常州电力设计研究院智能变电站对电气设备的一些要求常州电力设计研究院钱银其(13775058798)25/1/1常州电力设计研究院1术语和定义1.1智能变电站smartsubstation采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。25/1/1常州电力设计研究院1.2智能终端smartterminal一种智能组件。与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实现对一次设备（如：断路器、刀闸、主变压器等）的测量、控制等功能。25/1/1常州电力设计研究院1.3电子式互感器electronicinstrumenttransformer一种装置，由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，供测量仪器、仪表和继电保护或控制装置。25/1/1常州电力设计研究院1.4电子式电流互感器electroniccurrenttransformer；ECT一种电子式互感器，在正常适用条件下，其二次转换器的输出实质上正比于一次电流，且相位差在联结方向正确时接近于已知相位角。25/1/1常州电力设计研究院1.5电子式电压互感器electronicvoltagetransformer；EVT一种电子式互感器，在正常适用条件下，其二次电压实质上正比于一次电压，且相位差在联结方向正确时接近于已知相位角。25/1/1常州电力设计研究院1.6电子式电流电压互感器electroniccurrent&voltagetransformer；ECVT一种电子式互感器，由电子式电流互感器和电子式电压互感器组合而成。25/1/1常州电力设计研究院1.7合并单元mergingunit；MU用以对来自二次转换器的电流和/或电压数据进行时间相关组合的物理单元。合并单元可是互感器的一个组成件，也可是一个分立单元。25/1/1常州电力设计研究院1.8MMSmanufacturingmessagespecificationMMS即制造报文规范，是ISO/IEC9506标准所定义的一套用于工业控制系统的通信协议。MMS规范了工业领域具有通信能力的智能传感器、智能电子设备（IED）、智能控制设备的通信行为，使出自不同制造商的设备之间具有互操作性（Interoperation）。25/1/1常州电力设计研究院1.9GOOSEGenericObjectOrientedSubstationEventGOOSE是一种通用面向对象变电站事件。主要用于实现在多IED之间的信息传递，包括传输跳合闸信号，具有高传输成功概率。25/1/1常州电力设计研究院1.10互操作性interoperability来自同一或不同制造商的两个以上智能电子设备交换信息、使用信息以正确执行规定功能的能力。25/1/1常州电力设计研究院1.11一致性测试conformancetest检验通信信道上数据流与标准条件的一致性，涉及到访问组织、格式、位序列、时间同步、定时、信号格式和电平、对错误的反应等。执行一致性测试，证明与标准或标准特定描述部分相一致。一致性测试应由通过ISO9001验证的组织或系统集成者进行。25/1/1常州电力设计研究院1.12交换机switch一种有源的网络元件。交换机连接两个或多个子网，子网本身可由数个网段通过转发器连接而成。25/1/1常州电力设计研究院1.13分布式保护distributedprotection分布式保护面向间隔，由若干单元组成，功能分布实现。25/1/1常州电力设计研究院1.14就地安装保护locallyinstalledprotection安装在一次配电装置场地内的继电保护设备。25/1/1常州电力设计研究院1.15IED能力描述文件IEDCapabilityDescription；ICD文件由装置厂商提供给系统集成厂商，该文件描述IED提供的基本数据模型及服务，但不包含IED实例名称和通信参数。ICD文件应包含模型自描述信息，如LD和LN实例应包含中文“desc”属性，通用模型GAPC和GGIO实例中的DOI应包含中文“desc”属性，数据类型模板LNType中DO应包含中文“desc”属性。ICD文件应包含版本修改信息，明确描述修改时间、修改版本号等内容。25/1/1常州电力设计研究院1.16系统规格文件SystemSpecificationDescription；SSD文件应全站唯一，该文件描述变电站一次系统结构以及相关联的逻辑节点，最终包含在SCD文件中。25/1/1常州电力设计研...
