结露的产生与防止VIP专享VIP免费

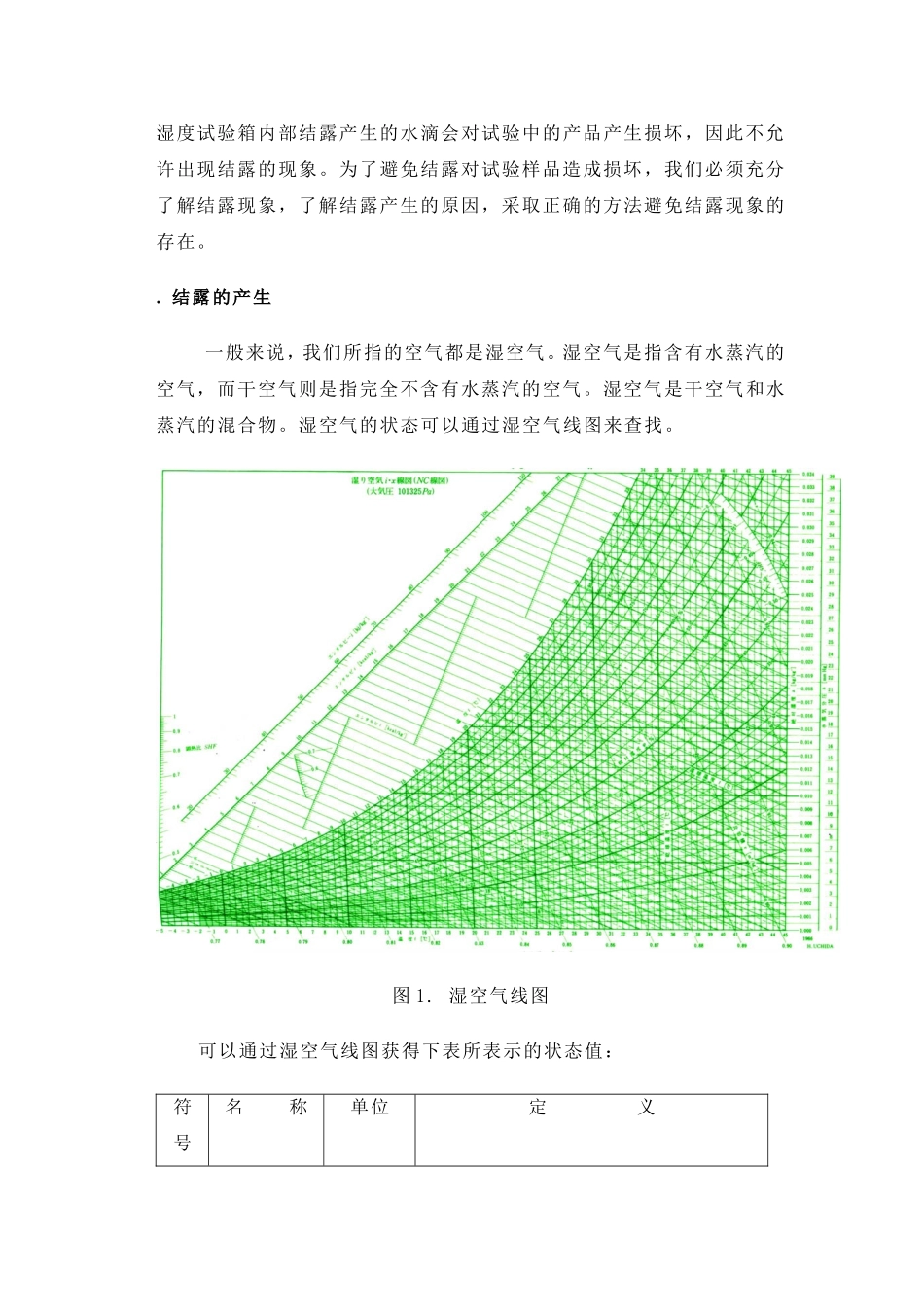

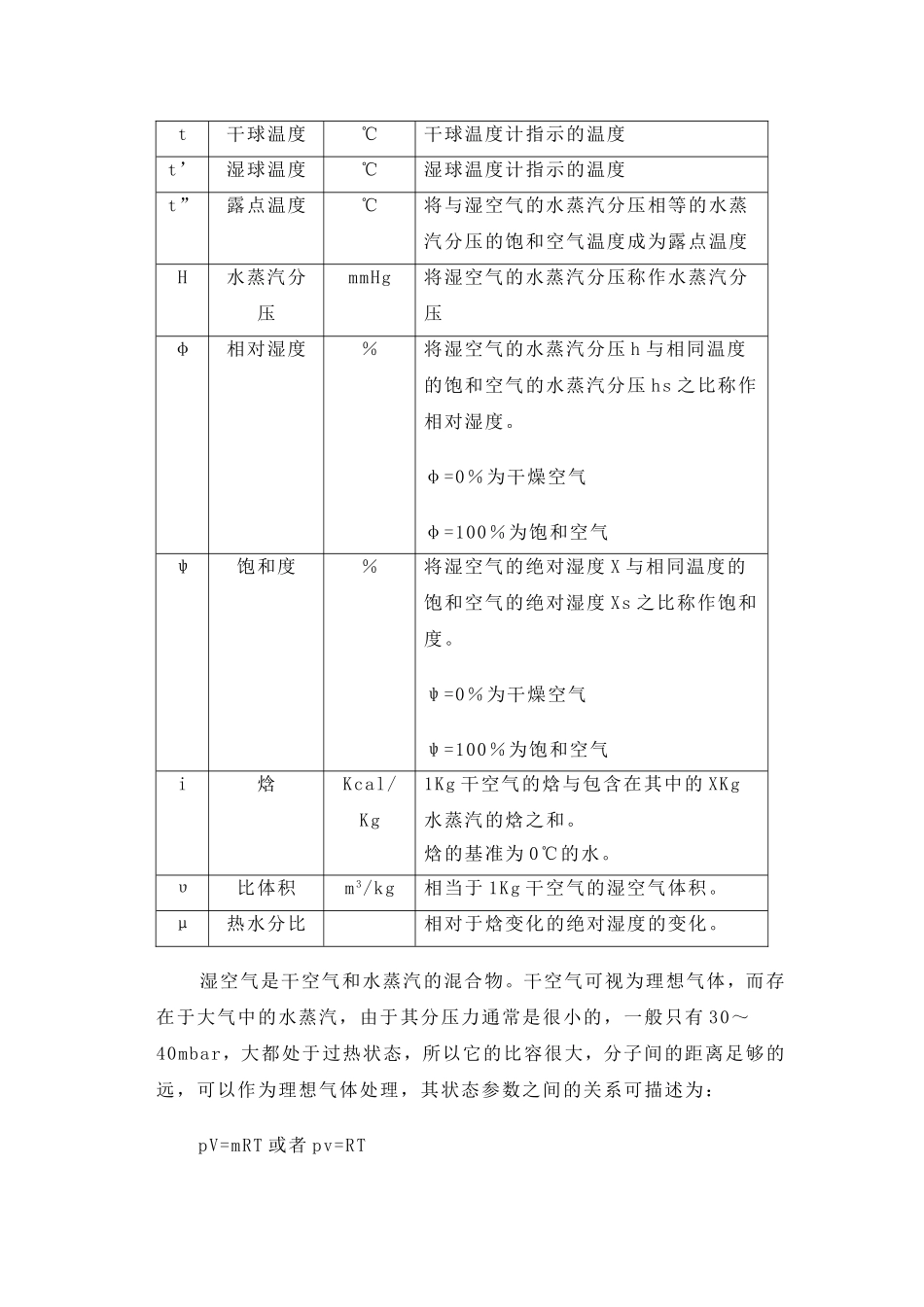

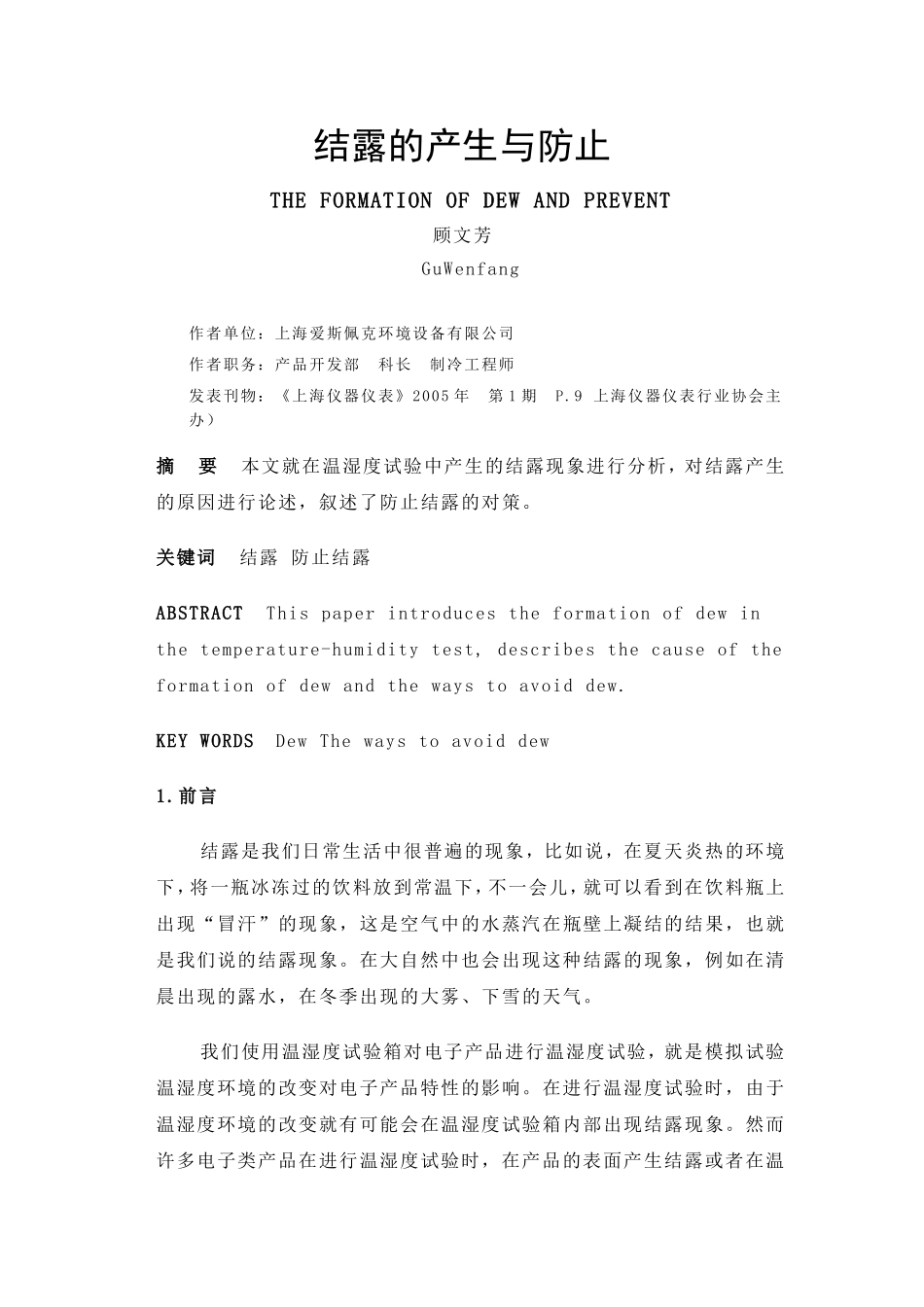

结露的产生与防止THEFORMATIONOFDEWANDPREVENT顾文芳GuWenfang作者单位：上海爱斯佩克环境设备有限公司作者职务：产品开发部科长制冷工程师发表刊物：《上海仪器仪表》2005年第1期P.9上海仪器仪表行业协会主办）摘要本文就在温湿度试验中产生的结露现象进行分析，对结露产生的原因进行论述，叙述了防止结露的对策。关键词结露防止结露ABSTRACTThispaperintroducestheformationofdewinthetemperature-humiditytest,describesthecauseoftheformationofdewandthewaystoavoiddew.KEYWORDSDewThewaystoavoiddew1.前言结露是我们日常生活中很普遍的现象，比如说，在夏天炎热的环境下，将一瓶冰冻过的饮料放到常温下，不一会儿，就可以看到在饮料瓶上出现“冒汗”的现象，这是空气中的水蒸汽在瓶壁上凝结的结果，也就是我们说的结露现象。在大自然中也会出现这种结露的现象，例如在清晨出现的露水，在冬季出现的大雾、下雪的天气。我们使用温湿度试验箱对电子产品进行温湿度试验，就是模拟试验温湿度环境的改变对电子产品特性的影响。在进行温湿度试验时，由于温湿度环境的改变就有可能会在温湿度试验箱内部出现结露现象。然而许多电子类产品在进行温湿度试验时，在产品的表面产生结露或者在温湿度试验箱内部结露产生的水滴会对试验中的产品产生损坏，因此不允许出现结露的现象。为了避免结露对试验样品造成损坏，我们必须充分了解结露现象，了解结露产生的原因，采取正确的方法避免结露现象的存在。.结露的产生一般来说，我们所指的空气都是湿空气。湿空气是指含有水蒸汽的空气，而干空气则是指完全不含有水蒸汽的空气。湿空气是干空气和水蒸汽的混合物。湿空气的状态可以通过湿空气线图来查找。图1.湿空气线图可以通过湿空气线图获得下表所表示的状态值：符号名称单位定义t干球温度℃干球温度计指示的温度t’湿球温度℃湿球温度计指示的温度t”露点温度℃将与湿空气的水蒸汽分压相等的水蒸汽分压的饱和空气温度成为露点温度H水蒸汽分压mmHg将湿空气的水蒸汽分压称作水蒸汽分压φ相对湿度％将湿空气的水蒸汽分压h与相同温度的饱和空气的水蒸汽分压hs之比称作相对湿度。φ=0％为干燥空气φ=100％为饱和空气ψ饱和度％将湿空气的绝对湿度X与相同温度的饱和空气的绝对湿度Xs之比称作饱和度。ψ=0％为干燥空气ψ=100％为饱和空气i焓Kcal/Kg1Kg干空气的焓与包含在其中的XKg水蒸汽的焓之和。焓的基准为0℃的水。υ比体积m3/kg相当于1Kg干空气的湿空气体积。μ热水分比相对于焓变化的绝对湿度的变化。湿空气是干空气和水蒸汽的混合物。干空气可视为理想气体，而存在于大气中的水蒸汽，由于其分压力通常是很小的，一般只有30～40mbar，大都处于过热状态，所以它的比容很大，分子间的距离足够的远，可以作为理想气体处理，其状态参数之间的关系可描述为：pV=mRT或者pv=RT适用于理想气体的一些定律及其混合气体计算公式也都是用于湿空气。设以pv表示水蒸汽的分压力，pa表示干空气的分压力，湿空气的总压力为p，按照道尔顿分压定律有p=pv+pa空气中的水蒸汽由于其含量的不同（即分压力有高低）以及温度不同，可以处在过热状态或饱和状态。由干空气和过热蒸汽组成的湿空气称未饱和空气。设湿空气的温度为t，当其所含水蒸汽的分压力pv低于对应与温度t的饱和压力ps时，则湿空气中的水蒸汽处在过热状态，如图中A点所示。此时湿空气的密度（vvv1p）也小于对应与温度t的干饱和蒸汽的密度（v"1p"）即v"p"或v"vvtpsVpBAcDPtsTvvv=1/pv"=1/p"VpSpDPttcBAvp(a)(b)图2.湿空气中水蒸汽状态的p-v图和T-s图如果温度t不变，湿空气中的水蒸汽含量增加，即水蒸汽的分压力增加，则其状态将沿等温线向左上（p-v图）或向左（T-s图），直到和上界限线相交于c点，达到饱和状态。如果再增加水分，即将以水滴状态凝结而从湿空气中分离出来。这时水蒸汽的分压力是对应于温度t的条件下的极限值，相当于温度t时水蒸汽的饱和压力ps，其值可按t在饱和水蒸汽表上查得。这种由干空气和饱和水蒸汽组成的湿空气称为饱和空气，其pv=p”。即使在饱和空气中再增加少许水蒸汽，则超过饱和量的过量水蒸汽就会变成水，这种状态的空气...
