换热器的设计VIP免费

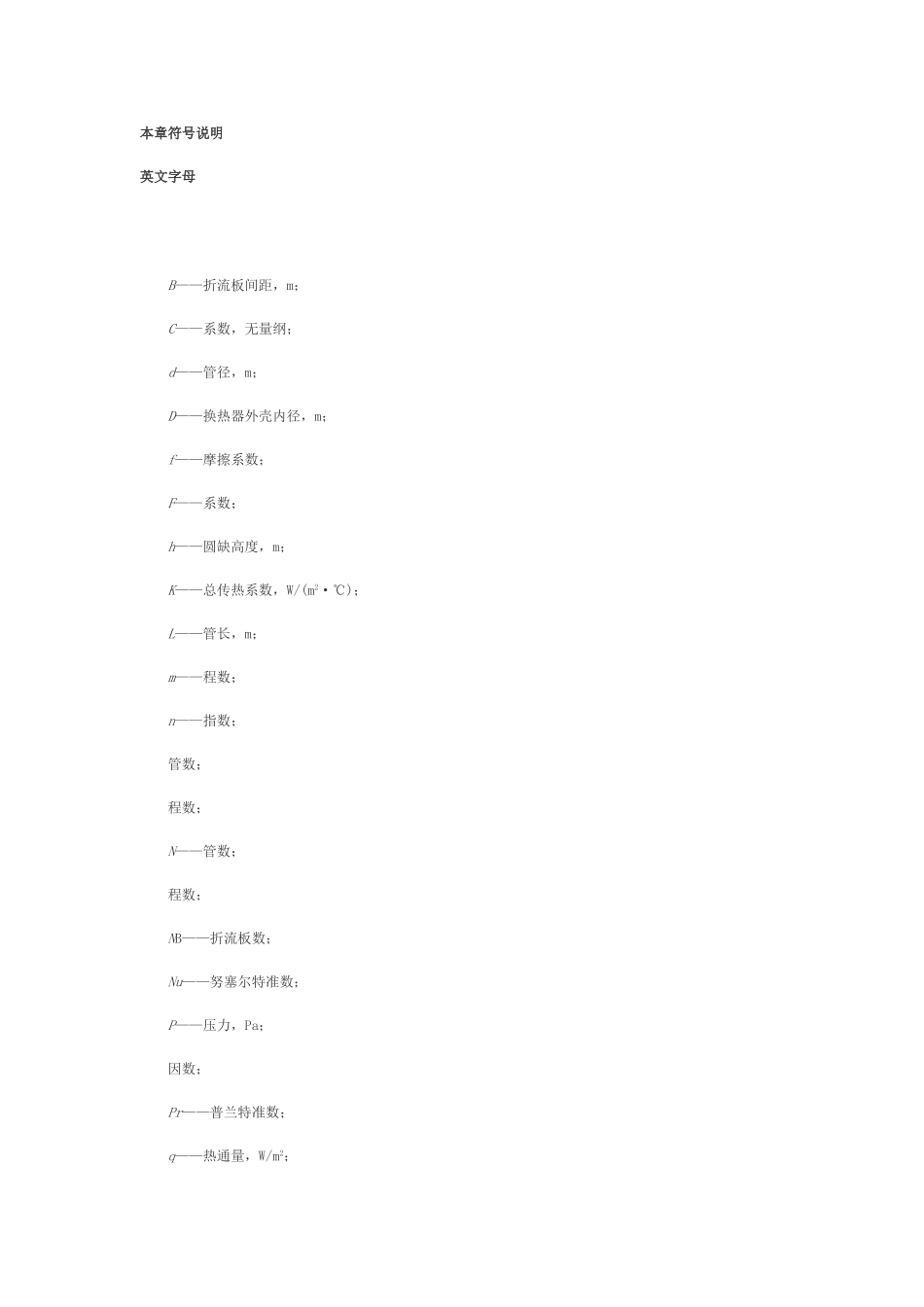

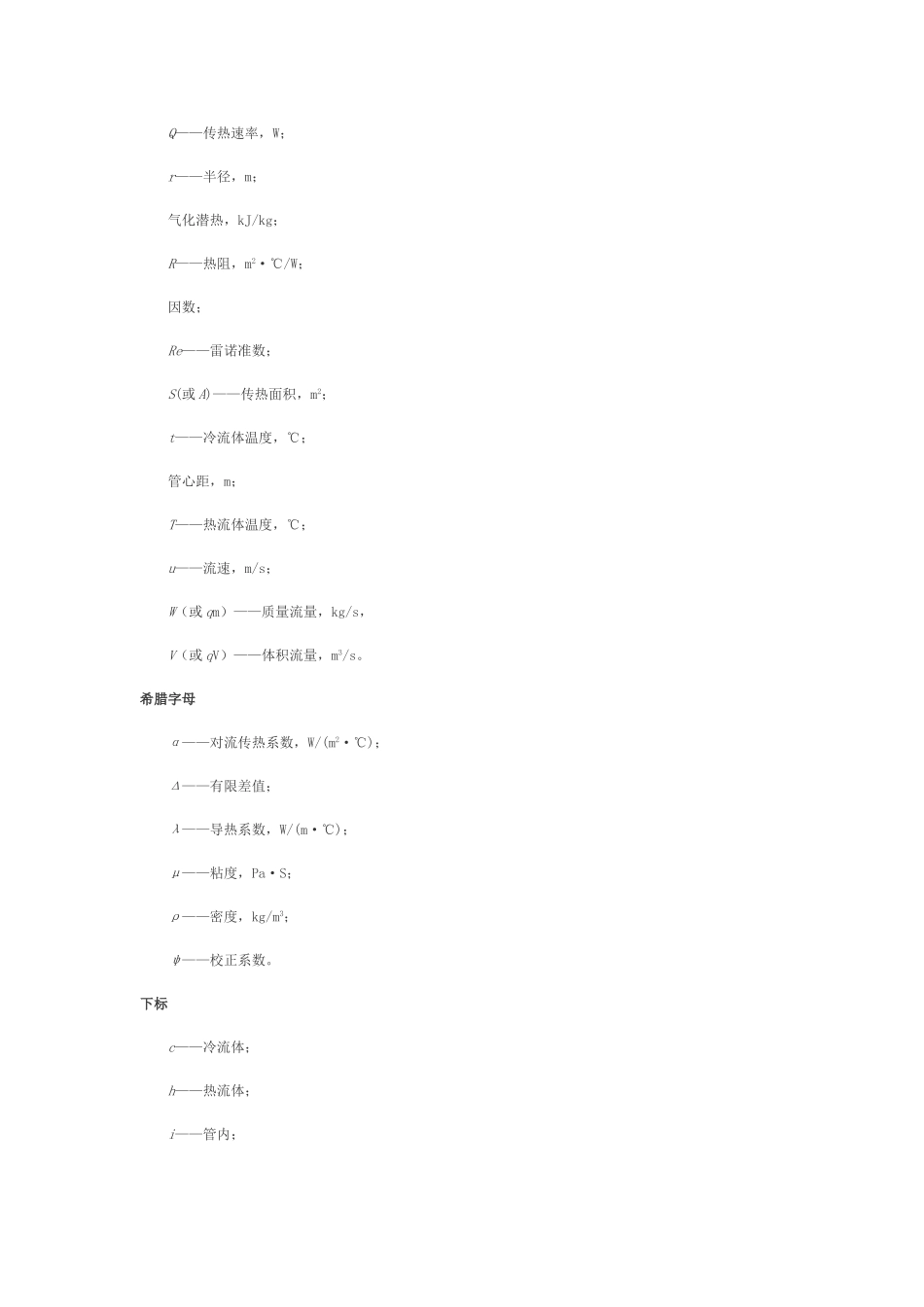

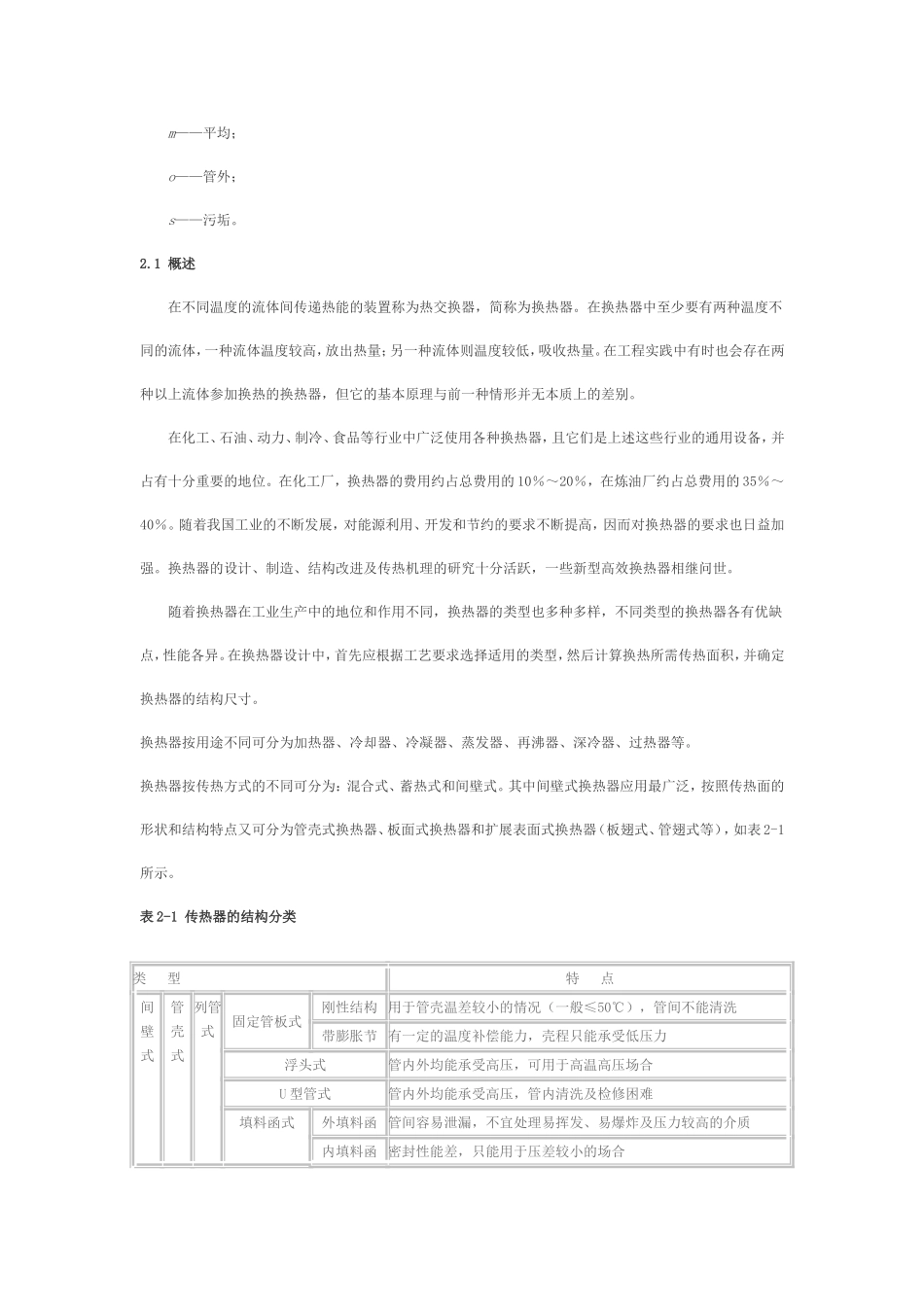

本章符号说明英文字母B——折流板间距，m；C——系数，无量纲；d——管径，m；D——换热器外壳内径，m；f——摩擦系数；F——系数；h——圆缺高度，m；K——总传热系数，W/(m2·℃)；L——管长，m；m——程数；n——指数；管数；程数；N——管数；程数；NB——折流板数；Nu——努塞尔特准数；P——压力，Pa；因数；Pr——普兰特准数；q——热通量，W/m2；Q——传热速率，W；r——半径，m；气化潜热，kJ/kg；R——热阻，m2·℃/W；因数；Re——雷诺准数；S(或A)——传热面积，m2；t——冷流体温度，℃；管心距，m；T——热流体温度，℃；u——流速，m/s；W（或qm）——质量流量，kg/s，V（或qV）——体积流量，m3/s。希腊字母α——对流传热系数，W/(m2·℃)；Δ——有限差值；λ——导热系数，W/(m·℃)；μ——粘度，Pa·S；ρ——密度，kg/m3；ψ——校正系数。下标c——冷流体；h——热流体；i——管内；m——平均；o——管外；s——污垢。2.1概述在不同温度的流体间传递热能的装置称为热交换器，简称为换热器。在换热器中至少要有两种温度不同的流体，一种流体温度较高，放出热量；另一种流体则温度较低，吸收热量。在工程实践中有时也会存在两种以上流体参加换热的换热器，但它的基本原理与前一种情形并无本质上的差别。在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器，且它们是上述这些行业的通用设备，并占有十分重要的地位。在化工厂，换热器的费用约占总费用的10％～20％，在炼油厂约占总费用的35％～40％。随着我国工业的不断发展，对能源利用、开发和节约的要求不断提高，因而对换热器的要求也日益加强。换热器的设计、制造、结构改进及传热机理的研究十分活跃，一些新型高效换热器相继问世。随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样，不同类型的换热器各有优缺点，性能各异。在换热器设计中，首先应根据工艺要求选择适用的类型，然后计算换热所需传热面积，并确定换热器的结构尺寸。换热器按用途不同可分为加热器、冷却器、冷凝器、蒸发器、再沸器、深冷器、过热器等。换热器按传热方式的不同可分为：混合式、蓄热式和间壁式。其中间壁式换热器应用最广泛，按照传热面的形状和结构特点又可分为管壳式换热器、板面式换热器和扩展表面式换热器（板翅式、管翅式等），如表2-1所示。表2-1传热器的结构分类类型特点间壁式管壳式列管式固定管板式刚性结构用于管壳温差较小的情况（一般≤50℃），管间不能清洗带膨胀节有一定的温度补偿能力，壳程只能承受低压力浮头式管内外均能承受高压，可用于高温高压场合U型管式管内外均能承受高压，管内清洗及检修困难填料函式外填料函管间容易泄漏，不宜处理易挥发、易爆炸及压力较高的介质内填料函密封性能差，只能用于压差较小的场合釜式壳体上部有个蒸发空间用于再沸、蒸煮双套管式结构比较复杂，主要用于高温高压场合和固定床反应器中套管式能逆流操作，用于传热面较小的冷却器、冷凝器或预热器螺旋管式沉浸式用于管内流体的冷却、冷凝或管外流体的加热喷淋式只用于管内流体的冷却或冷凝板面式板式拆洗方便，传热面能调整，主要用于粘性较大的液体间换热螺旋板式可进行严格的逆流操作，有自洁的作用，可用作回收低温热能平板式结构紧凑，拆洗方便，通道较小、易堵，要求流体干净板壳式板束类似于管束，可抽出清洗检修，压力不能太高混合式适用于允许换热流体之间直接接触蓄热式换热过程分阶段交替进行，适用于从高温炉气中回收热能的场合完善的换热器在设计或选型时应满足以下各项基本要求。（1）合理地实现所规定的工艺条件传热量、流体的热力学参数（温度、压力、流量、相态等）与物理化学性质（密度、粘度、腐蚀性等）是工艺过程所规定的条件。设计者应根据这些条件进行热力学和流体力学的计算，经过反复比较，使所设计的换热器具有尽可能小的传热面积，在单位时间内传递尽可能多的热量。其具体做法如下。①增大传热系数?在综合考虑流体阻力及不发生流体诱发振动的前提下，尽量选择高的流速。②提高平均温差?对于无相变的流体，尽量采用接近逆流的传热方式。因为这样不仅可提高平均温差，还...
