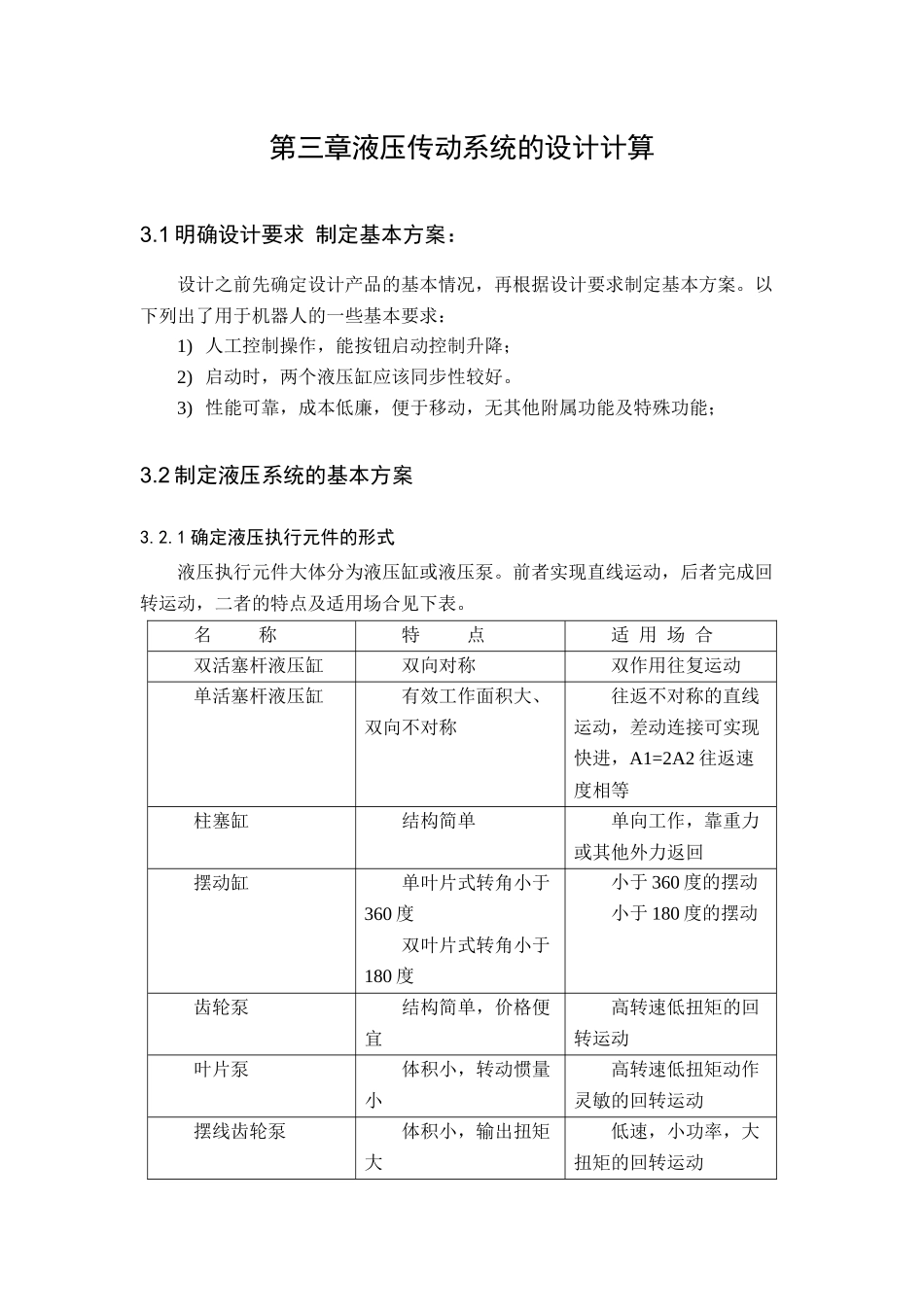

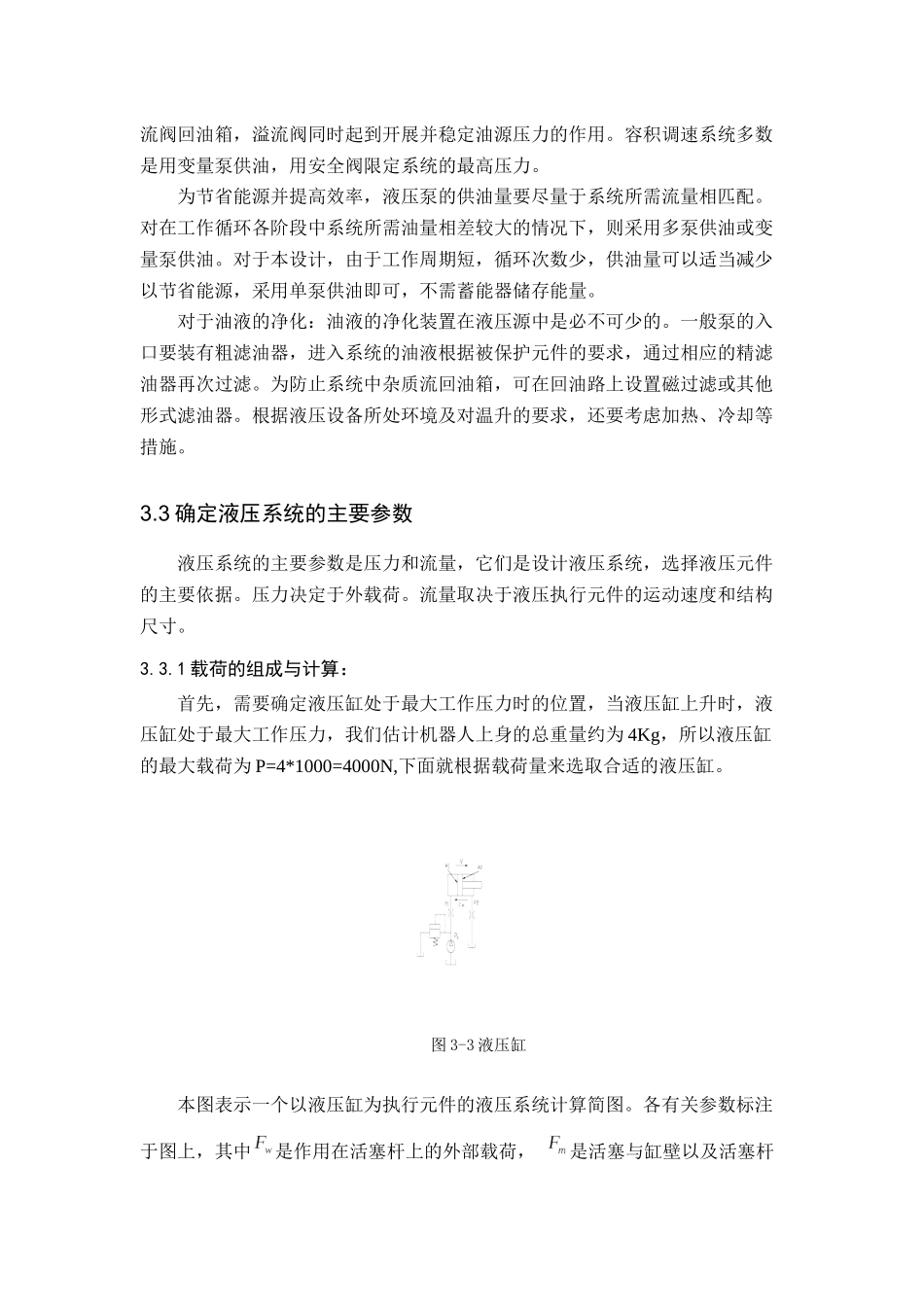

第三章液压传动系统的设计计算3.1明确设计要求制定基本方案：设计之前先确定设计产品的基本情况，再根据设计要求制定基本方案。以下列出了用于机器人的一些基本要求：1)人工控制操作，能按钮启动控制升降；2)启动时，两个液压缸应该同步性较好。3)性能可靠，成本低廉，便于移动，无其他附属功能及特殊功能；3.2制定液压系统的基本方案3.2.1确定液压执行元件的形式液压执行元件大体分为液压缸或液压泵。前者实现直线运动，后者完成回转运动，二者的特点及适用场合见下表。名称特点适用场合双活塞杆液压缸双向对称双作用往复运动单活塞杆液压缸有效工作面积大、双向不对称往返不对称的直线运动，差动连接可实现快进，A1=2A2往返速度相等柱塞缸结构简单单向工作，靠重力或其他外力返回摆动缸单叶片式转角小于360度双叶片式转角小于180度小于360度的摆动小于180度的摆动齿轮泵结构简单，价格便宜高转速低扭矩的回转运动叶片泵体积小，转动惯量小高转速低扭矩动作灵敏的回转运动摆线齿轮泵体积小，输出扭矩大低速，小功率，大扭矩的回转运动轴向柱塞泵运动平稳、扭矩大、转速范围宽大扭矩的回转运动径向柱塞泵转速低，结构复杂，输出大扭矩低速大扭矩的回转运动注：A1——无杆腔的活塞面积A2——有无杆腔的活塞面积对于本设计实现单纯并且简单上下运动的机构，可以采用齿轮式液压泵及双活塞杆液压缸，这样不仅简化液压系统降低设备成本，而且能改善运动机构的性能和液压执行元件的载荷状况。3.2.2确定液压缸的类型工程液压缸主要用于工程机械、重型机械、起重运输机械及矿山机械的液压系统。根据主机的运动要求，按表37-7-5选择液压缸的类型为：直线运动单活塞杆双作用缓冲式液压缸。其特点：活塞双向运动产生推、拉力。活塞行程终了时减速制动，减速值不变。3.2.3确定液压缸的安装方式工程液压缸均为双作用单活塞式液压缸，安装方式多采用耳环型。由于本设计中液压缸在作用过程中是一端固定，一端在垂直面上自由摆动的形式，因此根据表37-7-6选择液压缸的安装方式为：尾部耳环联接。3.2.4缸盖联接的类型按缸盖与缸体的联接方式，可分为外螺纹联接式、内卡键联接式及法兰联接式三种。这里采用法兰联接。型号说明：P37-1803.2.5拟订液压执行元件运动控制回路液压执行元件确定之后，其运动方向和运动速度的控制是拟订液压回路的核心问题。方向控制用换向阀或是逻辑控制单元来实现。对于一般中小流量的液压系统，大多数通过换向阀的有机组合实现所要求的动作。对于高压大流量的液压系统，现多采用插装阀于先导控制阀的组合来实现。本设计剪叉式液压升降台其特点：起升压力大，运行缓慢、平稳，能人工控制起升至某一固定高度时并保持该高度自锁。3.2.6液压源系统液压系统的工作介质完全由液压源提供，液压源的核心是液压泵。在无其他辅助油源的情况下，液压泵的供油量要大于系统的需油量，多余的油经过溢流阀回油箱，溢流阀同时起到开展并稳定油源压力的作用。容积调速系统多数是用变量泵供油，用安全阀限定系统的最高压力。为节省能源并提高效率，液压泵的供油量要尽量于系统所需流量相匹配。对在工作循环各阶段中系统所需油量相差较大的情况下，则采用多泵供油或变量泵供油。对于本设计，由于工作周期短，循环次数少，供油量可以适当减少以节省能源，采用单泵供油即可，不需蓄能器储存能量。对于油液的净化：油液的净化装置在液压源中是必不可少的。一般泵的入口要装有粗滤油器，进入系统的油液根据被保护元件的要求，通过相应的精滤油器再次过滤。为防止系统中杂质流回油箱，可在回油路上设置磁过滤或其他形式滤油器。根据液压设备所处环境及对温升的要求，还要考虑加热、冷却等措施。3.3确定液压系统的主要参数液压系统的主要参数是压力和流量，它们是设计液压系统，选择液压元件的主要依据。压力决定于外载荷。流量取决于液压执行元件的运动速度和结构尺寸。3.3.1载荷的组成与计算：首先，需要确定液压缸处于最大工作压力时的位置，当液压缸上升时，液压缸处于最大工作压力，我们估计机器人上身的总重量约为4Kg，所以液压缸的最大载荷为P=4*1000=4000N,下面就根据载荷量来选取合适的液...
