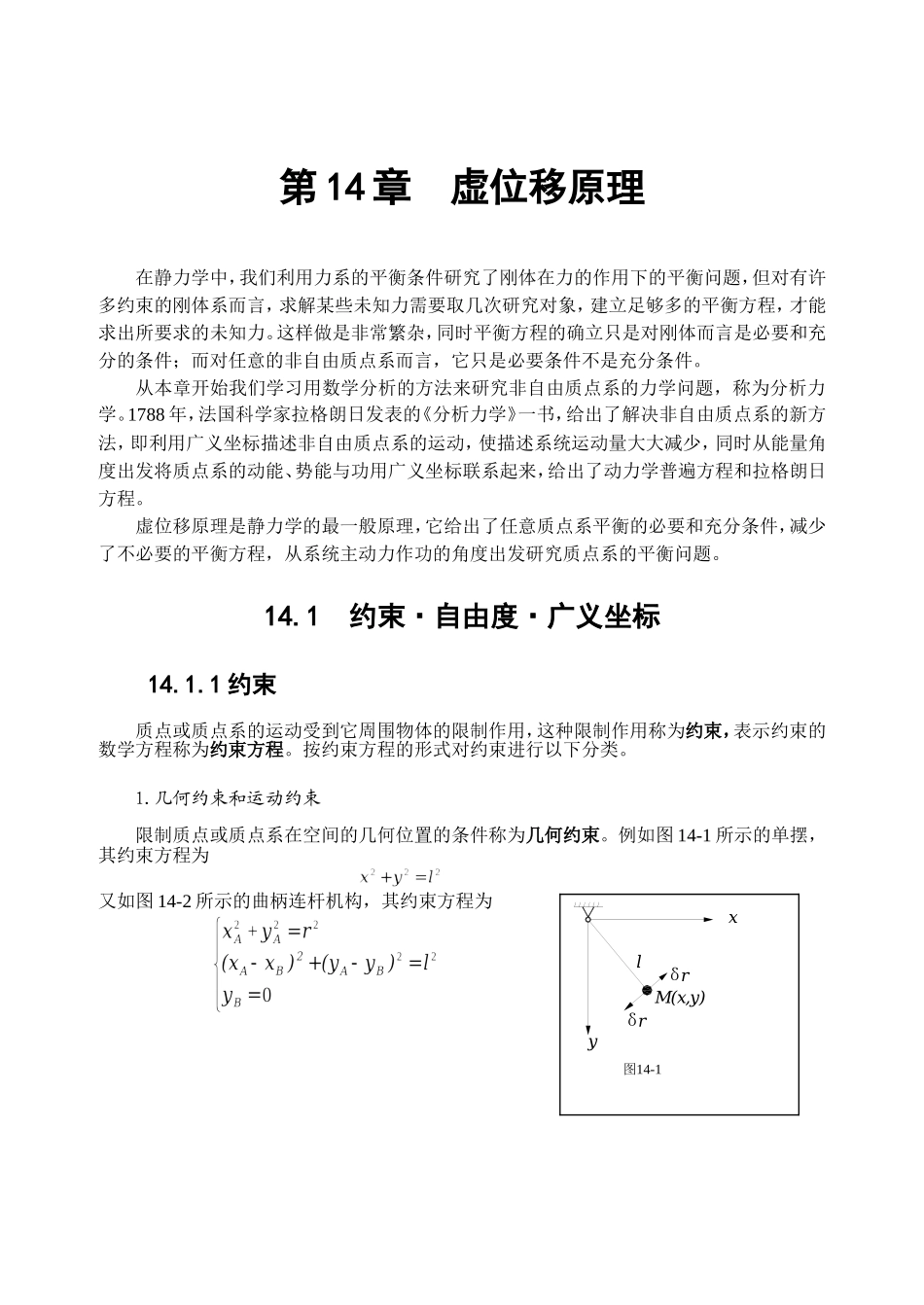

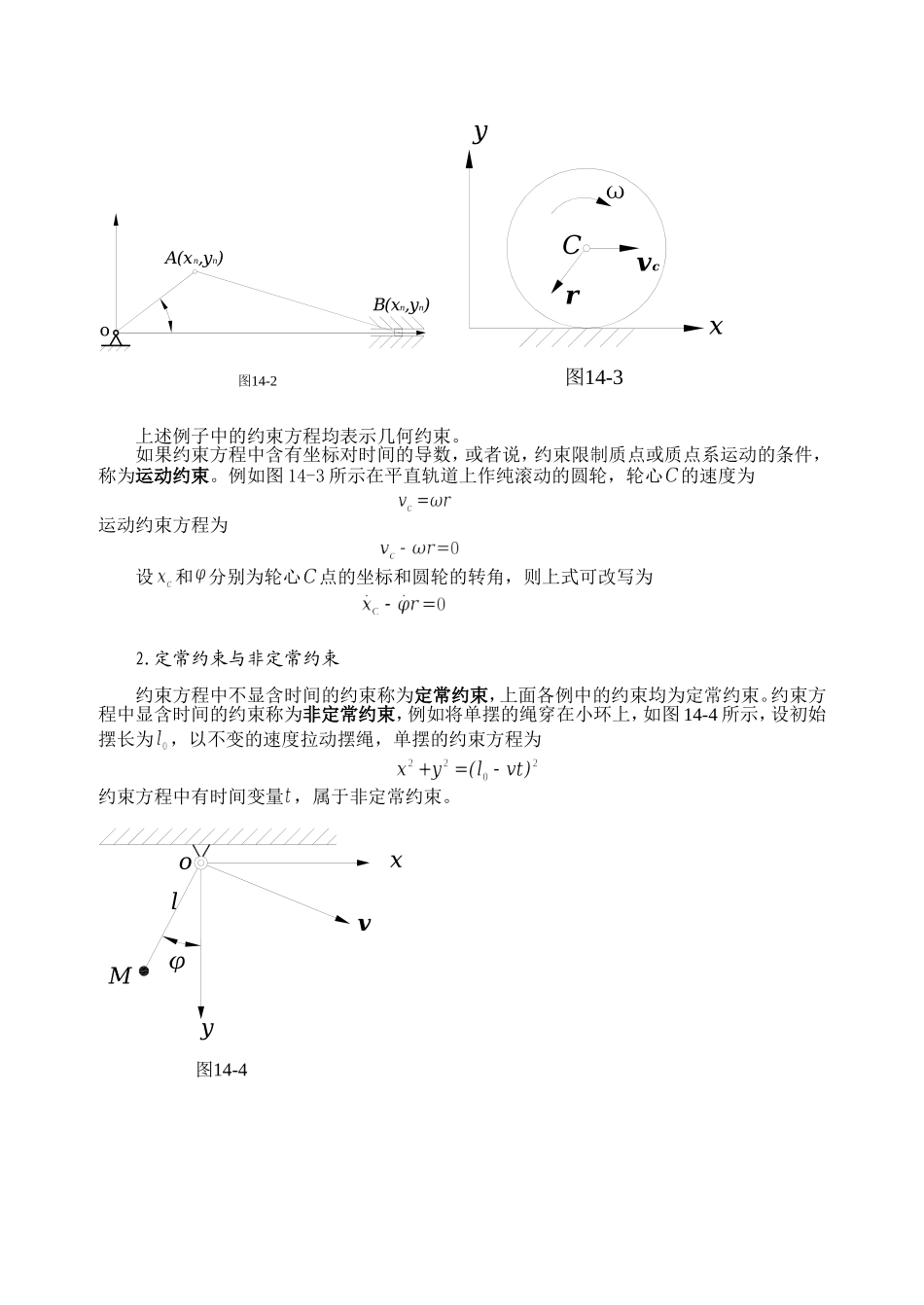

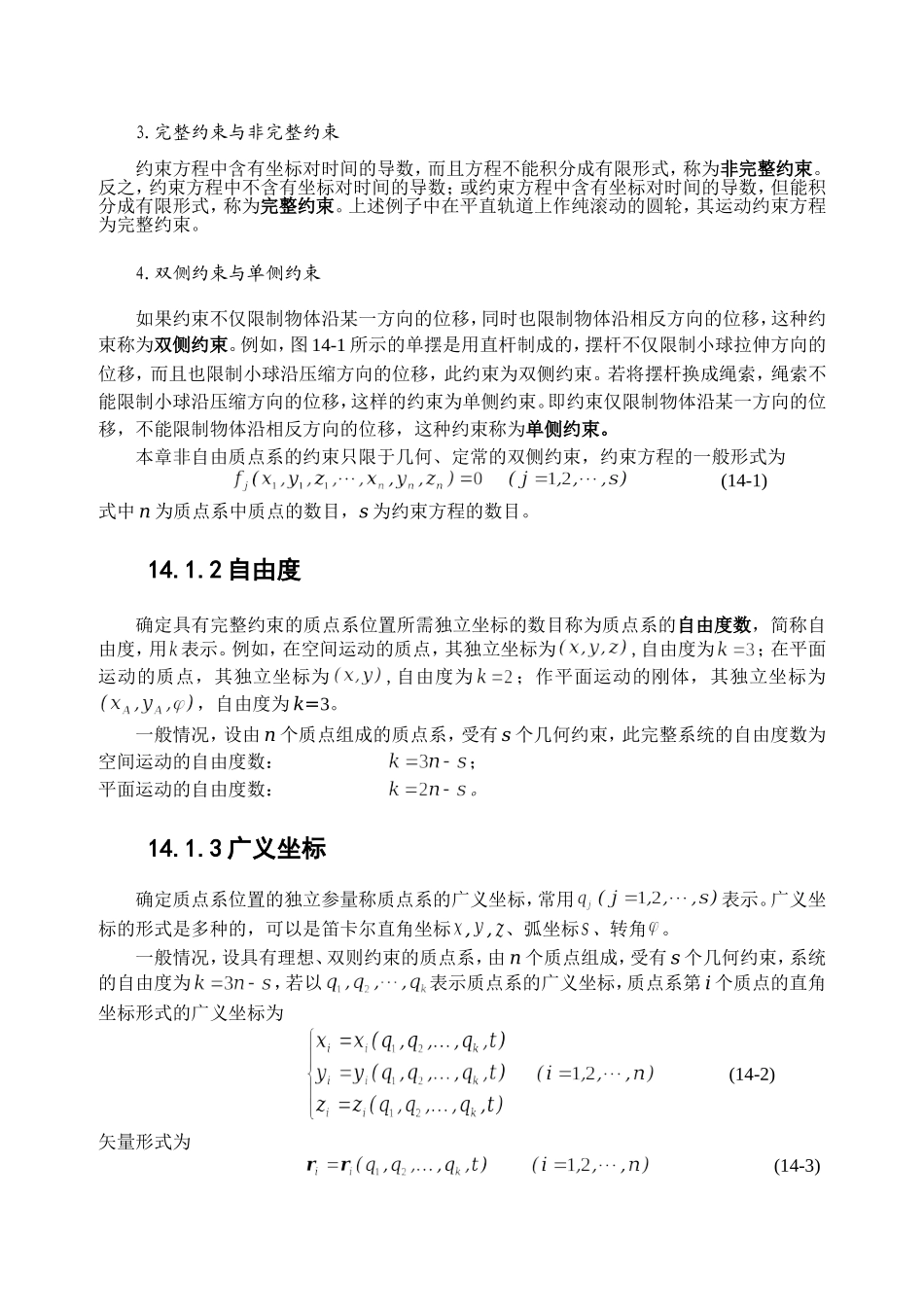

lxyrM(x,y)图14-1δrδ第14章虚位移原理在静力学中,我们利用力系的平衡条件研究了刚体在力的作用下的平衡问题,但对有许多约束的刚体系而言,求解某些未知力需要取几次研究对象,建立足够多的平衡方程,才能求出所要求的未知力。这样做是非常繁杂,同时平衡方程的确立只是对刚体而言是必要和充分的条件;而对任意的非自由质点系而言,它只是必要条件不是充分条件。从本章开始我们学习用数学分析的方法来研究非自由质点系的力学问题,称为分析力学。1788年,法国科学家拉格朗日发表的《分析力学》一书,给出了解决非自由质点系的新方法,即利用广义坐标描述非自由质点系的运动,使描述系统运动量大大减少,同时从能量角度出发将质点系的动能、势能与功用广义坐标联系起来,给出了动力学普遍方程和拉格朗日方程。虚位移原理是静力学的最一般原理,它给出了任意质点系平衡的必要和充分条件,减少了不必要的平衡方程,从系统主动力作功的角度出发研究质点系的平衡问题。14.1约束·自由度·广义坐标14.1.1约束质点或质点系的运动受到它周围物体的限制作用,这种限制作用称为约束,表示约束的数学方程称为约束方程。按约束方程的形式对约束进行以下分类。1.几何约束和运动约束限制质点或质点系在空间的几何位置的条件称为几何约束。例如图14-1所示的单摆,其约束方程为又如图14-2所示的曲柄连杆机构,其约束方程为B(xn,yn)A(xn,yn)o图14-2xyCrvc图14-3ω上述例子中的约束方程均表示几何约束。如果约束方程中含有坐标对时间的导数,或者说,约束限制质点或质点系运动的条件,称为运动约束。例如图14-3所示在平直轨道上作纯滚动的圆轮,轮心的速度为运动约束方程为设和分别为轮心点的坐标和圆轮的转角,则上式可改写为2.定常约束与非定常约束约束方程中不显含时间的约束称为定常约束,上面各例中的约束均为定常约束。约束方程中显含时间的约束称为非定常约束,例如将单摆的绳穿在小环上,如图14-4所示,设初始摆长为,以不变的速度拉动摆绳,单摆的约束方程为约束方程中有时间变量,属于非定常约束。xylMvo图14-4φ3.完整约束与非完整约束约束方程中含有坐标对时间的导数,而且方程不能积分成有限形式,称为非完整约束。反之,约束方程中不含有坐标对时间的导数;或约束方程中含有坐标对时间的导数,但能积分成有限形式,称为完整约束。上述例子中在平直轨道上作纯滚动的圆轮,其运动约束方程为完整约束。4.双侧约束与单侧约束如果约束不仅限制物体沿某一方向的位移,同时也限制物体沿相反方向的位移,这种约束称为双侧约束。例如,图14-1所示的单摆是用直杆制成的,摆杆不仅限制小球拉伸方向的位移,而且也限制小球沿压缩方向的位移,此约束为双侧约束。若将摆杆换成绳索,绳索不能限制小球沿压缩方向的位移,这样的约束为单侧约束。即约束仅限制物体沿某一方向的位移,不能限制物体沿相反方向的位移,这种约束称为单侧约束。本章非自由质点系的约束只限于几何、定常的双侧约束,约束方程的一般形式为(14-1)式中n为质点系中质点的数目,s为约束方程的数目。14.1.2自由度确定具有完整约束的质点系位置所需独立坐标的数目称为质点系的自由度数,简称自由度,用表示。例如,在空间运动的质点,其独立坐标为,自由度为;在平面运动的质点,其独立坐标为,自由度为;作平面运动的刚体,其独立坐标为,自由度为k=3。一般情况,设由n个质点组成的质点系,受有s个几何约束,此完整系统的自由度数为空间运动的自由度数:;平面运动的自由度数:。14.1.3广义坐标确定质点系位置的独立参量称质点系的广义坐标,常用表示。广义坐标的形式是多种的,可以是笛卡尔直角坐标,,、弧坐标、转角。一般情况,设具有理想、双则约束的质点系,由n个质点组成,受有s个几何约束,系统的自由度为,若以表示质点系的广义坐标,质点系第i个质点的直角坐标形式的广义坐标为(14-2)矢量形式为(14-3)14.2虚位移原理14.2.1虚位移和虚功1.虚位移在某给定瞬时,质点或质点系为约束所允许的无限小的位移称为质点或质点系的虚位移。虚位移可以是线位移,也可以是角位移。用变分符号表示,以区别真实位移。例如图14-1所示的单摆,...
