杭州某厂区雨水管理系统设计简析_张亮VIP免费

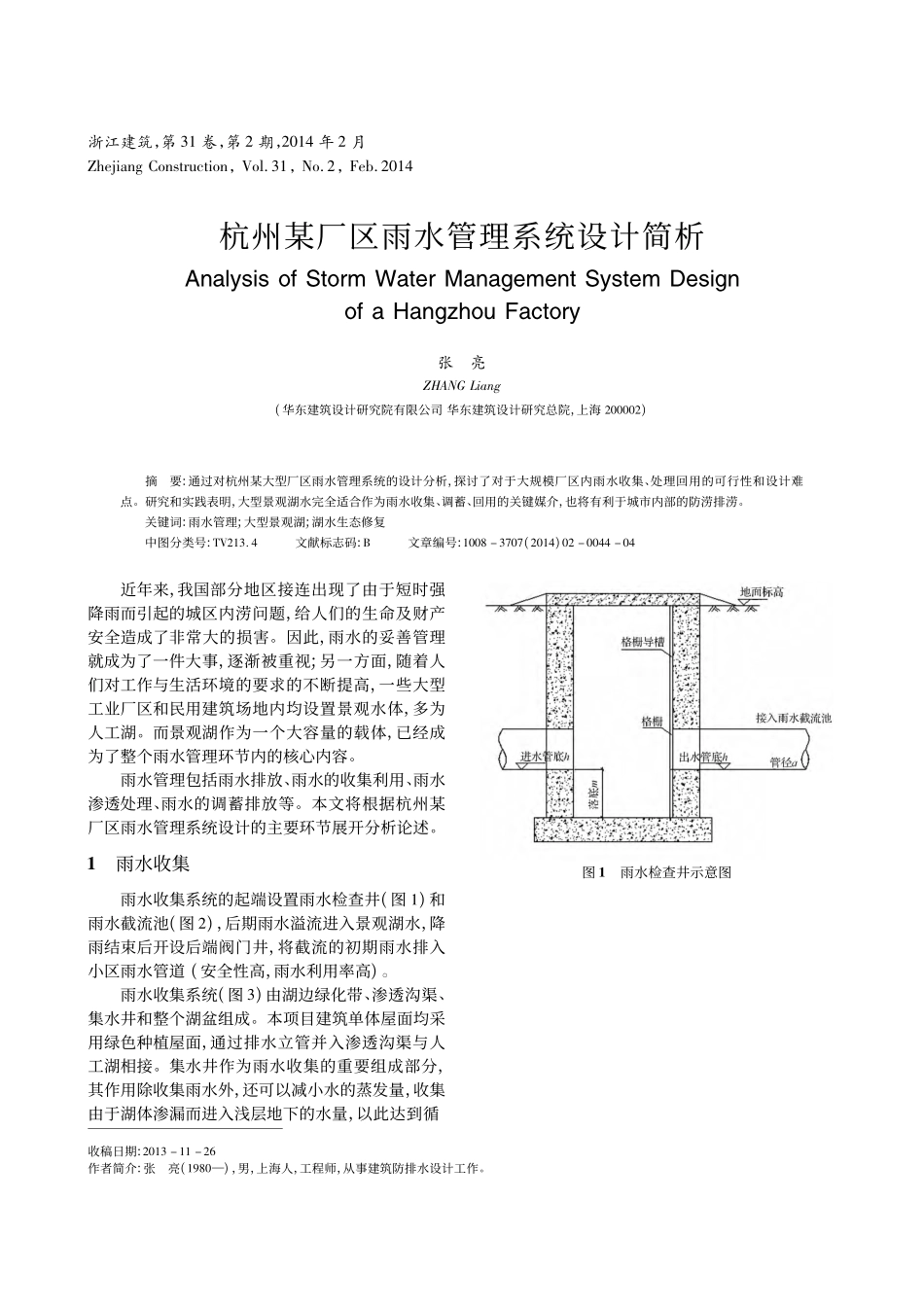

浙江建筑，第31卷，第2期，2014年2月ZhejiangConstruction，Vol．31，No．2，Feb．2014收稿日期:2013－11－26作者简介:张亮(1980—)，男，上海人，工程师，从事建筑防排水设计工作。杭州某厂区雨水管理系统设计简析AnalysisofStormWaterManagementSystemDesignofaHangzhouFactory张亮ZHANGLiang(华东建筑设计研究院有限公司华东建筑设计研究总院，上海200002)摘要:通过对杭州某大型厂区雨水管理系统的设计分析，探讨了对于大规模厂区内雨水收集、处理回用的可行性和设计难点。研究和实践表明，大型景观湖水完全适合作为雨水收集、调蓄、回用的关键媒介，也将有利于城市内部的防涝排涝。关键词:雨水管理;大型景观湖;湖水生态修复中图分类号:TV213．4文献标志码:B文章编号:1008－3707(2014)02－0044－04近年来，我国部分地区接连出现了由于短时强降雨而引起的城区内涝问题，给人们的生命及财产安全造成了非常大的损害。因此，雨水的妥善管理就成为了一件大事，逐渐被重视;另一方面，随着人们对工作与生活环境的要求的不断提高，一些大型工业厂区和民用建筑场地内均设置景观水体，多为人工湖。而景观湖作为一个大容量的载体，已经成为了整个雨水管理环节内的核心内容。雨水管理包括雨水排放、雨水的收集利用、雨水渗透处理、雨水的调蓄排放等。本文将根据杭州某厂区雨水管理系统设计的主要环节展开分析论述。1雨水收集雨水收集系统的起端设置雨水检查井(图1)和雨水截流池(图2)，后期雨水溢流进入景观湖水，降雨结束后开设后端阀门井，将截流的初期雨水排入小区雨水管道(安全性高，雨水利用率高)。雨水收集系统(图3)由湖边绿化带、渗透沟渠、集水井和整个湖盆组成。本项目建筑单体屋面均采用绿色种植屋面，通过排水立管并入渗透沟渠与人工湖相接。集水井作为雨水收集的重要组成部分，其作用除收集雨水外，还可以减小水的蒸发量，收集由于湖体渗漏而进入浅层地下的水量，以此达到循图1雨水检查井示意图图2初期雨水截流池图3雨水收集流程图环利用的目的。当需要对湖内水量进行补充时，利用水泵将水抽至集水井下游沟渠，并进一步净化处理后对湖内进行补充。2景观湖水液位平衡计算景观湖水的液位控制以及水量平衡是整个雨水管理系统设计的关键环节。2．1估算平均年水平衡估计的水源区是A，杭州当地平均降雨量是1449mm/a，因此，降雨总量是A×1449mm(=100%)。2．2有效溢出量是特定针对表面(=溢出系数)降水量A(100%)×系数=有效率(降低的溢出量)表1月雨水量平衡表月水量平衡水温/℃降雨量/mm降雨容量/(m3/month)1月46615．1872月5．19020．7093月9．312428．5324月15．413430．8335月20．315435．4356月24．421649．7027月28．413831．7548月2815836．3569月23．517039．11710月17．78118．63811月126414．72612月6．35412．425总计1449333．415注:杭州降雨量资料来自当地市政部门。2．3水表面的蒸发通过平均年温度和湿气统计量来计算水体液位平衡经由德国AtelierDreiseitl(戴水道)公司专业计算软件计算，结果见表1、图4。图4年雨水量平衡示意图3景观湖水处理人工湖水如处理不善，水体将表现出发绿，生藻，并带来一系列的问题:大量的藻类漂浮在水面或悬浮，降低水体的透明度，影响水体观赏性;很多藻类会发出异味;有些藻类会产生毒素，使水中鱼类死亡;藻类会通过光合作用生产有机物，产生有机污染，最终水体黑臭，成为整个景观的败笔。因此须合理、有效地对景观水体进行处理。水体净化系统(图5)由湖边绿化带、集水井上游和下游沟渠中根系发达的漂浮植物，和沟渠、湖体堤岸挺水植物组成。湖边绿化带作为雨水净化的第一道防线，通过植物吸收、根际微生物降解、过滤作用等去除雨水中的灰尘、氮磷及有机物质。54第2期张亮:杭州某厂区雨水管理系统设计简析图5雨水补水工艺如图6所示，雨水是面源污染进入水体的重要渠道，主要污染指标是悬浮物SS、总氮、总磷等。由于降雨有明显的季节性，往往每年的第一场雨所产生的面源污染比较严重，这是由于在长期没有降雨的情况下水体周围地面存积了较多的垃圾和污物，经雨水的冲刷把这些污物带入水体中。而雨水收集和利用是防止污染物直接进入水体的最佳措施。...
