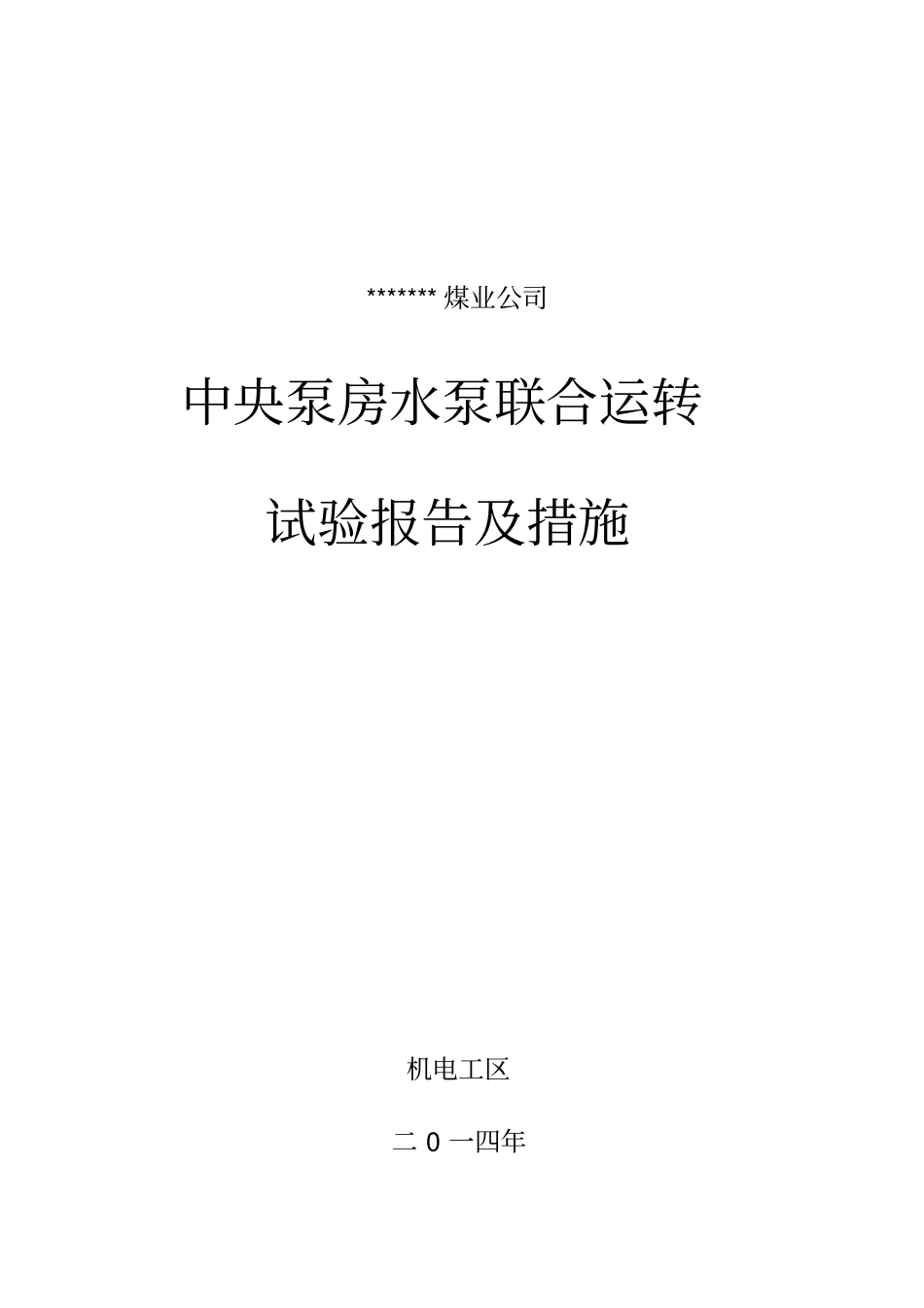

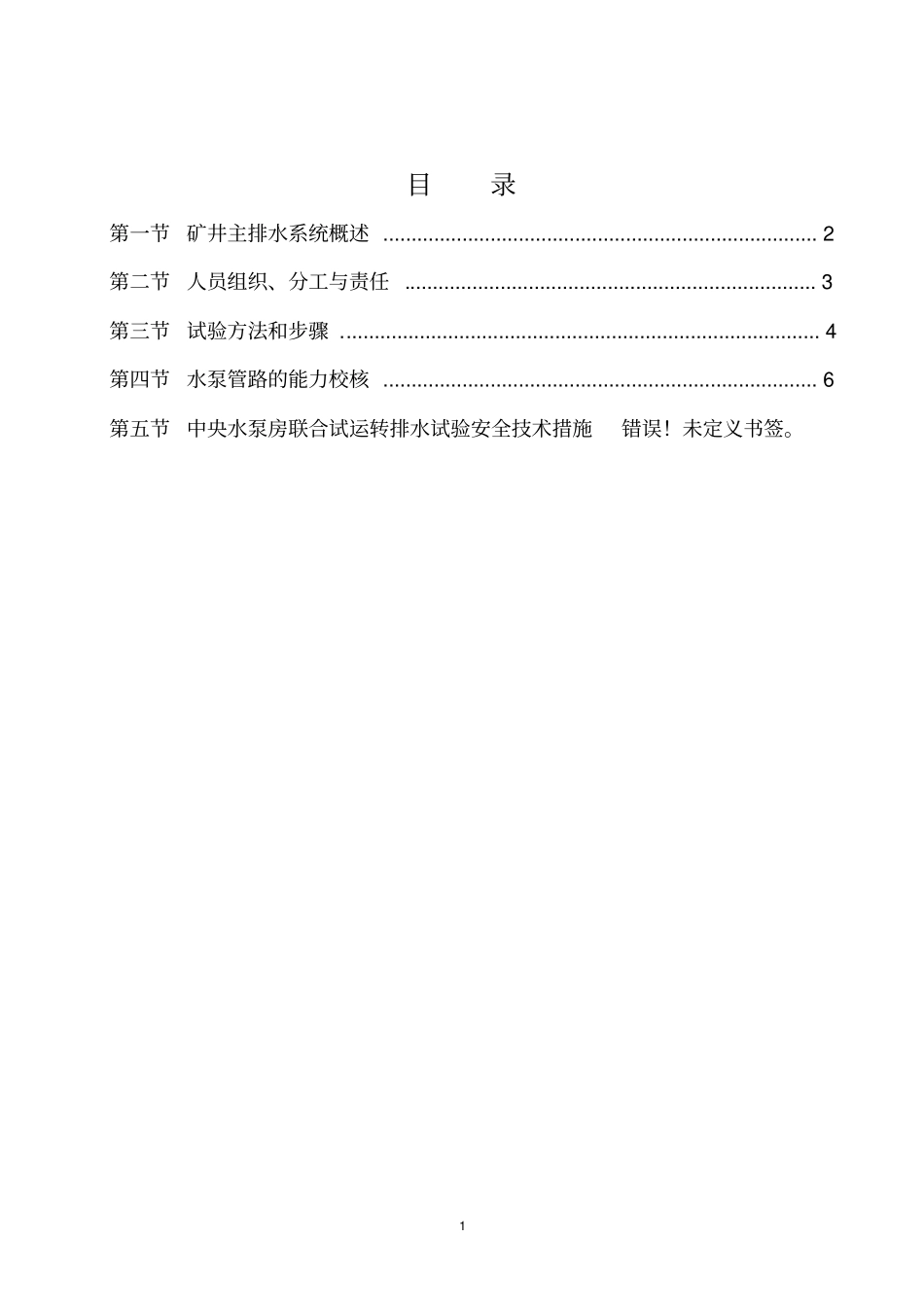

*******煤业公司中央泵房水泵联合运转试验报告及措施机电工区二0一四年1目录第一节矿井主排水系统概述.............................................................................2第二节人员组织、分工与责任.........................................................................3第三节试验方法和步骤.....................................................................................4第四节水泵管路的能力校核.............................................................................6第五节中央水泵房联合试运转排水试验安全技术措施错误！未定义书签。2第一节矿井主排水系统概述*********中央泵房安装有MD155-30x7型水泵3台，其中1台工作水泵、1台备用水泵、1台检修水泵，单台水泵电机功率为160KW，单台水泵的额定排水能力为155m3/h，主排水泵铺设有159x6mm型排水管路2趟，水仓设计容积800m3。根据初设计算目前矿井的正常涌水量为28m3/h，最大涌水量为32m3/h。根据《煤矿安全规程》第二百七十八条的有关要求，矿井必须有工作水泵、备用水泵、检修水泵。水泵的能力，应能在20小时内排出矿井24小时的正常涌水量，备用水泵的能力应不小于工作水泵的70%，工作水泵和备用水泵的总能力应能在20小时内排出矿井24小时的最大涌水量。结合我矿的实际情况，在雨季来临之际，对我矿井排水系统的排水能力进行了联合试运转，现将水泵联合试运转情况报告如下：一、矿井主排水系统状况我矿副井井底车场中央水泵房承担着井下的涌水排至地面的任务。泵房排水系统概况如下：主水泵房利用现有3台MD155-30×7型水泵，该型水泵额定流量为155m3/h，一级额定扬程为30m，必需汽蚀余量为3.9m。正常涌水时为1台工作,1台备用,1台检修；最大涌水时为2台工作，1台备用。选用YB2-315L1-4型防爆电机，功率160kW，电压等级380/660V，转速1480r/min。排水管选用Φ159×6型无缝钢管，内径150mm；3吸水管选用Φ159×6型无缝钢管，内径150mm。二、矿井主排水系统参数及相关数据1.矿井涌水量矿井正常涌水量即28m3/h；矿井最大涌水量32m3/h2.主水仓容积主水仓800m34．水泵主要技术参数安装部位型号额定流量（m3/h）额定扬程（m）额定效率（％）额定转速（r/min）数量（台）主泵房MD155-30x715521075148035.排水管路主排水管路2条，为无缝钢管。型号为Φ159×6，使用1趟，备用1趟。由副井井筒将井下水排至地面。6．水泵电动机主要技术参数安装部位型号额定功率（KW）额定转速（r/min）额定电压（V）额定效率（％）主泵房YB2-315L1-41601480380/660897．主排水泵电气设备主水泵为660V电压供电，电源引自井下中央变电所660V不同母线段，选用QJZ315型矿用真空磁力软起动器控制三台水泵，一台使用，一台备用，一台检修。主水泵的控制设在主变电所内。第二节人员组织、分工与责任为确保本次水泵联合排水试验能够顺利进行，我矿成立了主排水泵联合排水试验指挥部。4指挥长：***副指挥长：***成员：****指挥部设在矿调度室，统一指挥试验工作。为确保试验安全顺利进行，同时成立了电气、机械、地面排水、测水、资料五个专业组，各专业组的责任如下：1、电气、机械组由***任组长，负责井上下供电及泵房的开停泵及管路检查维护等工作；2、地面排水组由***任组长，负责保证地面排水的疏导与畅通工作；3、测水组由***任组长，负责测定水量工作，并做好记录；4、资料组由***负责，做好试验技术资料的记录收集、归档工作。第三节试验方法和步骤1、试验时间：2014年5月2、试验操作前分别做了如下准备工作：（1）各专业组组长对所分管工作的准备情况进行一次核对检查，试验前操作人员把所有水泵运行一遍，确保水泵处于完好状态。（2）联合试验前水仓水位达到最高位置，使具备试验的条件。泵房依次起动各泵，使工作和备用水泵同时工作。（3）各专业组人员、井上下操作维护人员、检测人员在规定时间内到位。开泵同时进行测试工作，并记录好各种数据。5（4）重新检查、检验总控及分控高爆开关整定值，具体整定数值满足群泵试验，并向指挥部汇报。（5）完成测试工作，停泵。（6）恢复原运行方式。3、试验步骤...
