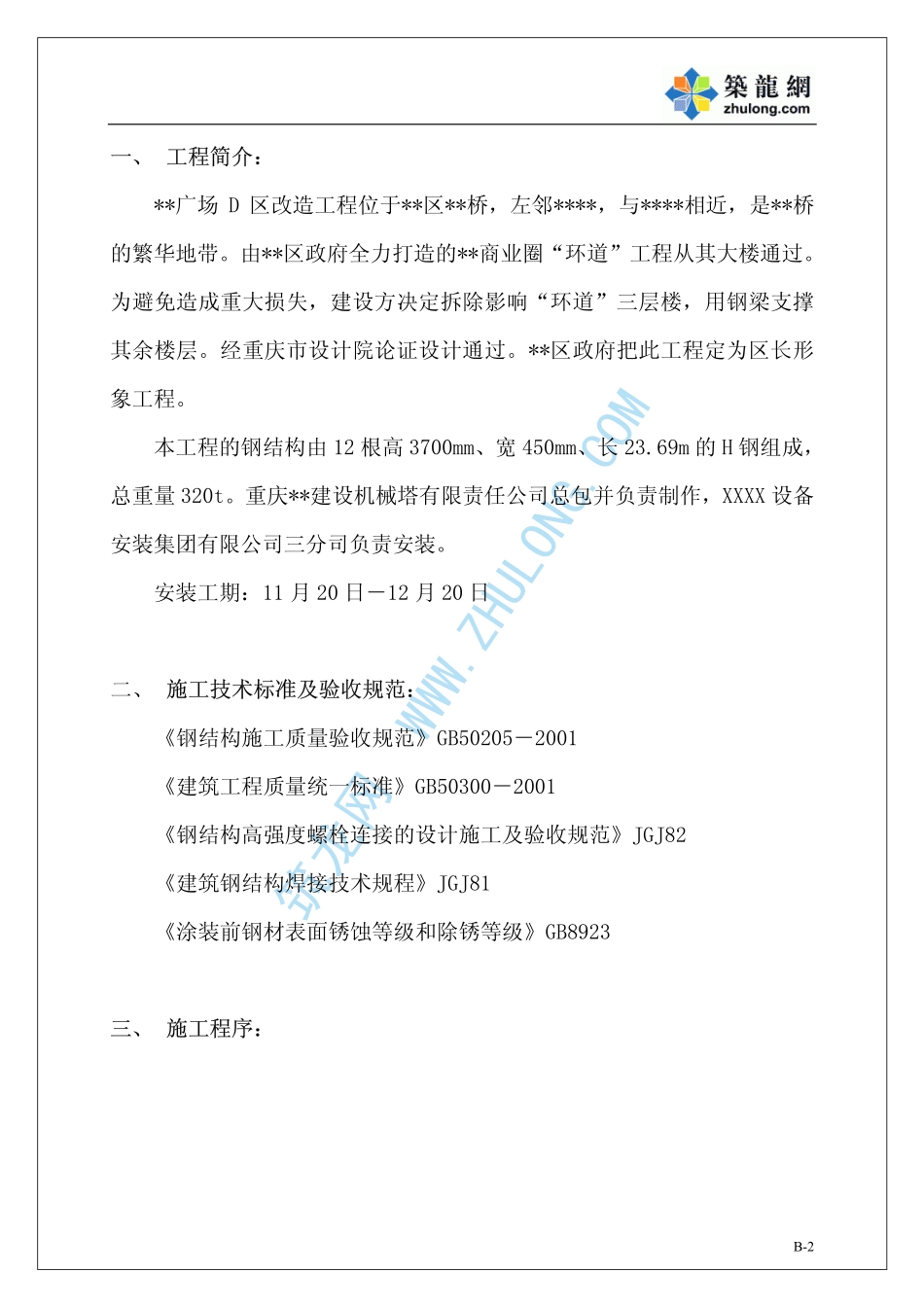

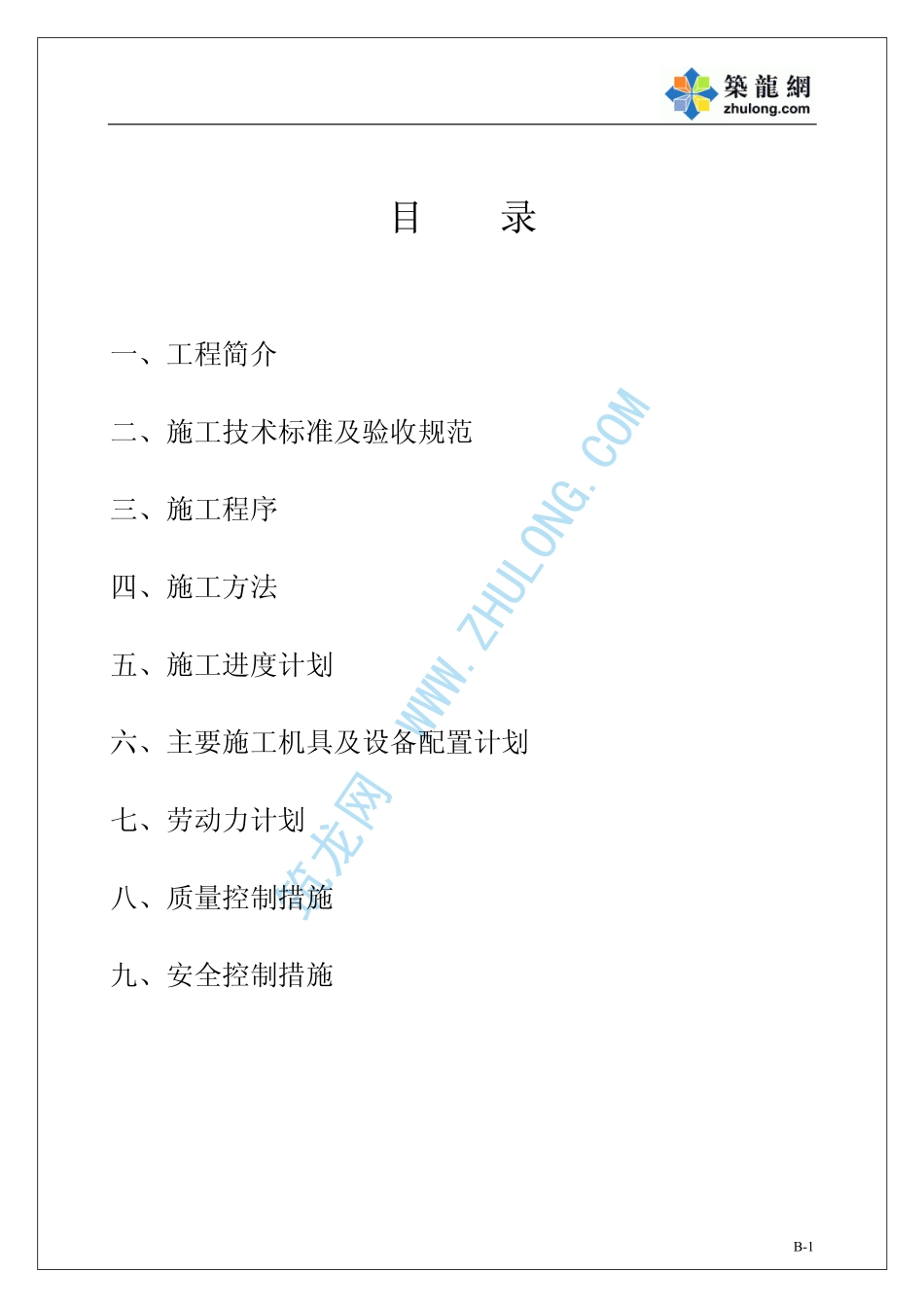

筑龙网WWW.ZHULONG.COM**广场D区改造工程钢结构安装方案工程名称：建设单位：施工单位：编制：审核：审批：XXXX设备安装集团有限公司2003年10月15日筑龙网WWW.ZHULONG.COMB-1目录一、工程简介二、施工技术标准及验收规范三、施工程序四、施工方法五、施工进度计划六、主要施工机具及设备配置计划七、劳动力计划八、质量控制措施九、安全控制措施筑龙网WWW.ZHULONG.COMB-2一、工程简介：**广场D区改造工程位于**区**桥，左邻****，与****相近，是**桥的繁华地带。由**区政府全力打造的**商业圈“环道”工程从其大楼通过。为避免造成重大损失，建设方决定拆除影响“环道”三层楼，用钢梁支撑其余楼层。经重庆市设计院论证设计通过。**区政府把此工程定为区长形象工程。本工程的钢结构由12根高3700mm、宽450mm、长23.69m的H钢组成，总重量320t。重庆**建设机械塔有限责任公司总包并负责制作，XXXX设备安装集团有限公司三分司负责安装。安装工期：11月20日－12月20日二、施工技术标准及验收规范：《钢结构施工质量验收规范》GB50205－2001《建筑工程质量统一标准》GB50300－2001《钢结构高强度螺栓连接的设计施工及验收规范》JGJ82《建筑钢结构焊接技术规程》JGJ81《涂装前钢材表面锈蚀等级和除锈等级》GB8923三、施工程序：筑龙网WWW.ZHULONG.COMB-3熟悉图纸、规范机具、设备准备制作安装拨杆钢梁安装位置放线钢梁吊装转运组对安装桁架支撑安装焊接扭剪型高强度螺栓安装超声波探伤钢梁整体预顶安装支座刷油交工验收筑龙网WWW.ZHULONG.COMB-4四、施工方法：A．施工前准备（1）组织施工人员仔细熟悉施工图纸、规范、标准。做好图纸会审记录。（2）和**建设机械塔机有限公司的技术人员到施工现场实际测量有关数据。确定钢梁生产顺序与到场时间。（3）与项目经理和起重工长到施工现场确定吊装、运输方案。B．吊装运输方法及措施根据现场实际勘测情况确定采用“转角桅杆”与辅助吊钩相结合的吊装方法。（1）在四层17轴－U轴设立桅杆。桅杆直径φ273×8，L=7000，辅助吊钩设在六层U轴－T轴间。三台5t卷扬机设在一层平面V轴便于吊装指挥。六层五层四层三层筑龙网WWW.ZHULONG.COMB-5桅杆支座示意图筑龙网WWW.ZHULONG.COMB-6吊装设备平面布置图VUTR卷扬机3t（3F）4F桅杆地平面三台卷扬机5t筑龙网WWW.ZHULONG.COMB-7（2）钢梁（1/2）运至楼底，计算中重心捆绑吊点，试吊合格后，正式开始吊装。（3）当钢梁吊至三层平面后，旋转钢梁，使钢梁的一端约1/2进入三层，挂滑轮组A。（4）卷扬机收紧A，同时放松主吊滑轮组B，使钢梁的重心移进三层楼面。解除捆绑绳。A六层五层B四层三层二层一层（5）钢梁的重心进入三层楼面后，底部铺设滚杆（Φ76x6钢管），用三楼卷扬机牵引滚动到安装位置。筑龙网WWW.ZHULONG.COMB-8C．组对安装安装前放钢梁组安装位置大样，并做好辅助准备工作。（1）钢梁安装顺序：（2）钢梁运输至安装位置后，用10t倒链将其直立，再用起道器把钢梁抬升至安装标高。砼柱倒链10t1/2钢梁砼柱钢梁起道器（3）当两个1/2钢梁抬升至安装标高后，找平、找正、拉通线、安装21轴钢梁组18轴钢梁组17轴钢梁组22轴钢梁组20轴钢梁组19轴钢梁组筑龙网WWW.ZHULONG.COMB-9普通螺栓定位、安装扭剪型高强度螺栓、施焊。（4）砼柱另一侧的钢梁依上述方法安装完成后，与先安装的钢梁横向连接固定。形成钢梁组。（5）其余钢梁组按此程序依次安装。当每相邻两组钢梁安装就位后，立即安装两组钢梁之间的桁架支撑。槽钢钢梁组桁架支撑（6）在所有钢梁组、桁架支撑和砼柱支座安装完成并经现场监理检查合格后，由负责对整个钢架实施予应力货载的施工单位对钢架进行施工。（7）钢架予应力施工完成并通过验收，我方再对钢梁组的底座进行施工。（8）对钢架补底漆、刷油。D．施工要点控制1.材料、半成品（1）钢梁、桁架支撑的制作质量应符合设计要求和施工规范规定，用构件明细表核对进场构件的数量，查验出厂合格证及有关技术资料。筑龙网WWW.ZHULONG.COMB-10（2）焊条、螺栓等连接材料均应有质量证明书并符合设计要求及有关国家标准规定。（3）检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应预先...
