机械原理课程设计——步进式工件输送机..VIP免费

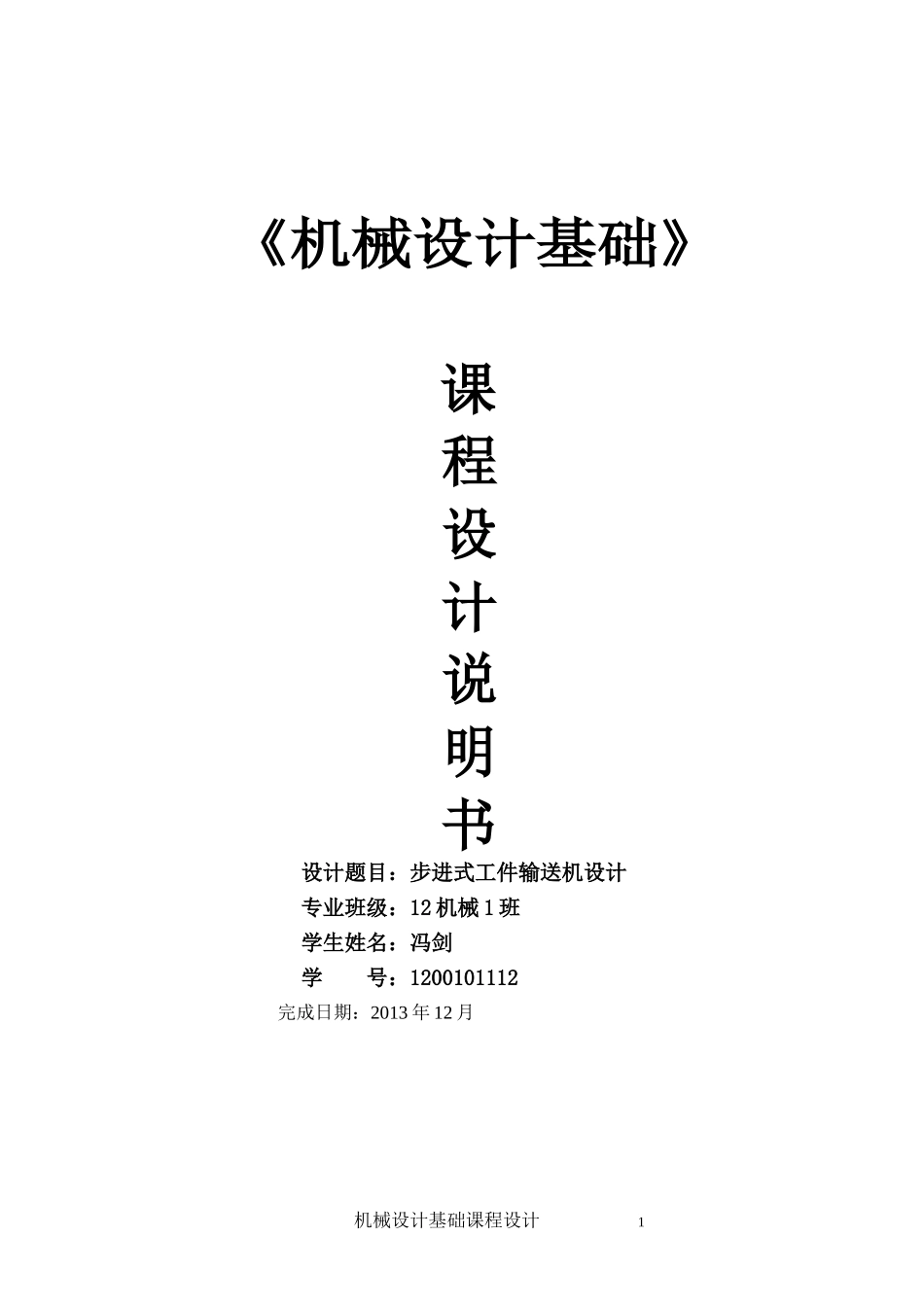

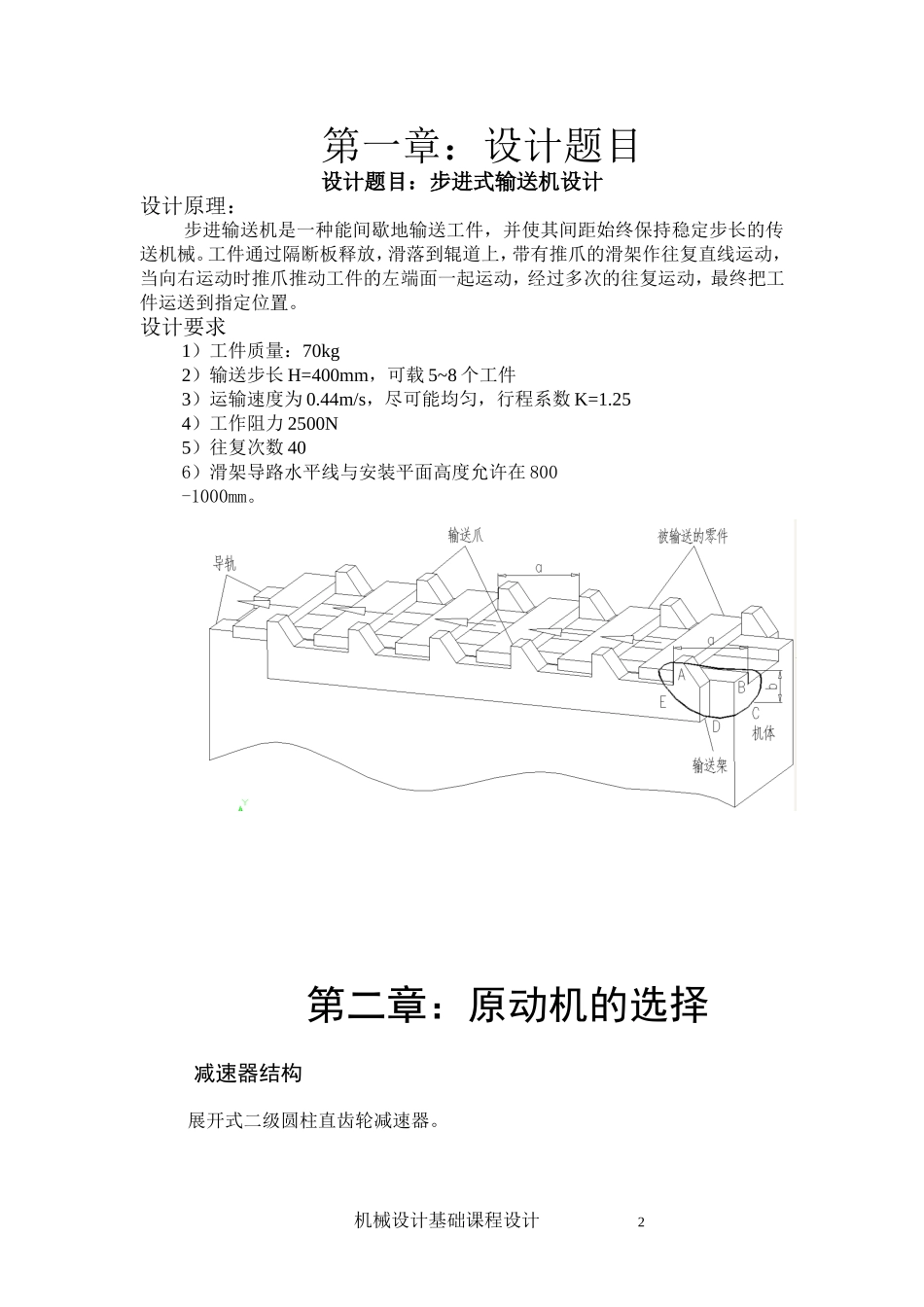

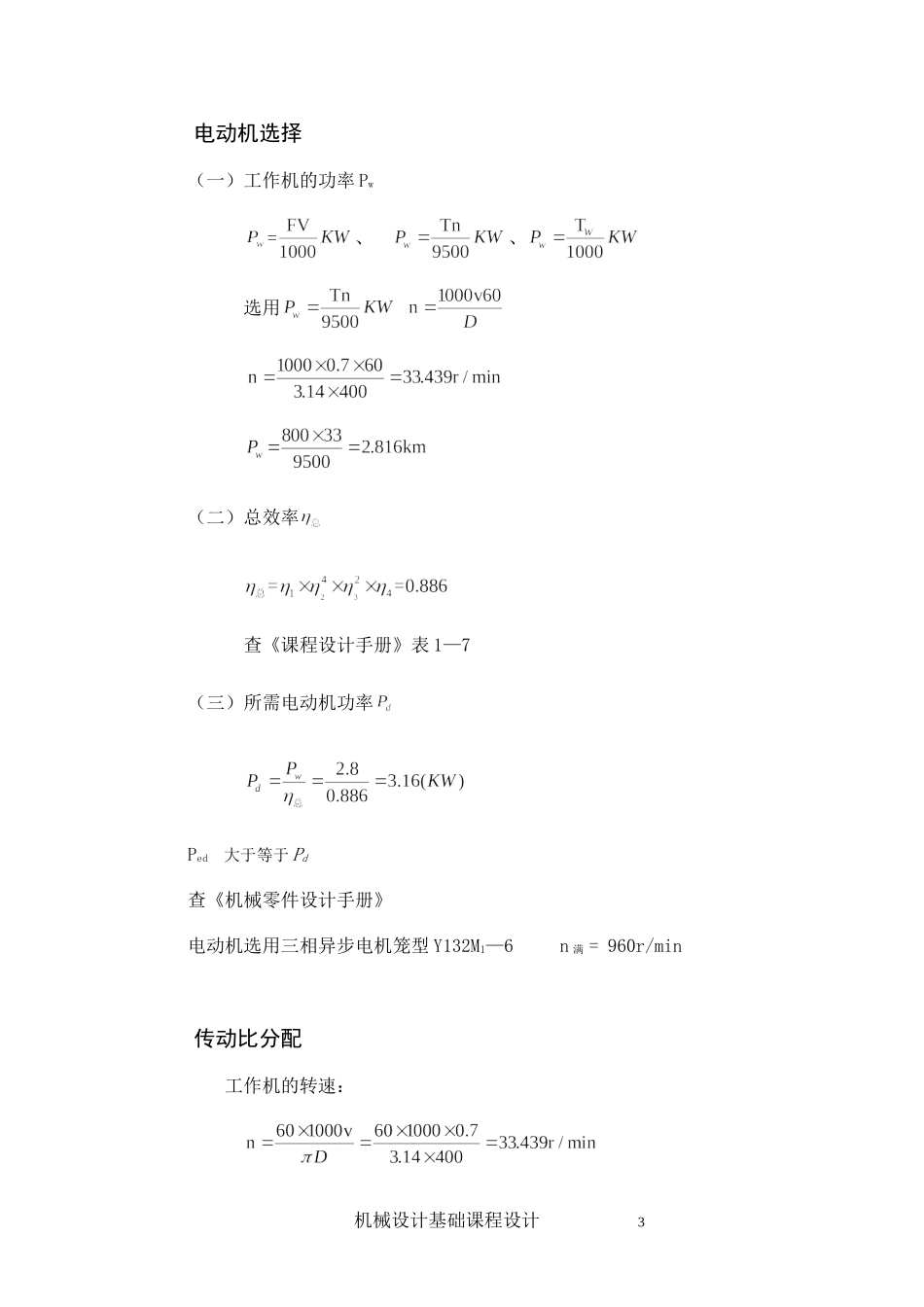

《机械设计基础》课程设计说明书设计题目：步进式工件输送机设计专业班级：12机械1班学生姓名：冯剑学号：1200101112完成日期：2013年12月机械设计基础课程设计1第一章：设计题目设计题目：步进式输送机设计设计原理：步进输送机是一种能间歇地输送工件，并使其间距始终保持稳定步长的传送机械。工件通过隔断板释放，滑落到辊道上，带有推爪的滑架作往复直线运动，当向右运动时推爪推动工件的左端面一起运动，经过多次的往复运动，最终把工件运送到指定位置。设计要求1）工件质量：70kg2）输送步长H=400mm，可载5~8个工件3）运输速度为0.44m/s，尽可能均匀，行程系数K=1.254）工作阻力2500N5）往复次数406）滑架导路水平线与安装平面高度允许在800-1000mm。第二章：原动机的选择减速器结构展开式二级圆柱直齿轮减速器。机械设计基础课程设计2电动机选择（一）工作机的功率Pw=、、选用（二）总效率查《课程设计手册》表1—7（三）所需电动机功率Ped大于等于Pd查《机械零件设计手册》电动机选用三相异步电机笼型Y132M1—6n满=960r/min传动比分配工作机的转速：机械设计基础课程设计3n满为电动机满载转速，n为转轴转速。取则i齿=i2×i3i带=i1=3；i2=3；i3=3.2动力运动参数计算转速n==960r/min转矩T=59.79(N﹒m)机械设计基础课程设计4=808.26(N﹒m)第三章：总功能定义及功能分解运动和动力参数轴名功率PKW转矩TNm转速r/min输入输出输入输出电动机轴41179601轴3.923.81173403202轴3.83.6934010571073轴3.693.5810571026344轴3.583.581026102634机械设计基础课程设计5第四章：工作原理及工艺动作分解根据工艺过程，机构应具有一个电动机和两个执行构件（滑架、隔断板）。(1)滑架作往复直线运动，推程时推动工件向前运动，回程时，工件静止，工作行程L=400mm，工作平均速度v=0.44m/s。第五章：根据工艺动作和协调要求拟定运动循环图拟定运动循环图的目的是确定各机构执行构件动作的先后顺序、相位，以利于设计、装配和调试。以主动件的转角作为横坐标(0°、360°)，以各机构执行构件的位移为纵坐标作出位移曲线。主动轴每转一圈为其准拟定的滑架机构运动循环图如图所示：机械设计基础课程设计6第六章：执行机构的选型与评价机械设计基础课程设计7减速器结构选择及相关性能参数计算.1减速器结构展开式二级圆柱直齿轮减速器。.2电动机选择（一）工作机的功率Pw=、、选用（二）总效率查《课程设计手册》表1—7（三）所需电动机功率Ped大于等于Pd查《机械零件设计手册》电动机选用三相异步电机笼型Y132M1—6n满=960r/min机械设计基础课程设计8.3传动比分配工作机的转速：n满为电动机满载转速，n为转轴转速。取则i齿=i2×i3i带=i1=3；i2=3；i3=3.2.4动力运动参数计算（一）转速n==960r/min机械设计基础课程设计9（二）功率P（三）转矩T=59.79(N﹒m)=808.26(N﹒m)运动和动力参数结果表3-1表3-1运动和动力参数机械设计基础课程设计10轴名功率PKW转矩TNm转速r/min输入输出输入输出电动机轴41179601轴3.923.81173403202轴3.83.6934010571073轴3.693.5810571026344轴3.583.581026102634齿轮的设计计算.1高速级齿轮传动的设计计算（一）齿轮材料，热处理及精度考虑此减速器的功率及现场安装的限制，故大小齿轮都选用硬齿面渐开线直齿轮齿轮材料及热处理①材料：高速级小齿轮选用钢调质，齿面硬度为小齿轮280HBS取小齿齿数=24高速级大齿轮选用钢正火，齿面硬度为大齿轮240HBSZ=iZ1Z2=3×24=72取Z=72②齿轮精度按GB/T10095－1998，选择7级，齿根喷丸强化。（二）初步设计齿轮传动的主要尺寸按齿面接触强度设计机械设计基础课程设计11确定各参数的值:①试选=1.3②见参考文献［机械设计］公式10-13计算应力值环数N=60nj=60×320×1×（2×8×300×9）=8.3×10hN==N1/i2=8.3×10h/3=2.8×10h#(3为齿数比,即3=)③见参考文献［机械设计］10-19图得：K=0.95K=1④齿轮的疲劳强度极限取失效概率为1%,安全系数S=1,见参考文献［机械设计］公式10-12得:许用接触应力⑤见参考文献［机械设计］见参考文献［机械设计］表10-6得：=189.8MP由表10-7得:=1T=95.5×10×=95.5×10×3.278/304=1.03×10N.m3.设计计算①小齿轮...
