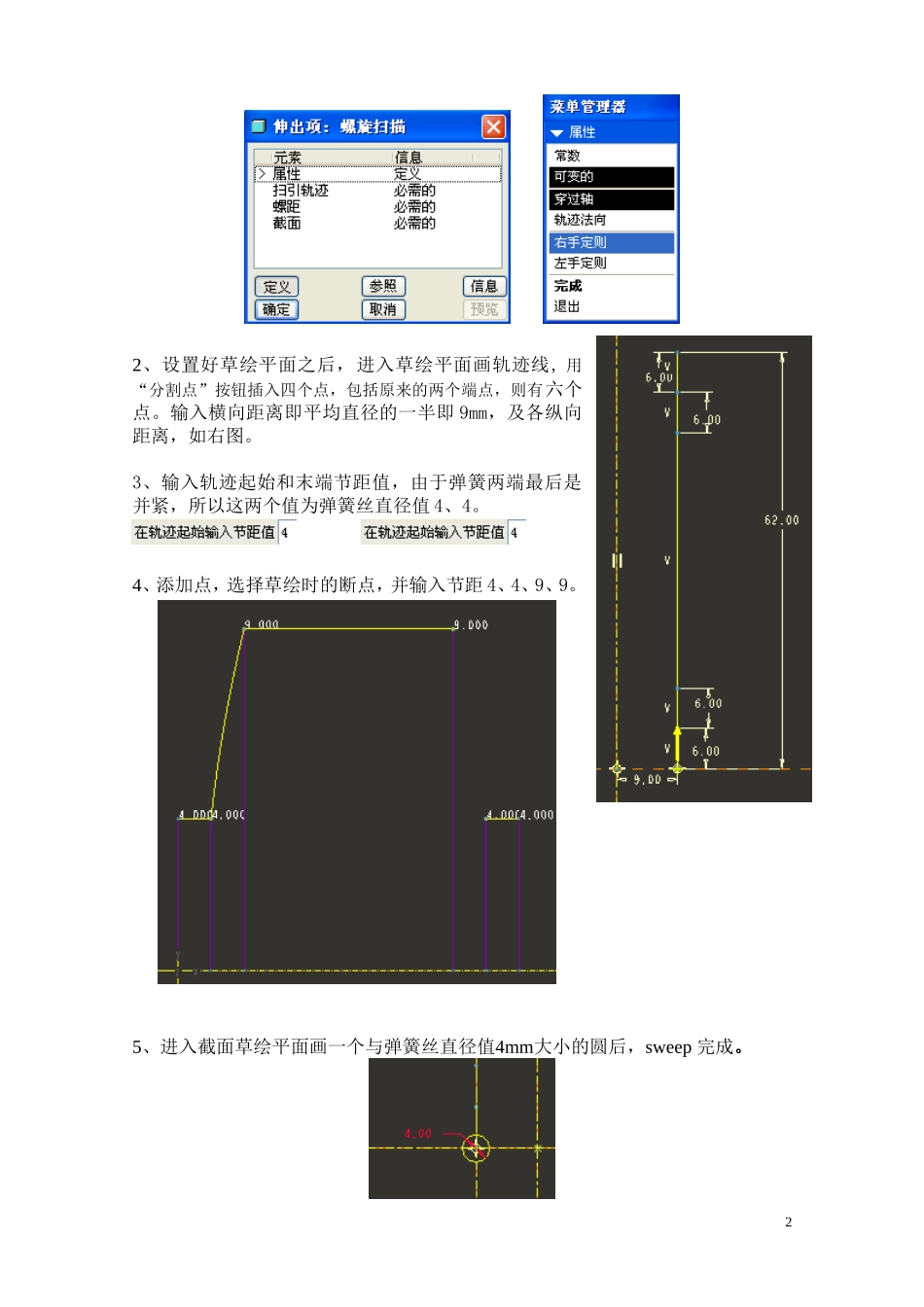

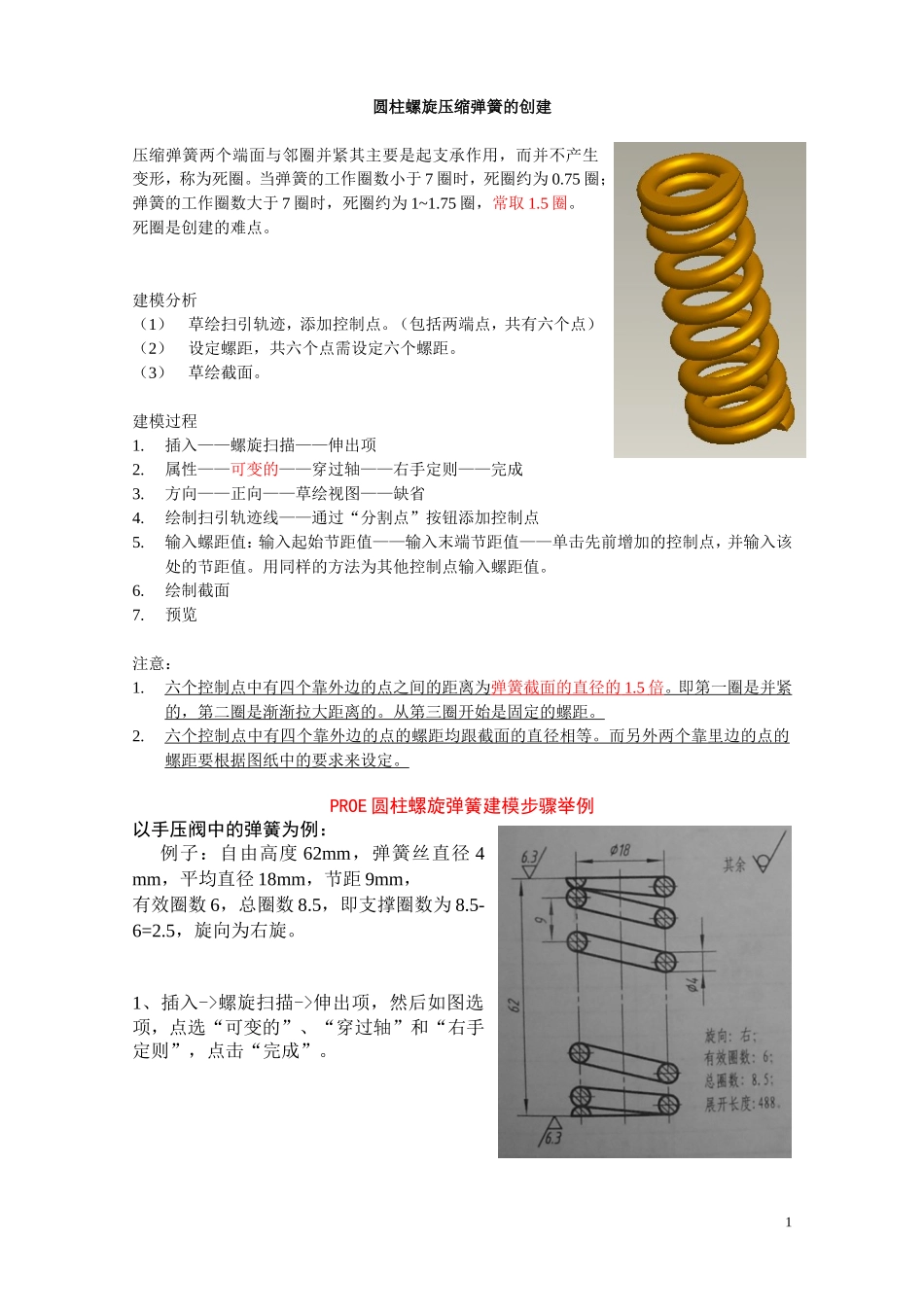

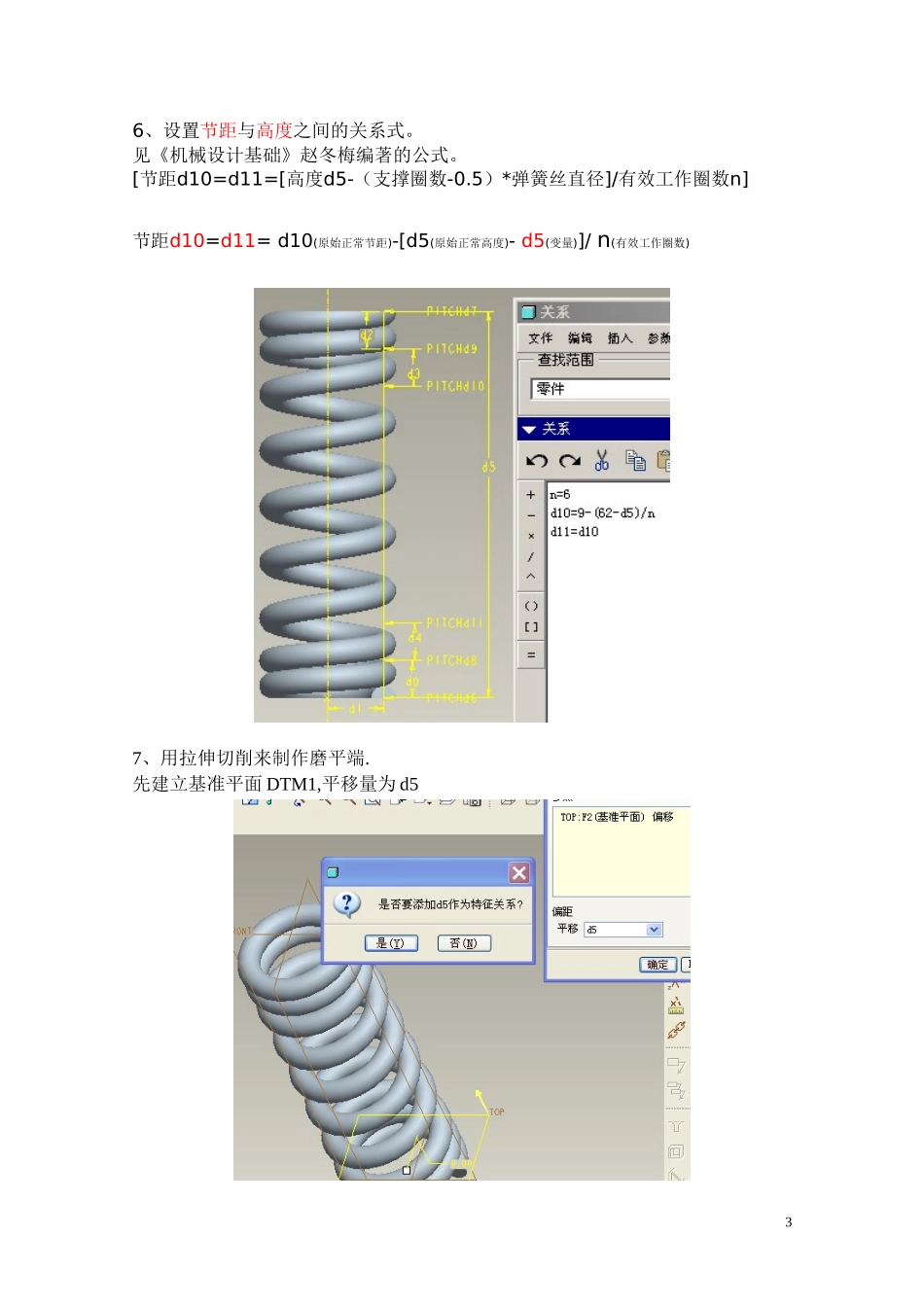

圆柱螺旋压缩弹簧的创建压缩弹簧两个端面与邻圈并紧其主要是起支承作用，而并不产生变形，称为死圈。当弹簧的工作圈数小于7圈时，死圈约为0.75圈；弹簧的工作圈数大于7圈时，死圈约为1~1.75圈，常取1.5圈。死圈是创建的难点。建模分析（1）草绘扫引轨迹，添加控制点。（包括两端点，共有六个点）（2）设定螺距，共六个点需设定六个螺距。（3）草绘截面。建模过程1.插入——螺旋扫描——伸出项2.属性——可变的——穿过轴——右手定则——完成3.方向——正向——草绘视图——缺省4.绘制扫引轨迹线——通过“分割点”按钮添加控制点5.输入螺距值：输入起始节距值——输入末端节距值——单击先前增加的控制点，并输入该处的节距值。用同样的方法为其他控制点输入螺距值。6.绘制截面7.预览注意：1.六个控制点中有四个靠外边的点之间的距离为弹簧截面的直径的1.5倍。即第一圈是并紧的，第二圈是渐渐拉大距离的。从第三圈开始是固定的螺距。2.六个控制点中有四个靠外边的点的螺距均跟截面的直径相等。而另外两个靠里边的点的螺距要根据图纸中的要求来设定。PROE圆柱螺旋弹簧建模步骤举例以手压阀中的弹簧为例：例子：自由高度62mm，弹簧丝直径4mm，平均直径18mm，节距9mm，有效圈数6，总圈数8.5，即支撑圈数为8.5-6=2.5，旋向为右旋。1、插入->螺旋扫描->伸出项，然后如图选项，点选“可变的”、“穿过轴”和“右手定则”，点击“完成”。12、设置好草绘平面之后，进入草绘平面画轨迹线,用“分割点”按钮插入四个点，包括原来的两个端点，则有六个点。输入横向距离即平均直径的一半即9mm，及各纵向距离，如右图。3、输入轨迹起始和末端节距值，由于弹簧两端最后是并紧，所以这两个值为弹簧丝直径值4、4。4、添加点，选择草绘时的断点，并输入节距4、4、9、9。5、进入截面草绘平面画一个与弹簧丝直径值4mm大小的圆后，sweep完成。26、设置节距与高度之间的关系式。见《机械设计基础》赵冬梅编著的公式。[节距d10=d11=[高度d5-（支撑圈数-0.5）*弹簧丝直径]/有效工作圈数n]节距d10=d11=d10(原始正常节距)-[d5(原始正常高度)-d5(变量)]/n(有效工作圈数)7、用拉伸切削来制作磨平端.先建立基准平面DTM1,平移量为d53进入拉伸的草绘平面,把DTM1作为参照至此，弹簧的模型已经建立完毕。弹簧的压缩装配1。在弹簧零件图中定义弹簧长度:""编辑”>“设置”>“挠性”>42.装配图:“插入”>“元件”>“挠性”。打开该弹簧.3.将更改新值为51。4.选取三个约束关系(一个底面相切,两个基准面重合).放置，......最后的装配体为5
