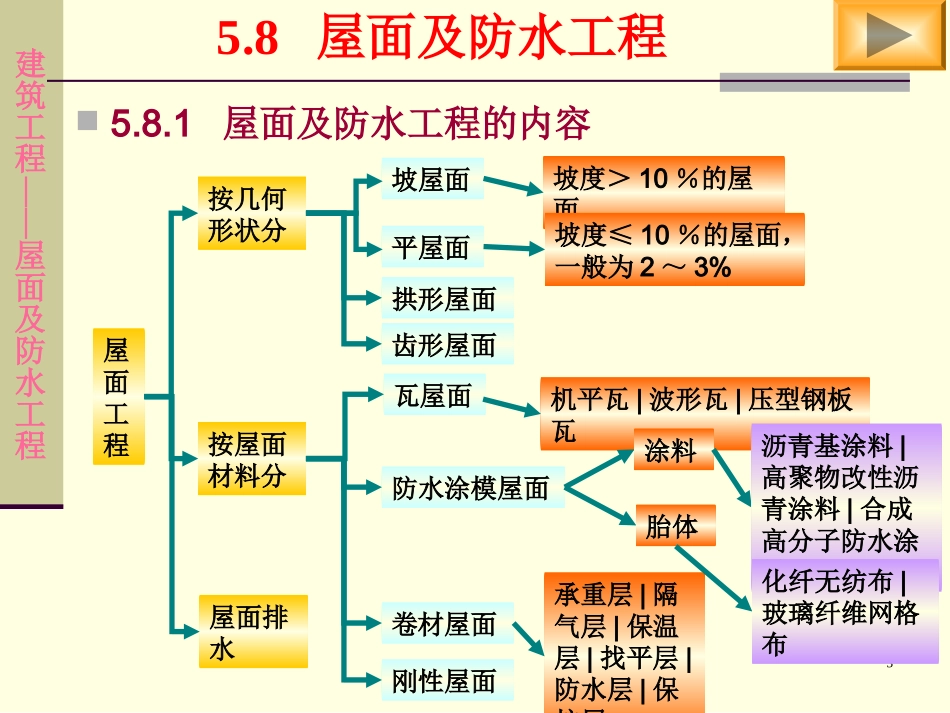

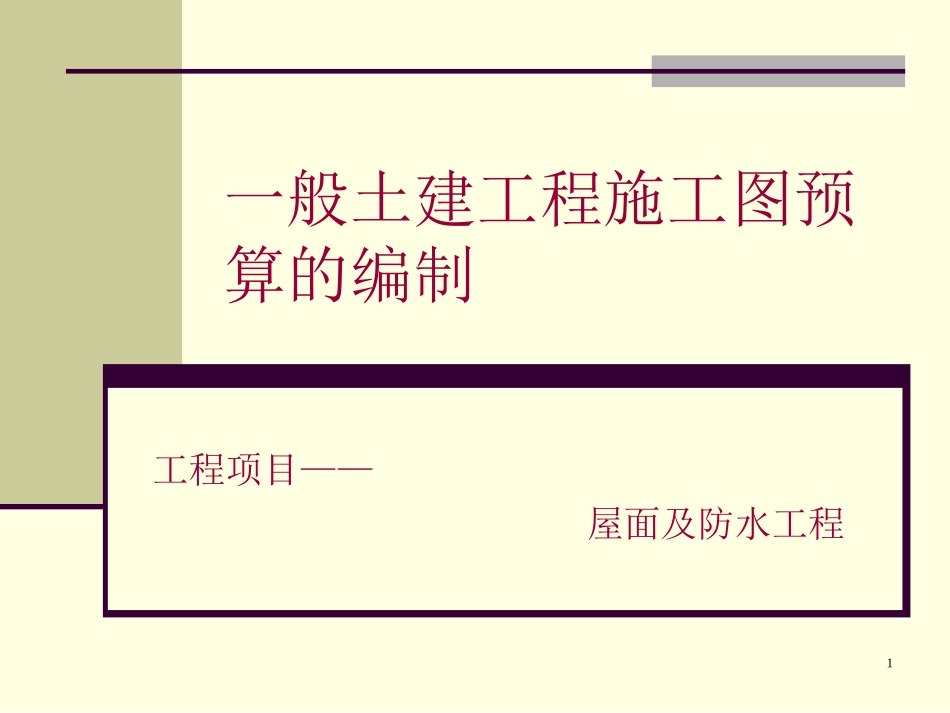

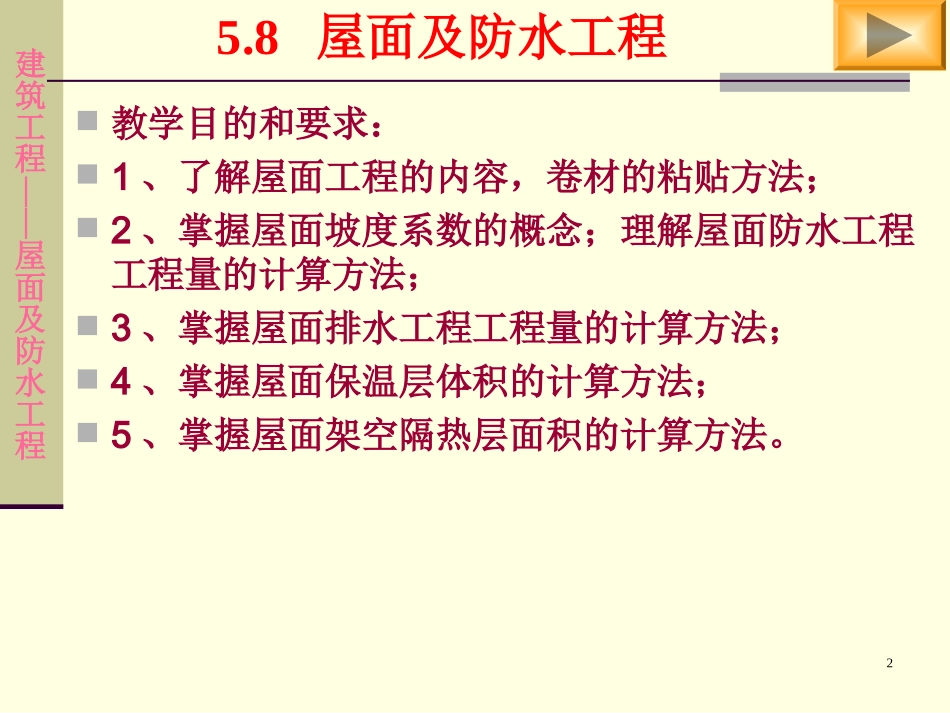

1一般土建工程施工图预算的编制工程项目——屋面及防水工程建筑工程——屋面及防水工程25.8屋面及防水工程教学目的和要求：1、了解屋面工程的内容，卷材的粘贴方法；2、掌握屋面坡度系数的概念；理解屋面防水工程工程量的计算方法；3、掌握屋面排水工程工程量的计算方法；4、掌握屋面保温层体积的计算方法；5、掌握屋面架空隔热层面积的计算方法。建筑工程——屋面及防水工程35.8屋面及防水工程5.8.1屋面及防水工程的内容屋面工程按几何形状分坡屋面坡度＞10％的屋面平屋面坡度≤10％的屋面，一般为2～3%拱形屋面齿形屋面按屋面材料分瓦屋面防水涂模屋面卷材屋面刚性屋面机平瓦|波形瓦|压型钢板瓦承重层|隔气层|保温层|找平层|防水层|保护层涂料胎体沥青基涂料|高聚物改性沥青涂料|合成高分子防水涂料化纤无纺布|玻璃纤维网格布屋面排水建筑工程——屋面及防水工程45.8屋面及防水工程5.8.1屋面及防水工程的内容卷材与基层的粘贴方法满铺卷材与基层采用全部粘贴的方法空铺卷材与基层仅在四周一定宽度内粘结，其余部分不粘结条铺卷材与基层采用宽度≥150mm的条状粘结法，每幅卷材与基层粘结面≥2条点铺卷材与基层采用点状粘结法，每m2粘结≥5点，每个点面积为100×100mm5.8.2瓦屋面工程量的计算计算规则——瓦屋面、金属压型板（包括挑檐部分）均按屋面水平投影面积乘以屋面坡度系数以平方米计算。不扣除：房上烟囱、风帽底座、风道、屋面小气窗、斜沟等所占面积。不增加：屋面小气窗的出檐部分。建筑工程——屋面及防水工程5屋面坡度系数的概念屋面坡度系数也称为屋面延尺系数，是指屋面放坡时，斜长与水平长度的比值。两坡水和四坡水屋面计算方法不太一致。5.8屋面及防水工程5.8.2瓦屋面工程量的计算注意：屋面木基层按屋面斜面积计算，天窗挑檐重叠部分按设计规定计算，屋面烟囱及斜沟部分所占面积不扣除屋面小气窗的水平面积不增加天窗挑檐与屋面重叠部分面积并入屋面工程量内建筑工程——屋面及防水工程65.8.2瓦屋面工程量计算两坡水屋面坡度系数——kiaAB%tg屋面坡度22221)(1iABABAACk＝屋面坡度系数水平投影面积屋面斜面积＝kkL2CL2A建筑工程——屋面及防水工程75.8.2瓦屋面工程量计算四坡水屋面坡度系数屋面坡度系数延尺系数四坡水屋面斜面积＝偶)DSD(A时＝当四坡水屋面斜脊长度＝建筑工程——屋面及防水工程85.8.2瓦屋面工程量计算【示例】有一两坡水的坡形屋面，其外墙中心线长度为40m，宽度为15m，四面出檐距外墙外边线为0.3m，屋面坡度为1:1.333，外墙为24墙，试计算屋面工程量。【解】1、屋面水平投影面积＝长×宽长＝40＋0.12×2＋0.30×2＝40.84m宽＝15＋0.12×2＋0.30×2=15.84m水平投影面积＝40.84×15.84＝646.91m22、屋面坡度系数坡度为1：1.333＝B/A＝0.75/1，查表知：k＝1.251.250.751k2算或计3、计算屋面工程量S＝646.91×1.25＝808.64m2建筑工程——屋面及防水工程95.8.3卷材屋面1、概念：卷材屋面系指在平屋面结构层上用卷材（油毡、玻璃布）和沥青、油膏等粘结材料铺贴而成的屋面。2、工程量计算方法如下：计算规则：卷材屋面按图示尺寸的水平投影面积乘以屋面坡度系数以平方米计算。不扣除：房上烟囱、风帽底座、风道、屋面小气窗和斜沟所占的面积应并入：屋面的女儿墙、伸缩缝和天窗等处的弯起部分，按图示尺寸并入屋面工程量计算。如图纸无规定时，伸缩缝、女儿墙的弯起部分可按250mm计算，天窗弯起部分可按500mm计算。3、注意：刚性屋面、屋面砂浆找平层、水泥砂浆或细石砼保护层均按B.1楼地面工程相应定额项目计算。建筑工程——屋面及防水工程105.8屋面及防水工程5.8.4涂膜屋面涂膜屋面工程量计算同卷材屋面，但涂膜屋面的油膏嵌缝、玻璃布盖缝、屋面分隔缝等以延长米计算工程量。5.8.5防水工程量1、建筑物地面防水、防潮层计算规则——按主墙间净空面积计算。扣除：凸出地面构筑物、设备基础等所占的面积。不扣除：柱|垛|间壁墙|烟囱及0.3m2以内孔洞所占面积。注意：与墙面连接处垂直高度在500mm以内者按展开面...
