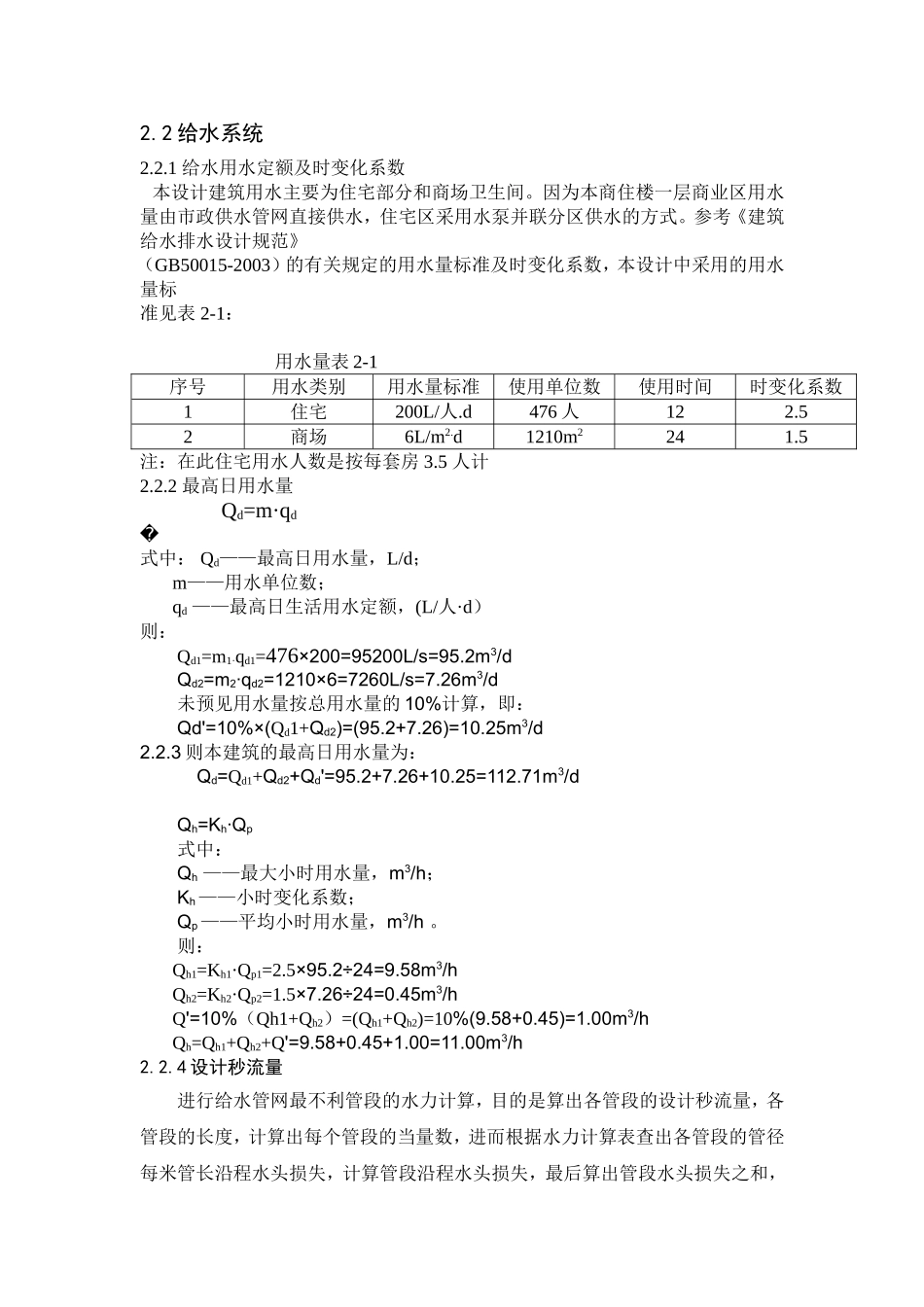

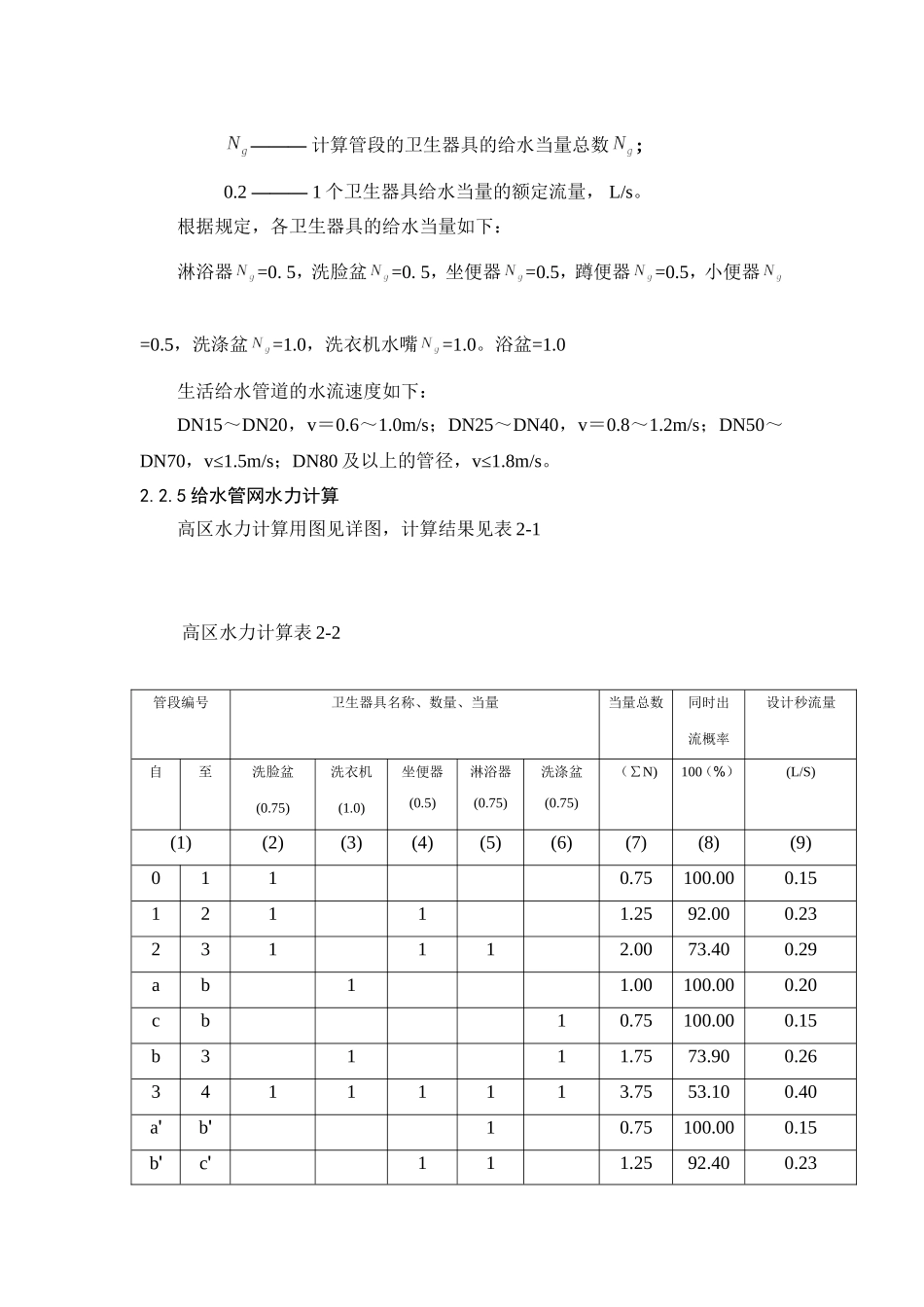

2.2给水系统2.2.1给水用水定额及时变化系数本设计建筑用水主要为住宅部分和商场卫生间。因为本商住楼一层商业区用水量由市政供水管网直接供水，住宅区采用水泵并联分区供水的方式。参考《建筑给水排水设计规范》（GB50015-2003）的有关规定的用水量标准及时变化系数，本设计中采用的用水量标准见表2-1：用水量表2-1序号用水类别用水量标准使用单位数使用时间时变化系数1住宅200L/人.d476人122.52商场6L/m2.d1210m2241.5注：在此住宅用水人数是按每套房3.5人计2.2.2最高日用水量Qd=m·qd�式中：Qd——最高日用水量，L/d；m——用水单位数；qd——最高日生活用水定额，(L/人·d）则：Qd1=m1·qd1=476×200=95200L/s=95.2m3/dQd2=m2·qd2=1210×6=7260L/s=7.26m3/d未预见用水量按总用水量的10%计算，即：Qd'=10%×(Qd1+Qd2)=(95.2+7.26)=10.25m3/d2.2.3则本建筑的最高日用水量为：Qd=Qd1+Qd2+Qd'=95.2+7.26+10.25=112.71m3/dQh=Kh·Qp式中：Qh——最大小时用水量，m3/h；Kh——小时变化系数；Qp——平均小时用水量，m3/h。则：Qh1=Kh1·Qp1=2.5×95.2÷24=9.58m3/hQh2=Kh2·Qp2=1.5×7.26÷24=0.45m3/hQ'=10%（Qh1+Qh2）=(Qh1+Qh2)=10%(9.58+0.45)=1.00m3/hQh=Qh1+Qh2+Q'=9.58+0.45+1.00=11.00m3/h2.2.4设计秒流量进行给水管网最不利管段的水力计算，目的是算出各管段的设计秒流量，各管段的长度，计算出每个管段的当量数，进而根据水力计算表查出各管段的管径每米管长沿程水头损失，计算管段沿程水头损失，最后算出管段水头损失之和，进而根据水头损失算出所需压力。根据设计规范，住宅区为普通住宅Ⅱ，最高日生活用水定额取250L/(人•d)，小时变化系数取=2.5，每户3.5人，使用时数T=24。当前我国使用的住宅生活给水管道设计秒流量公式是：=0.2·U·（2-5）式中———计算管段的设计秒流量，L/s；U———计算管段的卫生器具给水当量同时出流概率，%———计算管段的卫生器具的给水当量总数;0.2———1个卫生器具给水当量的额定流量，L/s。（2-6）式中———计算管段的卫生器具的给水当量总数;———对应于不同卫生器具的给水当量平均出流概率（）的系数。（2-7）式中———生活给水配水管道的最大用水时卫生器具给水当量平均出流概率，%；———最高用水日的用水定额，L/(人·d);m———用水人数，人；———时变化系数；T———用水小时数。当前我国使用的办公楼、商场给水管道设计秒流量公式是：＝0.2（2-9）式中———计算管段的设计秒流量，L/s；———根据建筑物用途而定的系数；=1.5———计算管段的卫生器具的给水当量总数;0.2———1个卫生器具给水当量的额定流量，L/s。根据规定，各卫生器具的给水当量如下：淋浴器=0.5，洗脸盆=0.5，坐便器=0.5，蹲便器=0.5，小便器=0.5，洗涤盆=1.0，洗衣机水嘴=1.0。浴盆=1.0生活给水管道的水流速度如下：DN15～DN20，v＝0.6～1.0m/s；DN25～DN40，v＝0.8～1.2m/s；DN50～DN70，v≤1.5m/s；DN80及以上的管径，v≤1.8m/s。2.2.5给水管网水力计算高区水力计算用图见详图，计算结果见表2-1高区水力计算表2-2管段编号卫生器具名称、数量、当量当量总数同时出流概率设计秒流量自至洗脸盆(0.75)洗衣机(1.0)坐便器(0.5)淋浴器(0.75)洗涤盆(0.75)（∑N)100（%）(L/S)(1)(2)(3)(4)(5)(6)(7)(8)(9)0110.75100.000.1512111.2592.000.23231112.0073.400.29ab11.00100.000.20cb10.75100.000.15b3111.7573.900.2634111113.7553.100.40a'b'10.75100.000.15b'c'111.2592.400.23c'd'1112.0073.300.29d'e'11113.0059.100.35e'4111113.7553.100.40453333311.2534.100.71564444415.0027.400.82678888830.0019.901.1978161616161660.0014.501.7489242424242490.0012.202.209103232323232120.0010.702.5710114040404040150.009.802.9311124848484848180.009.003.26DN(mm)流速（m/s）单阻(KPa)管长（m）沿程损失（KPa）（10）（11）（12）（13）（14)150.750.5641.500.846200.610.2711.400.379200.760.4006.242.496150.990.940150.750.564200.690.336250.610.1883.590.675150.750.564200.690.336200.760.400200.920.563250.610.188251.070.5100.10.051320.810.2...
