第12章 观察与渲染三维图形VIP免费

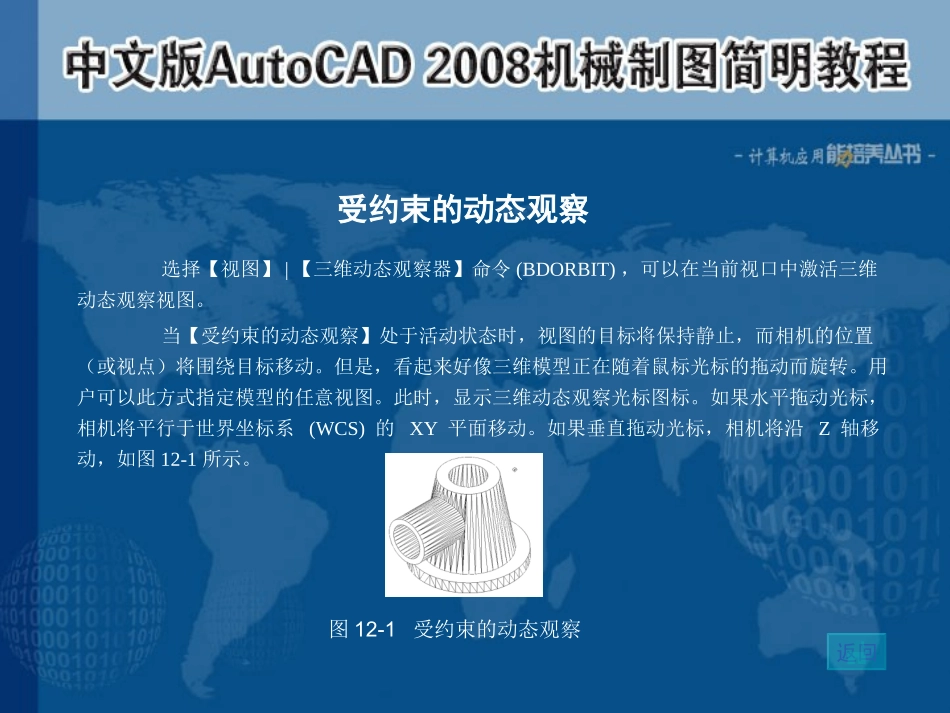

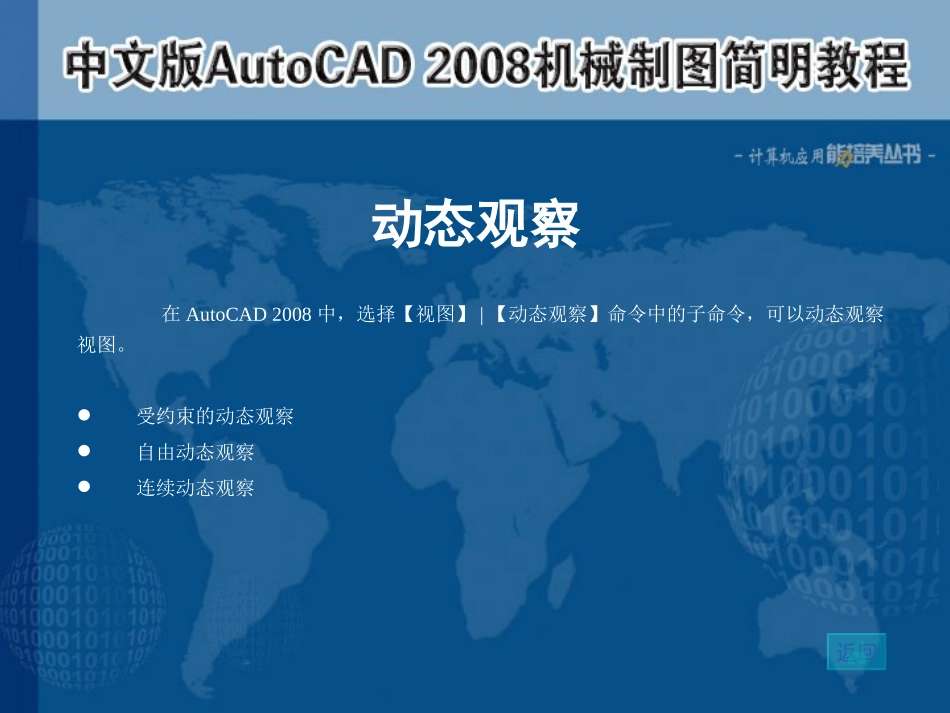

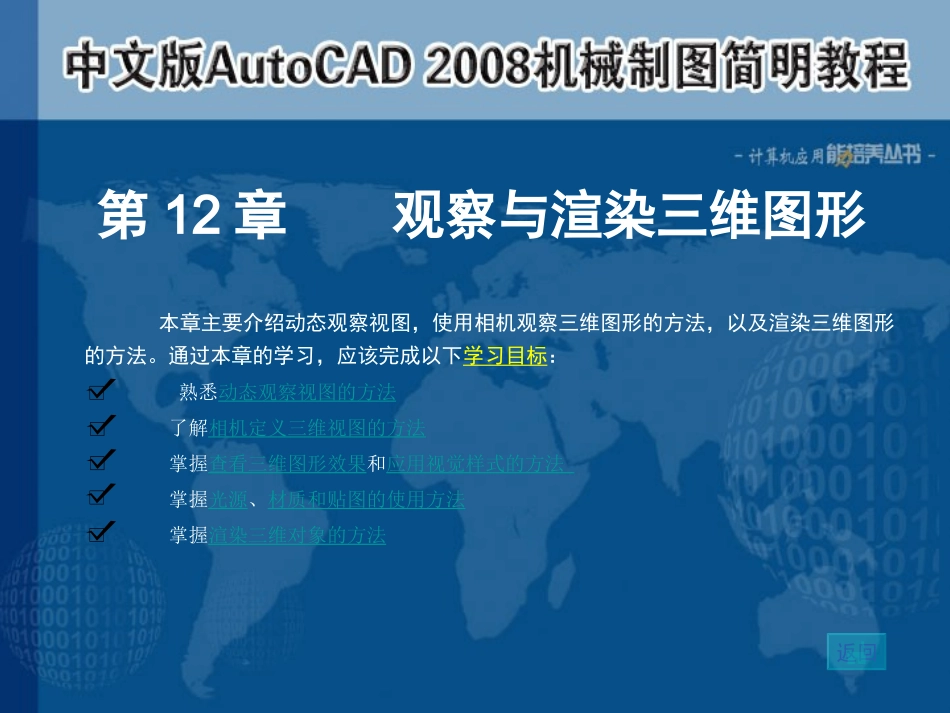

返回第12章观察与渲染三维图形本章主要介绍动态观察视图，使用相机观察三维图形的方法，以及渲染三维图形的方法。通过本章的学习，应该完成以下学习目标：熟悉动态观察视图的方法了解相机定义三维视图的方法掌握查看三维图形效果和应用视觉样式的方法掌握光源、材质和贴图的使用方法掌握渲染三维对象的方法返回在AutoCAD2008中，选择【视图】|【动态观察】命令中的子命令，可以动态观察视图。受约束的动态观察自由动态观察连续动态观察动态观察返回受约束的动态观察选择【视图】|【三维动态观察器】命令(BDORBIT)，可以在当前视口中激活三维动态观察视图。当【受约束的动态观察】处于活动状态时，视图的目标将保持静止，而相机的位置（或视点）将围绕目标移动。但是，看起来好像三维模型正在随着鼠标光标的拖动而旋转。用户可以此方式指定模型的任意视图。此时，显示三维动态观察光标图标。如果水平拖动光标，相机将平行于世界坐标系(WCS)的XY平面移动。如果垂直拖动光标，相机将沿Z轴移动，如图12-1所示。图12-1受约束的动态观察返回自由动态观察选择【视图】|【动态观察】|【自由动态观察】命令(3DFORBIT)，可以在当前视口中激活三维自由动态观察视图。如果用户坐标系(UCS)图标为开，则表示当前UCS的着色三维UCS图标显示在三维动态观察视图中。三维自由动态观察视图显示一个导航球，它被更小的圆分成四个区域，如图12-2所示。图12-2自由动态观察返回连续动态观察选择【视图】|【动态观察】|【连续动态观察】命令(3DCORBIT)，可以启用交互式三维视图并将对象设置为连续运动。在绘图区域中单击并沿任意方向拖动鼠标，来使对象沿正在拖动的方向开始移动。释放鼠标，对象在指定的方向上继续进行它们的轨迹运动。为光标移动设置的速度决定了对象的旋转速度。可通过再次单击并拖动来改变连续动态观察的方向。在绘图区域中单击鼠标右键并从快捷菜单中选择选项，也可以修改连续动态观察的显示。返回使用相机在AutoCAD2008中，使用相机功能可以在模型空间放置一台或多台相机来定义3D透视图。可以指定的相机属性如下。位置：用于指定查看3D模型的起始点。可以把该位置作为用户观看3D模型所在的位置，以及查看目标位置的点。目标：用于通过在视图中心指定坐标来确定查看的点。镜头长度：是传统相机术语，用于指定用度数表示的视野。镜头长度越大，视野越窄。前向与后向剪裁平面：如果启用剪裁平面，可以指定它们的位置。在相机视图中，相机和前向剪裁平面之间的任何对象都是隐藏的。同样，后向剪裁平面与目标之间的任何对象也都是隐藏的。返回漫游和飞行在AutoCAD2008中，用户可以在漫游或飞行模式下，通过键盘和鼠标可以控制视图显示或创建导航动画。【定位器】选项板漫游和飞行设置返回【定位器】选项板选择【视图】|【漫游和飞行】|【漫游】或【飞行】命令，将打开【定位器】选项板和【漫游和飞行导航映射】对话框，如图12-12所示。图12-12【定位器】选项板和【漫游和飞行导航映射】对话框返回漫游和飞行设置选择【视图】|【漫游和飞行】|【漫游和飞行设置】命令，打开【漫游和飞行设置】对话框。可以设置显示指令窗口的进入时间，窗口显示的时间，以及当前图形设置的步长和每秒步数，如图12-13所示。图12-13【漫游和飞行设置】对话框返回查看三维图形效果在AutoCAD中，使用【视图】|【缩放】、【视图】|【平移】子菜单中的命令可以缩放或平移三维图形，以观察图形的整体或局部。其方法与观察平面图形的方法相同。此外，在观测三维图形时，还可以通过旋转、消隐及着色等方法来观察三维图形。消隐图形改变三维图形的曲面轮廓素线改变实体表面的平滑度以线框形式显示实体轮廓返回消隐图形在绘制三维曲面及实体时，为了更好地观察效果，可选择【视图】|【消隐】命令(HIDE)，暂时隐藏位于实体背后而被遮挡的部分，如图12-14所示。图12-14消隐图形返回改变三维图形的曲面轮廓素线当三维图形中包含弯曲面时(如球体和圆柱体等)，曲面在线框模式下用线条的形式来显示，这些线条称为网线或轮廓素线。使用ISOLINES系统变量可以设置显示曲面所用的网线条数，默认值为4，即...
