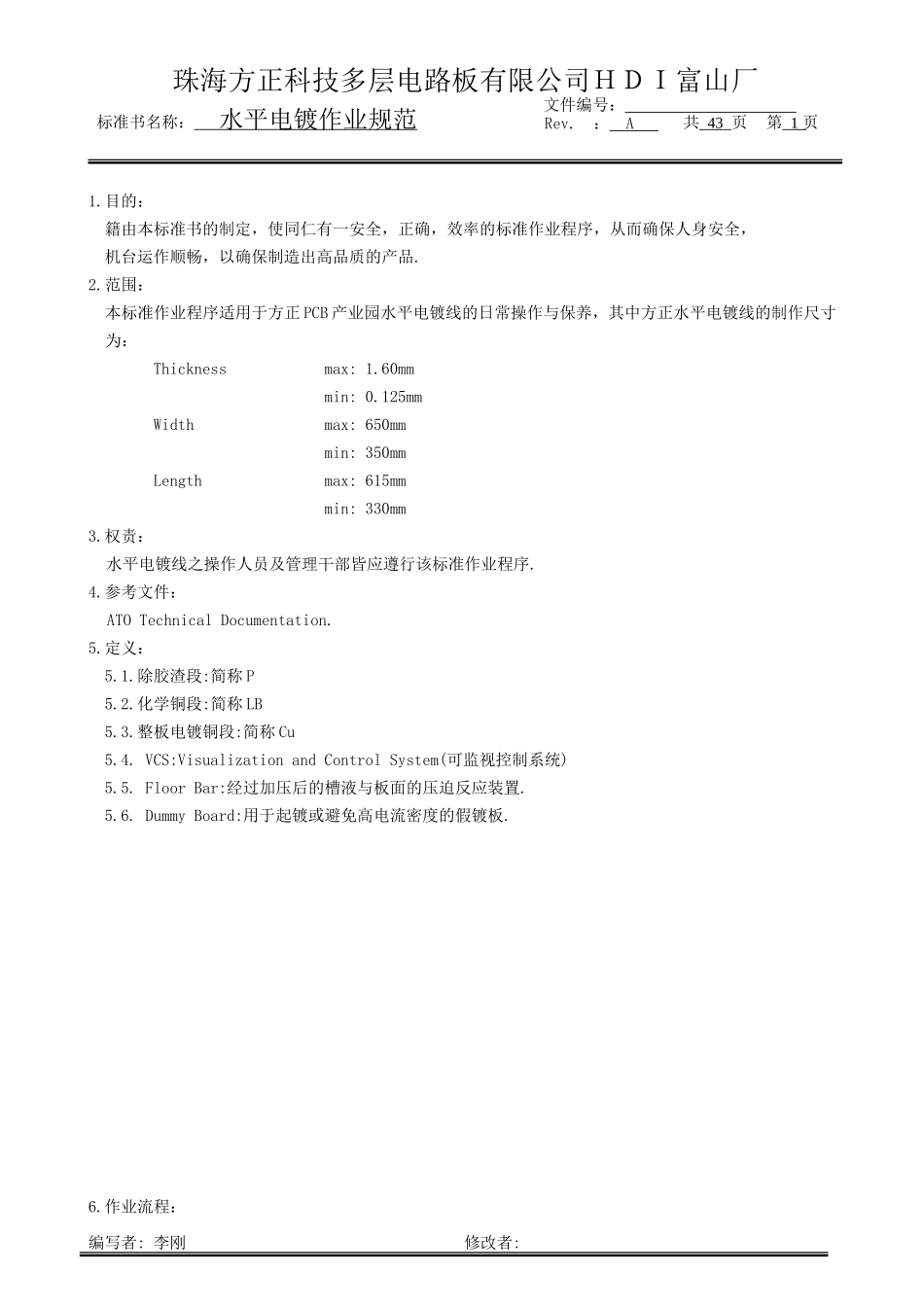

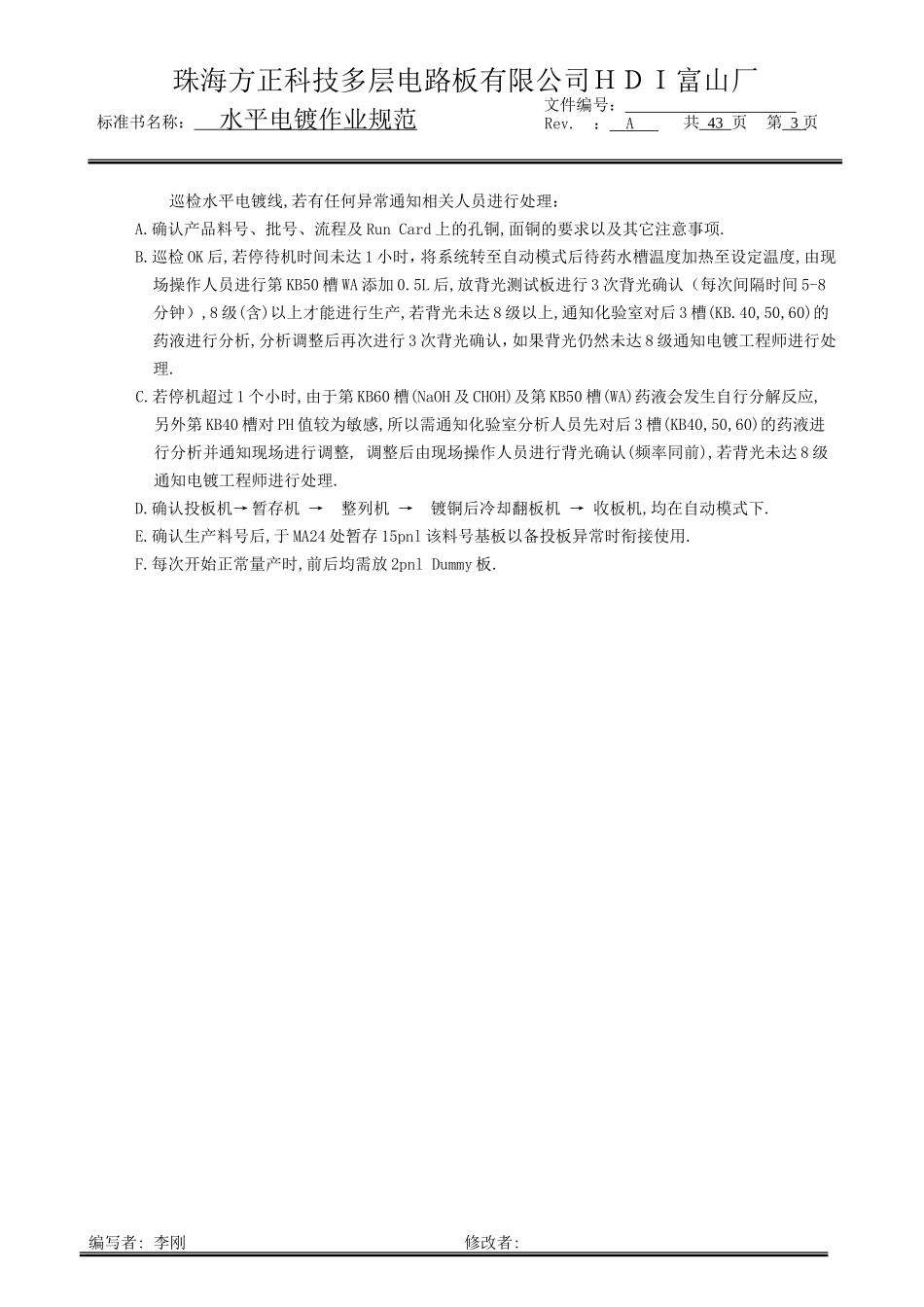

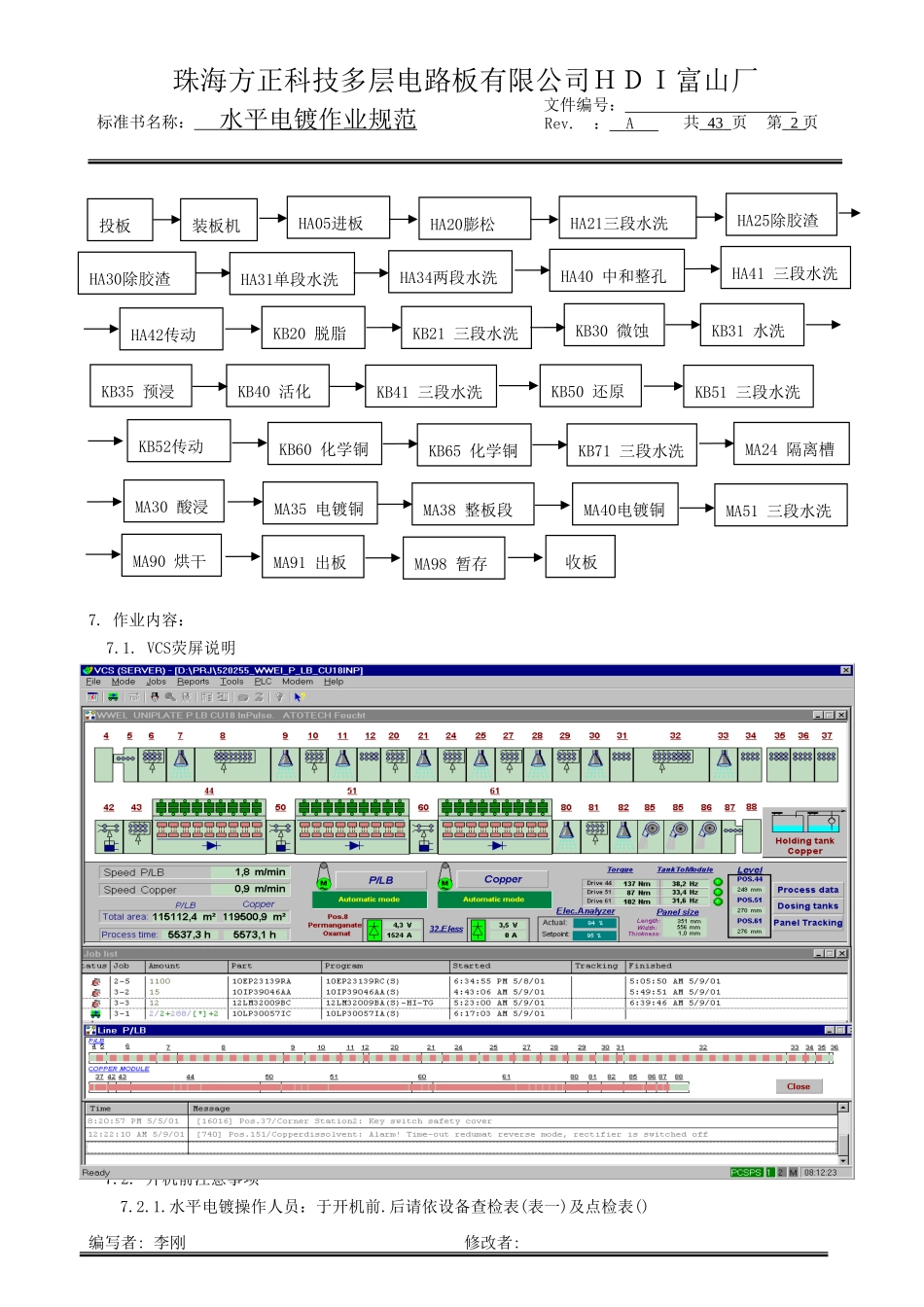

珠海方正科技多层电路板有限公司ＨＤＩ富山厂标准书名称：水平电镀作业规范文件编号：Rev.：A共43页第1页1.目的：籍由本标准书的制定，使同仁有一安全，正确，效率的标准作业程序，从而确保人身安全，机台运作顺畅，以确保制造出高品质的产品.2.范围：本标准作业程序适用于方正PCB产业园水平电镀线的日常操作与保养，其中方正水平电镀线的制作尺寸为：Thicknessmax:1.60mmmin:0.125mmWidthmax:650mmmin:350mmLengthmax:615mmmin:330mm3.权责：水平电镀线之操作人员及管理干部皆应遵行该标准作业程序.4.参考文件：ATOTechnicalDocumentation.5.定义：5.1.除胶渣段:简称P5.2.化学铜段:简称LB5.3.整板电镀铜段:简称Cu5.4.VCS:VisualizationandControlSystem(可监视控制系统)5.5.FloorBar:经过加压后的槽液与板面的压迫反应装置.5.6.DummyBoard:用于起镀或避免高电流密度的假镀板.6.作业流程：编写者:李刚修改者:珠海方正科技多层电路板有限公司ＨＤＩ富山厂标准书名称：水平电镀作业规范文件编号：Rev.：A共43页第2页7.作业内容：7.1.VCS荧屏说明7.2.开机前注意事项7.2.1.水平电镀操作人员：于开机前.后请依设备查检表(表一)及点检表()编写者:李刚修改者:投板装板机HA05进板HA20膨松HA21三段水洗HA25除胶渣HA40中和整孔KB20脱脂KB30微蚀KB40活化KB50还原KB60化学铜KB31水洗KB21三段水洗HA41三段水洗HA31单段水洗KB41三段水洗KB51三段水洗MA51三段水洗KB71三段水洗MA40电镀铜MA38整板段MA35电镀铜MA30酸浸MA24隔离槽MA90烘干MA91出板收板KB35预浸HA30除胶渣HA34两段水洗HA42传动KB52传动KB65化学铜MA98暂存珠海方正科技多层电路板有限公司ＨＤＩ富山厂标准书名称：水平电镀作业规范文件编号：Rev.：A共43页第3页巡检水平电镀线,若有任何异常通知相关人员进行处理：A.确认产品料号、批号、流程及RunCard上的孔铜,面铜的要求以及其它注意事项.B.巡检OK后,若停待机时间未达1小时，将系统转至自动模式后待药水槽温度加热至设定温度,由现场操作人员进行第KB50槽WA添加0.5L后,放背光测试板进行3次背光确认（每次间隔时间5-8分钟）,8级(含)以上才能进行生产,若背光未达8级以上,通知化验室对后3槽(KB.40,50,60)的药液进行分析,分析调整后再次进行3次背光确认，如果背光仍然未达8级通知电镀工程师进行处理.C.若停机超过1个小时,由于第KB60槽(NaOH及CHOH)及第KB50槽(WA)药液会发生自行分解反应,另外第KB40槽对PH值较为敏感,所以需通知化验室分析人员先对后3槽(KB40,50,60)的药液进行分析并通知现场进行调整,调整后由现场操作人员进行背光确认(频率同前),若背光未达8级通知电镀工程师进行处理.D.确认投板机→暂存机→整列机→镀铜后冷却翻板机→收板机,均在自动模式下.E.确认生产料号后,于MA24处暂存15pnl该料号基板以备投板异常时衔接使用.F.每次开始正常量产时,前后均需放2pnlDummy板.编写者:李刚修改者:珠海方正科技多层电路板有限公司ＨＤＩ富山厂标准书名称：水平电镀作业规范文件编号：Rev.：A共43页第4页表(一):开机前查检表项次槽别执行者槽编号执行或查检的工作1铜槽段(Cu)领班，操作员MA38Check/Cleansensorsofpositioner检查及清洁擦拭进铜槽前之拍板定位段(positionerMA38)的反射式及对照式感应器注意!只可于手动或预热模式下进行擦拭,因为若于自动模式下进行,感应器感应到后,整流器会被启动.编写者:李刚修改者:这2个红色感应器要擦这2个红色感应器要擦这1个红色感应器要擦这2组对照式感应器要擦人员保养侧珠海方正科技多层电路板有限公司ＨＤＩ富山厂标准书名称：水平电镀作业规范文件编号：Rev.：A共43页第5页2全线(ALL)操作员Checkfilterpressure.依设备点检表(),检查过滤器的压力表是否超过设定范围。检查过滤器上的压力表若超过黄标(±30%)时,则须更换滤袋.3全线(ALL)操作员Checkpipingforleaks.检查所有槽段之管路是否有渗漏之情形.4铜槽段(Cu)操作员MA35/40Checkbelttensionofclampdrivebyreadingtensileforce.检查铜槽前之皮带张力表是否有超过设定范围(4.0-5.5KN).铜槽皮带的张力应介于4.0-5.5KN之间,如果超出此范围,即通知工务进行轴距的校正,轴距初始值为6240mm,若因夹具传...
