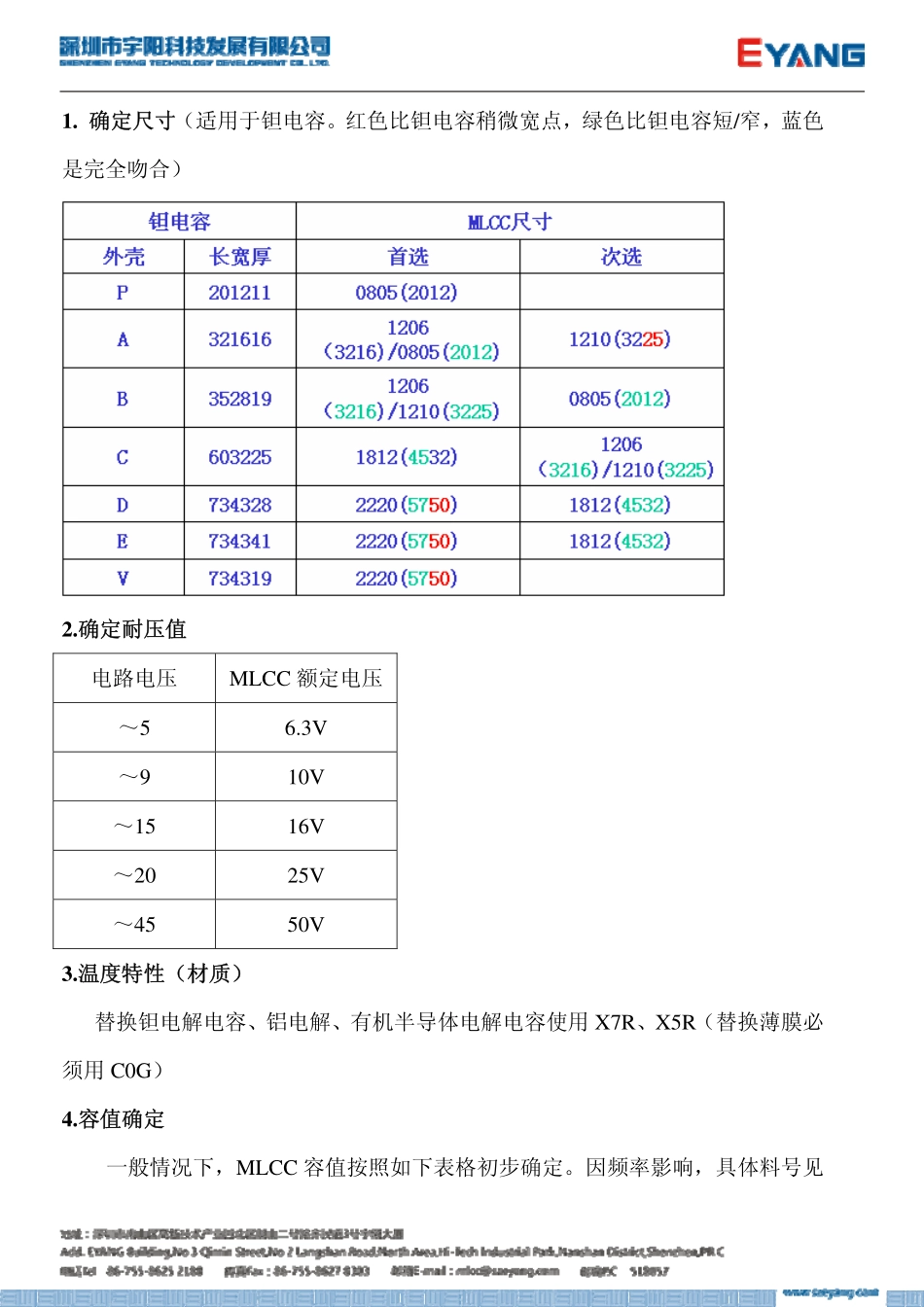

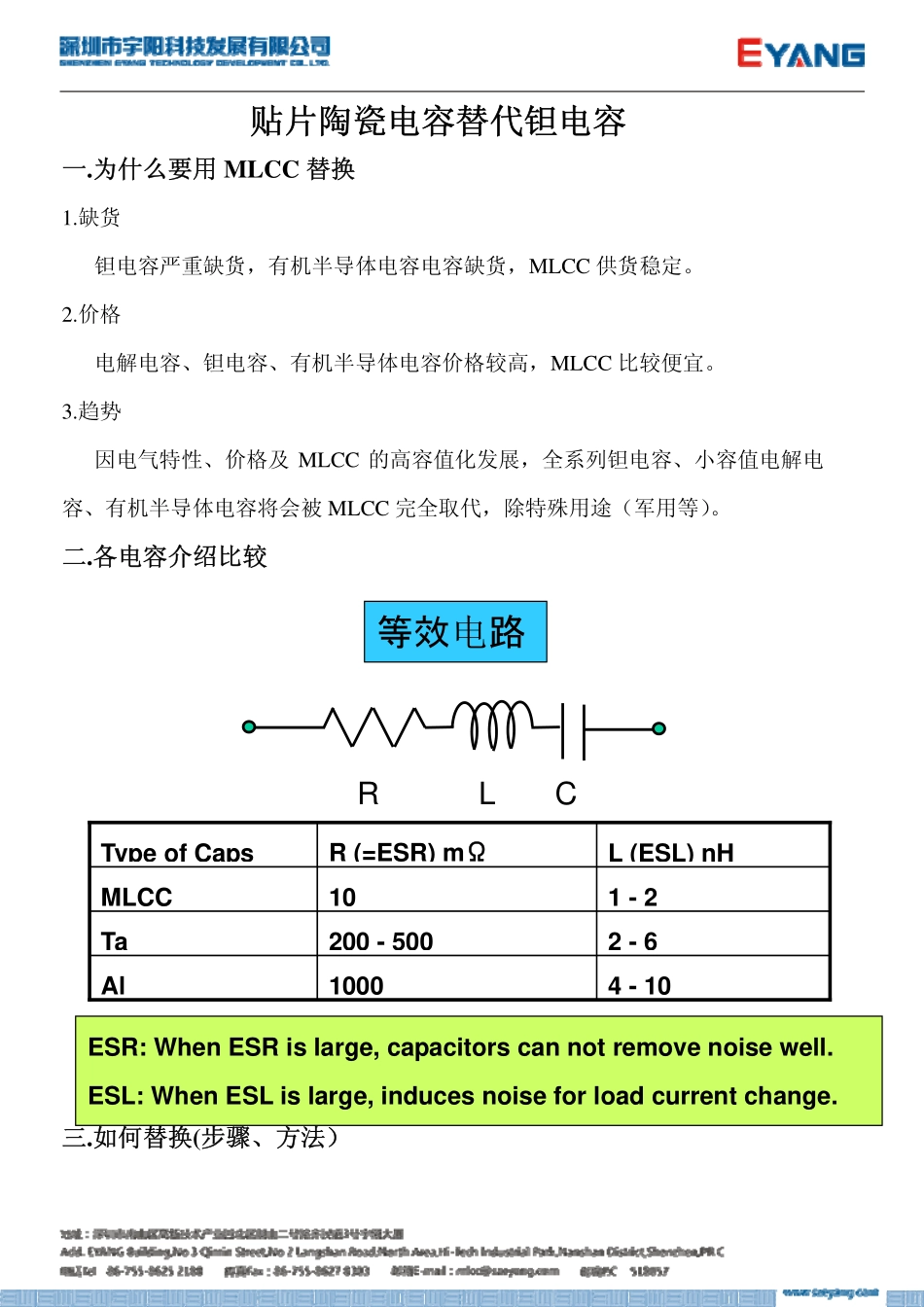

贴片陶瓷电容替代钽电容一.为什么要用MLCC替换1.缺货钽电容严重缺货，有机半导体电容电容缺货，MLCC供货稳定。2.价格电解电容、钽电容、有机半导体电容价格较高，MLCC比较便宜。3.趋势因电气特性、价格及MLCC的高容值化发展，全系列钽电容、小容值电解电容、有机半导体电容将会被MLCC完全取代，除特殊用途（军用等）。二.各电容介绍比较三.如何替换(步骤、方法）等效电路RLC4-101000Al2-6200-500Ta1-210MLCCL(ESL)nHR(=ESR)mΩTypeofCapsESR:WhenESRislarge,capacitorscannotremovenoisewell.ESL:WhenESLislarge,inducesnoiseforloadcurrentchange.1.确定尺寸（适用于钽电容。红色比钽电容稍微宽点，绿色比钽电容短/窄，蓝色是完全吻合）2.确定耐压值电路电压MLCC额定电压～56.3V～910V～1516V～2025V～4550V3.温度特性（材质）替换钽电解电容、铝电解、有机半导体电解电容使用X7R、X5R（替换薄膜必须用C0G）4.容值确定一般情况下，MLCC容值按照如下表格初步确定。因频率影响，具体料号见后页。四．我司替代案例1、我司客户A524从事研发、生产、销售上网本，电源滤波使用钽电容0805-10μF-10V，我司推荐客户使用MLCC0603-X5R-4.7μF-10V陶瓷电容。客户手工焊接2pcs0603-X5R-4.7μF-10V陶瓷电容替代已经测试合格的PCBA上钽电容，整机性能测试结果同钽电容效果一致。静置两周后，再对已替代产品测试，测试结果同第一次测试结果一致。2、我司客户A186从事手机研发生产，音频电路使用钽电容0603-22uF-6.3V，我司推荐MLCC0603-X5R-22uF-6.3V替代，采用样机替代后测试声音良好，完全能达到钽电容电路作用。五、替代案例资料1.Application1（CPUcore供电）2.Application2（显卡、时钟供电）拟制：杨刚批准：郑涛日期：2011/11/25日期：2011/11/25
