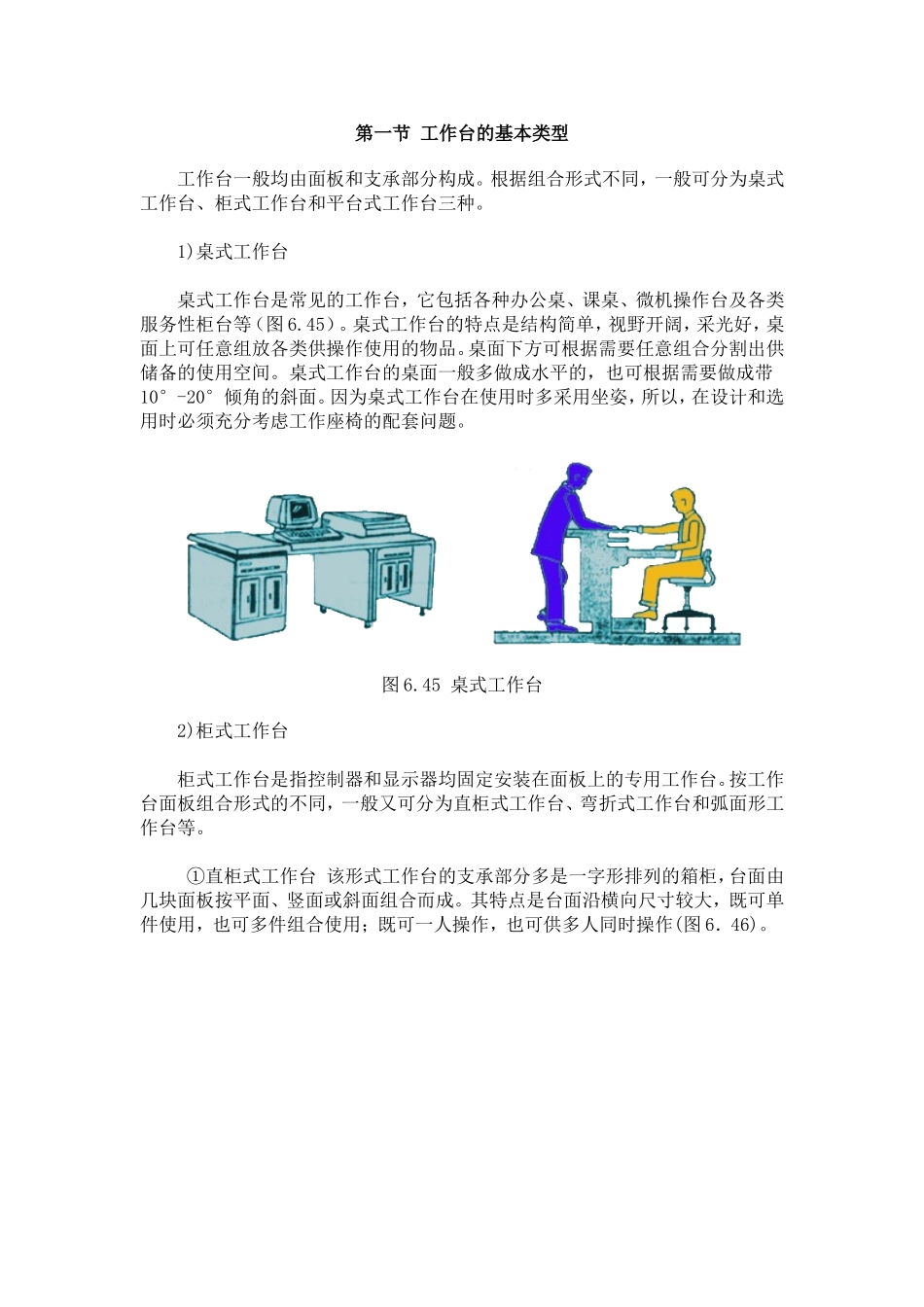

第一节工作台的基本类型工作台一般均由面板和支承部分构成。根据组合形式不同，一般可分为桌式工作台、柜式工作台和平台式工作台三种。1)桌式工作台桌式工作台是常见的工作台，它包括各种办公桌、课桌、微机操作台及各类服务性柜台等（图6.45）。桌式工作台的特点是结构简单，视野开阔，采光好，桌面上可任意组放各类供操作使用的物品。桌面下方可根据需要任意组合分割出供储备的使用空间。桌式工作台的桌面一般多做成水平的，也可根据需要做成带10°-20°倾角的斜面。因为桌式工作台在使用时多采用坐姿，所以，在设计和选用时必须充分考虑工作座椅的配套问题。图6.45桌式工作台2)柜式工作台柜式工作台是指控制器和显示器均固定安装在面板上的专用工作台。按工作台面板组合形式的不同，一般又可分为直柜式工作台、弯折式工作台和弧面形工作台等。①直柜式工作台该形式工作台的支承部分多是一字形排列的箱柜，台面由几块面板按平面、竖面或斜面组合而成。其特点是台面沿横向尺寸较大，既可单件使用，也可多件组合使用；既可一人操作，也可供多人同时操作(图6．46)。图6.46柜式工作台②弯折式工作台该形式工作台是在直柜式工作台的基础上演变而成的。即根据需要把直柜式工作台的左、右两边各弯折一次，形成三面相交的形式。其基本要求是，弯折后各面板的中心距人眼的垂直距离应大致相等，并保证在最佳视野范围内(图6．47)。图6.47弯折式工作台图6.48弧形面工作台③弧面形工作台该形式工作台是在弯折式工作台基咄上的进一步变形(图6．48)。弧面形工作台的特点是，弧面上布置的各显示器与操作拘视距相等，观察时不需调节视距，因而准确、便捷。各控制器与人肢体活动距离一致，因而操作也能较为方便、快捷。若不需观察和监视台外情况，还可做成球面形。柜式工作台的操作一般多采用坐姿或站、坐姿。因此在没计时必须充分考虑不同操作姿势的座椅配套问题，同时还应充分考虑到容膝空间问题。3)平台式工作台平台式工作台多见于工厂里供施力加工的工作台，如钳工操作台和木工操作台等。平台式工作台的特点是，结构较为简单且敦实。由于该形式工作台多用于施力加工，因此其造型尺度也不同于桌式工作台和柜式工作台(图6．49)。图6.49平台式工作台(mm)第二节工作台的造型尺度1)操作姿势的选择人的任何操作动作都是在一定姿势下进行的。姿势不同，肢体活动的空间范围也不同，因此工作台的造型尺度也不同。一般来说，人在工作台上的操作姿势多为立姿、坐姿或立、坐姿交替三种。据测定，人立姿作业的能量消耗约为坐姿操作的1．6倍，若上身倾斜操作时可高达10倍。另外，坐姿操作的准确性通常都高于立姿。所以，在工作条件允许的情况下，作业姿势应尽可能地采用坐姿。对于作业时间持续较长，操作精度要求较高，需要手脚并用的场合，更应优先选用坐姿操作。只有在手或脚操作时需要较大空间且要经常改变操作体位的，或没有容膝空间而使坐姿操作有困难的情况下，才宜采用立姿操作。2)桌式工作台的造型尺度桌式工作台一般分为操作型、装配型和服务型三种。其基本操作姿势多为坐姿。①操作型工作台的基本特点是，台面上供操作用的各种装置相对固定安放，人在台上仅完成某些操作动作。如微机操作台等。通常情况下，这类操作台的台面应做成水平面向下约15°的斜面，显示屏平面应在正平面向后约15°左右的位置为佳。其它参数可参照柜式工作台的造型尺度。②装配型工作台主要是供较小机件的装配或包装等工作使用的。因此，台面必须做成平面，面积也应根据放置机件的大小和数量而定。其高度可参照图表6．40所列参数选定。该图是以男性身高，并取95百分位。③服务型工作台除了应满足人与物的造型尺度外，还应考虑到与服务对象的相互关系。下面以图6．51为例来分析讨论。图6.51服务型工作台的参考尺寸(mm)由图(a)可看出，工作台上都有一屏障，使工作人员与服务对象有一种隔离感。其次，室内地面比服务厅地面高出260mm，从设计者来说可能是为了让坐着的工作人员与站着的被服务对象视线保持平行。但是，当工作人员站立时就会对服务对象产生一种居高临下感。显然，这种设计是不合适的。图(b)是经过改进后的工作台，其...
