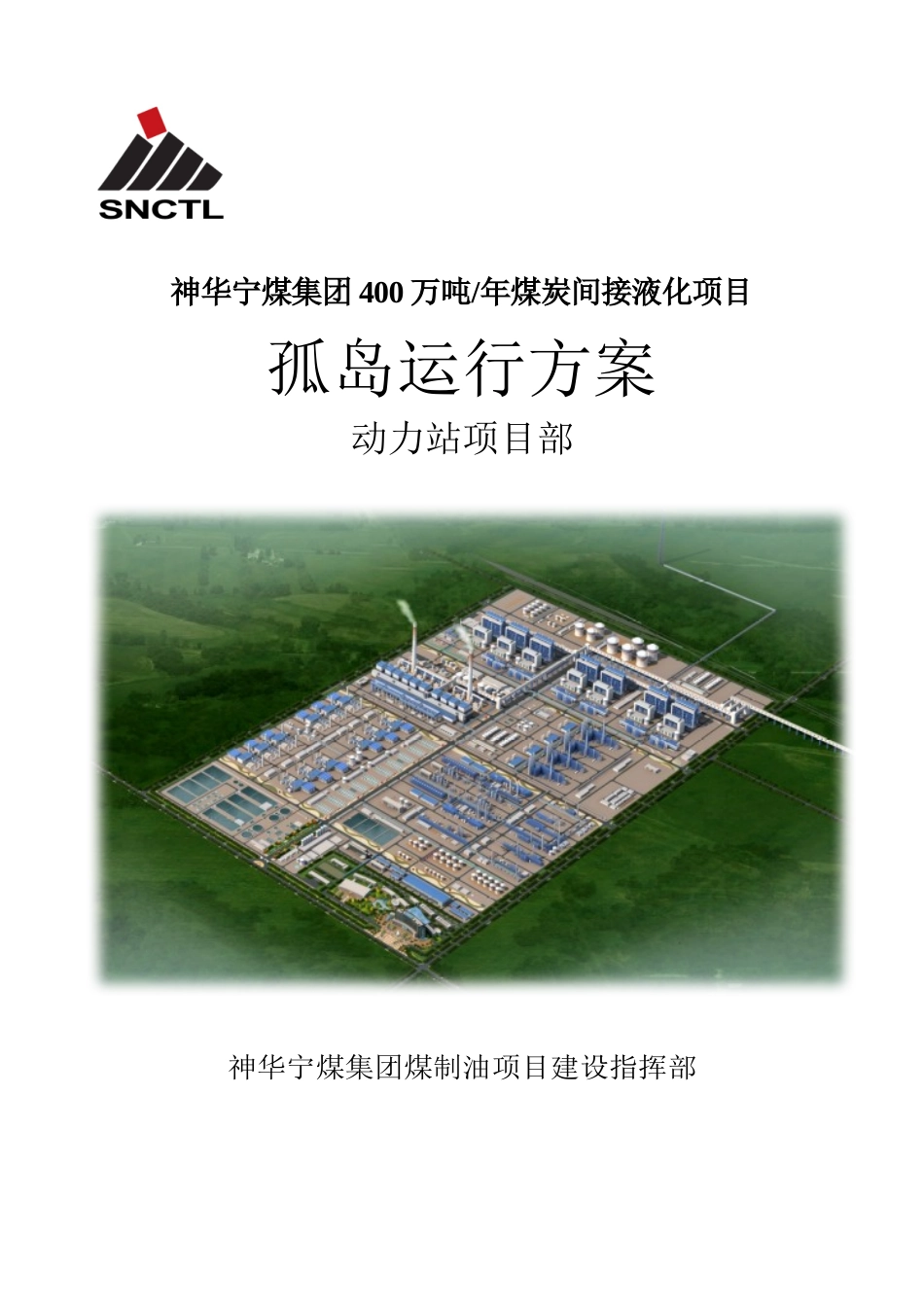

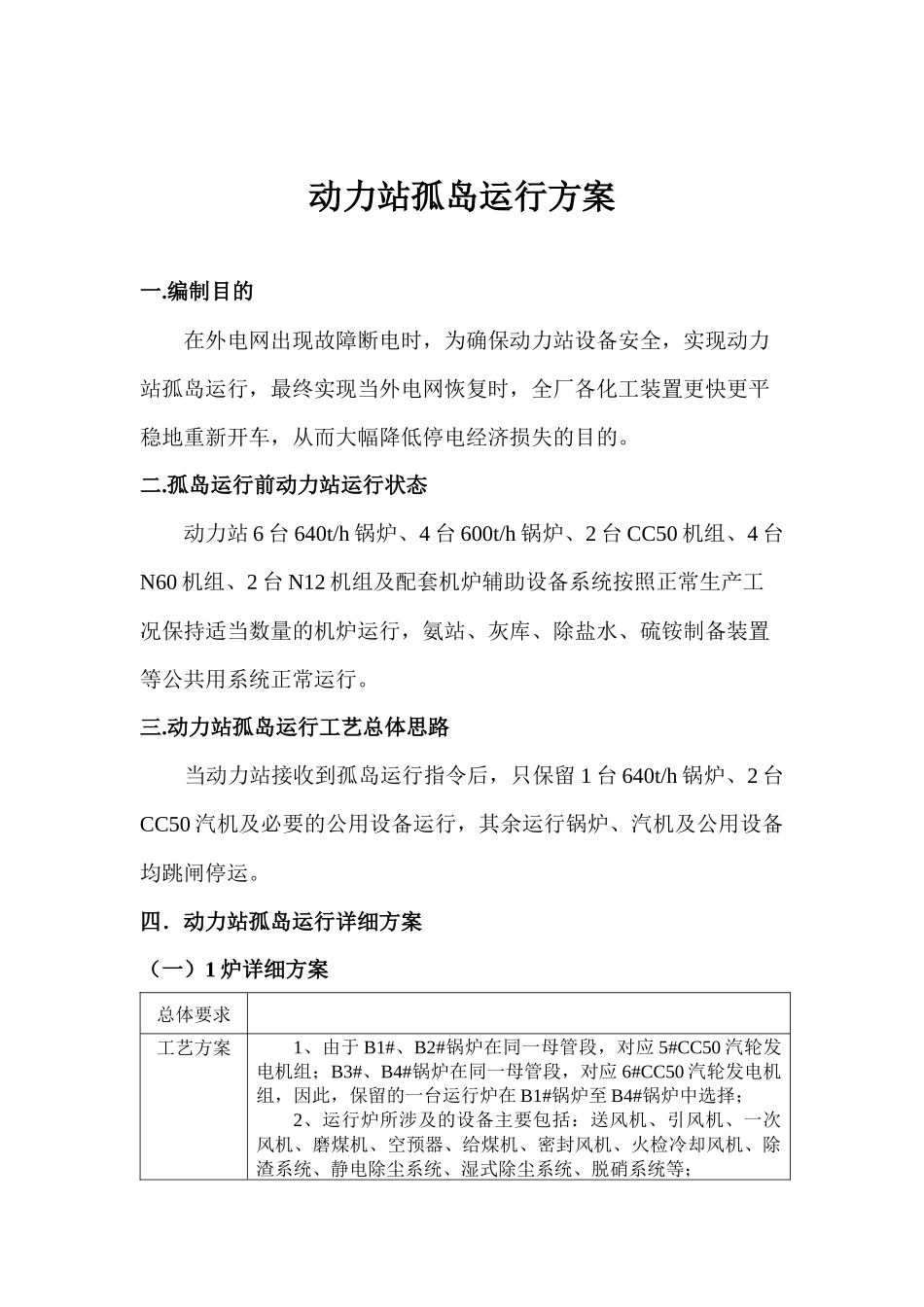

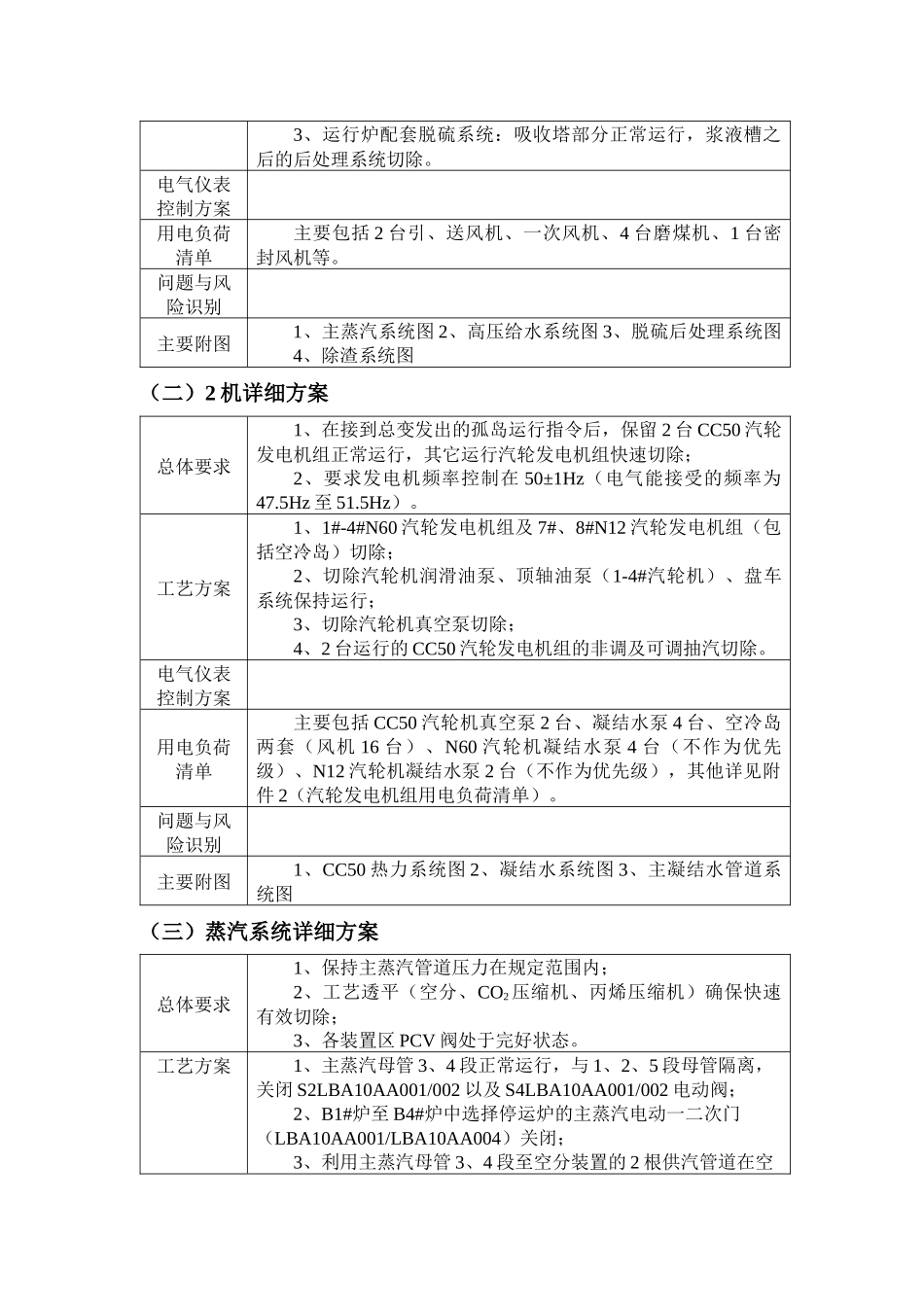

神华宁煤集团400万吨/年煤炭间接液化项目孤岛运行方案动力站项目部神华宁煤集团煤制油项目建设指挥部动力站孤岛运行方案一.编制目的在外电网出现故障断电时，为确保动力站设备安全，实现动力站孤岛运行，最终实现当外电网恢复时，全厂各化工装置更快更平稳地重新开车，从而大幅降低停电经济损失的目的。二.孤岛运行前动力站运行状态动力站6台640t/h锅炉、4台600t/h锅炉、2台CC50机组、4台N60机组、2台N12机组及配套机炉辅助设备系统按照正常生产工况保持适当数量的机炉运行，氨站、灰库、除盐水、硫铵制备装置等公共用系统正常运行。三.动力站孤岛运行工艺总体思路当动力站接收到孤岛运行指令后，只保留1台640t/h锅炉、2台CC50汽机及必要的公用设备运行，其余运行锅炉、汽机及公用设备均跳闸停运。四．动力站孤岛运行详细方案（一）1炉详细方案总体要求工艺方案1、由于B1#、B2#锅炉在同一母管段，对应5#CC50汽轮发电机组；B3#、B4#锅炉在同一母管段，对应6#CC50汽轮发电机组，因此，保留的一台运行炉在B1#锅炉至B4#锅炉中选择；2、运行炉所涉及的设备主要包括：送风机、引风机、一次风机、磨煤机、空预器、给煤机、密封风机、火检冷却风机、除渣系统、静电除尘系统、湿式除尘系统、脱硝系统等；3、运行炉配套脱硫系统：吸收塔部分正常运行，浆液槽之后的后处理系统切除。电气仪表控制方案用电负荷清单主要包括2台引、送风机、一次风机、4台磨煤机、1台密封风机等。问题与风险识别主要附图1、主蒸汽系统图2、高压给水系统图3、脱硫后处理系统图4、除渣系统图（二）2机详细方案总体要求1、在接到总变发出的孤岛运行指令后，保留2台CC50汽轮发电机组正常运行，其它运行汽轮发电机组快速切除；2、要求发电机频率控制在50±1Hz（电气能接受的频率为47.5Hz至51.5Hz）。工艺方案1、1#-4#N60汽轮发电机组及7#、8#N12汽轮发电机组（包括空冷岛）切除；2、切除汽轮机润滑油泵、顶轴油泵（1-4#汽轮机）、盘车系统保持运行；3、切除汽轮机真空泵切除；4、2台运行的CC50汽轮发电机组的非调及可调抽汽切除。电气仪表控制方案用电负荷清单主要包括CC50汽轮机真空泵2台、凝结水泵4台、空冷岛两套（风机16台）、N60汽轮机凝结水泵4台（不作为优先级）、N12汽轮机凝结水泵2台（不作为优先级），其他详见附件2（汽轮发电机组用电负荷清单）。问题与风险识别主要附图1、CC50热力系统图2、凝结水系统图3、主凝结水管道系统图（三）蒸汽系统详细方案总体要求1、保持主蒸汽管道压力在规定范围内；2、工艺透平（空分、CO2压缩机、丙烯压缩机）确保快速有效切除；3、各装置区PCV阀处于完好状态。工艺方案1、主蒸汽母管3、4段正常运行，与1、2、5段母管隔离，关闭S2LBA10AA001/002以及S4LBA10AA001/002电动阀；2、B1#炉至B4#炉中选择停运炉的主蒸汽电动一二次门（LBA10AA001/LBA10AA004）关闭；3、利用主蒸汽母管3、4段至空分装置的2根供汽管道在空分界区的PCV阀进行3、4段主蒸汽母管超压泄压；4、动力站与工艺装置之间的中压蒸汽连接管道不考虑隔离；5、动力站与工艺装置之间的次中压蒸汽连接管道不考虑隔离，二级高加不考虑加热；6、动力站与工艺装置之间的低压、低低压蒸汽连接管道不考虑隔离；7、孤岛运行成功后，考虑低压、低低压蒸汽管网的投入运行问题，保证全厂采暖、伴热，动力站除氧器、一级高加投运。电气仪表控制方案用电负荷清单详见用电阀门清单。问题与风险识别主要附图1、主蒸汽系统流程图2、次高压蒸汽系统流程图3、中压蒸汽系统流程图4、次中压蒸汽系统流程图5、低压蒸汽系统流程图6、低低压蒸汽系统流程图（四）高压锅炉给水系统详细方案总体要求1、保证1台运行炉的正常供水；2、在保证1台运行炉稳定供水的前提下，其他停运炉交替逐台缓慢补水。工艺方案1、选择保留4#、5#、6#电动给水泵中一台运行，为正常运行锅炉供水，其它电动给水泵、汽动给水泵快速切除；2、通过手动调节锅炉给水调节阀来控制锅炉的水位；3、停运锅炉减温水总阀（LAE10AA001）必须切除；4、6套高压加热器水侧保持孤岛运行前状态不变。电气仪表控制方案用电负荷清单电动给水泵1台。问题与风险识别1、动力站界区内各级...
