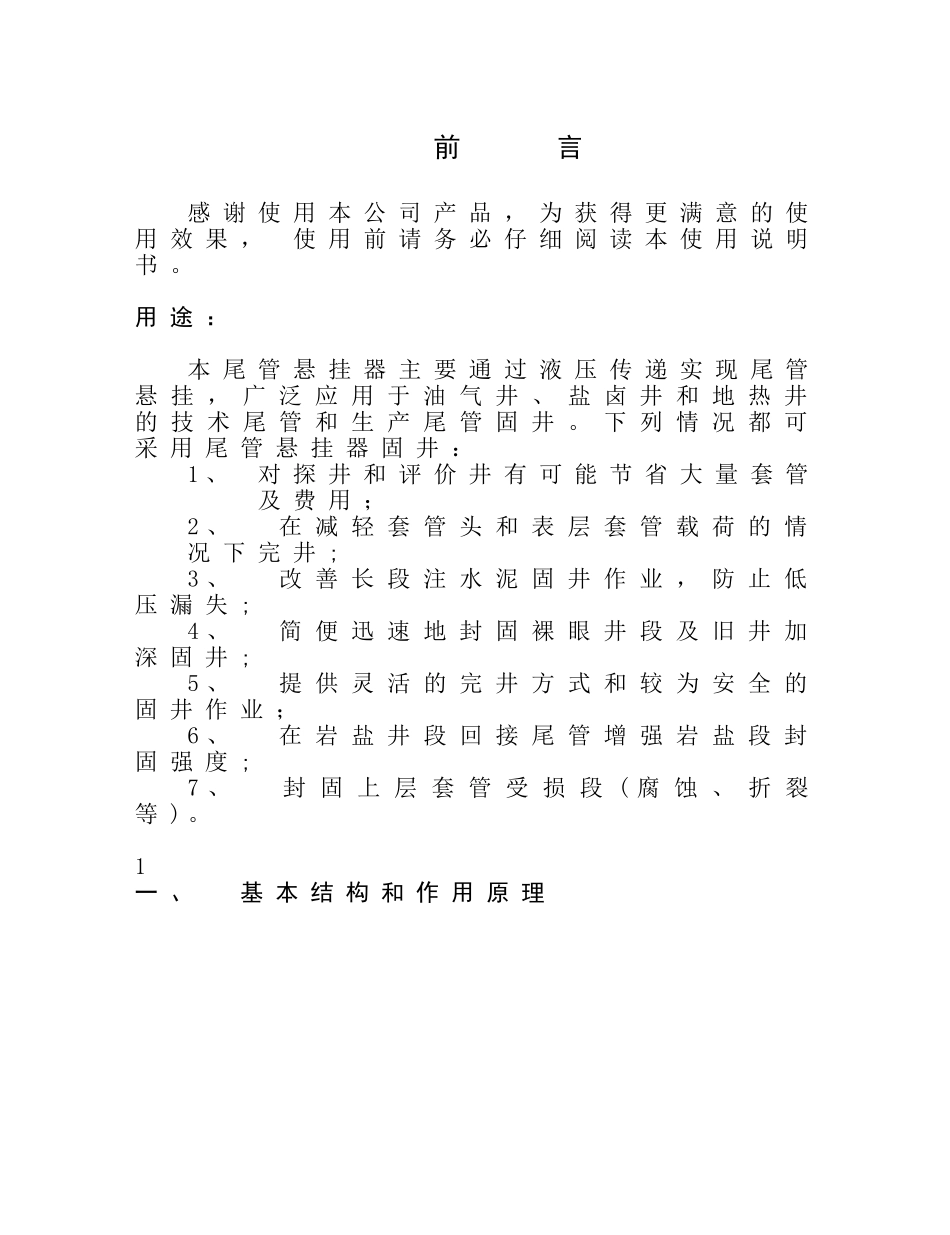

CYGJHydraulicLinerHangerInstructions液压式尾管悬挂器使用说明书四川石油局井下作业处DownholeOperationDepartmentofSichuanPetroleumAdministration目次前言…………………………………………………………1一、基本结构和作用原理………………………………………2二、基本参数与适用条件………………………………………3三、使用液压式尾管悬挂器的井下条件………………………4四、地面检查……………………………………………………4五、操作步骤……………………………………………………5六、注意事项……………………………………………………8七、尾管回接方法………………………………………………8前言感谢使用本公司产品，为获得更满意的使用效果，使用前请务必仔细阅读本使用说明书。用途：本尾管悬挂器主要通过液压传递实现尾管悬挂，广泛应用于油气井、盐卤井和地热井的技术尾管和生产尾管固井。下列情况都可采用尾管悬挂器固井：1、对探井和评价井有可能节省大量套管及费用；2、在减轻套管头和表层套管载荷的情况下完井;3、改善长段注水泥固井作业，防止低压漏失;4、简便迅速地封固裸眼井段及旧井加深固井;5、提供灵活的完井方式和较为安全的固井作业；6、在岩盐井段回接尾管增强岩盐段封固强度;7、封固上层套管受损段(腐蚀、折裂等)。1一、基本结构和作用原理图1XG系列尾管悬挂器结构示意图液压式尾管悬挂器基本结构如图1所示。由送入工具+悬挂器+套管胶塞短节+套管串+碰压总成几大部分组成，附件有憋压球、钻肝胶塞和球栏。作用原理：悬挂器连接尾管串下至坐挂位置，从井口投入憋压球，待球下落到憋压支承座，从井口憋压，管内与管外形成压差，推动活塞下行剪断液缸剪钉，带动卡瓦沿锥体上行并贴近上层套管2内壁，此时下放管柱使卡瓦牙卡在套管壁上，实现尾管悬挂。坐挂后再加压憋通球座，打开循环通道。正转钻柱倒脱送入工具与悬挂器间的反扣连接，以实现注水泥后的尾管失放。二、基本参数表1XG系列悬挂器性能参数表性能参数型号最大外径mm钻后通径mm最大工作载荷kN适用于上层套管壁厚mm整体密封压力MPa坐挂压力MPa开通压力MPa最小过流面积cm2倒扣后允许上提长度mXG-133/8×95/8-2280220250010.03-13.84259±118±1401.5XG-95/8×7-2212154150010.03-13.84259±118±1401.5XG-7×5-214810810008.05-11.51259±118±1181.5XG-7×41/2-21481008008.05-11.51259±118±1181.5性能参数型号总长度mm钻杆胶塞外径mm憋压球外径mm喇叭口φ大×φ小×高mm卡瓦张开外径mm反扣圈数圈抗外挤强度MPa抗内压强度MPa适用温度℃XG-133/8×95/8-242527270266×246×200321113161<120XG-95/8×7-249006558195×172×230230116064<120XG-7×5-240404642141×121×16016296280<120XG-7×41/2-240404642141×121×16016296280<1203三、使用液压式尾管悬挂器的井下条件1、井眼畅通无阻卡，保证尾管与悬挂器顺利下入；2、设计挂点位置应避开上层套管接箍。上层套管挂点上下10米范围内管壁清洁，无硬质粘附物，挂点处套管无变形，内径小于悬挂器卡瓦张开外径2mm以上;2、泥浆清洁，悬浮力强，静止状态不发生加重剂沉淀。四、地面检查1、球栏测量相关尺寸，确保能安装在套管接箍上。2、两端丝扣核准两端丝扣，下端与井场套管扣型一样，上端与送入钻杆扣型一样，检查两端丝扣完好无损，用柴油洗净。3、反扣部分右旋提升短节两圈，检查反扣无粘卡情况，一人单手握链钳轻轻左旋两圈，回旋到位即可。4、液缸剪钉及卡瓦4用柴油洗净液缸及锥体部分，观察卡瓦牙齿有无磨损和锈蚀，清除卡瓦和卡瓦座的堆集杂物，确保卡瓦行程无阻卡;用平口起子取出液缸剪钉，观察剪切端有无损伤(如有弯曲、压痕、锈蚀等则不能用，必须更换)。5、钻杆胶塞及憋压球检查钻杆胶塞和憋压球要能顺利通过所有入井钻杆内孔，憋压球衬胶表面光滑，无裂痕、褶皱等。五、操作步骤1、连接管柱入井(1)、按下列管串将悬挂器和其他附件连接入井：引鞋+浮箍+套管1根+浮箍+套管1根+球栏(装在接箍内)+套管串+碰压总成（水泥塞上界）+套管串+套管胶塞短节+悬挂器+送入钻柱+短方钻杆(或短钻杆)。(2)、下悬挂器前，卸开防护帽向喇叭口内灌...
